Rossi MR 81 i=15,88 с двигателем 4 кВт — среднескоростное исполнение, 89 об/мин на выходе при моменте 425 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Такая скорость нужна в приводах центробежных насосов, намоточных устройств и вальцов, момент высокий — это привод нагруженных конвейеров, норий и подъёмников. Учтите: сверьте сечение ответного вала — на таком моменте ломается именно он.
Что даёт эта серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 89 об/мин и моменте 425 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 1,86 м/с при тяговом усилии 2125 Н; через шкив ⌀160 мм на выходной вал придёт около 5312 Н радиальной нагрузки. Габарит по IEC у двигателя 4 кВт — 112, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 8,9 А от сети 380 В. Скорость ленты проще считать от оборота: 0,7 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Rossi MR 81 идёт в 114 передаточных — крайние точки ряда 3,97 и 1429. Это исполнение 23-е по счёту: следующая ступень вниз по скорости — i=16,48 (88 об/мин), вверх — i=15,68 (92 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 4 кВт — 11-я мощность из 12. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Оригинал Rossi MR 81 везём под заказ. Наш ZR 656 повторяет посадочные размеры — основание и обвязка остаются прежними.

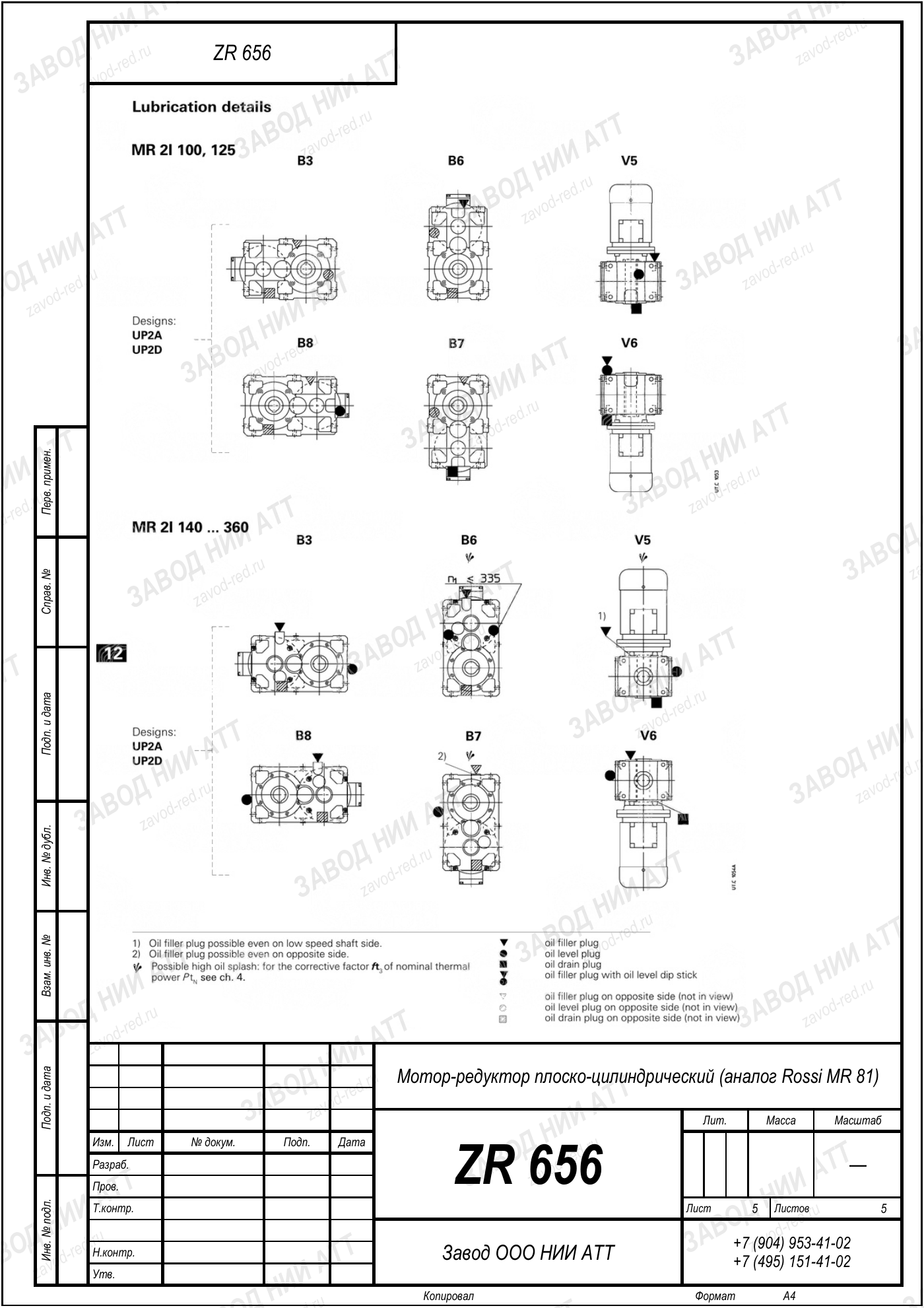

Габаритный и присоединительный чертёж модели Rossi MR 81 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Rossi MR 81 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | MR | одна серия — одна схема передачи, здесь плоско-цилиндрический |
|---|---|---|
| Типоразмер | 81 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=15,88 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 4 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями см. модель |
| Момент на выходе | 425 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | R 2, RV 200, MRV 225, ECFT 070 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 15,88 — отсюда 89 об/мин на выходе, и мощность двигателя 4 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Наш аналог: ZR 656. Подбор ведём от момента и оборотов вашей машины.
Рядом с этой серией производитель выпускает R 2, RV 200, MRV 225, ECFT 070 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: R2, RV200, MRV225, ECFT070. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 656 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Rossi MR 81. Проверьте их по своей машине.
ZR 656 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Обороты на выходе другие — и обслуживание другое: среднескоростное исполнение по общей таблице ряда не обслуживают. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Тот же Rossi MR 81, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 89 об/мин при стандартных 1450 об/мин на входе. Передаточное 15,88 — это отношение входной скорости к выходной.
Номинальный момент на выходе 425 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 4 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
Присоединительные размеры ZR 656 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Сравните 89 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Rossi MR 81.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Ряд Rossi MR 81 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднескоростное исполнение: 89 об/мин на выходе и момент 425 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 656.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
