В этой позиции Rossi MR 80 стоит ступень i=16,36 с двигателем 3 кВт: рабочая скорость 86 об/мин при моменте 335 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Применение — центробежных насосов, намоточных устройств и вальцов. Момент высокий, чего достаточно для нагруженных конвейеров, норий и подъёмников; при подборе проверьте прочность ответного вала машины: он часто слабее редукторного.
Место серии в линейке. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 86 об/мин и моменте 335 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 1,42 м/с при тяговом усилии 2127 Н; через шкив ⌀160 мм на выходной вал придёт около 4188 Н радиальной нагрузки. Двигатель 3 кВт с фланцем IEC 100 тянет 6,9 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Оборот выходного вала укладывается в 0,7 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. Не подошло это передаточное — в ряду Rossi MR 80 их 27, от 8,96 до 190,76. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=17,33 (84 об/мин), вверх — i=13,93 (104 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Эту позицию закрываем двумя путями: поставкой оригинала Rossi MR 80 и нашим ZR 646 с теми же присоединительными размерами.

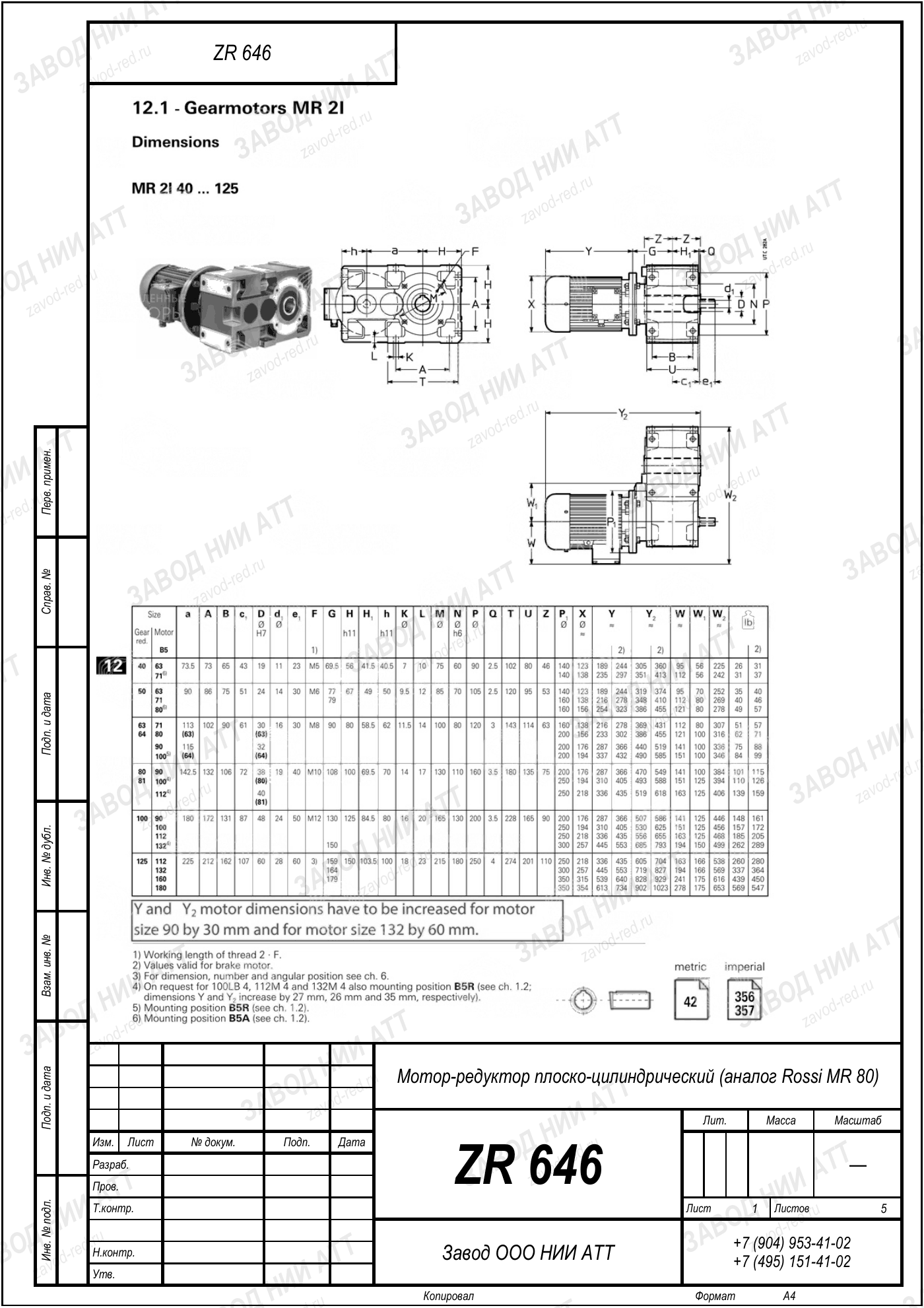

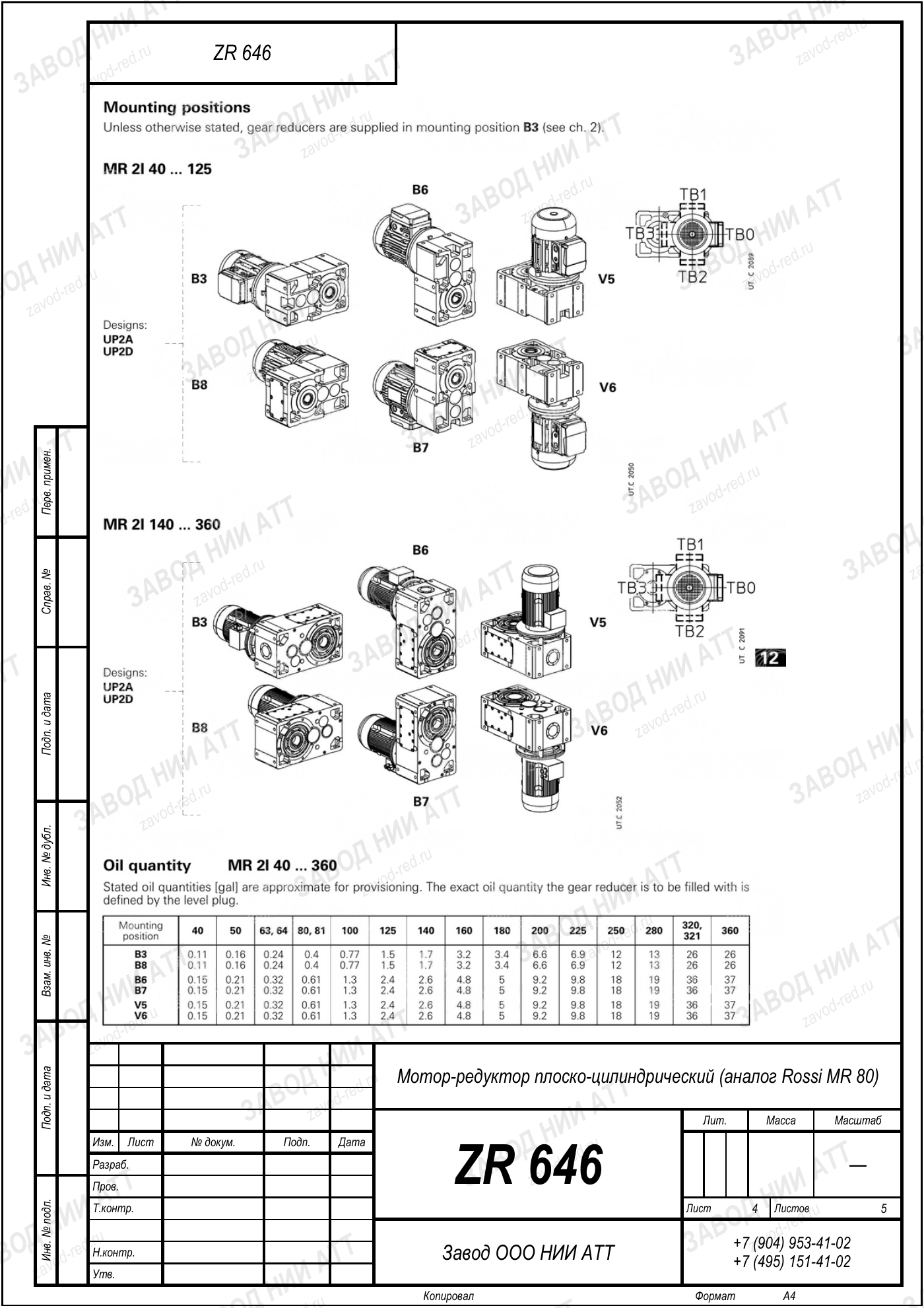

Габаритный и присоединительный чертёж модели Rossi MR 80 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Rossi MR 80 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | MR | индекс серии читается как тип редуктора: плоско-цилиндрический |
|---|---|---|
| Типоразмер | 80 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=16,36 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 3 кВт | фактическая для этой сборки; модель как семейство — 0,1–3 кВт |
| Момент на выходе | 335 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MRV 80, RV 80 | другие обозначения этого производителя |
| Обозначения модели | MR 80, R I 63, R I 80 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 16,36 — отсюда 86 об/мин на выходе, и мощность двигателя 3 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Замена по нашему каталогу — ZR 646. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как MR 80, R I 63, R I 80 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MR80, RI63, RI80. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 80 у производителя есть обозначения MRV 80, RV 80 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRV80, RV80. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 646 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
В ряду Rossi MR 80 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
ZR 646 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Не переносите сюда сроки соседа по ряду — среднескоростное исполнение изнашивается иначе. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Те же присоединительные размеры Rossi MR 80, соседний шаг по передаточному числу:
На выходном валу 86 об/мин при стандартных 1450 об/мин на входе. Передаточное 16,36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 335 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 3 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Сверлить и резать под ZR 646 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 86 об/мин, вторая — какой момент привод удержит без перегрева.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Марка Rossi MR 80 говорит о габарите, а не о скорости и моменте. Эта позиция — среднескоростное исполнение: 86 об/мин на выходе и момент 335 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 646.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
