Rossi MR 63 i=43,83 с двигателем 0,55 кВт — среднетихоходное исполнение. Выходной вал вращается со скоростью 31 об/мин при моменте 169 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Применение — ленточных транспортёров, ковшовых элеваторов и питателей. Момент средний, чего достаточно для конвейеров средней ширины и мешалок жидких сред; при подборе вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Особенность серии. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 31 об/мин и моменте 169 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,32 м/с при тяговом усилии 1690 Н; через шкив ⌀160 мм на выходной вал придёт около 2112 Н радиальной нагрузки. По мощности 0,55 кВт сразу считаются две вещи: посадочный фланец IEC 80 и рабочий ток порядка 1,6 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Время 1,9 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. На один типоразмер Rossi MR 63 приходится 36 передаточных: нижняя граница 3,77, верхняя 128,51. Это исполнение 24-е по счёту: следующая ступень вниз по скорости — i=47,02 (31 об/мин), вверх — i=38,31 (38 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,55 кВт — 5-я мощность из 10. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Rossi MR 63 доступен как импортная поставка; замена из нашей номенклатуры — ZR 636, посадка один в один.

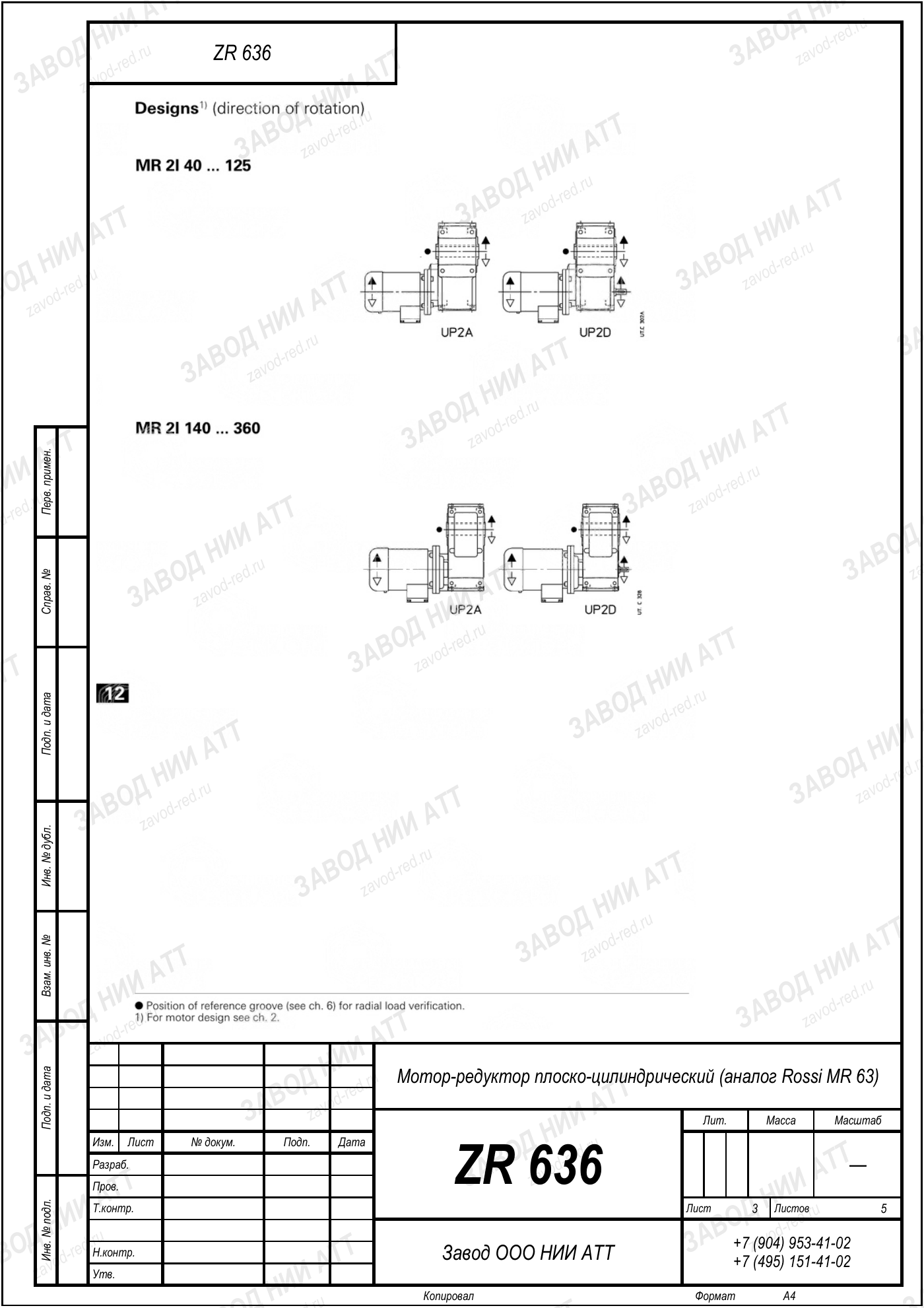

Габаритный и присоединительный чертёж модели Rossi MR 63 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Rossi MR 63 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | MR | индекс серии читается как тип редуктора: плоско-цилиндрический |
|---|---|---|
| Типоразмер | 63 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=43,83 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 0,55 кВт | у этого исполнения; та же модель собирается и под 0,1–3 кВт |
| Момент на выходе | 169 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | R 2, RV 200, MRV 225, ECFT 070 | другие обозначения этого производителя |
| Обозначения модели | MR 63, MR 64, R 2I 50, R I 63 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 43,83 — отсюда 31 об/мин на выходе, и мощность двигателя 0,55 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Соответствие в нашей номенклатуре — ZR 636, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как MR 63, MR 64, R 2I 50, R I 63 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MR63, MR64, R2I50, RI63. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает R 2, RV 200, MRV 225, ECFT 070 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: R2, RV200, MRV225, ECFT070. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 636 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У Rossi MR 63 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Геометрия у ZR 636 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Соседи Rossi MR 63 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 31 об/мин при стандартных 1450 об/мин на входе. Передаточное 43,83 — это отношение входной скорости к выходной.
Номинальный момент на выходе 169 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,55 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Переходная плита не понадобится: ZR 636 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Сравните 31 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Rossi MR 63.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
В ряду Rossi MR 63 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 31 об/мин на выходе и момент 169 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 636 со сверкой присоединительных размеров.
