Перед вами среднетихоходное исполнение ряда Rossi MR 250: i=78,46 с двигателем 37 кВт, выход 19 об/мин при моменте 18900 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Такие обороты нужны в приводах ленточных транспортёров, ковшовых элеваторов и питателей, момент предельный — под задачи крупных валков и приводов с ударной нагрузкой. Помните: соосность выставляйте по лазеру: перекос на таком моменте съедает подшипники за месяцы.
Чем отличается серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 19 об/мин и моменте 18900 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,2 м/с при тяговом усилии 189000 Н; через шкив ⌀160 мм на выходной вал придёт около 236250 Н радиальной нагрузки. Габарит по IEC у двигателя 37 кВт — 225, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 70 А от сети 380 В. Полный оборот выходного вала — 3,2 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Корпус один, передаточные разные: у Rossi MR 250 их 29, от 11,91 до 267,43. Это исполнение 17-е по счёту: следующая ступень вниз по скорости — i=85,8 (17 об/мин), вверх — i=68,28 (21 об/мин). По двигателю ряд идёт от 5,5 до 200 кВт, здесь 37 кВт — 8-я мощность из 16. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Кроме оригинала Rossi MR 250 предлагаем ZR 6156 — тот же габарит и крепление, срок поставки короче.

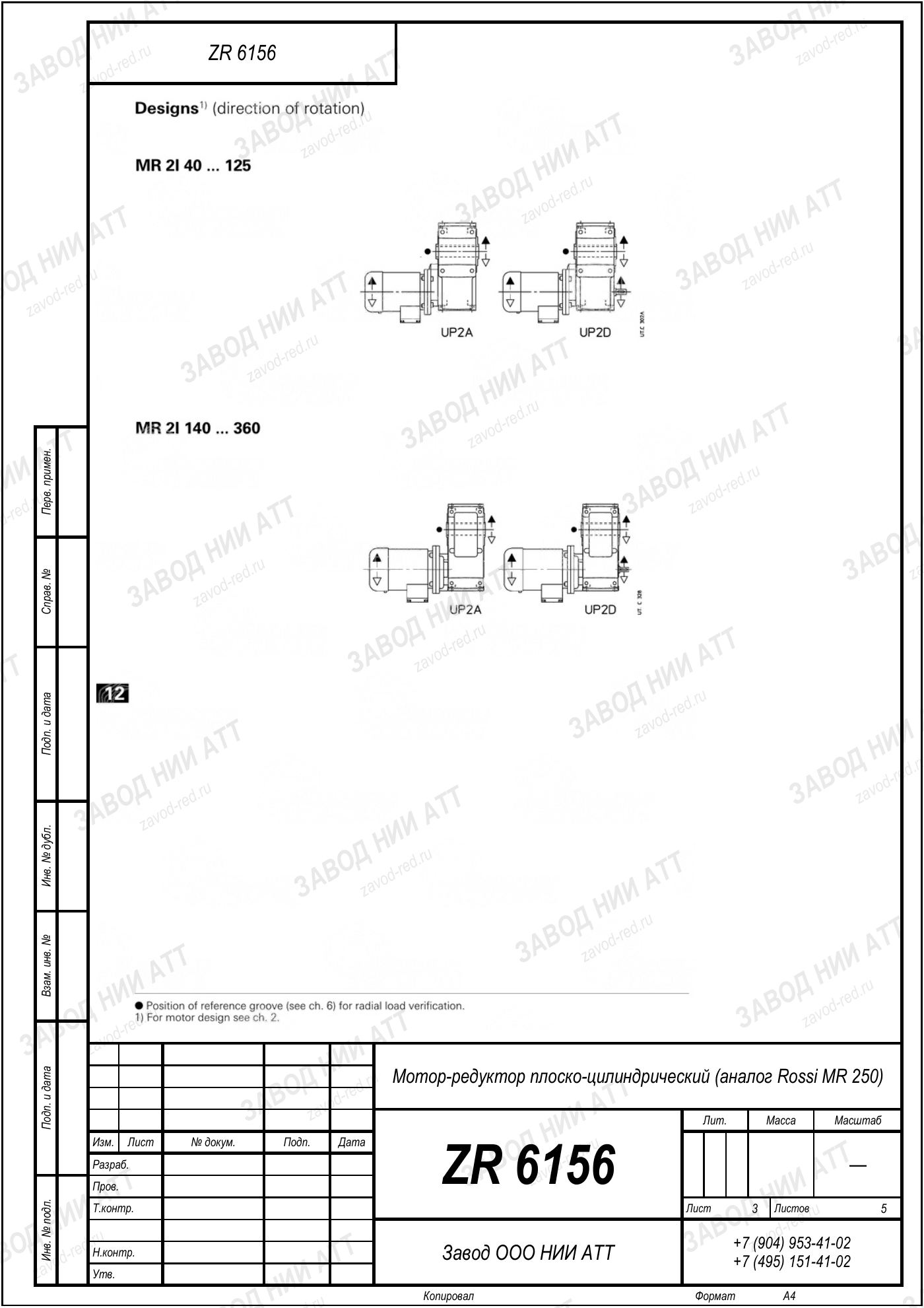

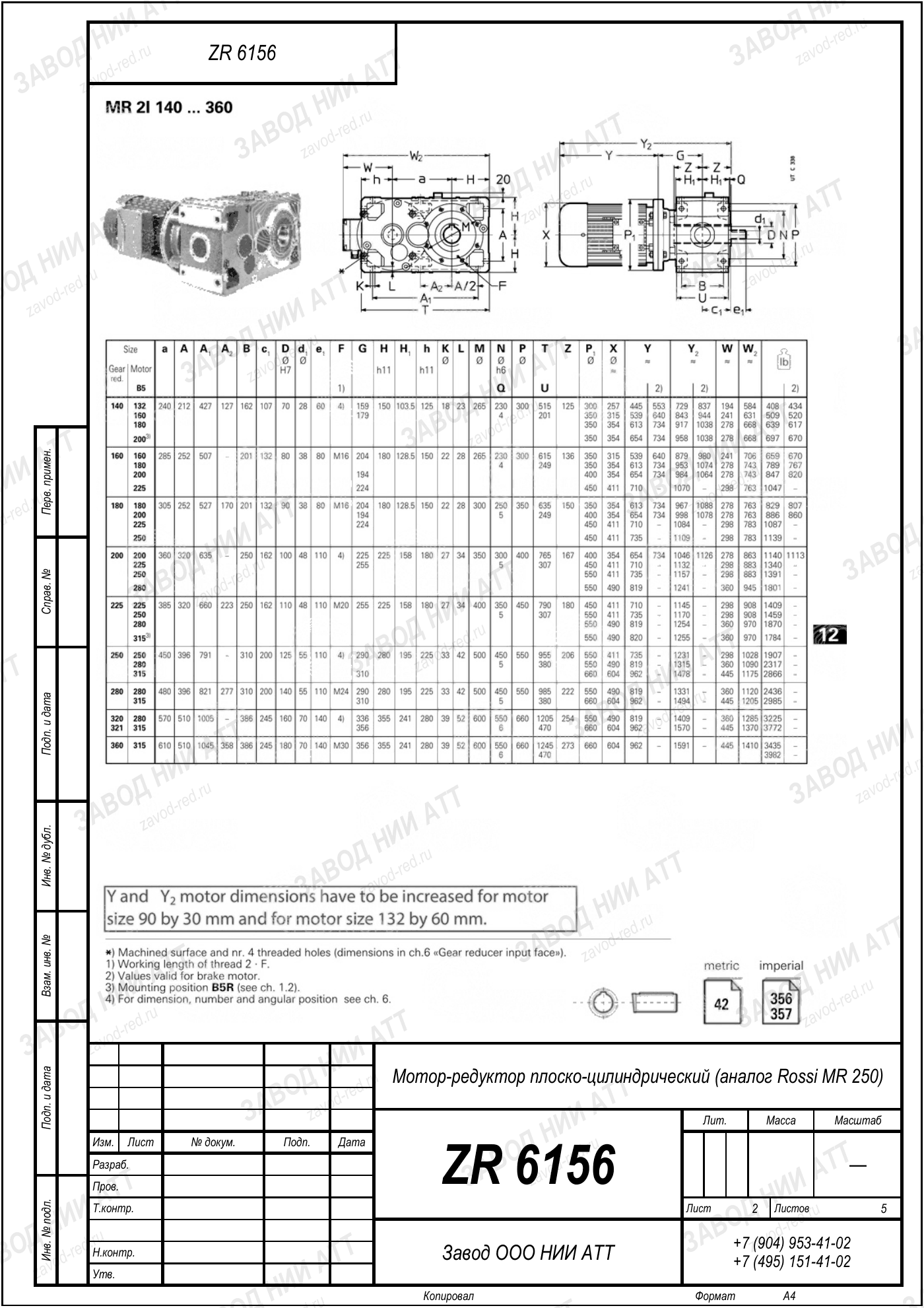

Габаритный и присоединительный чертёж модели Rossi MR 250 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Rossi MR 250 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | MR | указывает, какой передачей понижаются обороты — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 250 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=78,46 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 37 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 5,5–200 кВт |
| Момент на выходе | 18900 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | R 2, RV 200, MRV 225, ECFT 070 | другие обозначения этого производителя |
| Обозначения модели | MR 250, R I 225, R I 250 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 78,46 — отсюда 19 об/мин на выходе, и мощность двигателя 37 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
Замена по нашему каталогу — ZR 6156. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как MR 250, R I 225, R I 250 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MR250, RI225, RI250. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает R 2, RV 200, MRV 225, ECFT 070 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: R2, RV200, MRV225, ECFT070. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 6156 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Название Rossi MR 250 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
На замену ставим ZR 6156: считаем по моменту и передаточному, а не по каталожному коду.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Масло, уплотнения, периодичность осмотра — под среднетихоходное исполнение всё это считают отдельно. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Быстрее или медленнее на выходе — соседние передаточные Rossi MR 250, корпус не меняется:
На выходном валу 19 об/мин при стандартных 1450 об/мин на входе. Передаточное 78,46 — это отношение входной скорости к выходной.
Номинальный момент на выходе 18900 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 37 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Присоединительные размеры ZR 6156 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Сравните 19 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Rossi MR 250.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
Позиции Rossi MR 250 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднетихоходное исполнение: 19 об/мин на выходе и момент 18900 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 6156.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
