Позиция Rossi MR 200 i=21,38 с двигателем 90 кВт относится к среднескоростное исполнениям ряда: 69 об/мин при моменте 12400 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Позиция для центробежных насосов, намоточных устройств и вальцов. Момент предельный — как раз под задачи крупных валков и приводов с ударной нагрузкой; без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Про серию. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 69 об/мин и моменте 12400 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 1,14 м/с при тяговом усилии 78730 Н; через шкив ⌀250 мм на выходной вал придёт около 99200 Н радиальной нагрузки. На монтаж уходят три цифры: 90 кВт, фланец IEC 280 и 165 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. 0,9 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. 30 передаточных на Rossi MR 200: с 4,68 ряд начинается, на 170,83 заканчивается. Это исполнение 13-е по счёту: следующая ступень вниз по скорости — i=24,57 (59 об/мин), вверх — i=18,87 (77 об/мин). По двигателю ряд идёт от 5,5 до 90 кВт, здесь 90 кВт — 13-я мощность из 13. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала Rossi MR 200 и нашим ZR 6126 с теми же присоединительными размерами.

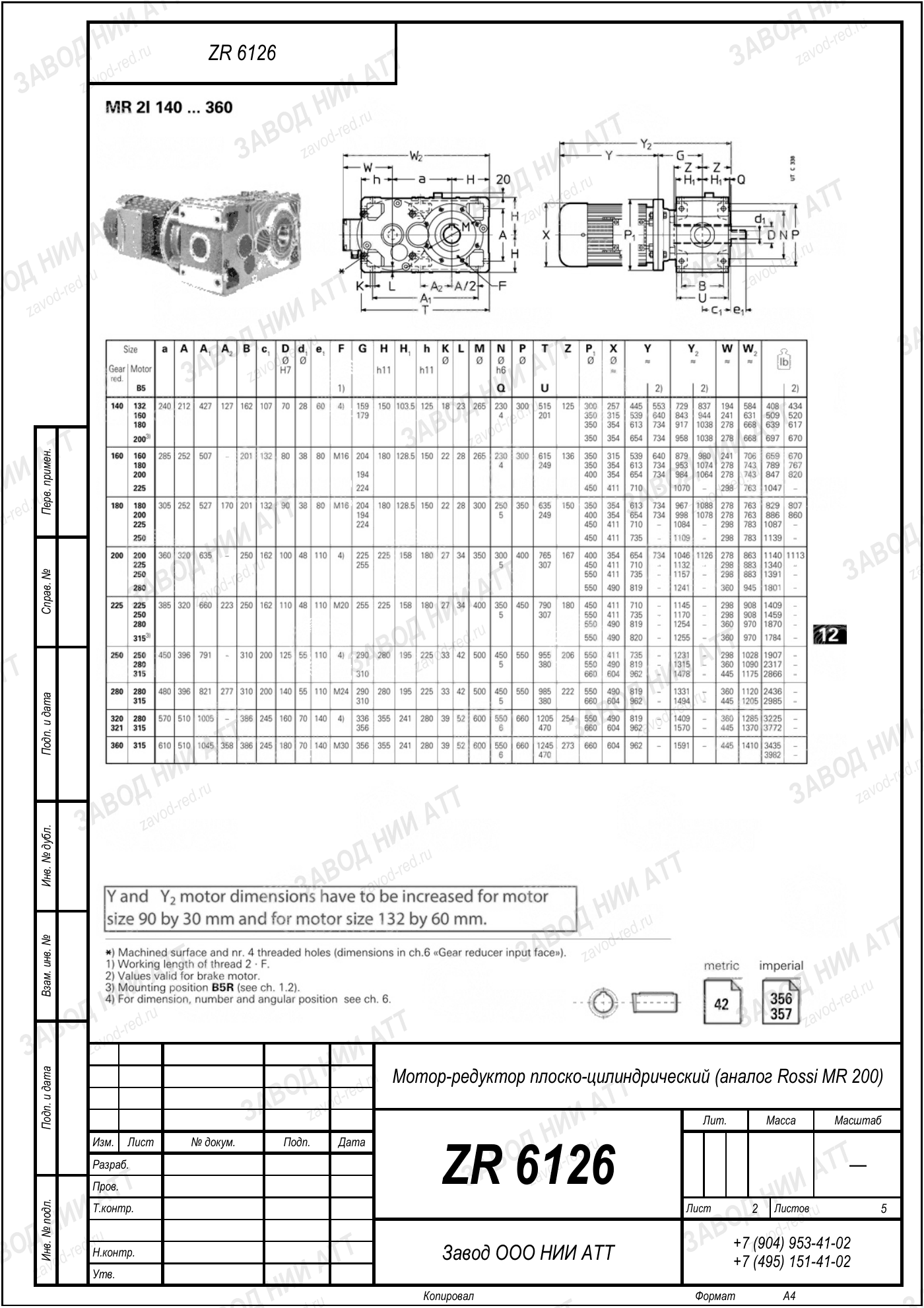

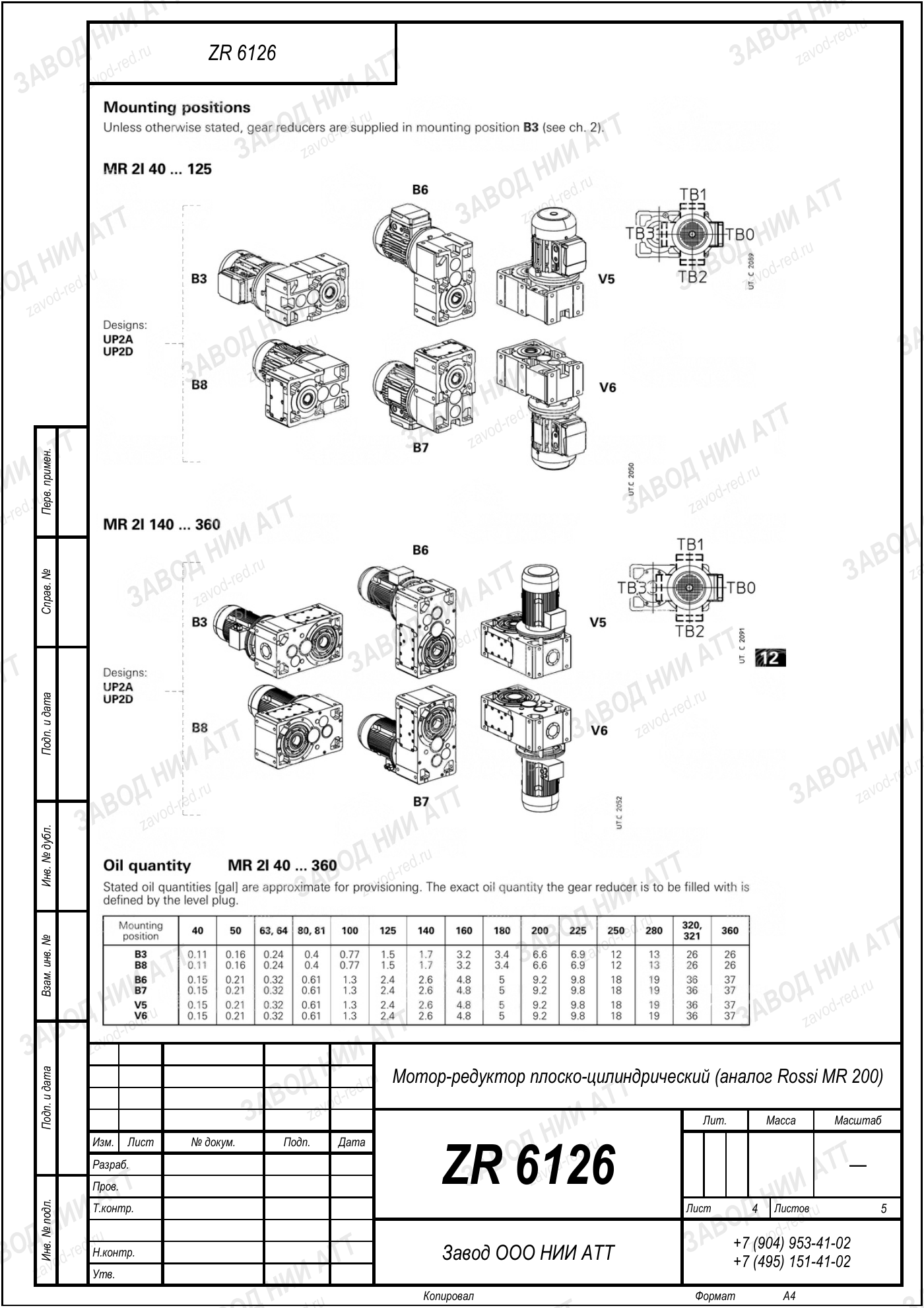

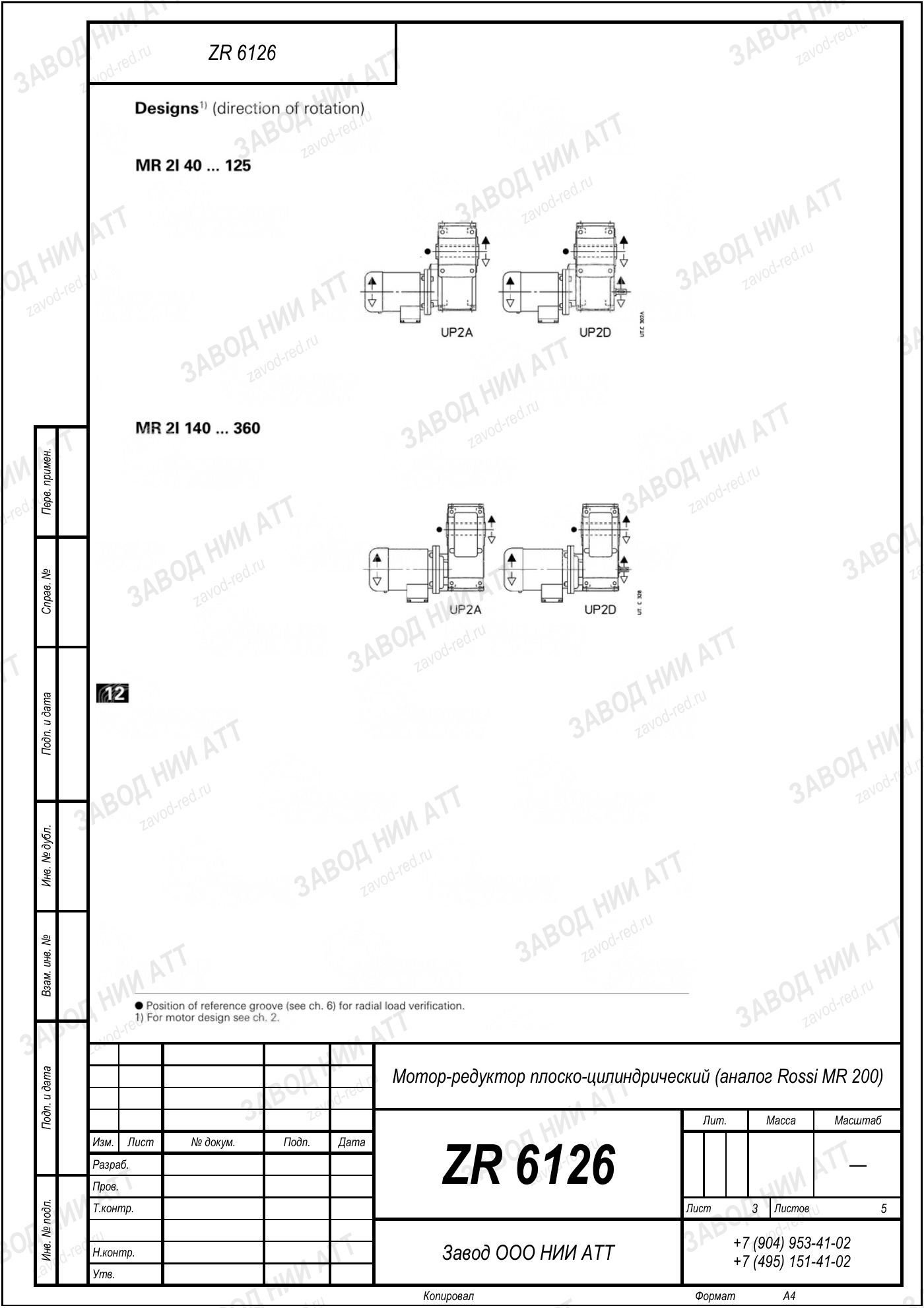

Габаритный и присоединительный чертёж модели Rossi MR 200 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Rossi MR 200 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | MR | одна серия — одна схема передачи, здесь плоско-цилиндрический |
|---|---|---|
| Типоразмер | 200 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=21,38 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 90 кВт | у привода этой сборки; модель в целом комплектуется двигателями 5,5–90 кВт |
| Момент на выходе | 12400 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RV 200 | другие обозначения этого производителя |
| Обозначения модели | MR 200, R I 200 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 21,38 — отсюда 69 об/мин на выходе, и мощность двигателя 90 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
В нашей номенклатуре этой позиции соответствует ZR 6126: подбираем по моменту и передаточному, а не по названию.
Производитель обозначает эту машину как MR 200, R I 200 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MR200, RI200. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 200 у производителя есть обозначения RV 200 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RV200. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 6126 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Rossi MR 200 они другие.
По размерам ZR 6126 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднескоростное исполнение проверяют по своим порогам, а не по усреднённым для модели. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
Не подошли обороты — соседние исполнения Rossi MR 200 на том же корпусе:
На выходном валу 69 об/мин при стандартных 1450 об/мин на входе. Передаточное 21,38 — это отношение входной скорости к выходной.
Номинальный момент на выходе 12400 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 90 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Для монтажа меняется только шильдик: ZR 6126 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 69 об/мин — от них и пляшите при подборе Rossi MR 200.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
По названию Rossi MR 200 исполнение не определить — нужны числа. Эта позиция — среднескоростное исполнение: 69 об/мин на выходе и момент 12400 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 6126.
| Импортное исполнение | Замена ZR |
|---|---|
| Rossi MR 200 · 90 кВт, i=21,38 (эта позиция) | ZR 6126 |
| Rossi MR 200 · прочие исполнения (5,5–90 кВт, i=5–171) | ZR 6126 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
