Rossi MR 180 i=8,37 с двигателем 37 кВт — быстроходное исполнение. Выходной вал вращается со скоростью 176 об/мин при моменте 2010 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Скорость этой позиции востребована в приводах вентиляторов, центрифуг, приводов с маховой массой. Момент очень высокий: рабочая зона — привод дробилок, мельниц и крупных барабанных машин, но нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Что даёт эта серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 176 об/мин и моменте 2010 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 3,69 м/с при тяговом усилии 10050 Н; через шкив ⌀250 мм на выходной вал придёт около 16080 Н радиальной нагрузки. По мощности 37 кВт сразу считаются две вещи: посадочный фланец IEC 225 и рабочий ток порядка 70 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Тихоходный вал проворачивается за 0,3 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Вилка передаточных у Rossi MR 180 — от 6,22 до 14767, внутри 64 ступеней. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=9,69 (150 об/мин), вверх — i=7,4 (196 об/мин). По двигателю ряд идёт от 0,12 до 45 кВт, здесь 37 кВт — 19-я мощность из 20. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Оригинал Rossi MR 180 везём под заказ. Наш ZR 6106 повторяет посадочные размеры — основание и обвязка остаются прежними.

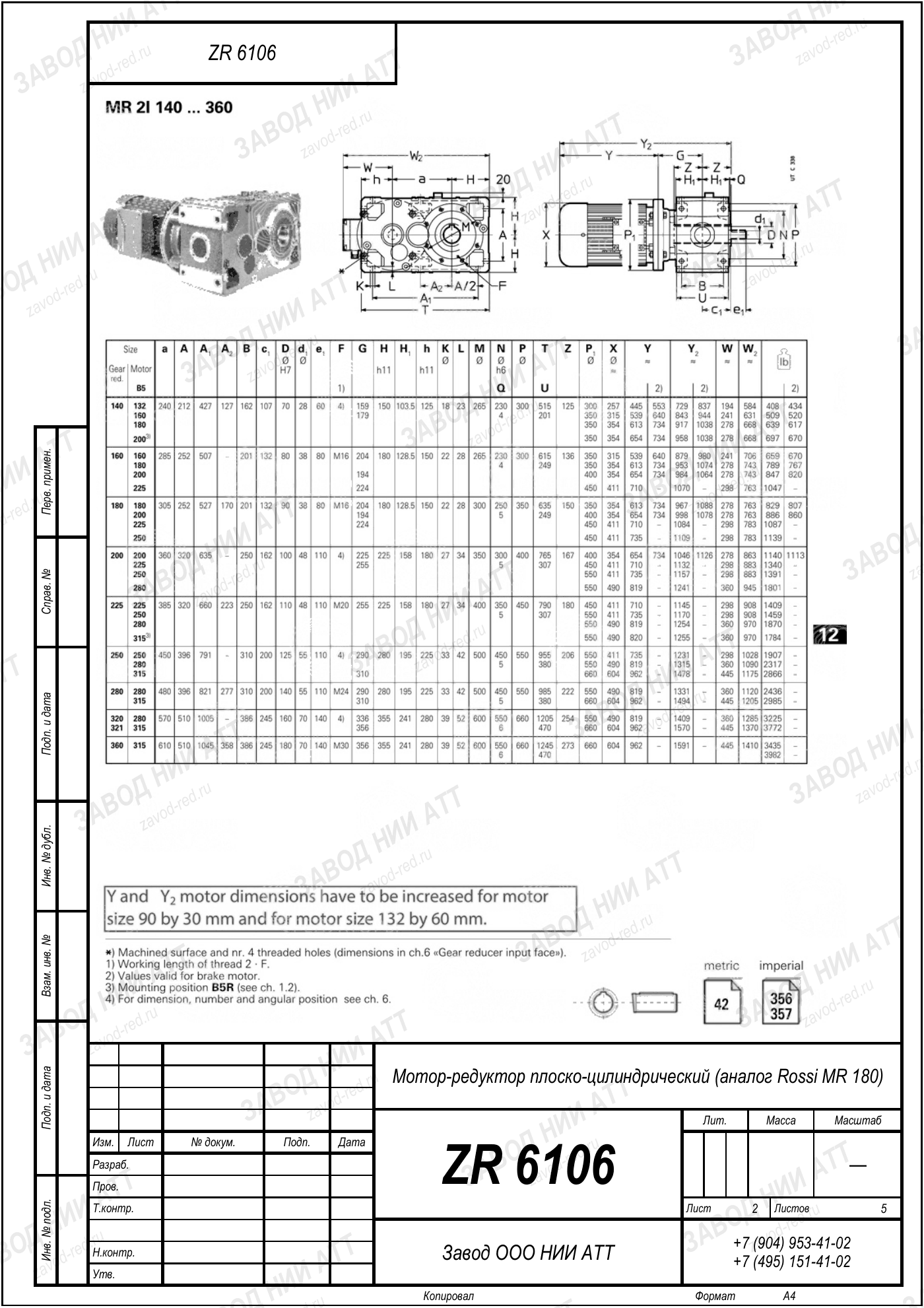

Габаритный и присоединительный чертёж модели Rossi MR 180 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Rossi MR 180 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | MR | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 180 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=8,37 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 37 кВт | у этого исполнения; та же модель собирается и под см. модель |
| Момент на выходе | 2010 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | R 2, RV 200, MRV 225, ECFT 070 | другие обозначения этого производителя |
| Обозначения модели | MR 180, RV 200, R I 180 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 8,37 — отсюда 176 об/мин на выходе, и мощность двигателя 37 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Замена по нашему каталогу — ZR 6106. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как MR 180, RV 200, R I 180 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MR180, RV200, RI180. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает R 2, RV 200, MRV 225, ECFT 070 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: R2, RV200, MRV225, ECFT070. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6106 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Rossi MR 180.
Присоединительные размеры у ZR 6106 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
В паспорте смотрите строку именно этой позиции: исполнение быстроходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Те же присоединительные размеры Rossi MR 180, соседний шаг по передаточному числу:
На выходном валу 176 об/мин при стандартных 1450 об/мин на входе. Передаточное 8,37 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2010 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 37 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Присоединительные размеры ZR 6106 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 176 в минуту — нужна другая ступень, передаточное здесь фиксированное.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Ряд Rossi MR 180 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — быстроходное исполнение: 176 об/мин на выходе и момент 2010 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 6106.
| Импортное исполнение | Замена ZR |
|---|---|
| Rossi MR 180 · 37 кВт, i=8,37 (эта позиция) | ZR 6106 |
| Rossi MR 180 · прочие исполнения (0,1–4 кВт, i=255–14767) | ZR 6106 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
