В этой позиции Rossi MR 140 стоит ступень i=30,39 с двигателем 15 кВт: рабочая скорость 48 об/мин при моменте 2980 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Обороты подходят для цепных конвейеров, норий и тарельчатых питателей. Момент здесь очень высокий — рабочий диапазон для дробилок, мельниц и крупных барабанных машин; основание должно быть жёстким — реактивный момент разворачивает корпус.
Про серию. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 48 об/мин и моменте 2980 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,79 м/с при тяговом усилии 18921 Н; через шкив ⌀200 мм на выходной вал придёт около 29800 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 15 кВт фланец IEC 160. Ток около 29,5 А — если пускатель на линии слабее, менять придётся и его. Скорость ленты проще считать от оборота: 1,2 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Не подошло это передаточное — в ряду Rossi MR 140 их 43, от 4,57 до 276,77. Это исполнение 15-е по счёту: следующая ступень вниз по скорости — i=32,5 (45 об/мин), вверх — i=27,44 (53 об/мин). По двигателю ряд идёт от 0,55 до 30 кВт, здесь 15 кВт — 12-я мощность из 15. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Эту позицию закрываем двумя путями: поставкой оригинала Rossi MR 140 и нашим ZR 696 с теми же присоединительными размерами.

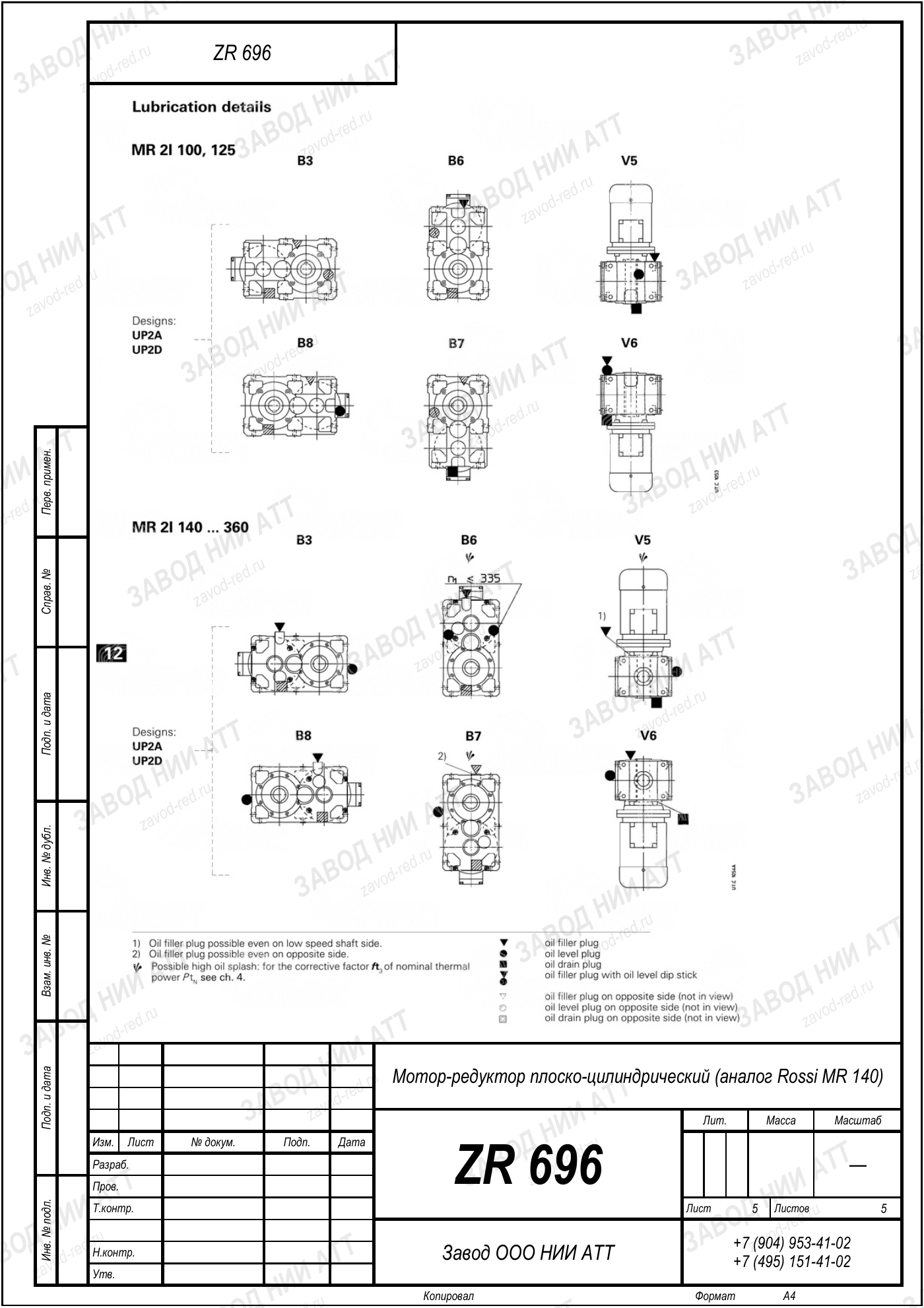

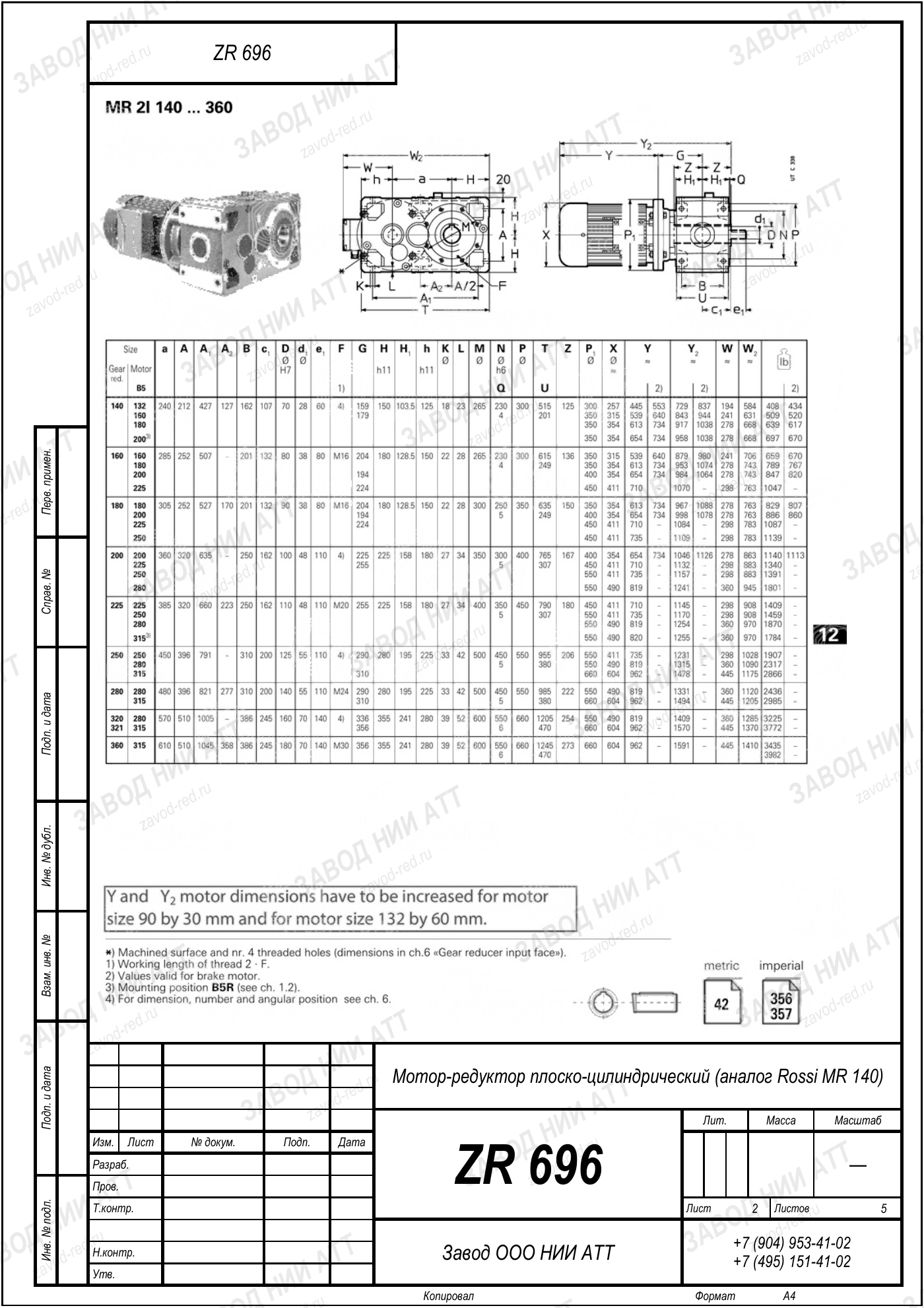

Габаритный и присоединительный чертёж модели Rossi MR 140 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Rossi MR 140 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | MR | индекс серии читается как тип редуктора: плоско-цилиндрический |
|---|---|---|
| Типоразмер | 140 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=30,39 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 15 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,6–30 кВт |
| Момент на выходе | 2980 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | R 2, RV 200, MRV 225, ECFT 070 | другие обозначения этого производителя |
| Обозначения модели | MR 140, RV 160/161, R I 140 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 30,39 — отсюда 48 об/мин на выходе, и мощность двигателя 15 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Этой позиции отвечает ZR 696 — соответствие считаем по нагрузке, а не по таблице кодов.
Производитель обозначает эту машину как MR 140, RV 160/161, R I 140 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MR140, RV160/161, RI140. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает R 2, RV 200, MRV 225, ECFT 070 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: R2, RV200, MRV225, ECFT070. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 696 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Rossi MR 140 они другие.
Геометрия у ZR 696 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
После обкатки масло меняют по конкретной позиции: исполнение среднетихоходное, и срок замены тут свой. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Соседи Rossi MR 140 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 48 об/мин при стандартных 1450 об/мин на входе. Передаточное 30,39 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2980 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 15 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 696 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Rossi MR 140 обороты другие: выше передаточное — медленнее вал и больше момент.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Позиции Rossi MR 140 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднетихоходное исполнение: 48 об/мин на выходе и момент 2980 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 696 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Rossi MR 140 · 15 кВт, i=30,39 (эта позиция) | ZR 696 |
| Rossi MR 140 · прочие исполнения (0,6–30 кВт, i=5–277) | ZR 696 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
