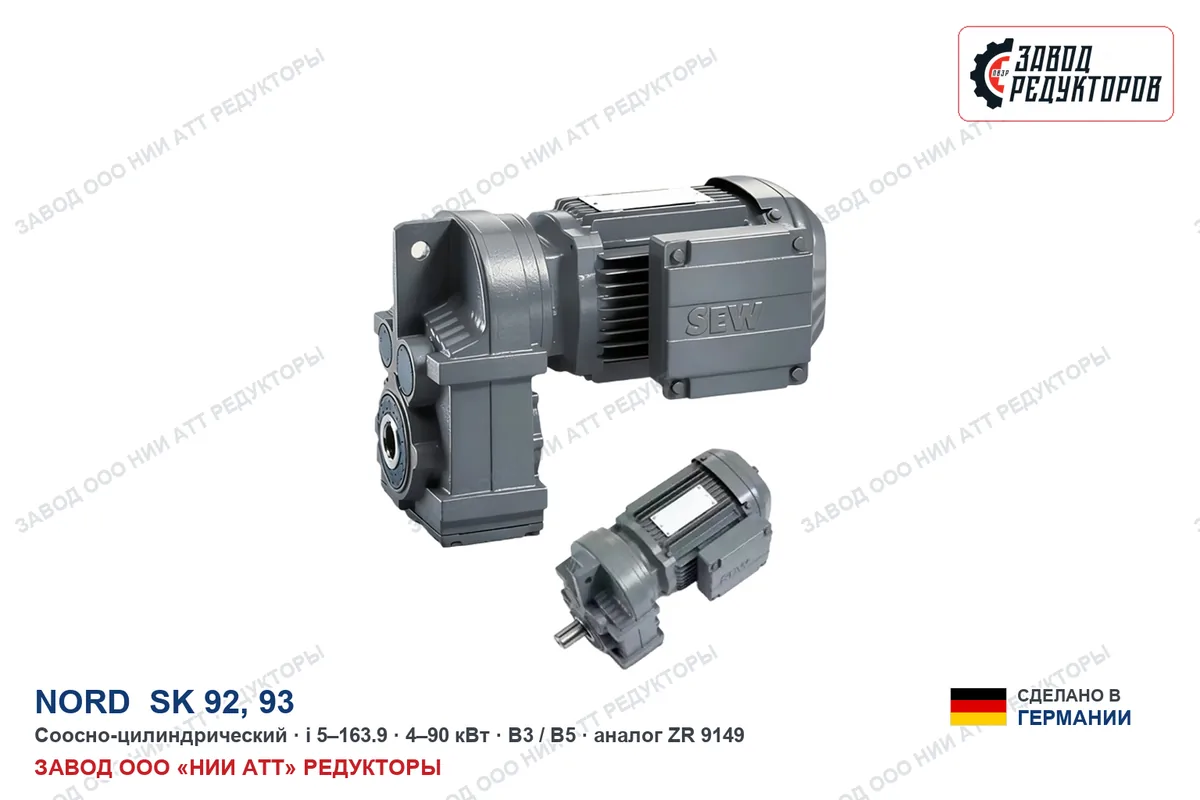

NORD SK 92 A i=81,2 с двигателем 4 кВт — среднетихоходное исполнение, 18 об/мин на выходе при моменте 2100 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Обороты подходят для ленточных транспортёров, ковшовых элеваторов и питателей. Момент здесь очень высокий — рабочий диапазон для дробилок, мельниц и крупных барабанных машин; основание должно быть жёстким — реактивный момент разворачивает корпус.
Про серию. 2-ступенчатая коническо-цилиндрическая линейка NORDBLOC.1 специально для wash-down/пищевых применений, гладкий литой алюминиевый корпус. Маркировка SK 930072.1 … SK 93772.1.
Что даёт эта позиция на машине. При 18 об/мин и моменте 2100 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,19 м/с при тяговом усилии 21000 Н; через шкив ⌀160 мм на выходной вал придёт около 26250 Н радиальной нагрузки. 8,9 А при 380 В — это рабочий ток двигателя 4 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 112. 3,3 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. NORD SK 92 A идёт в 6 передаточных — крайние точки ряда 5 и 163. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=163 (8,9 об/мин), вверх — i=40,45 (36 об/мин). Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
NORD SK 92 A доступен как импортная поставка; замена из нашей номенклатуры — ZR 9149 · ПР 1114, посадка один в один.
Редуктор садится полым валом прямо на вал приводимого механизма, момент передаёт шпонка. Корпус опирается на лапы и притягивается к раме — самая привычная схема монтажа. Не нужны муфта и точная соосность — привод собирается на месте за один установ.
| Обозначение | SK 92 A (пишут также SK 92A) |
| Выходной вал | полый вал со шпоночным пазом |
| Крепление | на лапах |
| Тип передачи | соосно-цилиндрический — входной и выходной валы на одной оси — самая компактная схема по длине |
| Передаточные числа | 5–163 |
| Мощность двигателя | 4–90 кВт |
| Российская замена | ZR 9149 · ПР 1114 — тот же типоразмер, присоединительные размеры совпадают |
Габарит корпуса, передаточные и момент у исполнений типоразмера SK 92 общие — отличается выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.
Габаритный и присоединительный чертёж модели NORD SK 92 A — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SK 92 A зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — SK 92A, и через пробел — SK 92 A, встречается вариант с двигателем (SK 92A DR..). Это одно и то же изделие. Российская замена — ZR 9149 · ПР 1114: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
В ряду NORD SK 92 A путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
ZR 9149 · ПР 1114 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
среднетихоходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера SK 92 общие, поэтому наш аналог ZR 9149 · ПР 1114 подбирается к любому из них — уточните вал и фланец при заказе.
Где здесь ваша позиция. Вы смотрите NORD SK 92 A i=81,2 — 18 об/мин, 2100 Н·м. То же передаточное есть и в остальных 1 исполнениях типоразмера. Скорость от исполнения не зависит: её задаёт передаточное, а оно во всём типоразмере одно.
На выходном валу 18 об/мин при стандартных 1450 об/мин на входе. Передаточное 81,2 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2100 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 4 кВт. Дайте мощность и обороты мотора, посчитаем.
Переходная плита не понадобится: ZR 9149 · ПР 1114 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 18 об/мин, вторая — какой момент привод удержит без перегрева.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Марка NORD SK 92 A говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 18 об/мин на выходе и момент 2100 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 9149 · ПР 1114.
