NORD SK 4382 с передаточным i=85,52 с двигателем 2,2 кВт выдаёт 16 об/мин при моменте 1270 Н·м — среднетихоходное исполнение ряда. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Обороты этой позиции идут в приводы ленточных и цепных конвейеров, элеваторов, питателей. По моменту ряд очень высокий — хватает для дробильного оборудования и больших барабанов, и всё же нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Про серию. 2-ступенчатая коническо-цилиндрическая линейка NORDBLOC.1 специально для wash-down/пищевых применений, гладкий литой алюминиевый корпус. Маркировка SK 930072.1 … SK 93772.1.
Что даёт эта позиция на машине. При 16 об/мин и моменте 1270 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,21 м/с при тяговом усилии 10160 Н; через шкив ⌀160 мм на выходной вал придёт около 15875 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 2,2 кВт нужен и фланец IEC 100 по посадке, и линия, держащая 5,2 А при 380 В. Не сойдётся одно из двух — привод не пустят. Полный оборот выходного вала — 3,8 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Корпус один, передаточные разные: у NORD SK 4382 их 42, от 4,28 до 281,71. Это исполнение 31-е по счёту: следующая ступень вниз по скорости — i=94,93 (15 об/мин), вверх — i=75,02 (19 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 2,2 кВт — 8-я мощность из 14. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Эту позицию закрываем двумя путями: поставкой оригинала NORD SK 4382 и нашим ZR 676 с теми же присоединительными размерами.

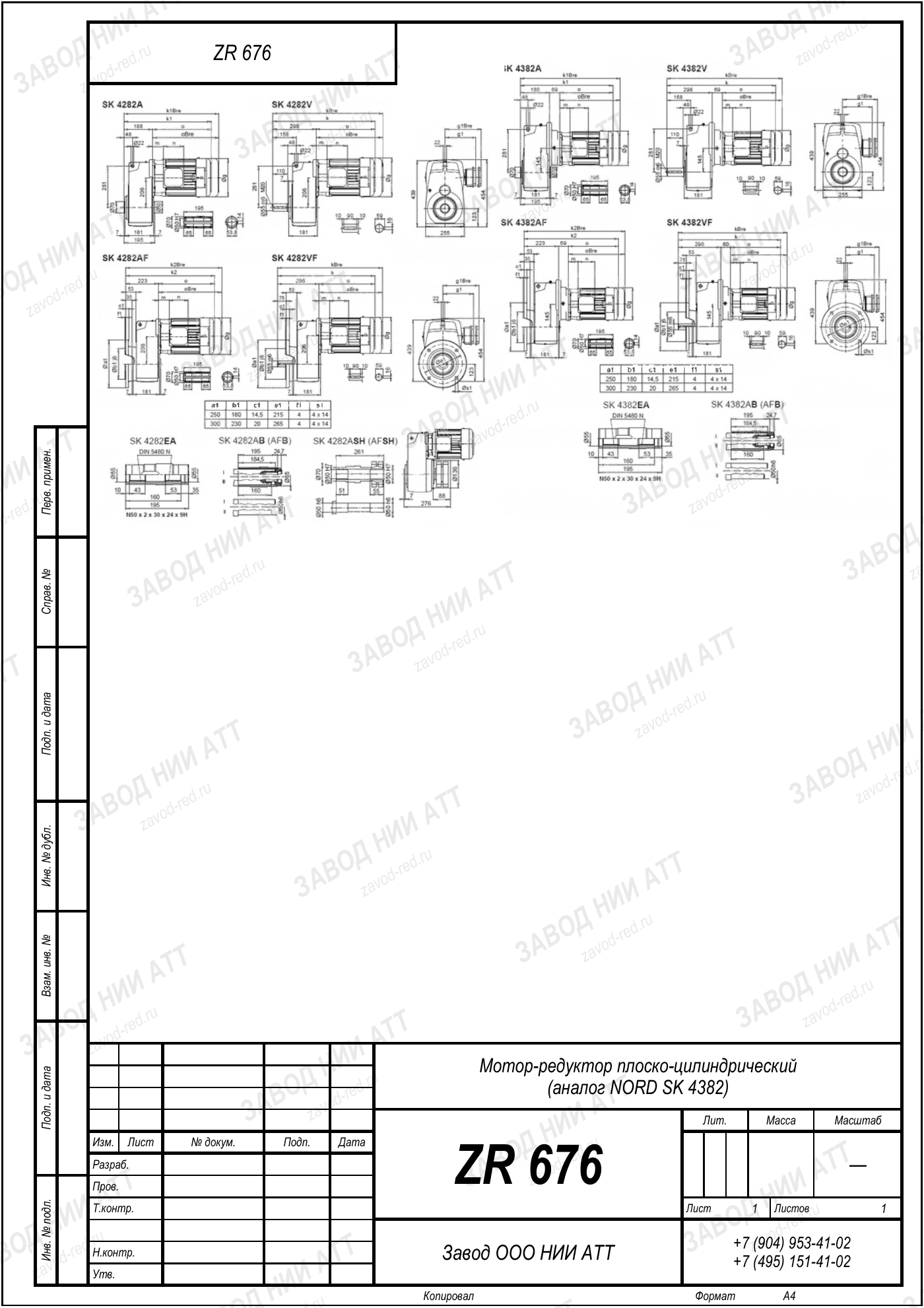

Габаритный и присоединительный чертёж модели NORD SK 4382 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название NORD SK 4382 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | SK | одна серия — одна схема передачи, здесь плоско-цилиндрический |
|---|---|---|
| Типоразмер | 4382 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=85,52 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 2,2 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,2–11 кВт |
| Момент на выходе | 1270 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 85,52 — отсюда 16 об/мин на выходе, и мощность двигателя 2,2 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Соответствие в нашей номенклатуре — ZR 676, подтверждаем расчётом под вашу нагрузку.
У ZR 676 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Позиции ряда NORD SK 4382 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Геометрия у ZR 676 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Не переносите сюда сроки соседа по ряду — среднетихоходное исполнение изнашивается иначе. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Не подошли обороты — соседние исполнения NORD SK 4382 на том же корпусе:
На выходном валу 16 об/мин при стандартных 1450 об/мин на входе. Передаточное 85,52 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1270 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 2,2 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Для монтажа меняется только шильдик: ZR 676 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Позиция определяется парой «передаточное и мощность». У соседних исполнений NORD SK 4382 обороты другие: выше передаточное — медленнее вал и больше момент.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Внешне позиции NORD SK 4382 не различить: разница внутри, в передаче. Эта позиция — среднетихоходное исполнение: 16 об/мин на выходе и момент 1270 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 676.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD SK 4382 · 2,2 кВт, i=85,52 (эта позиция) | ZR 676 |
| NORD SK 4382 · прочие исполнения (0,18–11 кВт, i=4–282) | ZR 676 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
