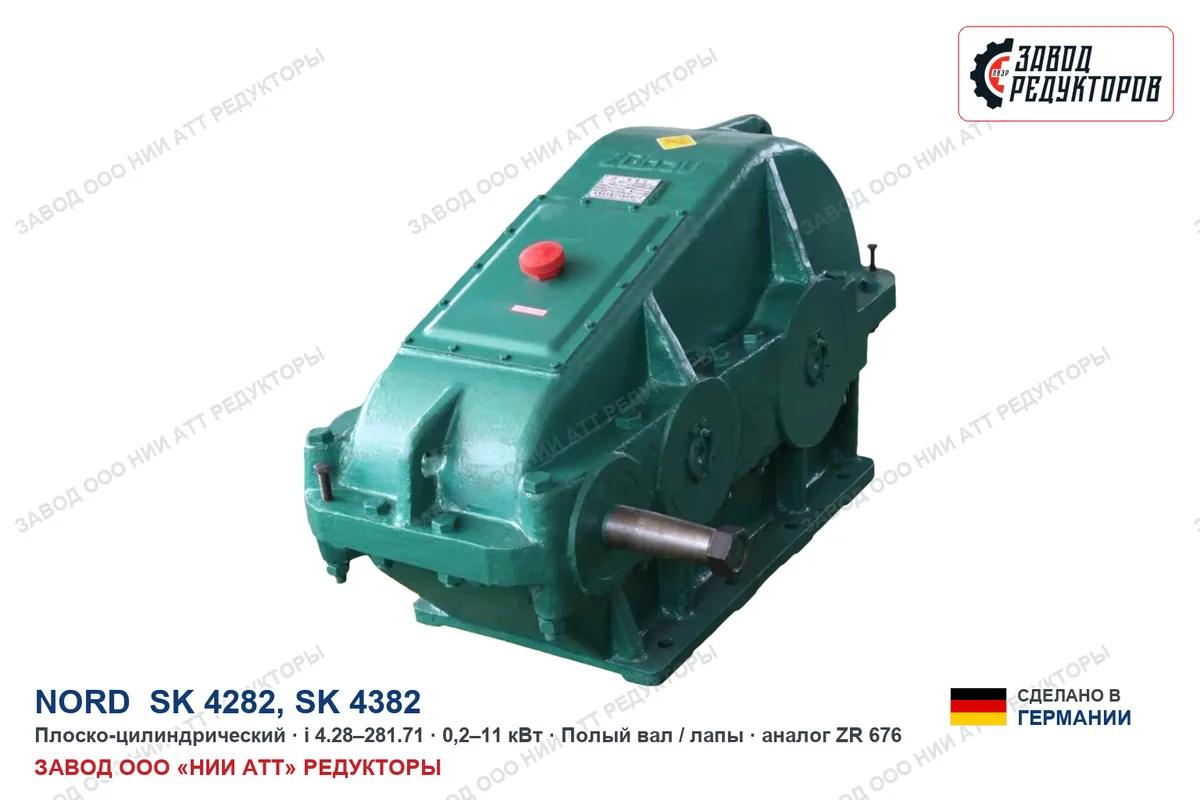

NORD SK 4282 в исполнении i=6,64 с двигателем 7,5 кВт — быстроходное исполнение: на выходном валу 215 об/мин при моменте 335 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Позиция для вентиляторов, сепараторов и приводов с большой инерцией. Момент высокий — как раз под задачи тяжёлых элеваторов и цепных транспортёров; сверьте сечение ответного вала — на таком моменте ломается именно он.
Место серии в линейке. 2-ступенчатая коническо-цилиндрическая линейка NORDBLOC.1 специально для wash-down/пищевых применений, гладкий литой алюминиевый корпус. Маркировка SK 930072.1 … SK 93772.1.
Что даёт эта позиция на машине. При 215 об/мин и моменте 335 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 2,81 м/с при тяговом усилии 2680 Н; через шкив ⌀250 мм на выходной вал придёт около 2680 Н радиальной нагрузки. По мощности 7,5 кВт сразу считаются две вещи: посадочный фланец IEC 132 и рабочий ток порядка 15,5 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Полный оборот выходного вала — 0,3 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. NORD SK 4282 идёт в 42 передаточных — крайние точки ряда 4,28 и 281,71. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=7,39 (196 об/мин), вверх — i=5,76 (252 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 7,5 кВт — 12-я мощность из 14. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
NORD SK 4282 доступен как импортная поставка; замена из нашей номенклатуры — ZR 676, посадка один в один.
Габаритный и присоединительный чертёж модели NORD SK 4282 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
NORD SK 4282 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | SK | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 4282 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=6,64 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 7,5 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,2–11 кВт |
| Момент на выходе | 335 Н·м | расчётный момент позиции — главный параметр подбора |
| Обозначения модели | SK 4282, SK 4382 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 6,64 — отсюда 215 об/мин на выходе, и мощность двигателя 7,5 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Наш аналог: ZR 676. Подбор ведём от момента и оборотов вашей машины.
Производитель обозначает эту машину как SK 4282, SK 4382 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: SK4282, SK4382. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Замена ZR 676 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
По размерам ZR 676 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Масло, уплотнения, периодичность осмотра — под быстроходное исполнение всё это считают отдельно. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Один типоразмер NORD SK 4282, разные обороты и момент на выходном валу:
На выходном валу 215 об/мин при стандартных 1450 об/мин на входе. Передаточное 6,64 — это отношение входной скорости к выходной.
Номинальный момент на выходе 335 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Формально да, но это уже другой расчёт: под 7,5 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
ZR 676 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Отличают позиции передаточное и мощность. Здесь выход 215 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда NORD SK 4282 — корпус и посадочные останутся теми же.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Марка NORD SK 4282 говорит о габарите, а не о скорости и моменте. Эта позиция — быстроходное исполнение: 215 об/мин на выходе и момент 335 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 676.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD SK 4282 · 7,5 кВт, i=6,64 (эта позиция) | ZR 676 |
| NORD SK 4282 · прочие исполнения (0,18–11 кВт, i=4–282) | ZR 676 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
