Исполнение NORD SK 373.1 i=6 с двигателем 2,2 кВт: по классу быстроходное, 211 об/мин на выходном валу при моменте 99 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Скорость под вентиляторов, центрифуг, приводов с маховой массой; момент средний — это уровень привода конвейеров до метра шириной и перемешивающих устройств. Оговорка: консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Чем отличается серия. 2-ступенчатая коническо-цилиндрическая линейка NORDBLOC.1 специально для wash-down/пищевых применений, гладкий литой алюминиевый корпус. Маркировка SK 930072.1 … SK 93772.1.
Что даёт эта позиция на машине. При 211 об/мин и моменте 99 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 2,76 м/с при тяговом усилии 792 Н; через шкив ⌀160 мм на выходной вал придёт около 1238 Н радиальной нагрузки. Двигатель 2,2 кВт с фланцем IEC 100 тянет 5,2 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,3 с, быстрее делает только меньшее передаточное число.
Место в ряду. На один типоразмер NORD SK 373.1 приходится 46 передаточных: нижняя граница 3, верхняя 572. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=7 (207 об/мин), вверх — i=5 (290 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 2,2 кВт — 9-я мощность из 10. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Под заказ идёт оригинальный NORD SK 373.1, со склада — ZR 939: сажается на то же место, раму переделывать не нужно.

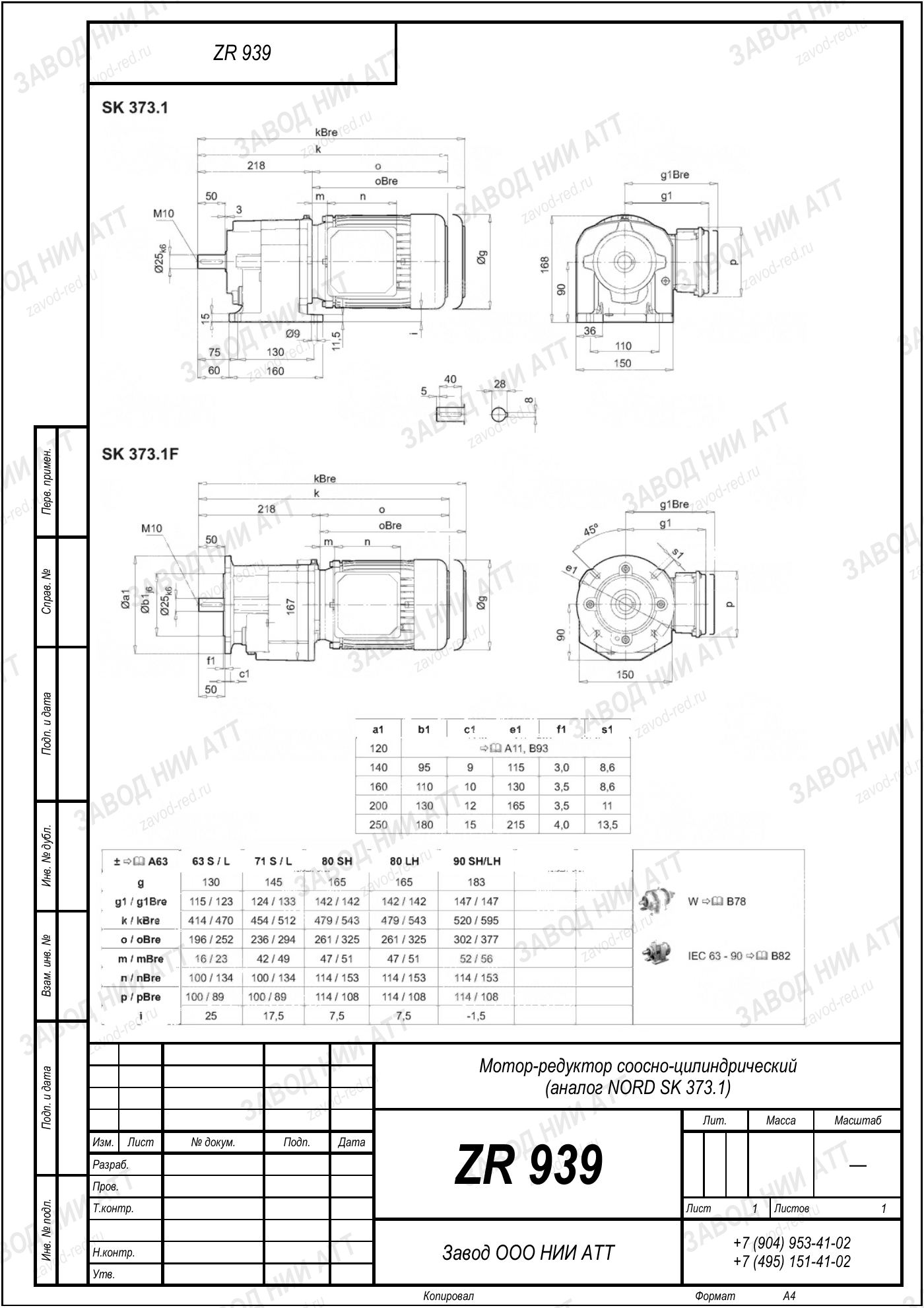

Габаритный и присоединительный чертёж модели NORD SK 373.1 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
NORD SK 373.1 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | SK | конструктивный признак всей линейки: редуктор соосно-цилиндрический |
|---|---|---|
| Типоразмер | 373.1 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=6 | отношение входных оборотов к выходным для этой позиции; ряд модели — 3–134 |
| Мощность двигателя | 2,2 кВт | мотор именно этой позиции; по модели он подбирается в пределах 0,1–3 кВт |
| Момент на выходе | 99 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 6 — отсюда 211 об/мин на выходе, и мощность двигателя 2,2 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
По нашему ряду это ZR 939; проверяем по четырём числам, а не по созвучию обозначений.
У ZR 939 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду NORD SK 373.1. Проверьте их по своей машине.
Наш ZR 939 встаёт на то же основание; сверяем момент, обороты и вылет вала.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Одного регламента на всю модель не бывает: быстроходное исполнение обслуживают по своему графику. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Соседи NORD SK 373.1 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 211 об/мин при стандартных 1450 об/мин на входе. Передаточное 6 — это отношение входной скорости к выходной.
Номинальный момент на выходе 99 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 2,2 кВт. Дайте параметры мотора, посчитаем.
ZR 939 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Сравните 211 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду NORD SK 373.1.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Определить нужное исполнение NORD SK 373.1 по виду нельзя — только по числам с шильда. Эта позиция — быстроходное исполнение: 211 об/мин на выходе и момент 99 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 939 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD SK 373.1 · 2,2 кВт, i=6 (эта позиция) | ZR 939 |
| NORD SK 373.1 · прочие исполнения (0,1–3 кВт, i=3–572) | ZR 939 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
