NORD SK 3382 i=7,53 с двигателем 4 кВт — быстроходное исполнение, 189 об/мин на выходе при моменте 205 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Скорость этой позиции востребована в приводах вентиляторов, сепараторов и приводов с большой инерцией. Момент высокий: рабочая зона — привод тяжёлых транспортёров и элеваторов, но проверьте прочность ответного вала машины: он часто слабее редукторного.
Чем отличается серия. 2-ступенчатая коническо-цилиндрическая линейка NORDBLOC.1 специально для wash-down/пищевых применений, гладкий литой алюминиевый корпус. Маркировка SK 930072.1 … SK 93772.1.
Что даёт эта позиция на машине. При 189 об/мин и моменте 205 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 3,96 м/с при тяговом усилии 1025 Н; через шкив ⌀200 мм на выходной вал придёт около 2050 Н радиальной нагрузки. Фланец под этот двигатель — IEC 112, ток в линии около 8,9 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 4 кВт. Тихоходный вал проворачивается за 0,3 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. На один типоразмер NORD SK 3382 приходится 92 передаточных: нижняя граница 3,97, верхняя 967. Это исполнение 9-е по счёту: следующая ступень вниз по скорости — i=7,73 (188 об/мин), вверх — i=6,78 (214 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 4 кВт — 11-я мощность из 12. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Под заказ идёт оригинальный NORD SK 3382, со склада — ZR 666: сажается на то же место, раму переделывать не нужно.

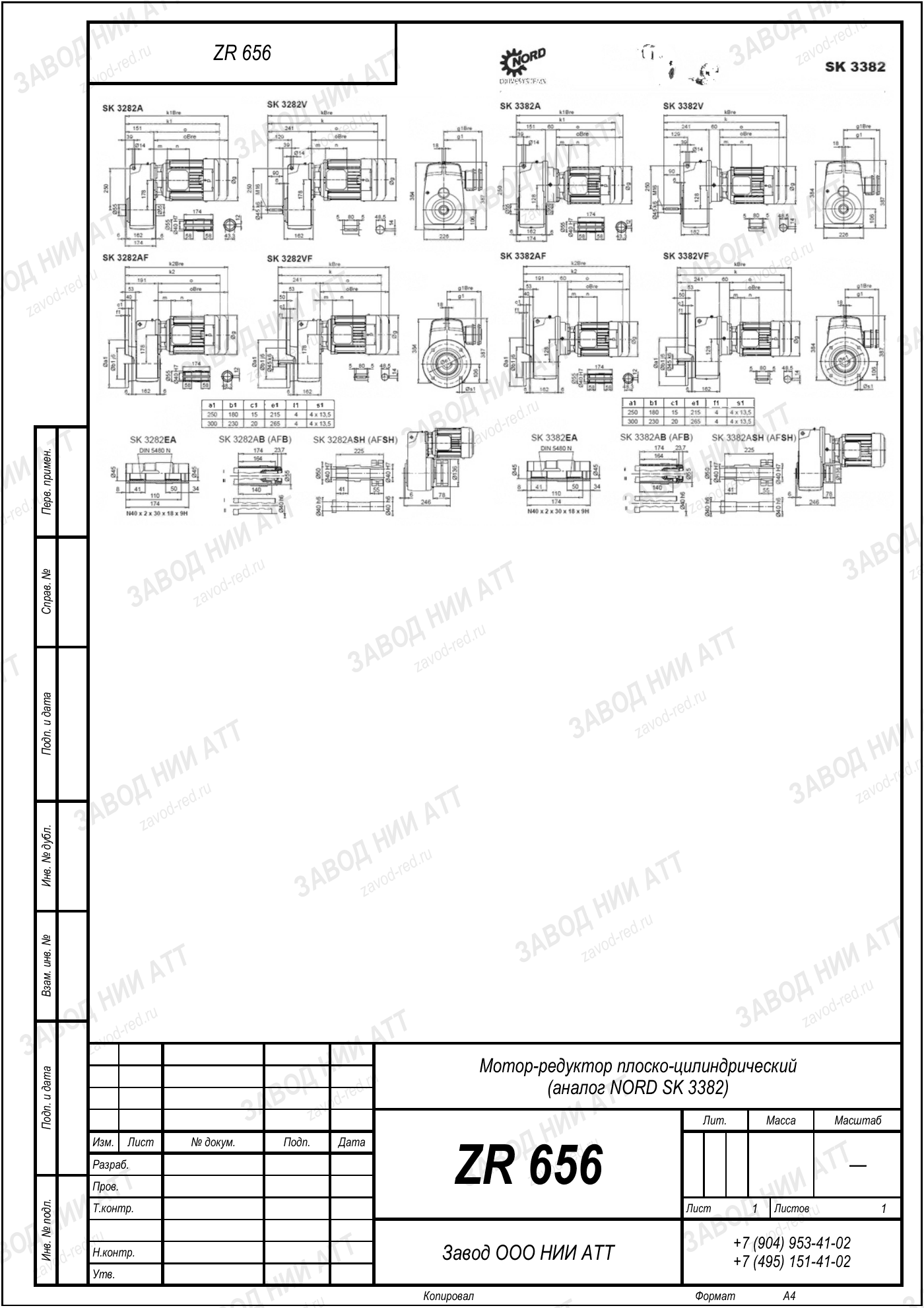

Габаритный и присоединительный чертёж модели NORD SK 3382 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение NORD SK 3382 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | SK | семейство редукторов с общей кинематикой — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 3382 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=7,53 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 4 кВт | здесь стоит такой двигатель; по исполнениям модели разброс см. модель |
| Момент на выходе | 205 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 7,53 — отсюда 189 об/мин на выходе, и мощность двигателя 4 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
В нашей номенклатуре этой позиции соответствует ZR 666: подбираем по моменту и передаточному, а не по названию.
Замена ZR 666 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений NORD SK 3382 они другие.
На замену ставим ZR 666: считаем по моменту и передаточному, а не по каталожному коду.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
После обкатки масло меняют по конкретной позиции: исполнение быстроходное, и срок замены тут свой. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
Не подошли обороты — соседние исполнения NORD SK 3382 на том же корпусе:
На выходном валу 189 об/мин при стандартных 1450 об/мин на входе. Передаточное 7,53 — это отношение входной скорости к выходной.
Номинальный момент на выходе 205 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 4 кВт. Дайте параметры мотора, посчитаем.
Присоединительные размеры ZR 666 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Смотрите на обороты: эта позиция даёт 189 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
В ряду NORD SK 3382 десятки исполнений, и путают их часто. Эта позиция — быстроходное исполнение: 189 об/мин на выходе и момент 205 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 666.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD SK 3382 · 4 кВт, i=7,53 (эта позиция) | ZR 666 |
| NORD SK 3382 · прочие исполнения (0,12–5,5 кВт, i=3,97–967) | ZR 666 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
