В этой позиции NORD SK 2382 стоит ступень i=10,97 с двигателем 3 кВт: рабочая скорость 128 об/мин при моменте 225 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Скорость этой позиции востребована в приводах барабанных машин, насосов и наматывателей. Момент высокий: рабочая зона — привод тяжёлых транспортёров и элеваторов, но сверьте сечение ответного вала — на таком моменте ломается именно он.
Что даёт эта серия. 2-ступенчатая коническо-цилиндрическая линейка NORDBLOC.1 специально для wash-down/пищевых применений, гладкий литой алюминиевый корпус. Маркировка SK 930072.1 … SK 93772.1.
Что даёт эта позиция на машине. При 128 об/мин и моменте 225 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 1,68 м/с при тяговом усилии 1800 Н; через шкив ⌀200 мм на выходной вал придёт около 2250 Н радиальной нагрузки. Фланец под этот двигатель — IEC 100, ток в линии около 6,9 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 3 кВт. 0,5 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Не подошло это передаточное — в ряду NORD SK 2382 их 27, от 8,96 до 190,76. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=12,66 (115 об/мин), вверх — i=8,96 (162 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Под заказ идёт оригинальный NORD SK 2382, со склада — ZR 646: сажается на то же место, раму переделывать не нужно.

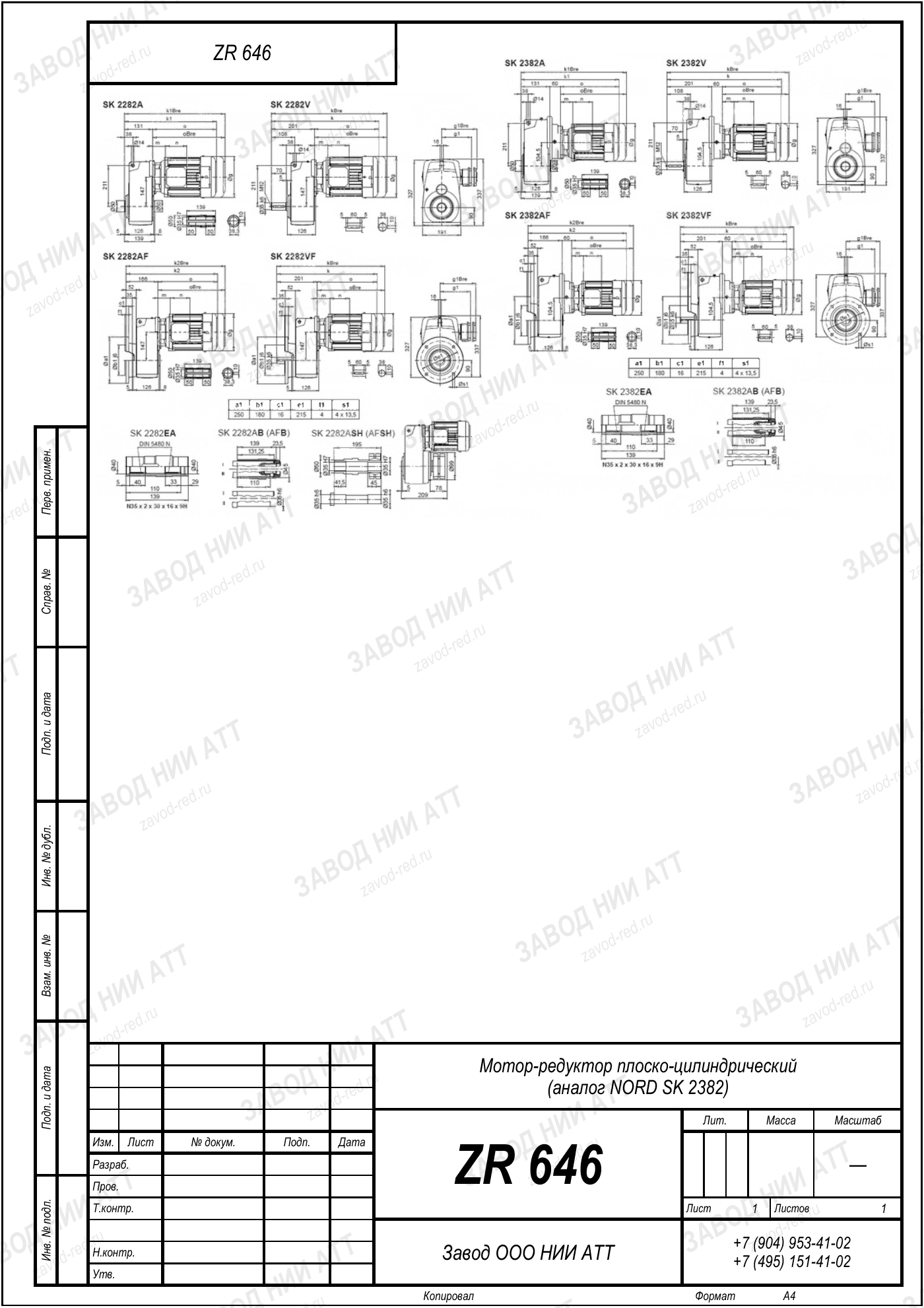

Габаритный и присоединительный чертёж модели NORD SK 2382 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
NORD SK 2382 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | SK | индекс серии читается как тип редуктора: плоско-цилиндрический |
|---|---|---|
| Типоразмер | 2382 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=10,97 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 3 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–3 кВт |
| Момент на выходе | 225 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 10,97 — отсюда 128 об/мин на выходе, и мощность двигателя 3 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Замена по нашему каталогу — ZR 646. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Российский аналог ZR 646 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Присоединительные размеры у ZR 646 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Одного регламента на всю модель не бывает: среднескоростное исполнение обслуживают по своему графику. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Тот же NORD SK 2382, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 128 об/мин при стандартных 1450 об/мин на входе. Передаточное 10,97 — это отношение входной скорости к выходной.
Номинальный момент на выходе 225 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 3 кВт. Дайте параметры мотора, посчитаем.
ZR 646 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 128 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
В ряду NORD SK 2382 десятки исполнений, и путают их часто. Эта позиция — среднескоростное исполнение: 128 об/мин на выходе и момент 225 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
ZR 646 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD SK 2382 · 3 кВт, i=10,97 (эта позиция) | ZR 646 |
| NORD SK 2382 · прочие исполнения (0,1–3 кВт, i=8,96–190,76) | ZR 646 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
