В этой позиции NORD 93372.1 стоит ступень i=8,91 с двигателем 0,37 кВт: рабочая скорость 155 об/мин при моменте 23 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Скорость под центрифуг, дымососов и машин с маховиком; момент небольшой — это уровень привода небольших питателей, заслонок и лабораторных установок. Оговорка: вал тонкий, и перегрузка ударом опаснее статической.
Что даёт эта позиция на машине. При 155 об/мин и моменте 23 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 3,25 м/с при тяговом усилии 115 Н; через шкив ⌀160 мм на выходной вал придёт около 288 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 0,37 кВт нужен и фланец IEC 71 по посадке, и линия, держащая 1,1 А при 380 В. Не сойдётся одно из двух — привод не пустят. Тихоходный вал проворачивается за 0,4 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Вилка передаточных у NORD 93372.1 — от 5,36 до 106,38, внутри 27 ступеней. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=10,49 (138 об/мин), вверх — i=8,31 (174 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,37 кВт — 4-я мощность из 10. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Оригинал NORD 93372.1 везём под заказ. Наш ZR 838 повторяет посадочные размеры — основание и обвязка остаются прежними.

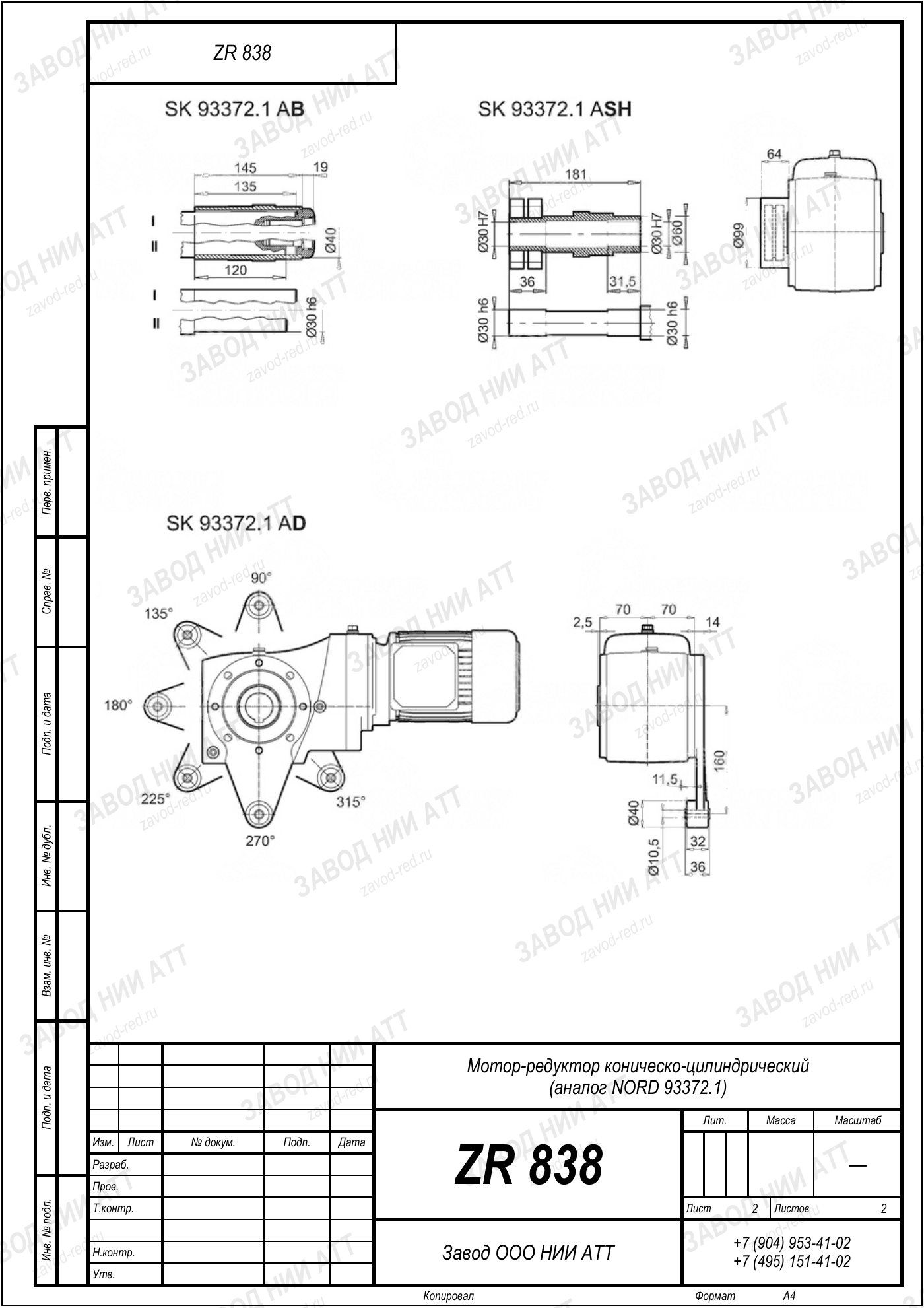

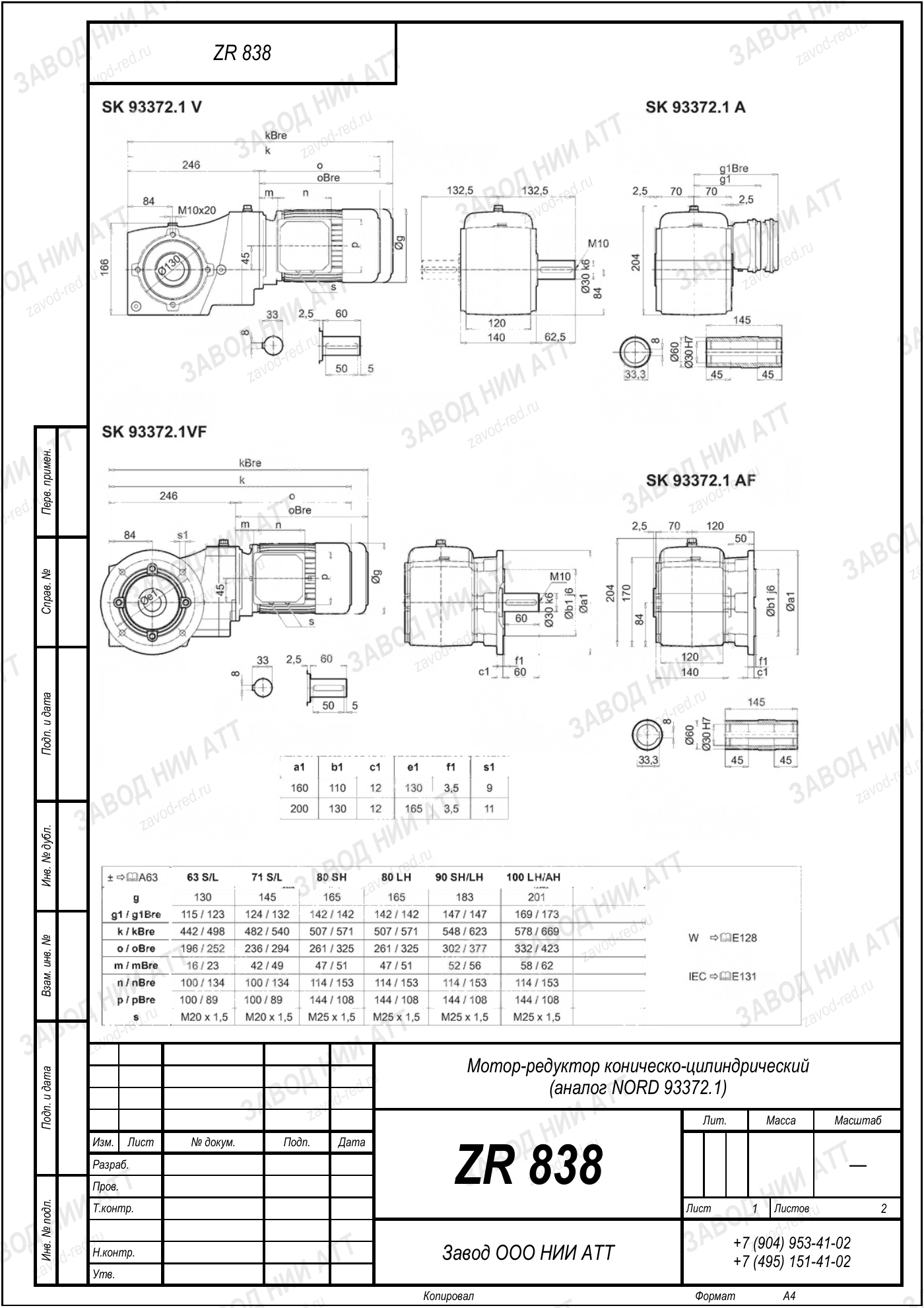

Габаритный и присоединительный чертёж модели NORD 93372.1 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
NORD 93372.1 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Типоразмер | 93372.1 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
|---|---|---|
| Передаточное число | i=8,91 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 0,37 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–3 кВт |
| Момент на выходе | 23 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 8,91 — отсюда 155 об/мин на выходе, и мощность двигателя 0,37 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
В нашей номенклатуре этой позиции соответствует ZR 838: подбираем по моменту и передаточному, а не по названию.
У ZR 838 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду NORD 93372.1.
Геометрия у ZR 838 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Масло, уплотнения, периодичность осмотра — под быстроходное исполнение всё это считают отдельно. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Не подошли обороты — соседние исполнения NORD 93372.1 на том же корпусе:
На выходном валу 155 об/мин при стандартных 1450 об/мин на входе. Передаточное 8,91 — это отношение входной скорости к выходной.
Номинальный момент на выходе 23 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,37 кВт. Дайте параметры мотора, посчитаем.
Если привод встал, ставьте ZR 838: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Сравните 155 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду NORD 93372.1.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
В ряду NORD 93372.1 десятки исполнений, и путают их часто. Эта позиция — быстроходное исполнение: 155 об/мин на выходе и момент 23 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 838.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD 93372.1 · 0,37 кВт, i=8,91 (эта позиция) | ZR 838 |
| NORD 93372.1 · прочие исполнения (0,1–3 кВт, i=5,36–106,38) | ZR 838 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
