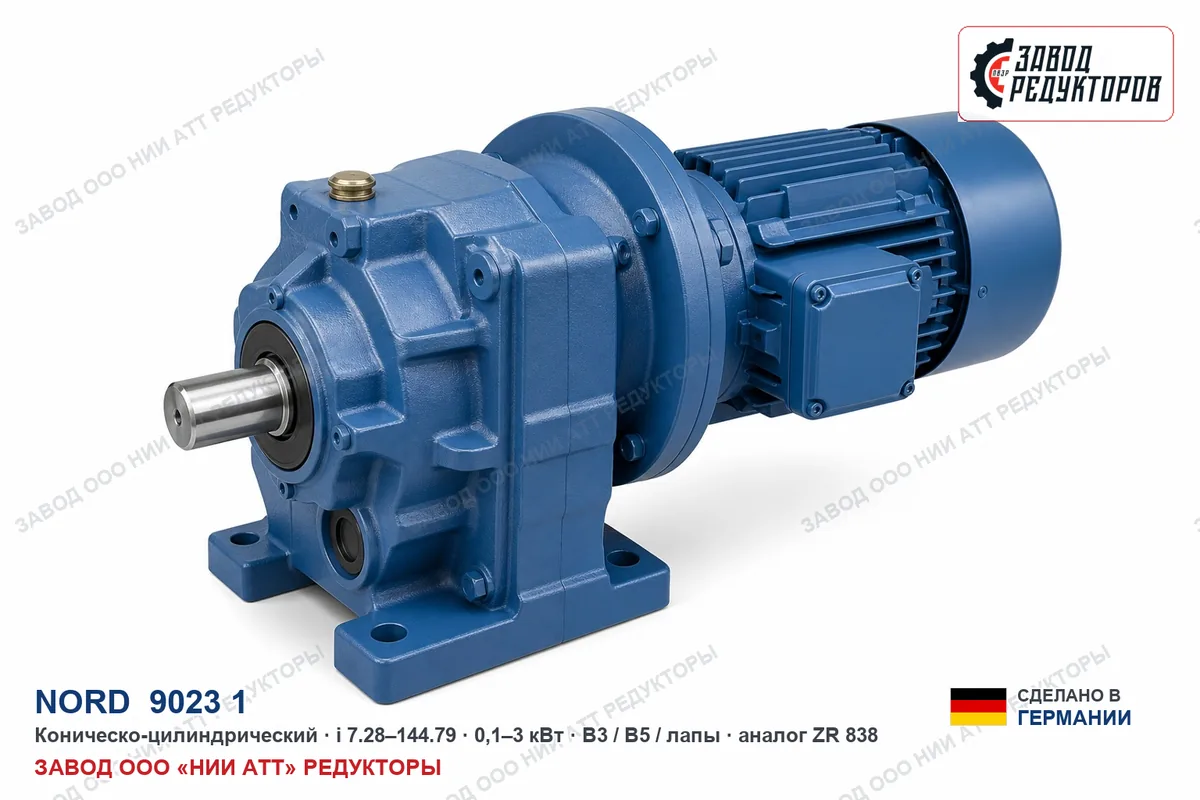

NORD 9023.1 с передаточным i=13,22 с двигателем 2,2 кВт выдаёт 107 об/мин при моменте 197 Н·м — среднескоростное исполнение ряда. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Скорость под барабанных машин, насосов и наматывателей; момент средний — это уровень привода конвейеров до метра шириной и перемешивающих устройств. Оговорка: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта позиция на машине. При 107 об/мин и моменте 197 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 2,24 м/с при тяговом усилии 985 Н; через шкив ⌀160 мм на выходной вал придёт около 2462 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 2,2 кВт фланец IEC 100. Ток около 5,2 А — если пускатель на линии слабее, менять придётся и его. 0,6 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Ряд по NORD 9023.1 перекрывает 7,28…144,79 — это 30 ступеней. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=15,19 (95 об/мин), вверх — i=12,48 (116 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 2,2 кВт — 9-я мощность из 12. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Под заказ идёт оригинальный NORD 9023.1, со склада — ZR 868: сажается на то же место, раму переделывать не нужно.
Чертёж оригинала NORD 9023.1 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 868: присоединительные размеры те же, замена без переделки узла. Листов: 3, нажмите на лист, чтобы увеличить.
В обозначении NORD 9023.1 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Типоразмер | 9023.1 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
|---|---|---|
| Передаточное число | i=13,22 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 2,2 кВт | в этой комплектации; все позиции модели вместе закрывают 0,1–5,5 кВт |
| Момент на выходе | 197 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 13,22 — отсюда 107 об/мин на выходе, и мощность двигателя 2,2 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 868: подбираем по моменту и передаточному, а не по названию.
Российский аналог ZR 868 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Подбираем ZR 868 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Не переносите сюда сроки соседа по ряду — среднескоростное исполнение изнашивается иначе. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Быстрее или медленнее на выходе — соседние передаточные NORD 9023.1, корпус не меняется:
На выходном валу 107 об/мин при стандартных 1450 об/мин на входе. Передаточное 13,22 — это отношение входной скорости к выходной.
Номинальный момент на выходе 197 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 2,2 кВт. Пришлите параметры, подберём исполнение.
ZR 868 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Позиция определяется парой «передаточное и мощность». У соседних исполнений NORD 9023.1 обороты другие: выше передаточное — медленнее вал и больше момент.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
У NORD 9023.1 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднескоростное исполнение: 107 об/мин на выходе и момент 197 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 868.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD 9023.1 · 2,2 кВт, i=13,22 (эта позиция) | ZR 868 |
| NORD 9023.1 · прочие исполнения (0,1–5,5 кВт, i=6,57–145,14) | ZR 868 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
