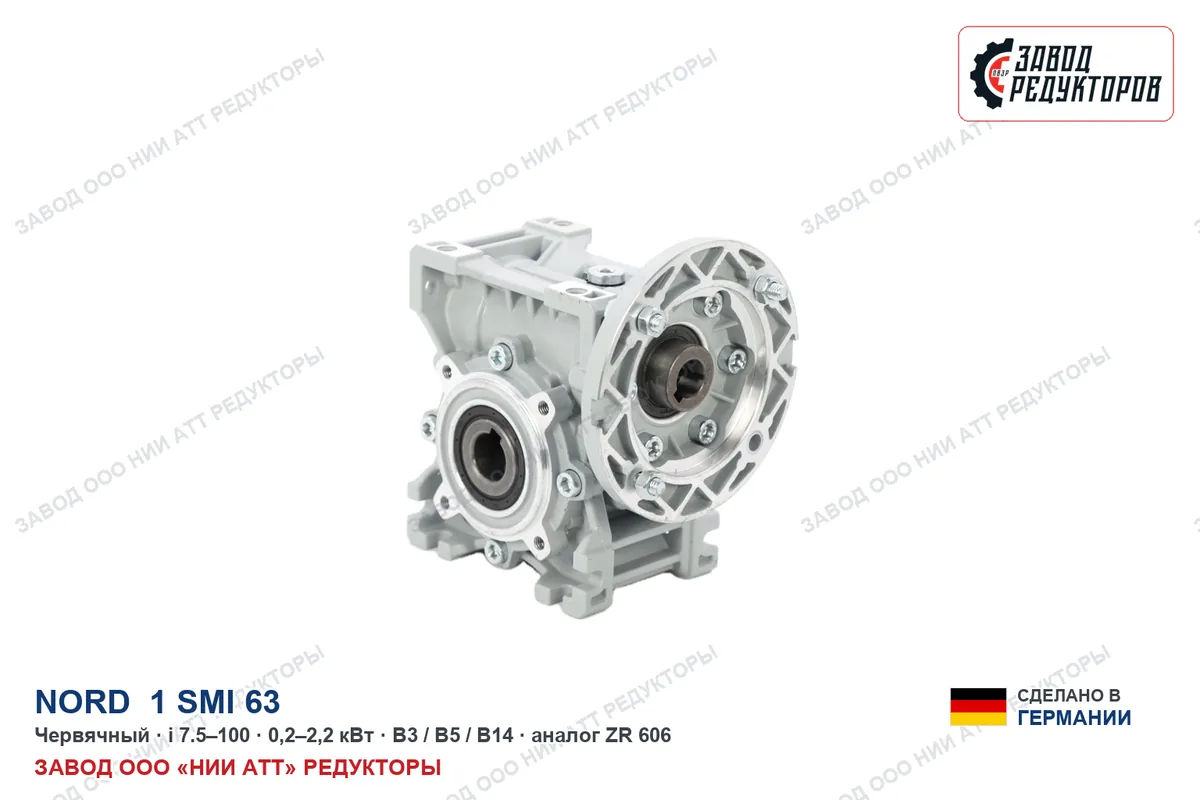

NORD 1 SMI 63 i=7,5 с двигателем 2,2 кВт — быстроходное исполнение, 373 об/мин на выходе при моменте 51 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Применение — вентиляторов, центрифуг, приводов с маховой массой. Момент средний, чего достаточно для конвейеров средней ширины и мешалок жидких сред; при подборе запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Место серии в линейке. UNIVERSAL — фирменное название модульной платформы червячных редукторов NORD: SI — базовая версия (высокая перегрузочная способность), SMI — гладкая («смуз») версия для мойки/пищевых производств. По документации также фигурируют торговые обозначения FLEXBLOC®/MINICASE™ как названия конструктивного семейства этой же платформы (по каталогу G1035). Маркировка SK 1SI31…SK 1SI75(/40), SK 1SMI31…SK 1SMI75(/40); есть также 2-корпусные SK 1SMID/SK 2SMID.
Что даёт эта позиция на машине. При 373 об/мин и моменте 51 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 7,82 м/с при тяговом усилии 255 Н; через шкив ⌀160 мм на выходной вал придёт около 638 Н радиальной нагрузки. На монтаж уходят три цифры: 2,2 кВт, фланец IEC 100 и 5,2 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,2 с, быстрее делает только меньшее передаточное число.
Место в ряду. Выходные обороты задаёт передаточное — у NORD 1 SMI 63 их 11, от 7,5 до 100. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=10 (145 об/мин). По двигателю ряд идёт от 0,18 до 2,2 кВт, здесь 2,2 кВт — 8-я мощность из 8. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Эту позицию закрываем двумя путями: поставкой оригинала NORD 1 SMI 63 и нашим ZR 606 с теми же присоединительными размерами.
Габаритный и присоединительный чертёж модели NORD 1 SMI 63 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение NORD 1 SMI 63 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Типоразмер | 1 SMI 63 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
|---|---|---|
| Передаточное число | i=7,5 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 2,2 кВт | мотор именно этой позиции; по модели он подбирается в пределах 0,2–2,2 кВт |
| Момент на выходе | 51 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 7,5 — отсюда 373 об/мин на выходе, и мощность двигателя 2,2 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
По нашему ряду это ZR 606; проверяем по четырём числам, а не по созвучию обозначений.
Российский аналог ZR 606 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду NORD 1 SMI 63. Проверьте их по своей машине.
ZR 606 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Обороты на выходе другие — и обслуживание другое: быстроходное исполнение по общей таблице ряда не обслуживают. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
В обозначении NORD 1 SMI 63 меняется передаточное число — габарит и крепление прежние:
На выходном валу 373 об/мин при стандартных 1450 об/мин на входе. Передаточное 7,5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 51 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 2,2 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 606 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Сравните 373 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду NORD 1 SMI 63.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Каталог NORD 1 SMI 63 — это ряд из десятков позиций с общим корпусом. Эта позиция — быстроходное исполнение: 373 об/мин на выходе и момент 51 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 606.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD 1 SMI 63 · 2,2 кВт, i=7,5 (эта позиция) | ZR 606 |
| NORD 1 SMI 63 · прочие исполнения (0,18–2,2 кВт, i=7,5–100) | ZR 606 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
