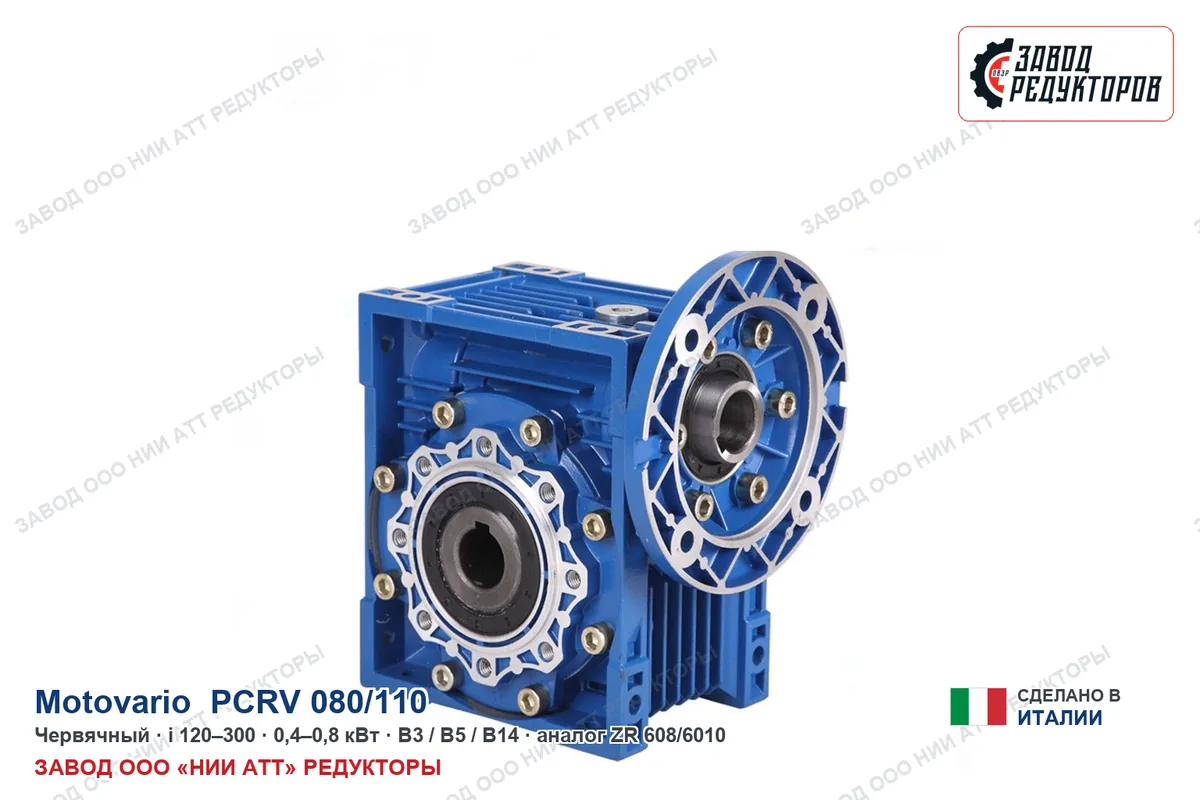

В этой позиции Motovario PCRV 080/110 стоит ступень i=240 с двигателем 0,55 кВт: рабочая скорость 3,8 об/мин при моменте 756 Н·м. Вал делает меньше оборота за десять секунд — движение почти незаметно, тяга предельная.
Скорость под поворотных платформ, затворов и шиберов; момент высокий — это уровень привода нагруженных конвейеров, норий и подъёмников. Оговорка: слабым звеном обычно оказывается вал самой машины, а не редуктора.
Что даёт эта позиция на машине. При 3,8 об/мин и моменте 756 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,04 м/с при тяговом усилии 7560 Н; через шкив ⌀200 мм на выходной вал придёт около 7560 Н радиальной нагрузки. Двигатель 0,55 кВт с фланцем IEC 80 тянет 1,6 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Полный оборот выходного вала — 15,8 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Под нужные обороты у Motovario PCRV 080/110 есть из чего выбрать: 5 передаточных, от 120 до 300. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=300 (4,8 об/мин), вверх — i=180 (8,1 об/мин). По двигателю ряд идёт от 0,37 до 0,75 кВт, здесь 0,55 кВт — 2-я мощность из 3. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Оригинал Motovario PCRV 080/110 везём под заказ. Наш ZR 608/6010 повторяет посадочные размеры — основание и обвязка остаются прежними.
Расшифровка Motovario PCRV 080/110 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | PCRV | семейство редукторов с общей кинематикой — червячный |
|---|---|---|
| Типоразмер | 080/110 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=240 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 0,55 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,4–0,8 кВт |
| Момент на выходе | 756 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | HA 62, CB 083, CS 80, BA 52, NMRV 063 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 240 — отсюда 3,8 об/мин на выходе, и мощность двигателя 0,55 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Замена по нашему каталогу — ZR 608/6010. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Рядом с этой серией производитель выпускает HA 62, CB 083, CS 80, BA 52, NMRV 063 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA62, CB083, CS80, BA52, NMRV063. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 608/6010 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Motovario PCRV 080/110.
Геометрия у ZR 608/6010 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Смазка при сверхмалой скорости доходит хуже: уровень держите по верхней метке, при постоянной работе нужен маслонасос.
В паспорте смотрите строку именно этой позиции: исполнение сверхтихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Не подошли обороты — соседние исполнения Motovario PCRV 080/110 на том же корпусе:
На выходном валу 3,8 об/мин при стандартных 1450 об/мин на входе. Передаточное 240 — это отношение входной скорости к выходной.
Номинальный момент на выходе 756 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 0,55 кВт. Пришлите данные мотора — посчитаем, что получится.
Присоединительные размеры ZR 608/6010 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Сравните 3,8 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Motovario PCRV 080/110.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Позиции Motovario PCRV 080/110 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — сверхтихоходное исполнение: 3,8 об/мин на выходе и момент 756 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 608/6010.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario PCRV 080/110 · 0,55 кВт, i=240 (эта позиция) | ZR 608/6010 |
| Motovario PCRV 080/110 · прочие исполнения (0,37–0,75 кВт, i=120–300) | ZR 608/6010 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
