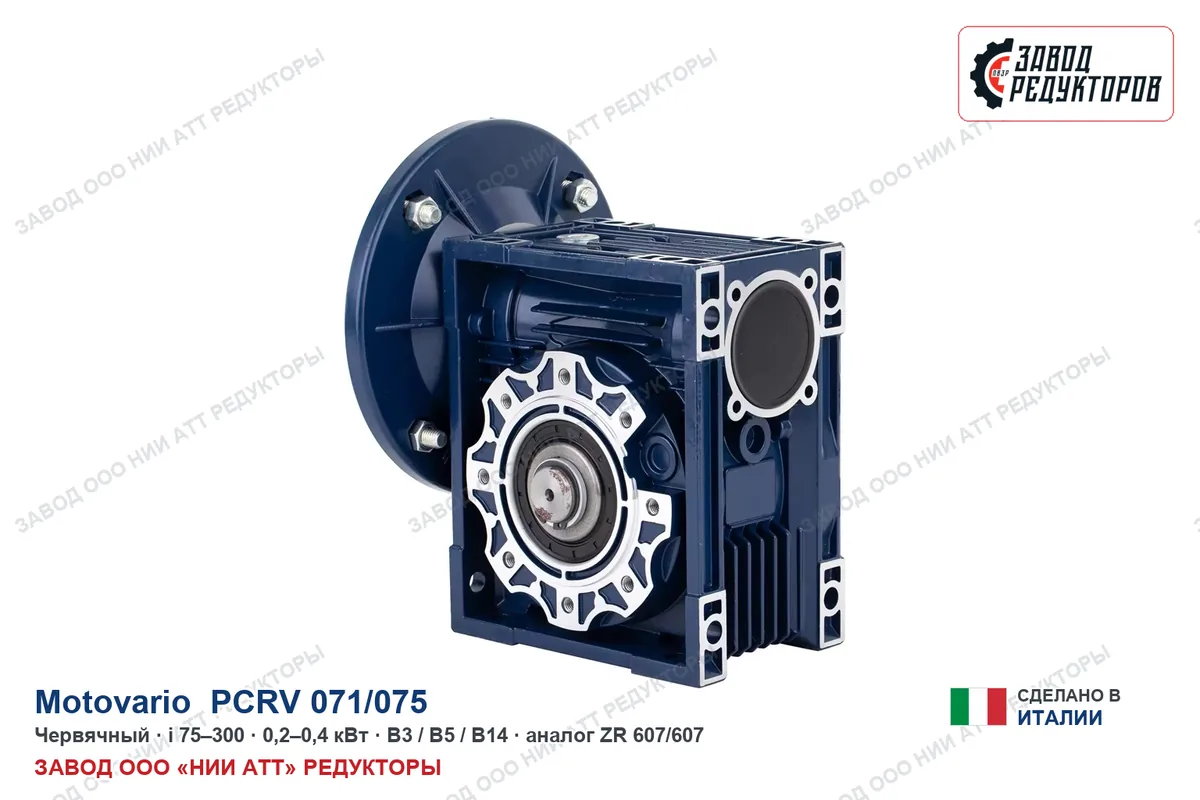

Позиция Motovario PCRV 071/075 i=180 с двигателем 0,25 кВт относится к тихоходное исполнениям ряда: 5 об/мин при моменте 248 Н·м. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Такая скорость нужна в приводах шнеков, мешалок густых сред, скребковых конвейеров, момент высокий — это привод тяжёлых транспортёров и элеваторов. Учтите: проверьте прочность ответного вала машины: он часто слабее редукторного.
Что даёт эта позиция на машине. При 5 об/мин и моменте 248 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,08 м/с при тяговом усилии 1575 Н; через шкив ⌀160 мм на выходной вал придёт около 3100 Н радиальной нагрузки. На монтаж уходят три цифры: 0,25 кВт, фланец IEC 71 и 0,8 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Оборот выходного вала укладывается в 12 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. Ряд по Motovario PCRV 071/075 перекрывает 75…300 — это 7 ступеней. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=240 (6 об/мин), вверх — i=150 (9,7 об/мин). По двигателю ряд идёт от 0,18 до 0,37 кВт, здесь 0,25 кВт — 2-я мощность из 3. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Оригинал Motovario PCRV 071/075 везём под заказ. Наш ZR 607/607 повторяет посадочные размеры — основание и обвязка остаются прежними.
Обозначение Motovario PCRV 071/075 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | PCRV | кинематическая схема редуктора — червячный |
|---|---|---|
| Типоразмер | 071/075 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=180 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 0,25 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,2–0,4 кВт |
| Момент на выходе | 248 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | HA 62, CB 083, CS 80, BA 52, NMRV 063 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 180 — отсюда 5 об/мин на выходе, и мощность двигателя 0,25 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Соответствие в нашей номенклатуре — ZR 607/607, подтверждаем расчётом под вашу нагрузку.
Рядом с этой серией производитель выпускает HA 62, CB 083, CS 80, BA 52, NMRV 063 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA62, CB083, CS80, BA52, NMRV063. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 607/607 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию Motovario PCRV 071/075 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Аналог ZR 607/607 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Не переносите сюда сроки соседа по ряду — тихоходное исполнение изнашивается иначе. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Не подошли обороты — соседние исполнения Motovario PCRV 071/075 на том же корпусе:
На выходном валу 5 об/мин при стандартных 1450 об/мин на входе. Передаточное 180 — это отношение входной скорости к выходной.
Номинальный момент на выходе 248 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,25 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
Присоединительные размеры ZR 607/607 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Отличают позиции передаточное и мощность. Здесь выход 5 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Motovario PCRV 071/075 — корпус и посадочные останутся теми же.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Позиции Motovario PCRV 071/075 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — тихоходное исполнение: 5 об/мин на выходе и момент 248 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
ZR 607/607 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario PCRV 071/075 · 0,25 кВт, i=180 (эта позиция) | ZR 607/607 |
| Motovario PCRV 071/075 · прочие исполнения (0,18–0,37 кВт, i=75–300) | ZR 607/607 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
