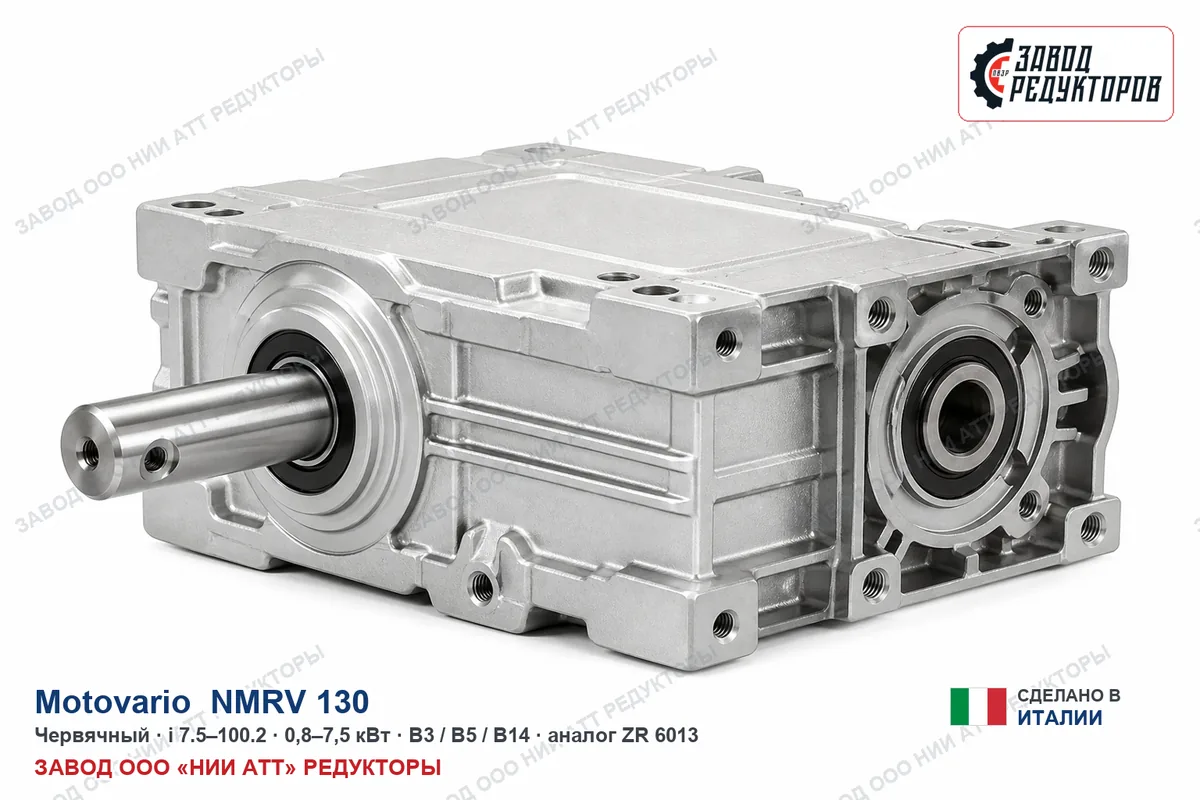

Motovario NMRV 130 — червячный мотор-редуктор бренда Motovario. Российский аналог собственного производства — ZR 6013 (обозначение ПР 4130) от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Motovario NMRV 130 без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 0,8–7,5 кВт, передаточное число 8–1, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Motovario NMRV 130 на ZR 6013 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 12 месяцев и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Motovario под заказ. Смотрите также все модели Motovario и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы Motovario NMRV 130 и российский аналог ZR 6013 · ПР 4130 (червячный) применяют в приводах, где нужны большое передаточное число в одной ступени, компактность и эффект самоторможения: конвейеры и рольганги, секционные ворота и шлагбаумы, дозаторы и питатели, мешалки, упаковочное и фасовочное оборудование, приводы задвижек и заслонок. Подбор конкретного исполнения под нагрузку и присоединительные размеры выполняет инженер.
Motovario NMRV 130 и аналог ZR 6013 · ПР 4130 поставляются в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал бывает сплошным со шпонкой или полым (насадным). При заказе указывают монтажное положение, сторону и тип выходного вала, климатическое исполнение — от этого зависят смазка, теплоотвод и присоединение к раме механизма. При мощности 0,8–7,5 кВт и передаточных числах 8–1 исполнение подбирают по нагрузке и оборотам на выходе; при необходимости изготавливаем переходные фланцы и спецвалы по чертежам.
Габаритный и присоединительный чертёж модели Motovario NMRV 130 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Motovario NMRV 130 зашиты тип передачи и типоразмер корпуса — по ним подбирают замену, а не по внешнему виду.
| Серия | NMRV | задаёт тип передачи — червячный |
|---|---|---|
| Типоразмер | 130 | габарит корпуса и присоединительные размеры |
| Исполнения | NRV 130, NMRV-P 130 | варианты вала и крепления того же типоразмера |
Тот же типоразмер 130 встречается в обозначениях NRV 130 — тот же ряд в исполнении с лапами; NMRV-P 130 — с предредуктором. В запросах и на шильдах пишут и слитно: NRV130, NMRV-P130. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 6013 · ПР 4130 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чек-лист перед заменой Motovario NMRV 130 на ZR 6013 · ПР 4130: шесть проверок, каждая из которых закрывает типовую ошибку подбора.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Спорные позиции закрываем чертежом: высылаем габаритный лист аналога до оплаты, чтобы вы сверили посадочные места со своим узлом.
ZR 6013 · ПР 4130 ставят в том же монтажном положении, в каком работал Motovario NMRV 130: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: для червячной пары обычно применяют полиэфирное (синтетическое) масло — оно снижает нагрев и потери на трение скольжения. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Исполнения этого типоразмера — отличаются выходным валом и креплением, габарит и момент общие:
Другие исполнения Motovario NMRV 130 — по мощности и передаточному числу:
Прямая замена — редуктор ZR 6013 нашего производства: совпадают присоединительные и габаритные размеры, узел встаёт на штатное место без переделки. Отличается ценой и сроком поставки.
Аналог Motovario NMRV 130 — ZR 6013 (обозначение ПР 4130), червячный редуктор. Совпадает по валам, фланцам и монтажным размерам.
Да. ZR 6013 повторяет присоединительные размеры Motovario NMRV 130 — валы, фланцы, расположение лап и положение в пространстве. Переходные фланцы и спецвалы при необходимости изготовим по чертежам.
Характеристики и размеры сопоставимы, гарантия 12 месяцев. Аналог обычно дешевле импорта и отгружается быстрее — от 3 дней со склада или под заказ.
Цена и оригинала, и аналога — по запросу: зависит от типоразмера, передаточного числа и комплектации. Пришлите модель или шильд — рассчитаем оба варианта и пришлём КП в течение дня.
Мощность 0,75–7,5 кВт, передаточное 7,5–100, крутящий момент до 1596 Н·м, 58 исполнений, тип — червячный. Точные параметры исполнения — в таблице выше.
Да, поставляем оригинальные редукторы Motovario под заказ — с гарантией производителя. Срок зависит от модели и наличия у поставщика; сообщим при запросе.
Пришлите фото шильда или обозначение — инженер определит типоразмер, передаточное число и мощность, подберёт оригинал Motovario и аналог ZR 6013 за 15 минут.
Как понять, какое исполнение Motovario NMRV 130 стоит у вас: снимите данные с шильда (типоразмер, передаточное число, мощность двигателя) или пришлите фото таблички — по ним инженер определит точную позицию и подберёт аналог ZR 6013 один в один.
Замену Motovario NMRV 130 на ZR 6013 оформляем прямым договором с заводом-изготовителем: цена в рублях, гарантия 12 месяцев, паспорт, декларация соответствия и УПД. Серийные позиции — со склада, остальное — под заказ.
| Импортное исполнение | Замена |
|---|---|
| Motovario NMRV 130 · 0,75 кВт, i=100 | ZR 6013 |
| Motovario NMRV 130 · 0,75 кВт, i=80 | ZR 6013 |
| Motovario NMRV 130 · 1,1 кВт, i=100 | ZR 6013 |
| Motovario NMRV 130 · 1,1 кВт, i=80 | ZR 6013 |
| Motovario NMRV 130 · 1,1 кВт, i=100 | ZR 6013 |
Смотрите также: все модели Motovario и аналоги, каталог редукторов, импортозамещение приводов, подбор по параметрам и карточку ZR 6013. Нужен аналог другого импортного редуктора — пришлите шильд, подберём замену за 15 минут.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
