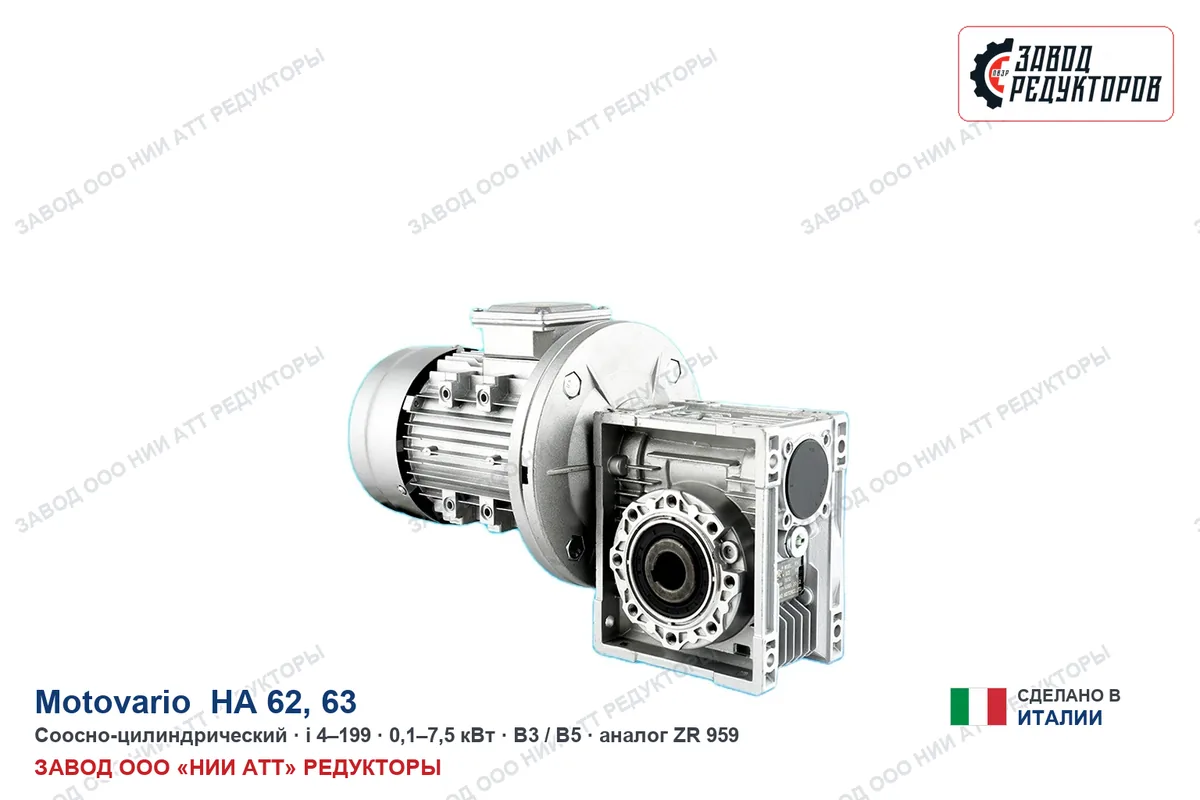

Motovario HA 62 i=9 с двигателем 2,2 кВт — быстроходное исполнение, 151 об/мин на выходе при моменте 139 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Обороты этой позиции идут в приводы вентиляторов, центрифуг, приводов с маховой массой. По моменту ряд средний — хватает для конвейеров средней ширины и мешалок жидких сред, и всё же консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Особенность серии. H — базовое исполнение под муфту с двигателем; IH — со встроенным входным валом; PH — под муфту с эластичным сочленением; CH — с компактным (фланцевым) двигателем. Типоразмеры по номеру корпуса 030…140 (чугун) и A30…A60 (алюминий, линейка HA).
Что даёт эта позиция на машине. При 151 об/мин и моменте 139 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 1,98 м/с при тяговом усилии 1112 Н; через шкив ⌀250 мм на выходной вал придёт около 1112 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 2,2 кВт нужен и фланец IEC 100 по посадке, и линия, держащая 5,2 А при 380 В. Не сойдётся одно из двух — привод не пустят. Оборот за 0,4 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Вилка передаточных у Motovario HA 62 — от 4 до 199, внутри 71 ступеней. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=10 (145 об/мин), вверх — i=8 (181 об/мин). По двигателю ряд идёт от 0,12 до 11 кВт, здесь 2,2 кВт — 9-я мощность из 15. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Эту позицию закрываем двумя путями: поставкой оригинала Motovario HA 62 и нашим ZR 959 с теми же присоединительными размерами.

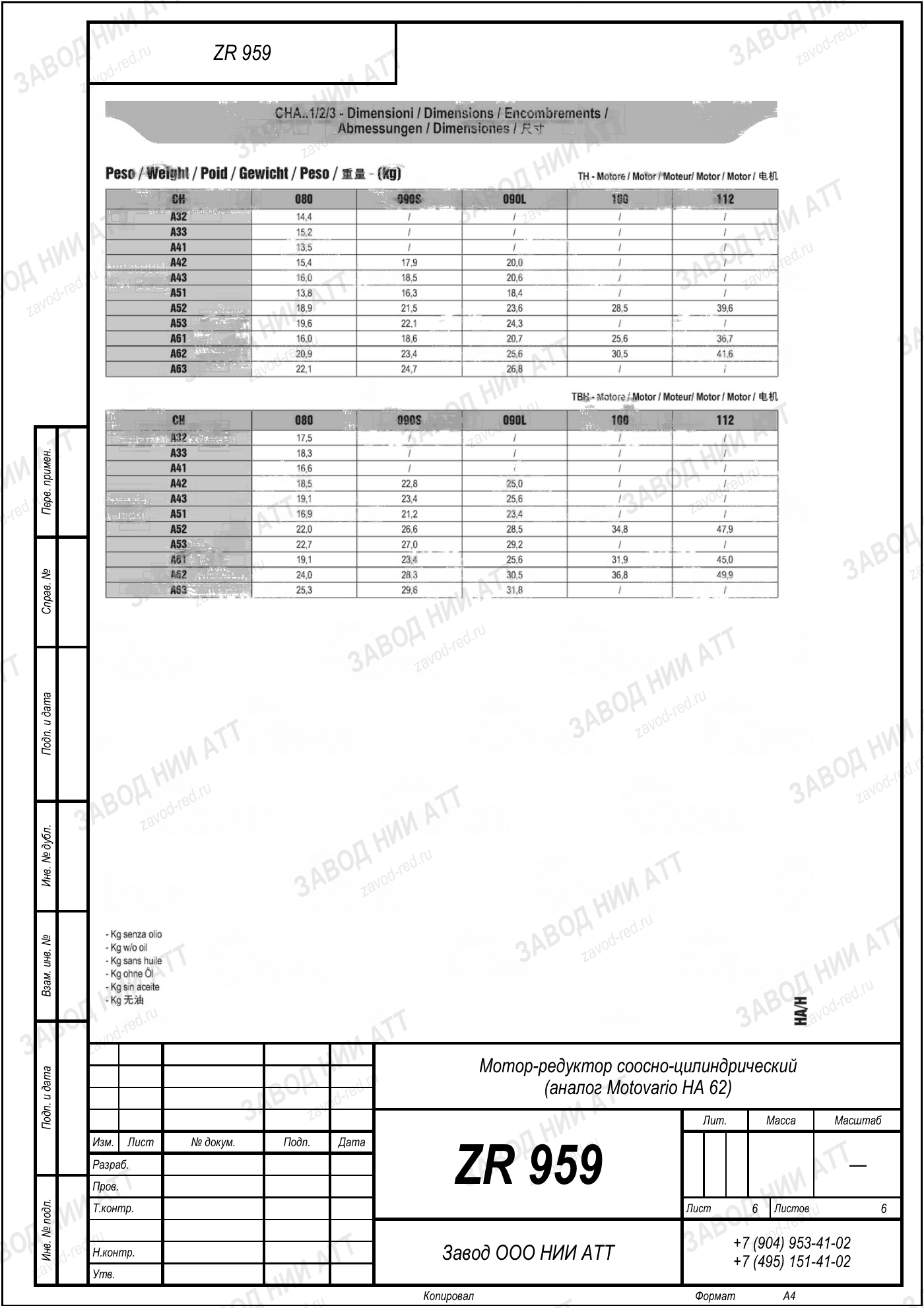

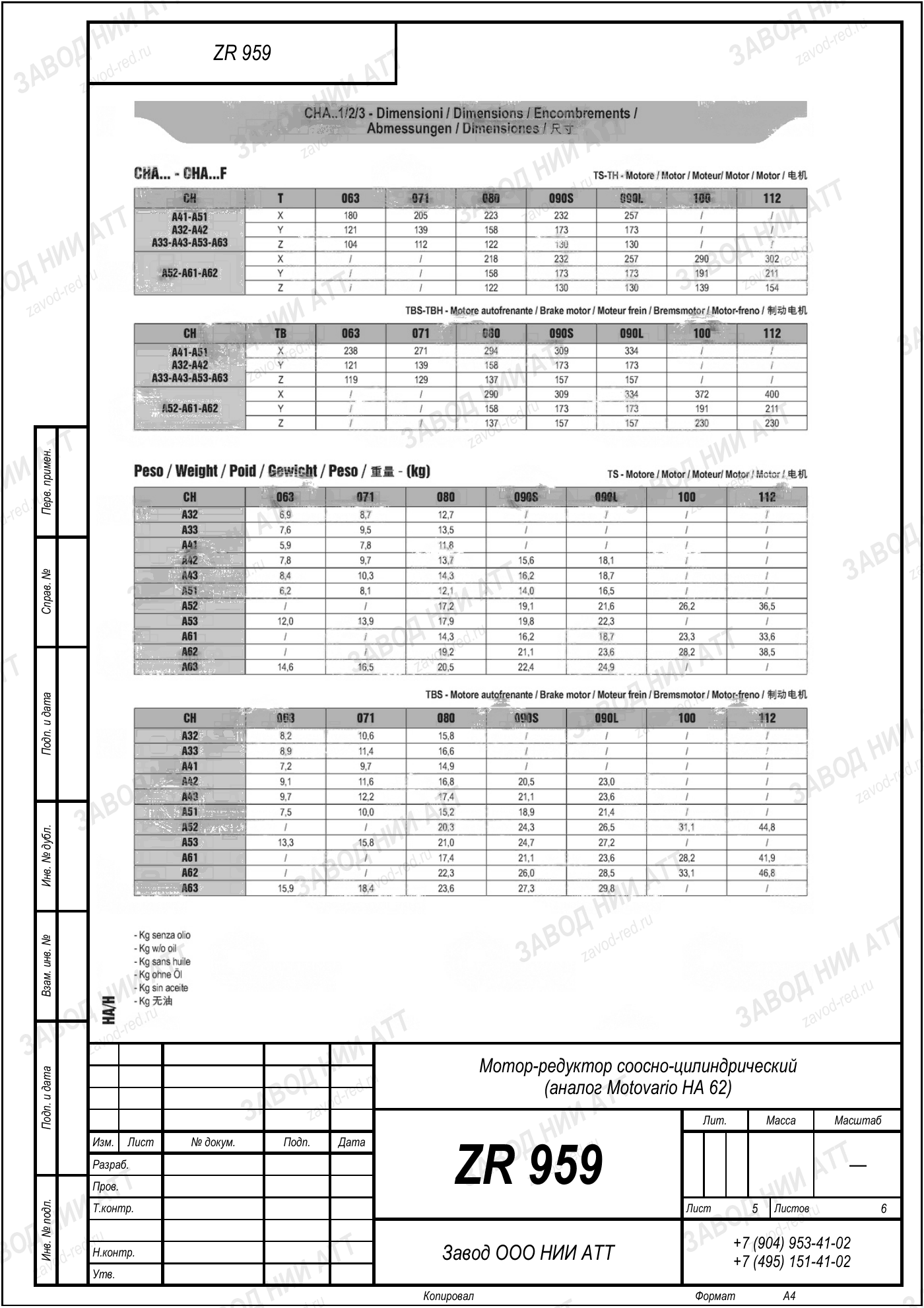

Габаритный и присоединительный чертёж модели Motovario HA 62 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Motovario HA 62 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | HA | конструктивный признак всей линейки: редуктор соосно-цилиндрический |
|---|---|---|
| Типоразмер | 62 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=9 | здесь число одно; нужно другое — в модели есть весь ряд 4–186 |
| Мощность двигателя | 2,2 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,1–7,5 кВт |
| Момент на выходе | 139 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | CB 083, CS 80, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
| Обозначения модели | HA 62, 63 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 9 — отсюда 151 об/мин на выходе, и мощность двигателя 2,2 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
В нашей номенклатуре этой позиции соответствует ZR 959: подбираем по моменту и передаточному, а не по названию.
Производитель обозначает эту машину как HA 62, 63 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: HA62, 63. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает CB 083, CS 80, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CB083, CS80, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 959 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
У Motovario HA 62 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
По размерам ZR 959 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Нормы нагрева и вибрации завязаны на обороты, поэтому быстроходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Быстрее или медленнее на выходе — соседние передаточные Motovario HA 62, корпус не меняется:
На выходном валу 151 об/мин при стандартных 1450 об/мин на входе. Передаточное 9 — это отношение входной скорости к выходной.
Номинальный момент на выходе 139 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Формально да, но это уже другой расчёт: под 2,2 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Сверлить и резать под ZR 959 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 151 об/мин, соседние по ряду — свои значения.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Каталог Motovario HA 62 — это ряд из десятков позиций с общим корпусом. Эта позиция — быстроходное исполнение: 151 об/мин на выходе и момент 139 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 959.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario HA 62 · 2,2 кВт, i=9 (эта позиция) | ZR 959 |
| Motovario HA 62 · прочие исполнения (0,12–11 кВт, i=4–199) | ZR 959 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
