В этой позиции Motovario HA стоит ступень i=4 с двигателем 2,2 кВт: рабочая скорость 326 об/мин при моменте 64 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Такие обороты ставят в приводы центрифуг, дымососов и машин с маховиком. Момент средний для этого ряда — его хватает на привод транспортёров средней производительности и мешалок; вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Место серии в линейке. H — базовое исполнение под муфту с двигателем; IH — со встроенным входным валом; PH — под муфту с эластичным сочленением; CH — с компактным (фланцевым) двигателем. Типоразмеры по номеру корпуса 030…140 (чугун) и A30…A60 (алюминий, линейка HA).
Что даёт эта позиция на машине. При 326 об/мин и моменте 64 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 6,83 м/с при тяговом усилии 320 Н; через шкив ⌀250 мм на выходной вал придёт около 512 Н радиальной нагрузки. Двигатель 2,2 кВт с фланцем IEC 100 тянет 5,2 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Время 0,2 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Ряд по Motovario HA перекрывает 3…572 — это 46 ступеней. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=5 (290 об/мин), вверх — i=3 (483 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 2,2 кВт — 9-я мощность из 10. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Motovario HA и нашим ZR 939 с теми же присоединительными размерами.

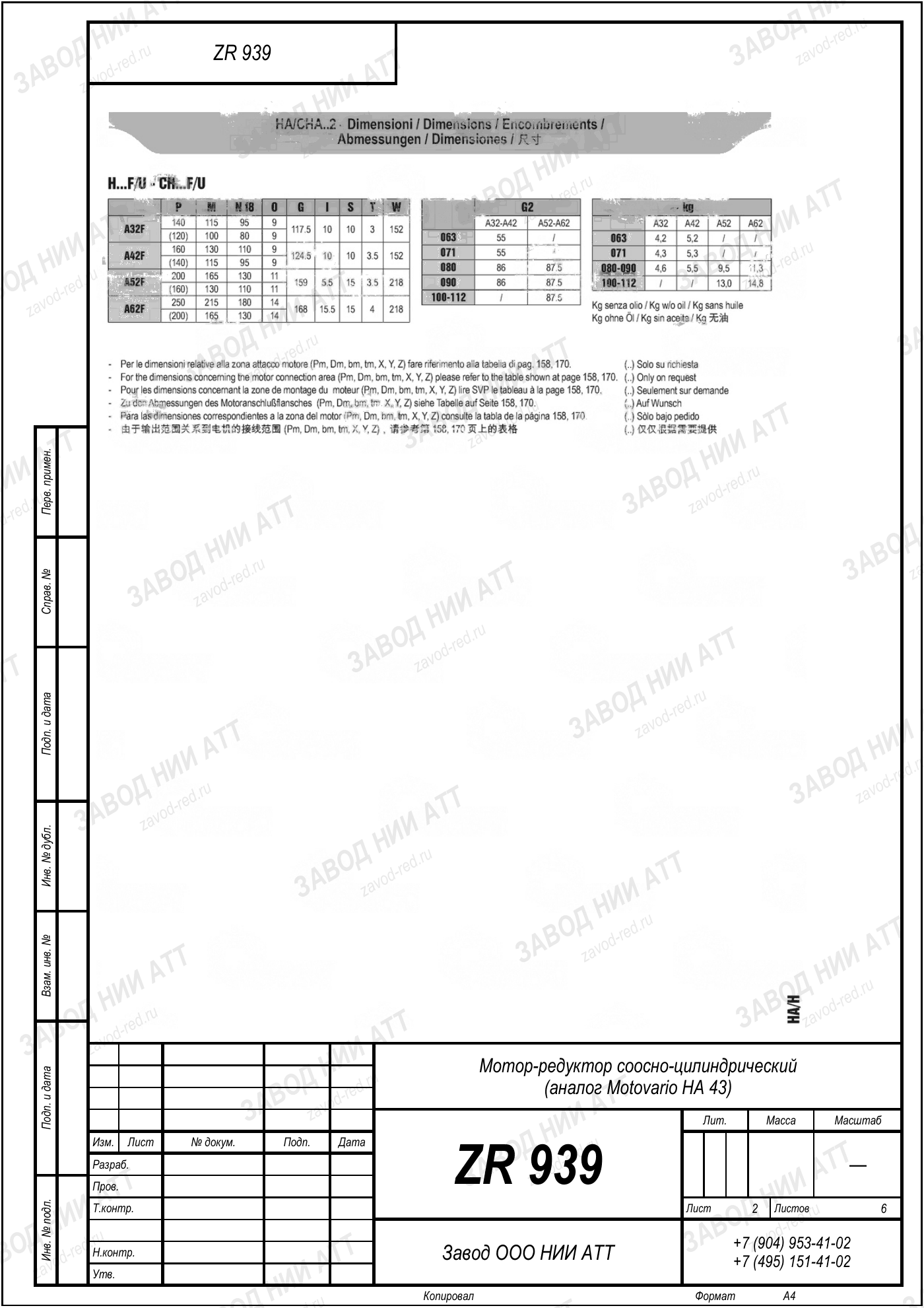

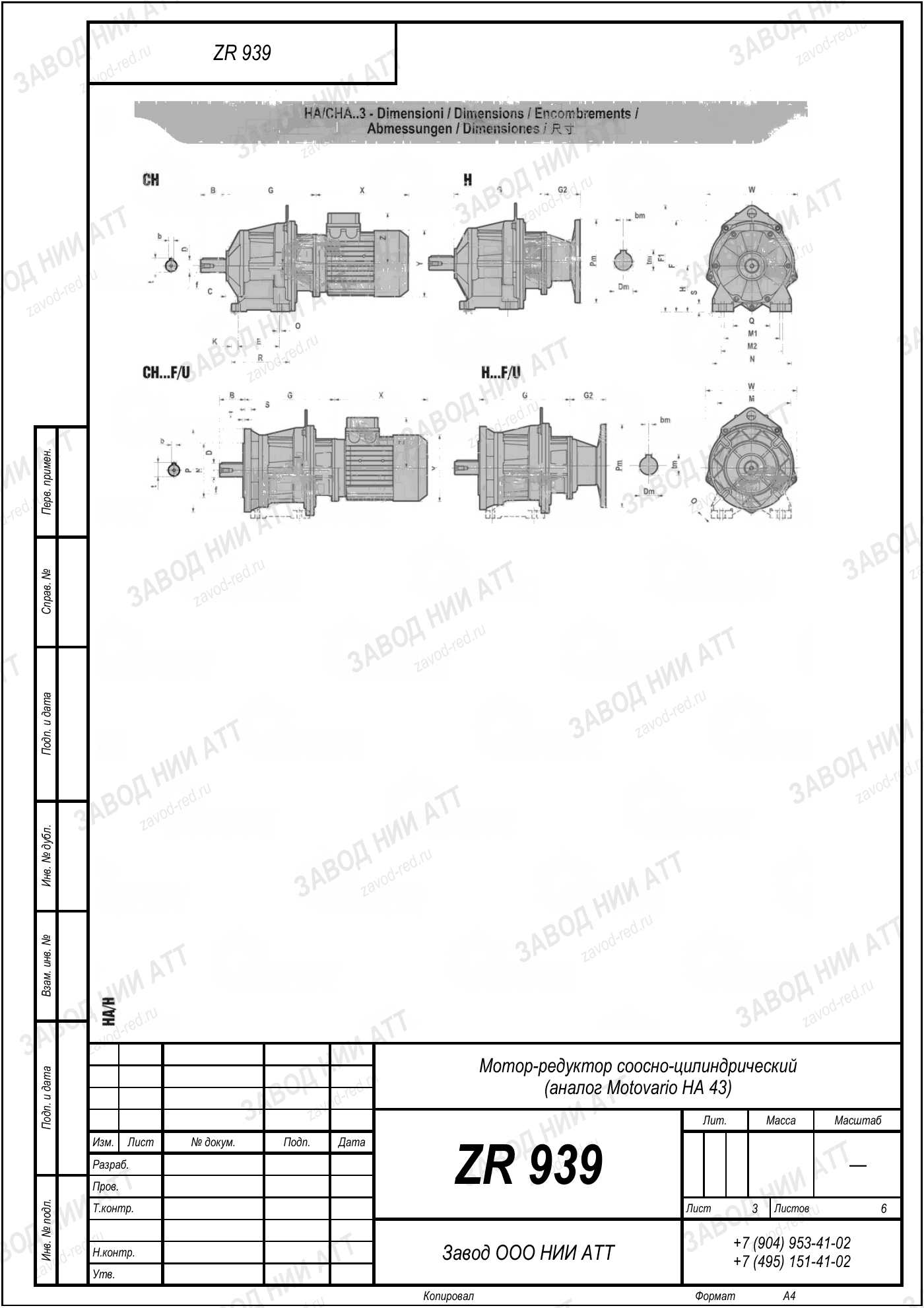

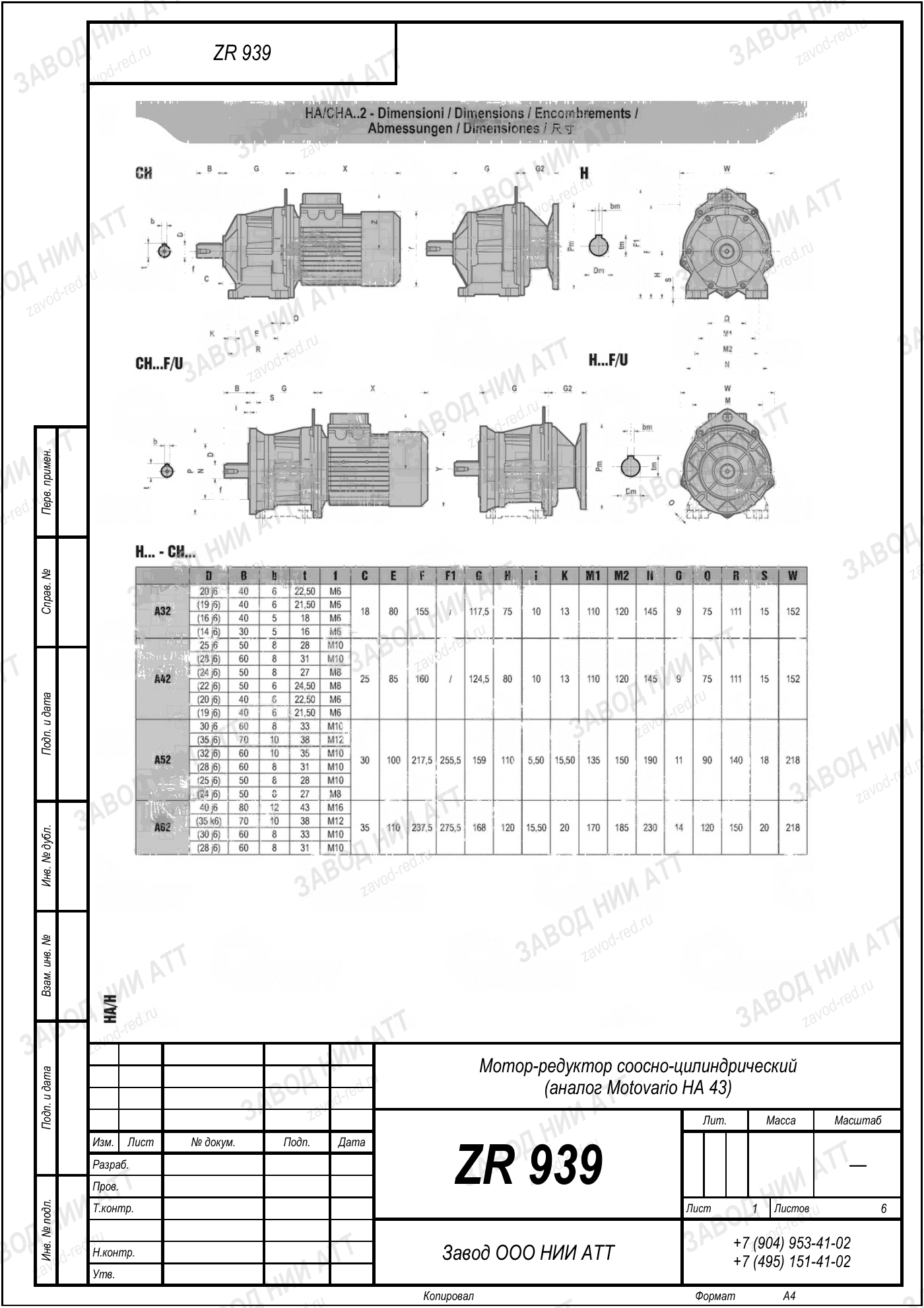

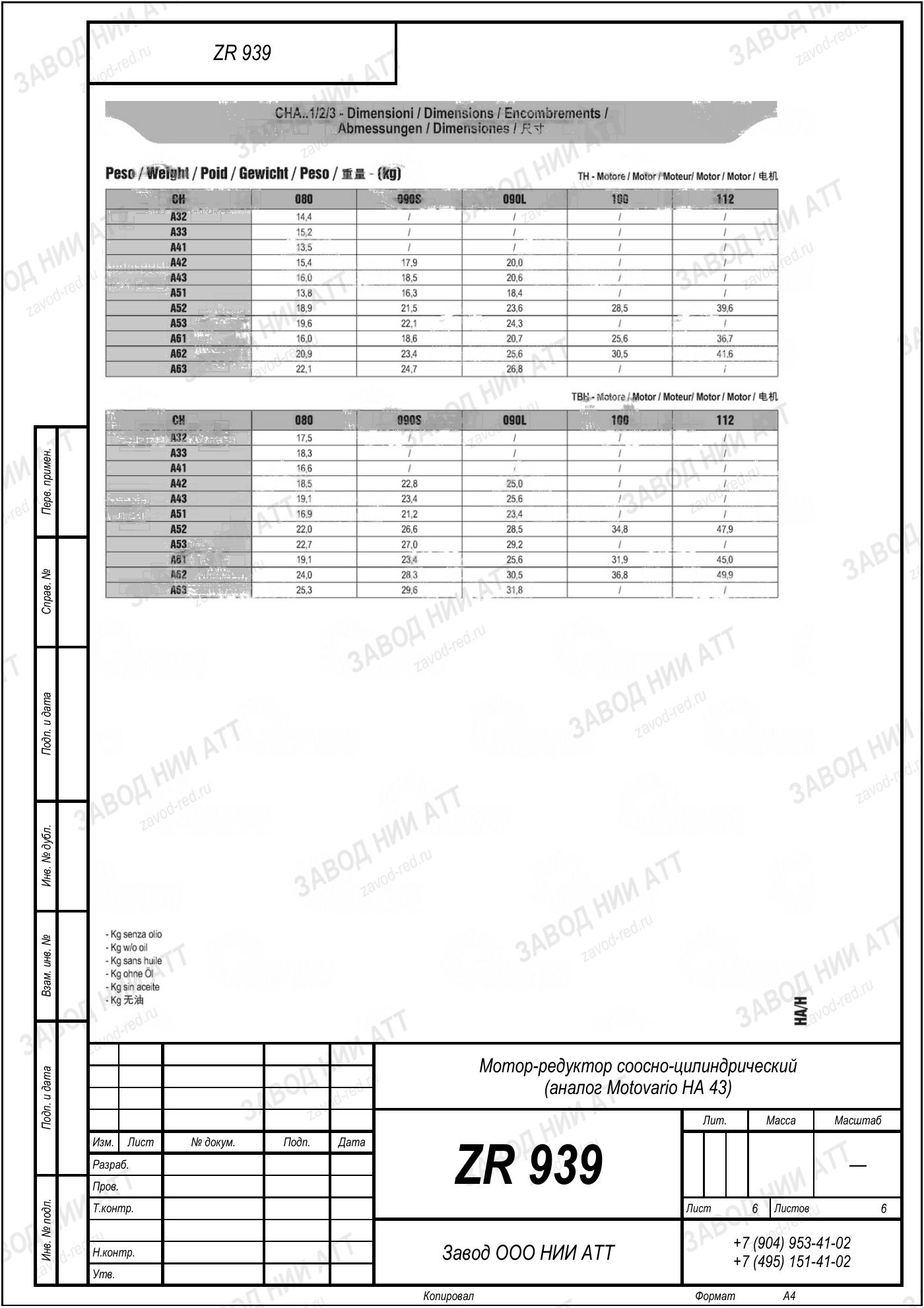

Габаритный и присоединительный чертёж модели Motovario HA — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Motovario HA у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | HA | семейство редукторов с общей кинематикой — соосно-цилиндрический |
|---|---|---|
| Передаточное число | i=4 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 2,2 кВт | здесь стоит такой двигатель; по исполнениям модели разброс см. модель |
| Момент на выходе | 64 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | CB 083, CS 80, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 4 — отсюда 326 об/мин на выходе, и мощность двигателя 2,2 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Соответствие в нашей номенклатуре — ZR 939, подтверждаем расчётом под вашу нагрузку.
Рядом с этой серией производитель выпускает CB 083, CS 80, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CB083, CS80, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 939 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Motovario HA. Проверьте их по своей машине.
Геометрия у ZR 939 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Не переносите сюда сроки соседа по ряду — быстроходное исполнение изнашивается иначе. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Ближайшие передаточные в ряду Motovario HA — габарит общий, обороты на выходе другие:
На выходном валу 326 об/мин при стандартных 1450 об/мин на входе. Передаточное 4 — это отношение входной скорости к выходной.
Номинальный момент на выходе 64 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 2,2 кВт — пришлите данные, посчитаем.
Сверлить и резать под ZR 939 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Смотрите на обороты: эта позиция даёт 326 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Ряд Motovario HA насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — быстроходное исполнение: 326 об/мин на выходе и момент 64 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
ZR 939 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario HA · 2,2 кВт, i=4 (эта позиция) | ZR 939 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
