Motovario HA 42 i=6 с двигателем 2,2 кВт — быстроходное исполнение, 211 об/мин на выходе при моменте 99 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Скорость под центрифуг, дымососов и машин с маховиком; момент средний — это уровень привода транспортёров средней производительности и мешалок. Оговорка: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Отличие от соседних серий. H — базовое исполнение под муфту с двигателем; IH — со встроенным входным валом; PH — под муфту с эластичным сочленением; CH — с компактным (фланцевым) двигателем. Типоразмеры по номеру корпуса 030…140 (чугун) и A30…A60 (алюминий, линейка HA).
Что даёт эта позиция на машине. При 211 об/мин и моменте 99 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 2,21 м/с при тяговом усилии 990 Н; через шкив ⌀160 мм на выходной вал придёт около 1238 Н радиальной нагрузки. 2,2 кВт на 380 В — это примерно 5,2 А в рабочем режиме, посадка — фланец IEC 100. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. 0,3 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. На один типоразмер Motovario HA 42 приходится 46 передаточных: нижняя граница 3, верхняя 572. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=7 (207 об/мин), вверх — i=5 (290 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 2,2 кВт — 9-я мощность из 10. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Под заказ идёт оригинальный Motovario HA 42, со склада — ZR 939: сажается на то же место, раму переделывать не нужно.

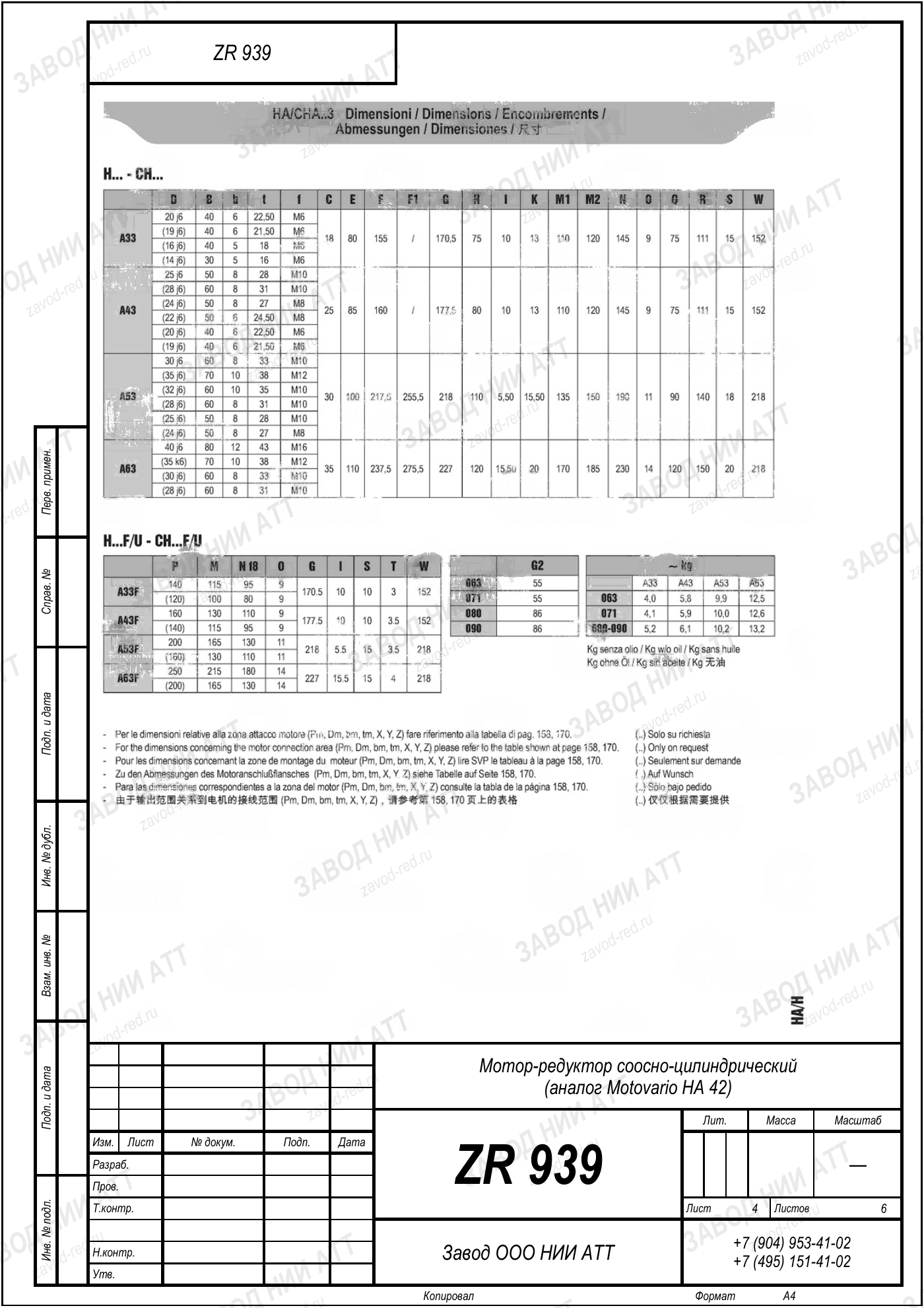

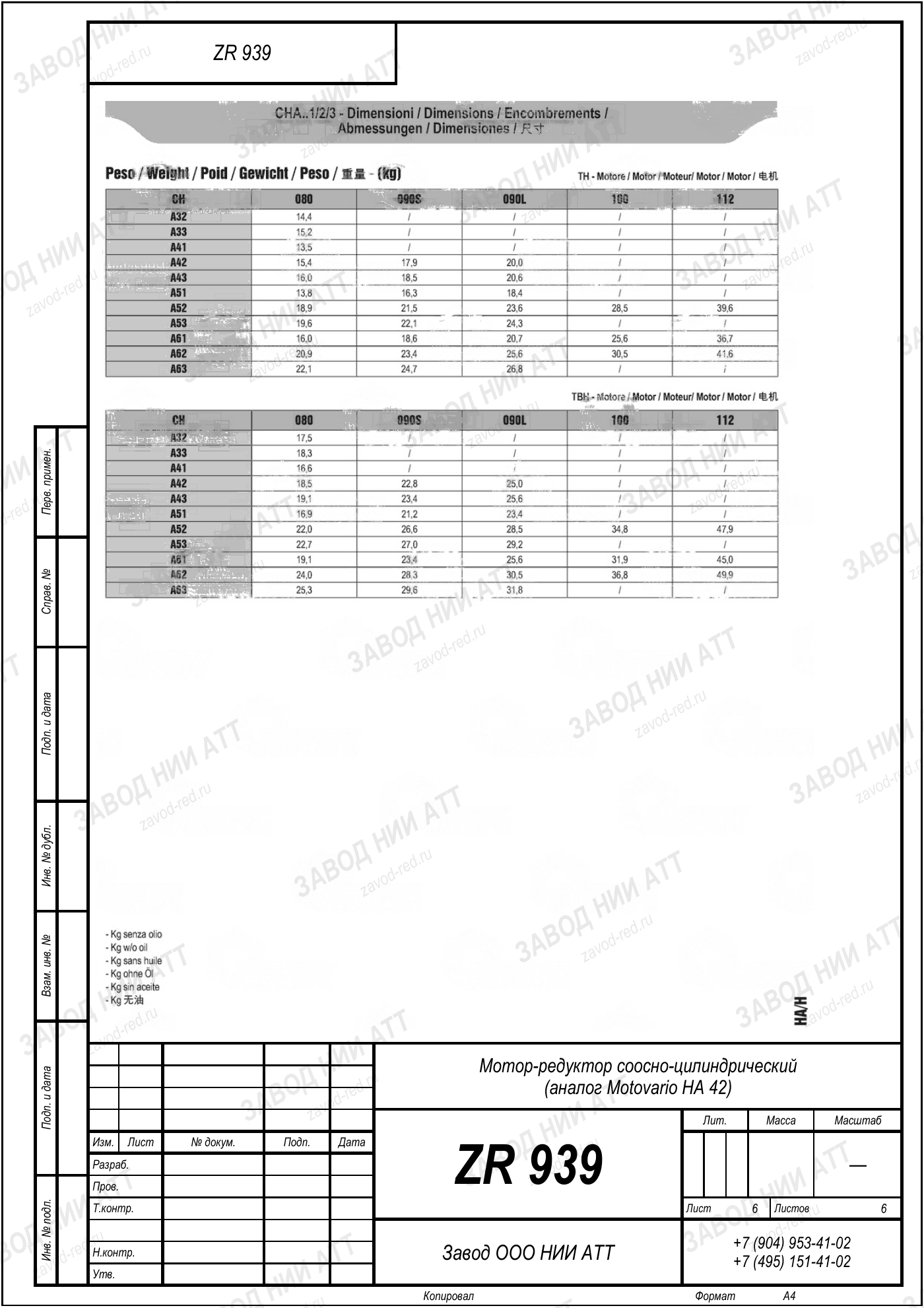

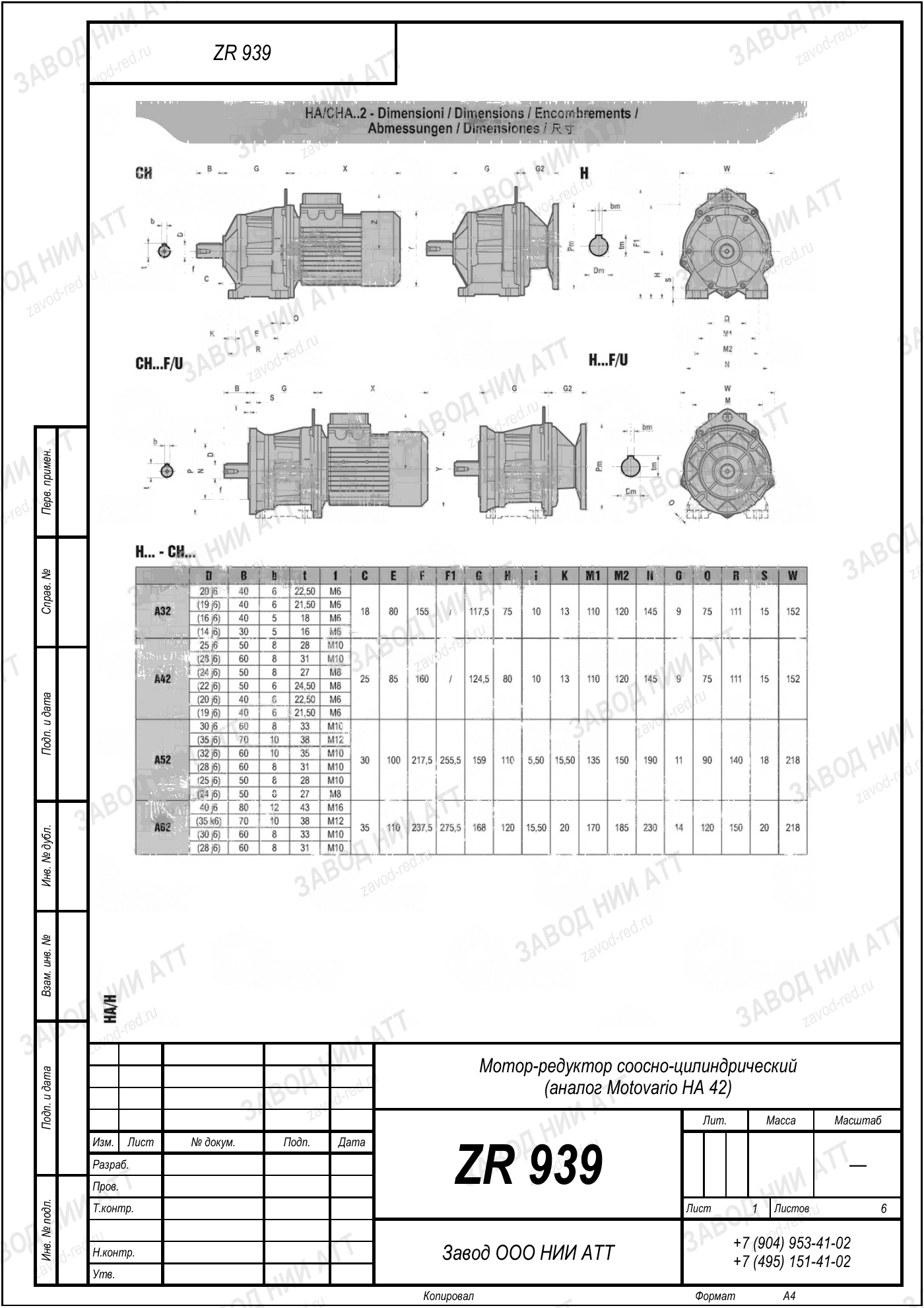

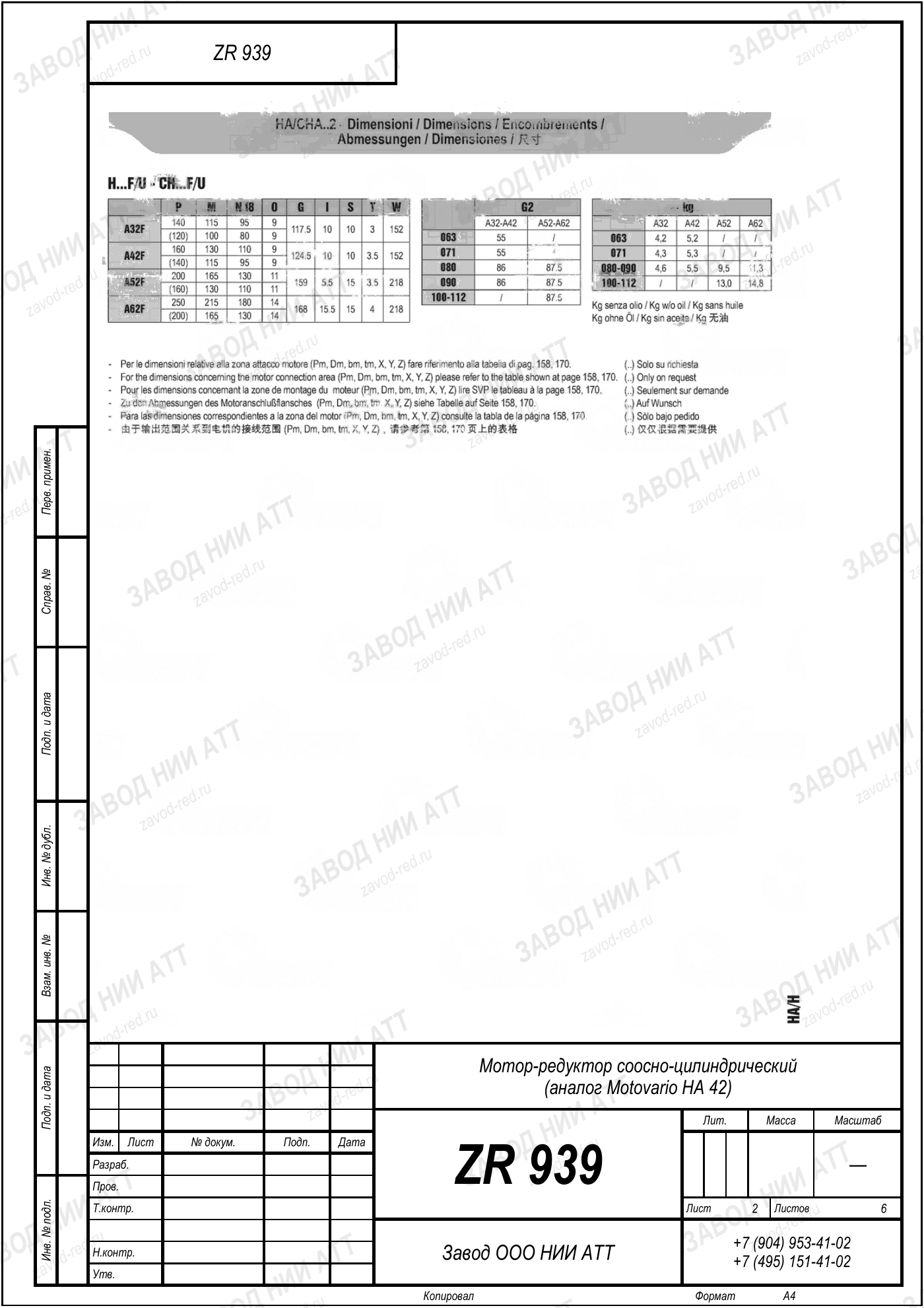

Габаритный и присоединительный чертёж модели Motovario HA 42 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Motovario HA 42 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | HA | показывает, какая передача внутри корпуса — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 42 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=6 | жёстко привязано к этому исполнению; у модели в целом — ряд 3–134 |
| Мощность двигателя | 2,2 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,1–3 кВт |
| Момент на выходе | 99 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | CB 083, CS 80, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 6 — отсюда 211 об/мин на выходе, и мощность двигателя 2,2 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
Этой позиции отвечает ZR 939 — соответствие считаем по нагрузке, а не по таблице кодов.
Рядом с этой серией производитель выпускает CB 083, CS 80, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CB083, CS80, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 939 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Motovario HA 42 они другие.
По размерам ZR 939 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Скорость даёт нагрев и вибрацию — через неделю работы проверьте биение муфты и крепёж основания.
Не переносите сюда сроки соседа по ряду — быстроходное исполнение изнашивается иначе. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Ближайшие передаточные в ряду Motovario HA 42 — габарит общий, обороты на выходе другие:
На выходном валу 211 об/мин при стандартных 1450 об/мин на входе. Передаточное 6 — это отношение входной скорости к выходной.
Номинальный момент на выходе 99 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 2,2 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
ZR 939 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Ключ — передаточное число. Оно фиксирует 211 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Одно название Motovario HA 42 носят десятки разных приводов. Эта позиция — быстроходное исполнение: 211 об/мин на выходе и момент 99 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 939.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario HA 42 · 2,2 кВт, i=6 (эта позиция) | ZR 939 |
| Motovario HA 42 · прочие исполнения (0,1–3 кВт, i=3–572) | ZR 939 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
