Motovario HA 32 в исполнении i=7 с двигателем 3 кВт — быстроходное исполнение: на выходном валу 176 об/мин при моменте 163 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Обороты подходят для вентиляторов, сепараторов и приводов с большой инерцией. Момент здесь средний — рабочий диапазон для конвейеров средней ширины и мешалок жидких сред; консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Про серию. H — базовое исполнение под муфту с двигателем; IH — со встроенным входным валом; PH — под муфту с эластичным сочленением; CH — с компактным (фланцевым) двигателем. Типоразмеры по номеру корпуса 030…140 (чугун) и A30…A60 (алюминий, линейка HA).
Что даёт эта позиция на машине. При 176 об/мин и моменте 163 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 2,9 м/с при тяговом усилии 1035 Н; через шкив ⌀200 мм на выходной вал придёт около 1630 Н радиальной нагрузки. 3 кВт на 380 В — это примерно 6,9 А в рабочем режиме, посадка — фланец IEC 100. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Скорость ленты проще считать от оборота: 0,3 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Выходные обороты задаёт передаточное — у Motovario HA 32 их 46, от 3 до 572. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=9 (161 об/мин), вверх — i=6 (242 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Motovario HA 32 доступен как импортная поставка; замена из нашей номенклатуры — ZR 939, посадка один в один.

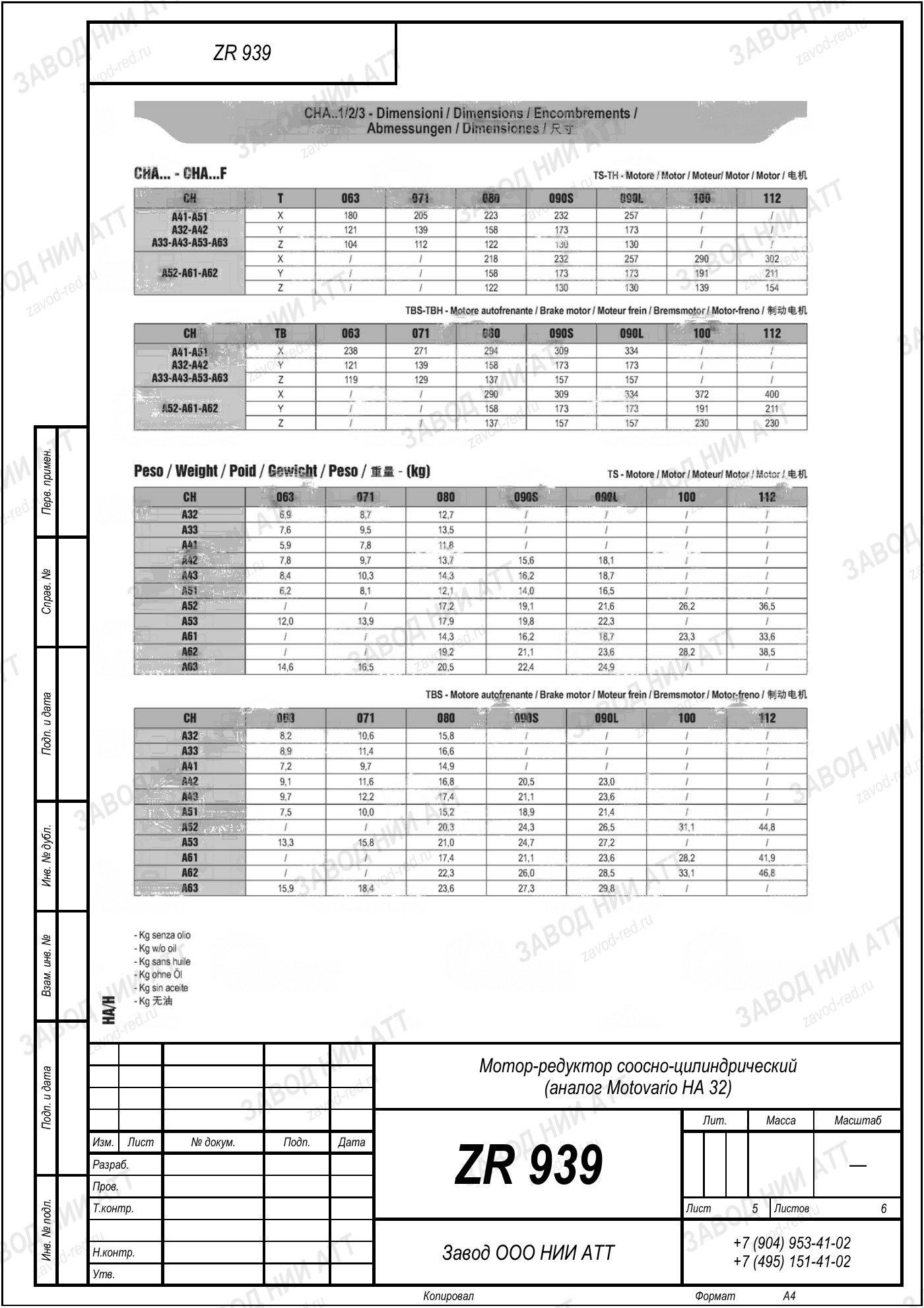

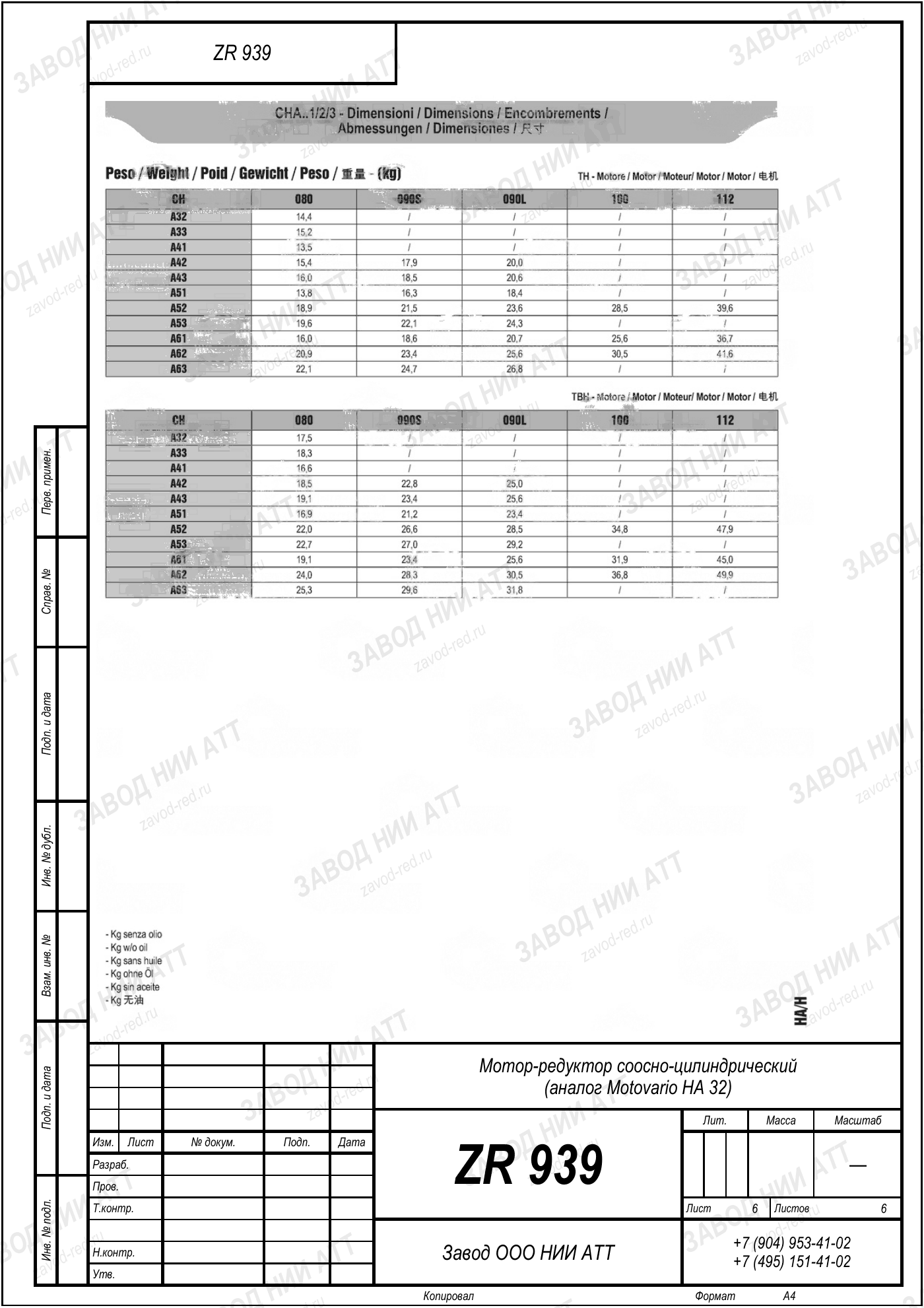

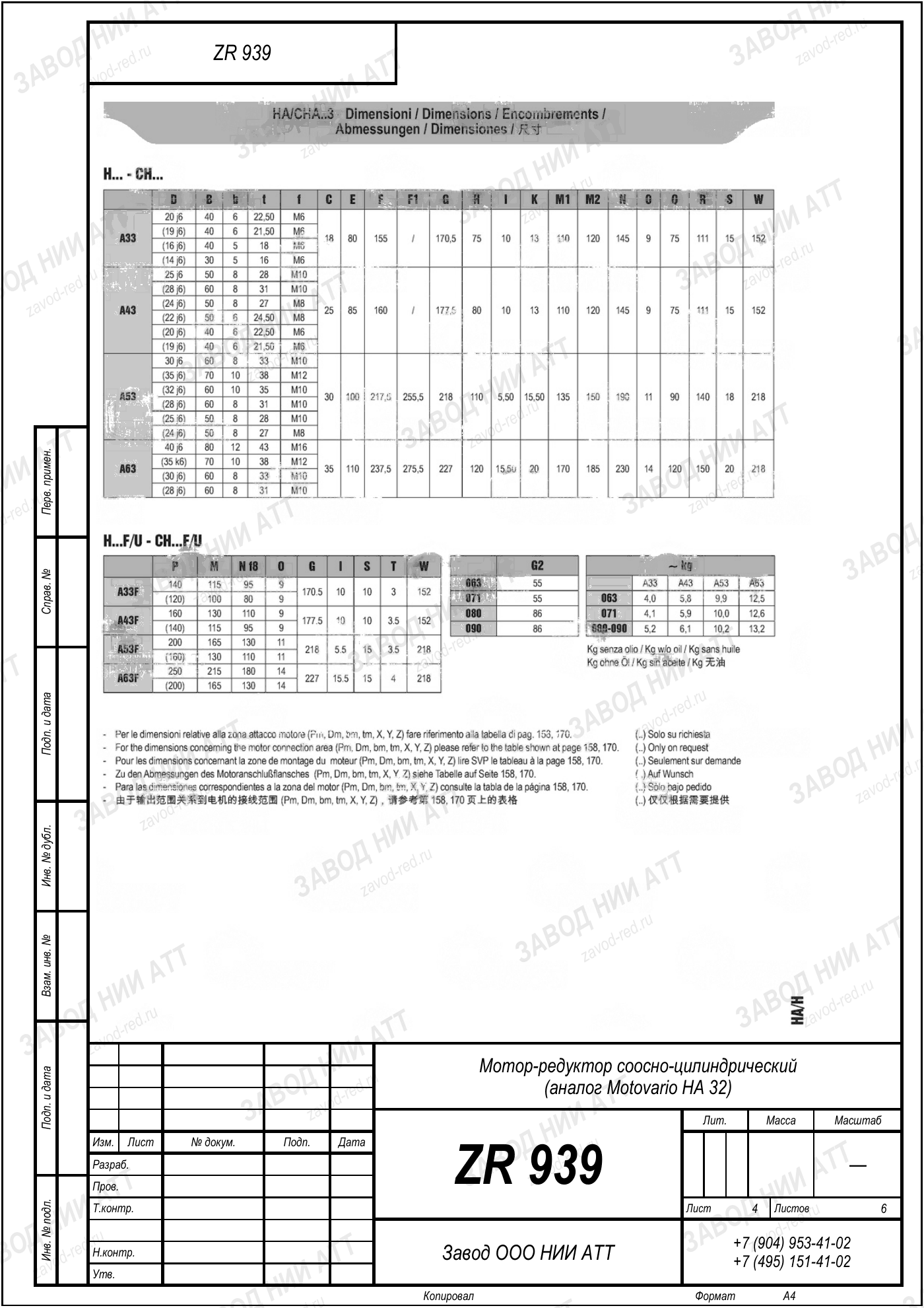

Габаритный и присоединительный чертёж модели Motovario HA 32 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Motovario HA 32 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | HA | конструктивный признак всей линейки: редуктор соосно-цилиндрический |
|---|---|---|
| Типоразмер | 32 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=7 | во столько раз обороты на выходе ниже входных; по модели — 3–134 |
| Мощность двигателя | 3 кВт | для этой позиции; вся линейка модели укладывается в 0,1–3 кВт |
| Момент на выходе | 163 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | CB 083, CS 80, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
| Обозначения модели | HA 32, 33, HA 42, 43 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 7 — отсюда 176 об/мин на выходе, и мощность двигателя 3 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Соответствие в нашей номенклатуре — ZR 939, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как HA 32, 33, HA 42, 43 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: HA32, 33, HA42, 43. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает CB 083, CS 80, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CB083, CS80, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 939 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Прежде чем оформлять Motovario HA 32, сверьте четыре числа: по ним позиция и определяется.
ZR 939 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Не переносите сюда сроки соседа по ряду — быстроходное исполнение изнашивается иначе. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Ближайшие передаточные в ряду Motovario HA 32 — габарит общий, обороты на выходе другие:
На выходном валу 176 об/мин при стандартных 1450 об/мин на входе. Передаточное 7 — это отношение входной скорости к выходной.
Номинальный момент на выходе 163 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 3 кВт. Дайте мощность и обороты мотора, посчитаем.
Наложите чертёж ZR 939 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 176 в минуту — нужна другая ступень, передаточное здесь фиксированное.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
По названию Motovario HA 32 исполнение не определить — нужны числа. Эта позиция — быстроходное исполнение: 176 об/мин на выходе и момент 163 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 939.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario HA 32 · 3 кВт, i=7 (эта позиция) | ZR 939 |
| Motovario HA 32 · прочие исполнения (0,1–3 кВт, i=3–572) | ZR 939 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
