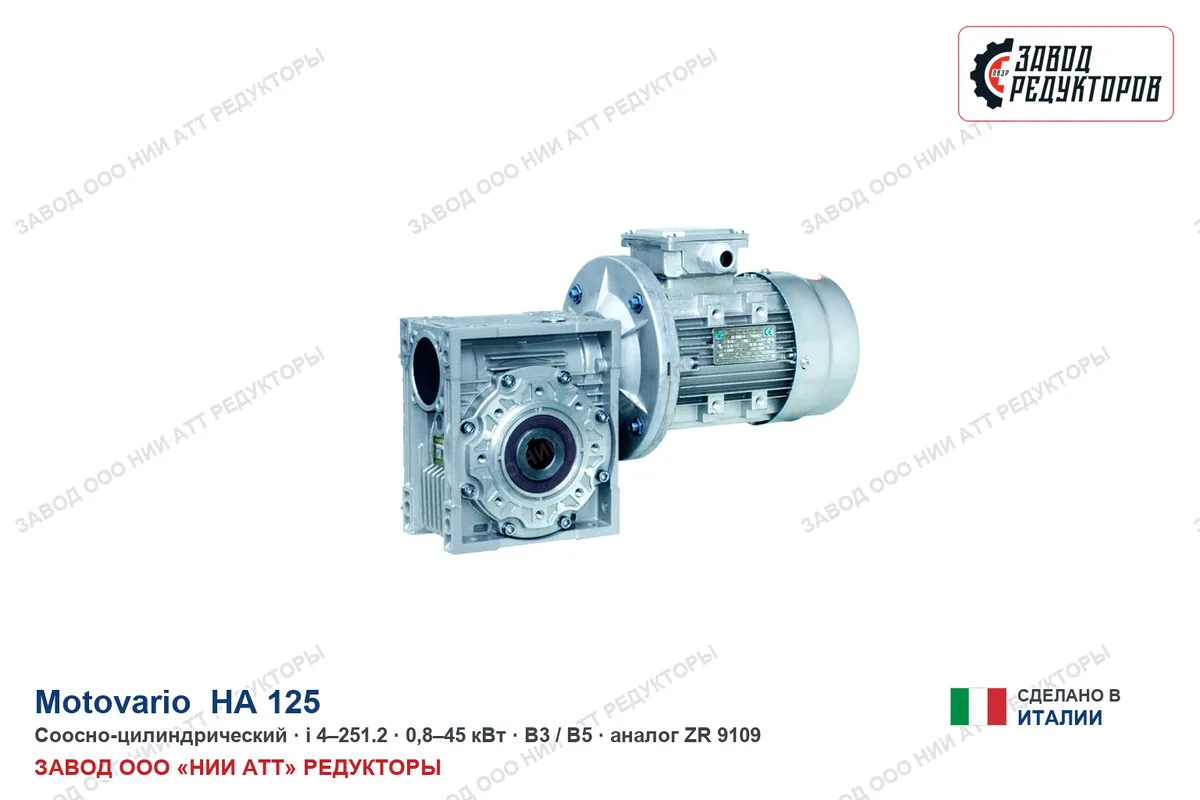

Исполнение Motovario HA 125 i=72 с двигателем 4 кВт: по классу среднетихоходное, 19 об/мин на выходном валу при моменте 1960 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Позиция для ленточных и цепных конвейеров, элеваторов, питателей. Момент очень высокий — как раз под задачи дробильного оборудования и больших барабанов; основание должно быть жёстким — реактивный момент разворачивает корпус.
Про серию. H — базовое исполнение под муфту с двигателем; IH — со встроенным входным валом; PH — под муфту с эластичным сочленением; CH — с компактным (фланцевым) двигателем. Типоразмеры по номеру корпуса 030…140 (чугун) и A30…A60 (алюминий, линейка HA).
Что даёт эта позиция на машине. При 19 об/мин и моменте 1960 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,2 м/с при тяговом усилии 19600 Н; через шкив ⌀160 мм на выходной вал придёт около 24500 Н радиальной нагрузки. Двигатель 4 кВт с фланцем IEC 112 тянет 8,9 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Тихоходный вал проворачивается за 3,2 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Не подошло это передаточное — в ряду Motovario HA 125 их 34, от 4 до 251. Это исполнение 23-е по счёту: следующая ступень вниз по скорости — i=78 (19 об/мин), вверх — i=65 (22 об/мин). По двигателю ряд идёт от 0,75 до 45 кВт, здесь 4 кВт — 6-я мощность из 16. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Motovario HA 125 доступен как импортная поставка; замена из нашей номенклатуры — ZR 9109, посадка один в один.
Габаритный и присоединительный чертёж модели Motovario HA 125 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Motovario HA 125 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | HA | индекс серии читается как тип редуктора: соосно-цилиндрический |
|---|---|---|
| Типоразмер | 125 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=72 | фиксированное значение из ряда 4–251; сменить его — значит взять другое исполнение |
| Мощность двигателя | 4 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,8–45 кВт |
| Момент на выходе | 1960 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | CS 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 72 — отсюда 19 об/мин на выходе, и мощность двигателя 4 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
По нашему ряду это ZR 9109; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 125 у производителя есть обозначения CS 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CS125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 9109 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Заказ по одному названию Motovario HA 125 обычно и приводит к пересорту. Нужны четыре числа с шильда.
На замену ставим ZR 9109: считаем по моменту и передаточному, а не по каталожному коду.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Масло, уплотнения, периодичность осмотра — под среднетихоходное исполнение всё это считают отдельно. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
В обозначении Motovario HA 125 меняется передаточное число — габарит и крепление прежние:
На выходном валу 19 об/мин при стандартных 1450 об/мин на входе. Передаточное 72 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1960 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 4 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Сверлить и резать под ZR 9109 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 19 об/мин, соседние по ряду — свои значения.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Каталог Motovario HA 125 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднетихоходное исполнение: 19 об/мин на выходе и момент 1960 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 9109 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario HA 125 · 4 кВт, i=72 (эта позиция) | ZR 9109 |
| Motovario HA 125 · прочие исполнения (0,75–45 кВт, i=4–251) | ZR 9109 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
