В этой позиции Motovario CS 60 стоит ступень i=8,96 с двигателем 3 кВт: рабочая скорость 156 об/мин при моменте 183 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Обороты подходят для вентиляторов, центрифуг, приводов с маховой массой. Момент здесь средний — рабочий диапазон для транспортёров средней производительности и мешалок; консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Место серии в линейке. «CS» на офиц. сайте — версия S-серии с компактным двигателем, то же примечание, что для CB.
Что даёт эта позиция на машине. При 156 об/мин и моменте 183 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 2,04 м/с при тяговом усилии 1464 Н; через шкив ⌀200 мм на выходной вал придёт около 1830 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 3 кВт фланец IEC 100. Ток около 6,9 А — если пускатель на линии слабее, менять придётся и его. Время 0,4 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Motovario CS 60 идёт в 27 передаточных — крайние точки ряда 8,96 и 190,76. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=10,97 (132 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Motovario CS 60 доступен как импортная поставка; замена из нашей номенклатуры — ZR 646, посадка один в один.

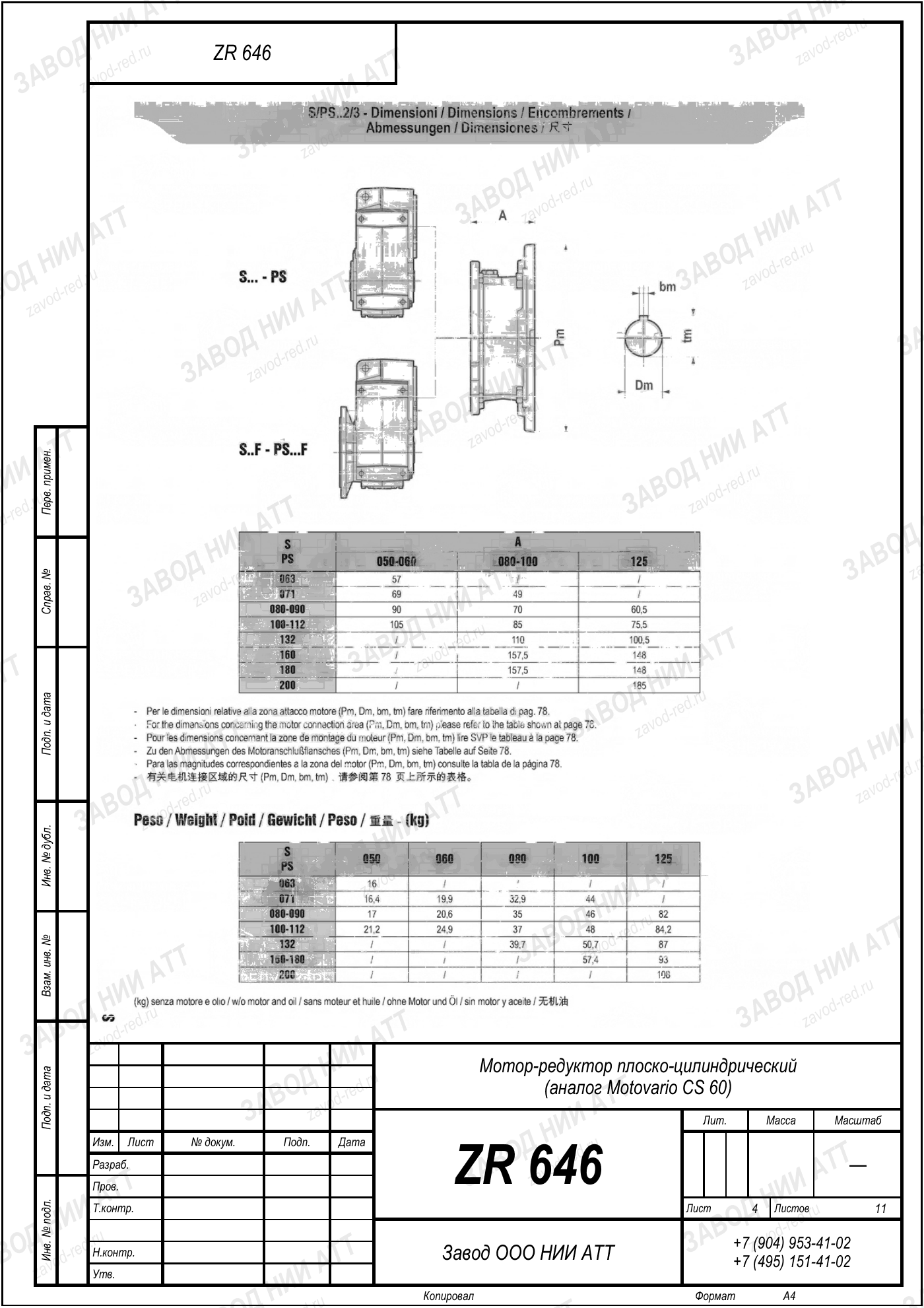

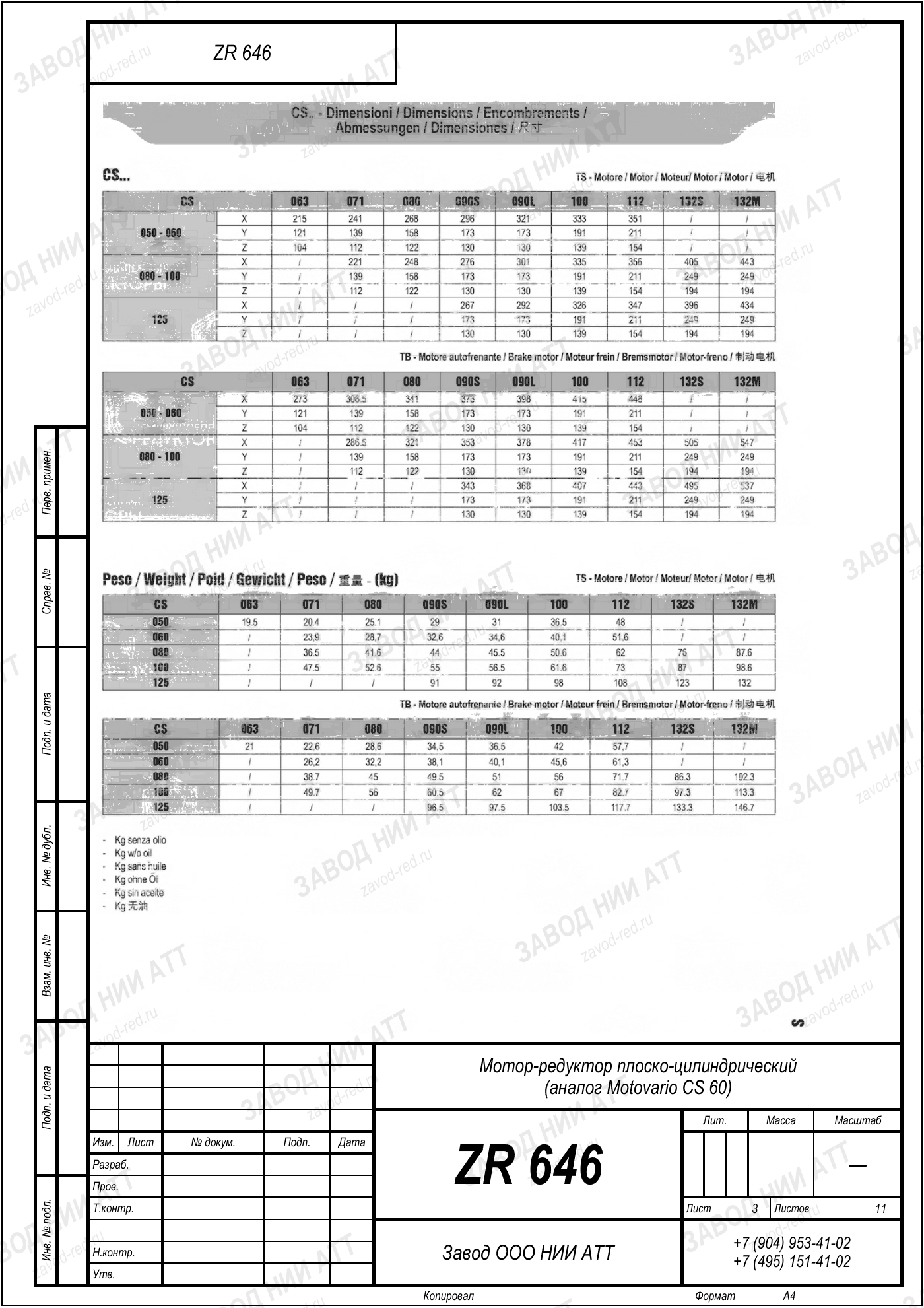

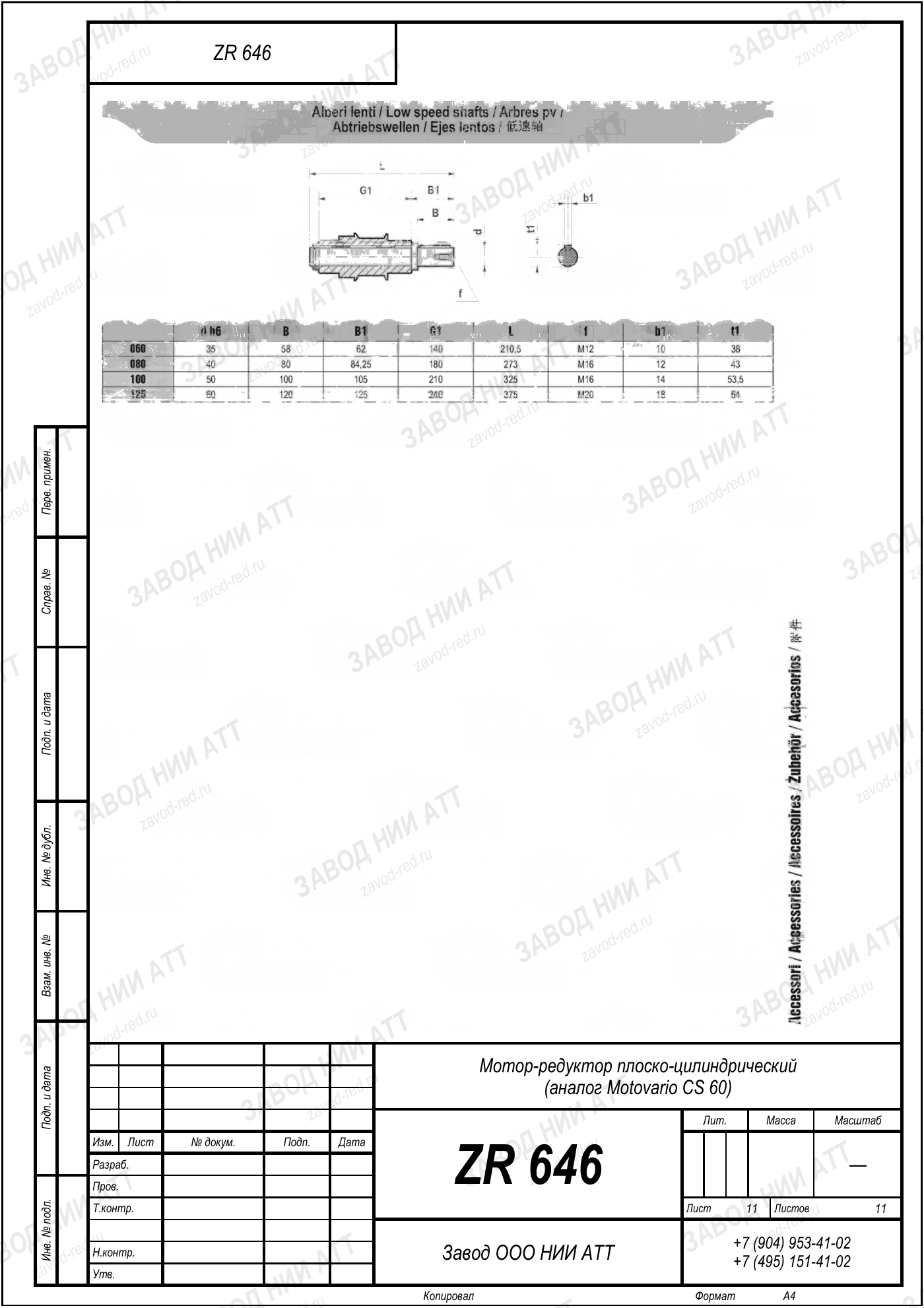

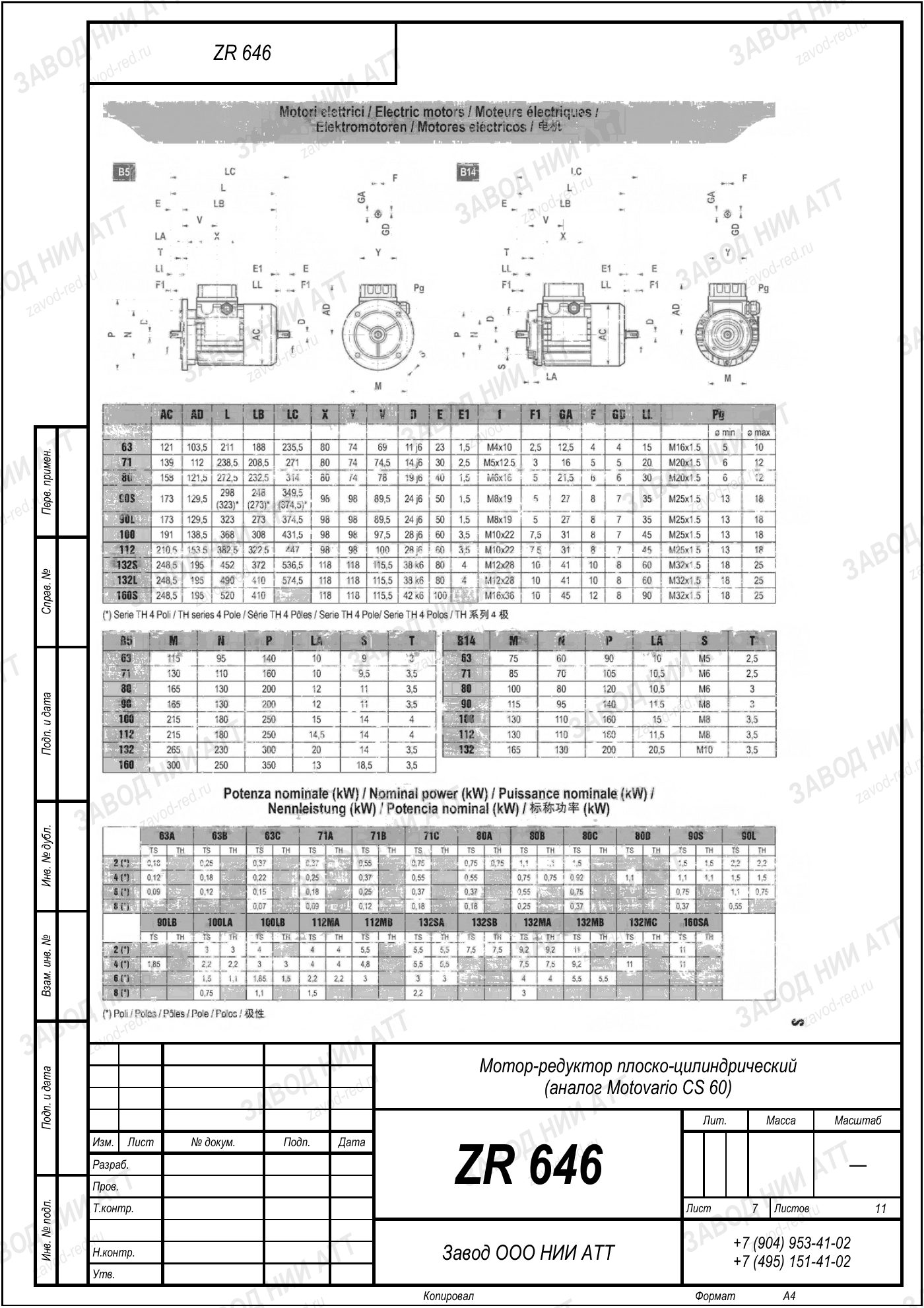

Габаритный и присоединительный чертёж модели Motovario CS 60 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Motovario CS 60 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | CS | говорит о типе передачи, а не о размере — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 60 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Передаточное число | i=8,96 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 3 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,1–3 кВт |
| Момент на выходе | 183 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | HA 62, CB 083, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 8,96 — отсюда 156 об/мин на выходе, и мощность двигателя 3 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Соответствие в нашей номенклатуре — ZR 646, подтверждаем расчётом под вашу нагрузку.
Рядом с этой серией производитель выпускает HA 62, CB 083, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA62, CB083, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 646 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Motovario CS 60 они другие.
Геометрия у ZR 646 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Регламент задаёт скорость: исполнение здесь быстроходное, график ТО берут по его строке, а не общий на модель. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Ближайшие передаточные в ряду Motovario CS 60 — габарит общий, обороты на выходе другие:
На выходном валу 156 об/мин при стандартных 1450 об/мин на входе. Передаточное 8,96 — это отношение входной скорости к выходной.
Номинальный момент на выходе 183 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 3 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Сверлить и резать под ZR 646 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Сравните 156 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Motovario CS 60.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Внешне позиции Motovario CS 60 не различить: разница внутри, в передаче. Эта позиция — быстроходное исполнение: 156 об/мин на выходе и момент 183 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 646 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario CS 60 · 3 кВт, i=8,96 (эта позиция) | ZR 646 |
| Motovario CS 60 · прочие исполнения (0,1–3 кВт, i=8,96–190,76) | ZR 646 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
