Исполнение Motovario CS 50 i=3,77 с двигателем 2,2 кВт: по классу быстроходное, 374 об/мин на выходном валу при моменте 56 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Позиция для вентиляторов, сепараторов и приводов с большой инерцией. Момент средний — как раз под задачи конвейеров до метра шириной и перемешивающих устройств; вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Место серии в линейке. «CS» на офиц. сайте — версия S-серии с компактным двигателем, то же примечание, что для CB.
Что даёт эта позиция на машине. При 374 об/мин и моменте 56 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 6,17 м/с при тяговом усилии 356 Н; через шкив ⌀200 мм на выходной вал придёт около 560 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 2,2 кВт нужен и фланец IEC 100 по посадке, и линия, держащая 5,2 А при 380 В. Не сойдётся одно из двух — привод не пустят. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,2 с, быстрее делает только меньшее передаточное число.
Место в ряду. 36 передаточных на Motovario CS 50: с 3,77 ряд начинается, на 128,51 заканчивается. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=4,22 (344 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 2,2 кВт — 9-я мощность из 10. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Эту позицию закрываем двумя путями: поставкой оригинала Motovario CS 50 и нашим ZR 636 с теми же присоединительными размерами.

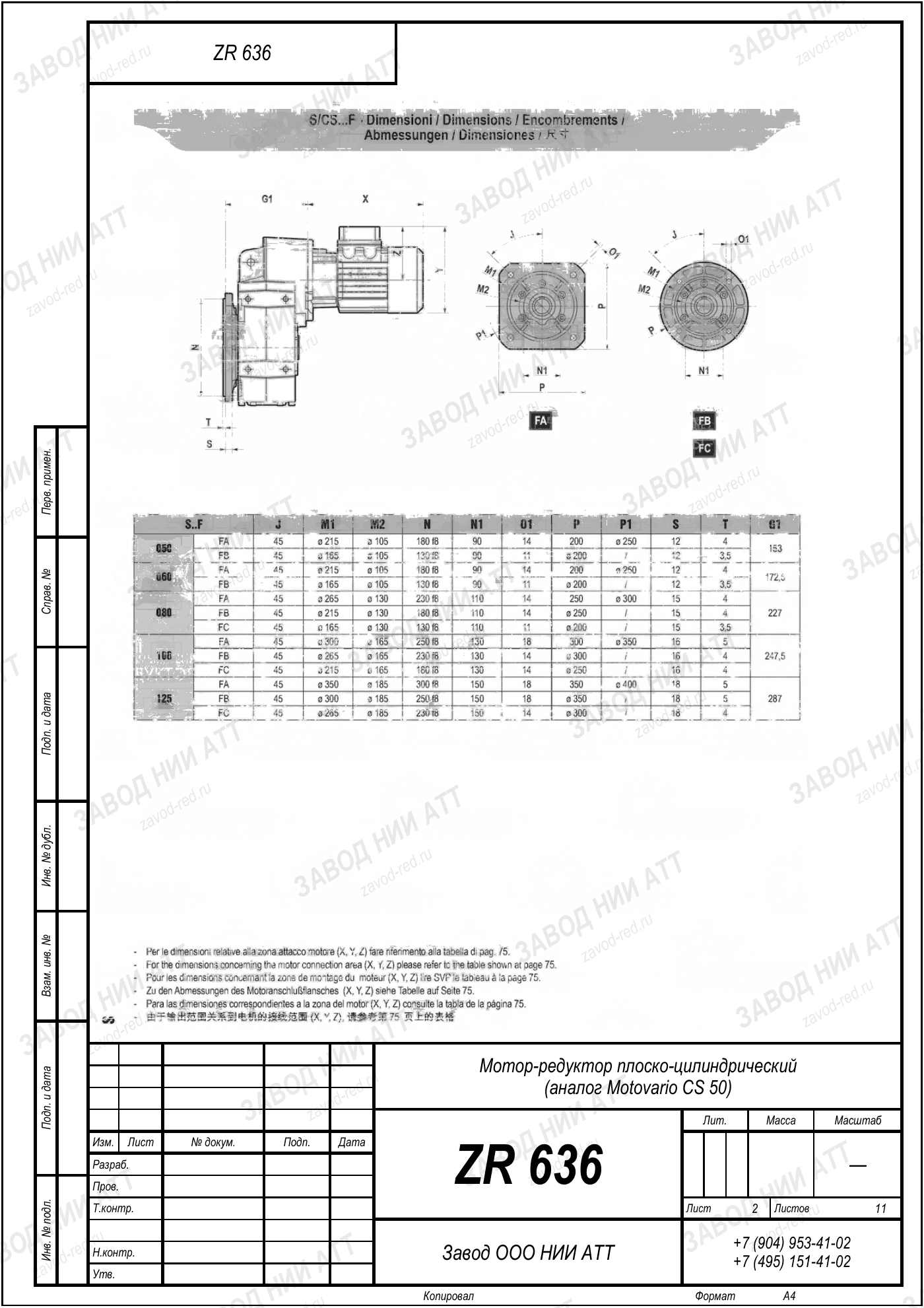

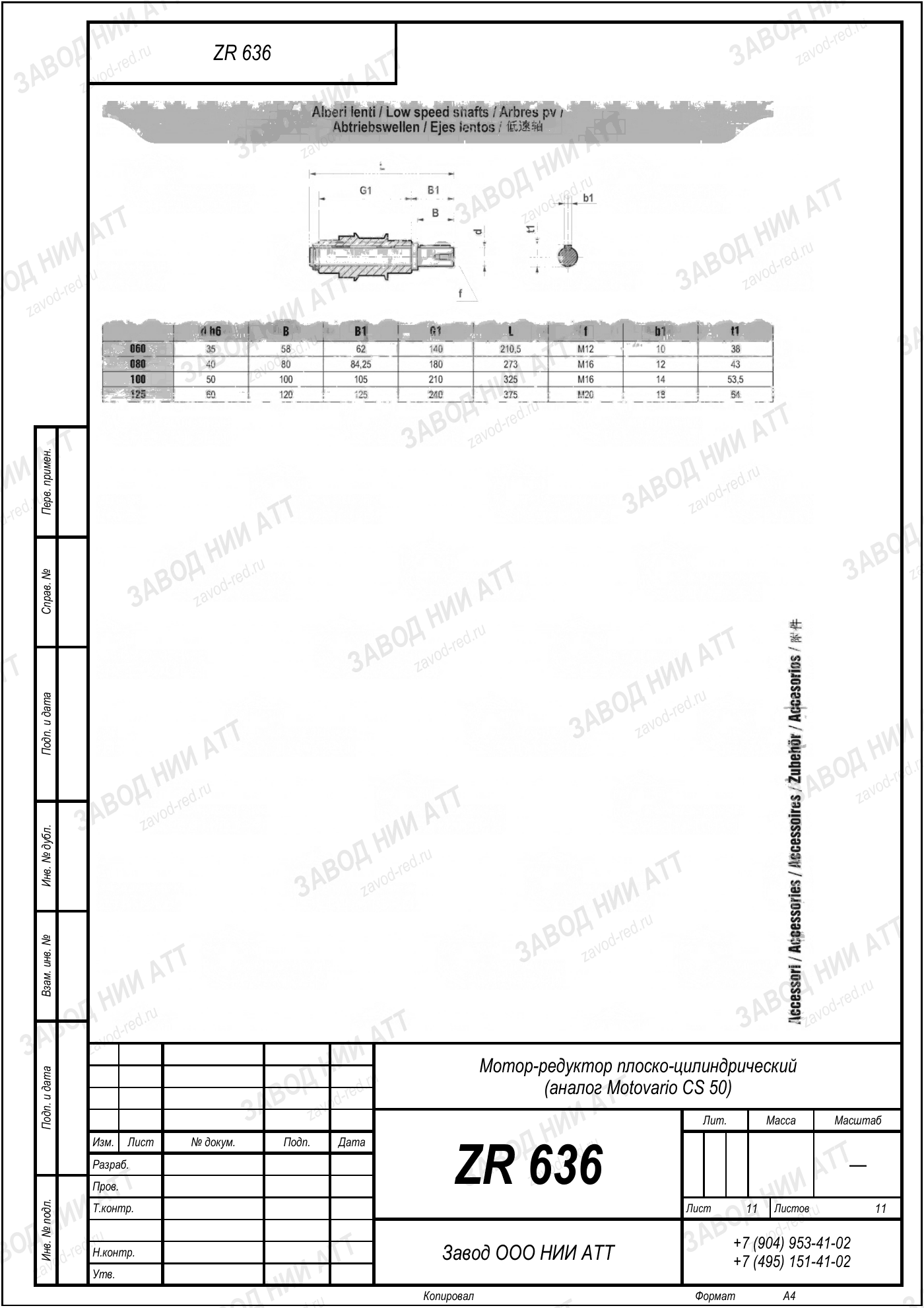

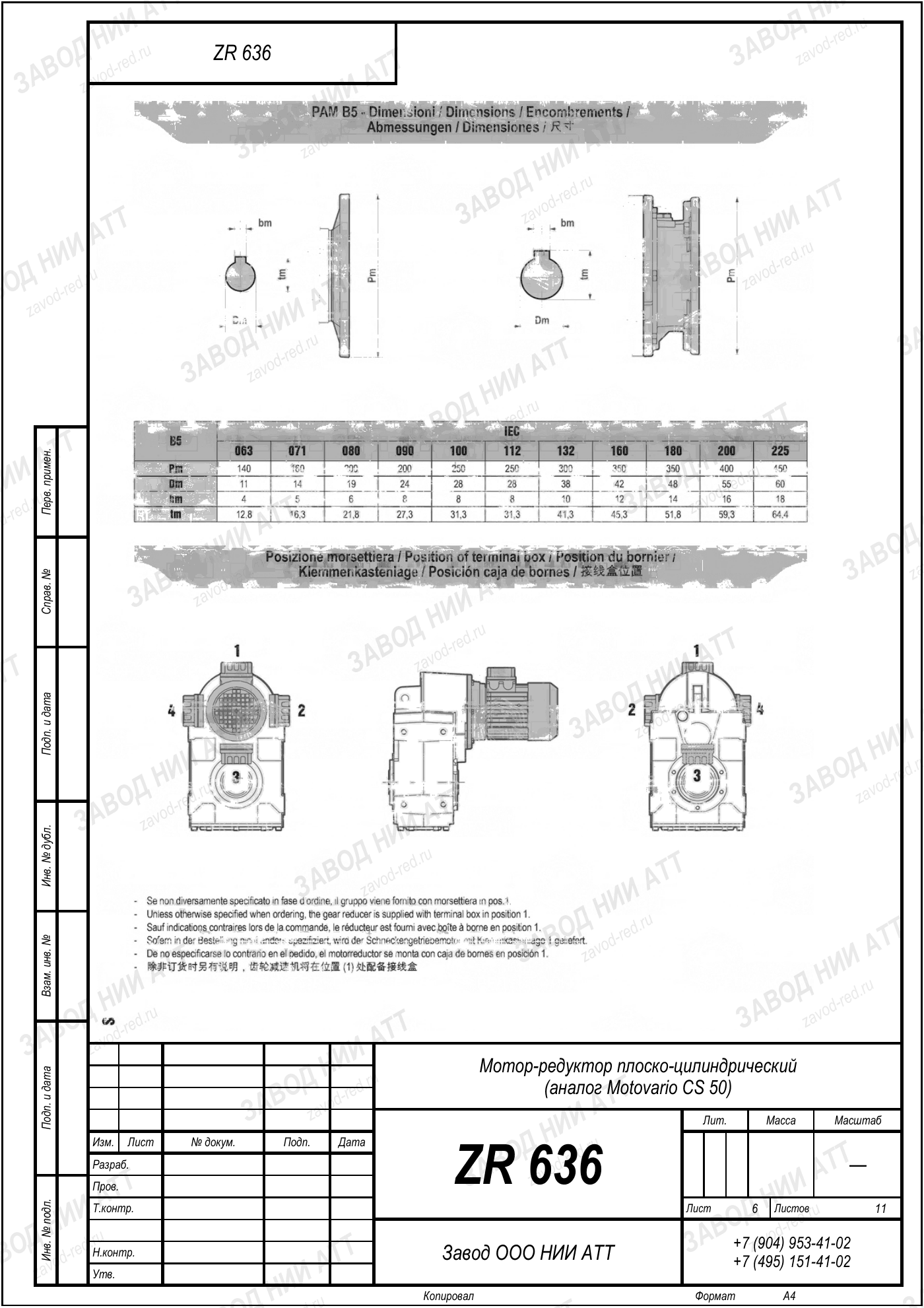

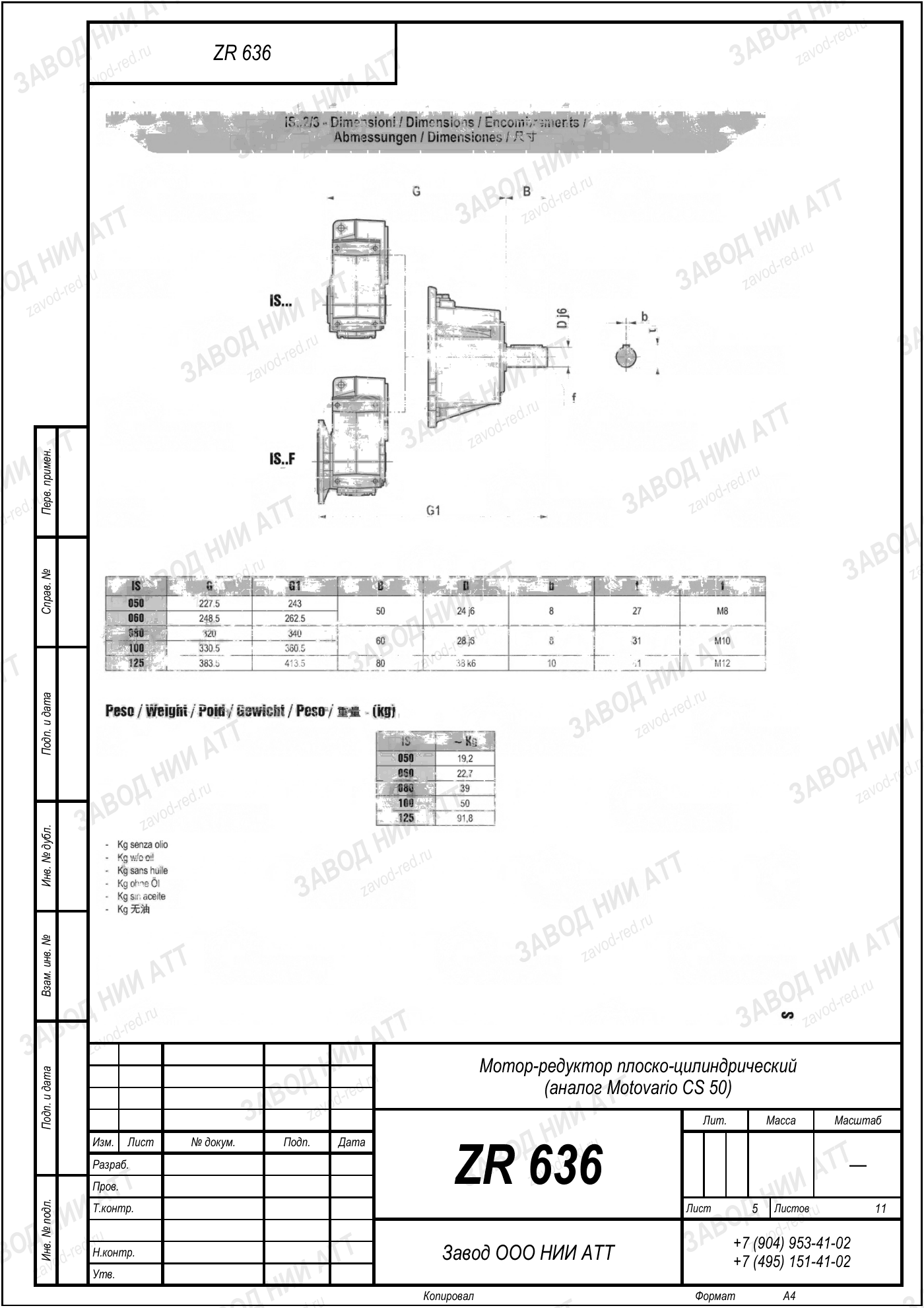

Габаритный и присоединительный чертёж модели Motovario CS 50 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Motovario CS 50 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | CS | указывает, какой передачей понижаются обороты — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 50 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=3,77 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 2,2 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–3 кВт |
| Момент на выходе | 56 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | HA 62, CB 083, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 3,77 — отсюда 374 об/мин на выходе, и мощность двигателя 2,2 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
В нашей номенклатуре этой позиции соответствует ZR 636: подбираем по моменту и передаточному, а не по названию.
Рядом с этой серией производитель выпускает HA 62, CB 083, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA62, CB083, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 636 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
На замену ставим ZR 636: считаем по моменту и передаточному, а не по каталожному коду.
Скорость даёт нагрев и вибрацию — через неделю работы проверьте биение муфты и крепёж основания.
Нормы нагрева и вибрации завязаны на обороты, поэтому быстроходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
В обозначении Motovario CS 50 меняется передаточное число — габарит и крепление прежние:
На выходном валу 374 об/мин при стандартных 1450 об/мин на входе. Передаточное 3,77 — это отношение входной скорости к выходной.
Номинальный момент на выходе 56 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 2,2 кВт — пришлите данные, посчитаем.
Сверлить и резать под ZR 636 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Motovario CS 50 обороты другие: выше передаточное — медленнее вал и больше момент.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
У Motovario CS 50 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — быстроходное исполнение: 374 об/мин на выходе и момент 56 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 636.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario CS 50 · 2,2 кВт, i=3,77 (эта позиция) | ZR 636 |
| Motovario CS 50 · прочие исполнения (0,1–3 кВт, i=3,77–128,51) | ZR 636 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
