Это среднетихоходное исполнение Motovario CS 125: передаточное i=68,4 с двигателем 3 кВт даёт 20 об/мин на выходе при моменте 1400 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Такие обороты нужны в приводах ленточных транспортёров, ковшовых элеваторов и питателей, момент очень высокий — под задачи дробильного оборудования и больших барабанов. Помните: раму считайте на реактивный момент, анкеры на срез.
Отличие от соседних серий. «CS» на офиц. сайте — версия S-серии с компактным двигателем, то же примечание, что для CB.
Что даёт эта позиция на машине. При 20 об/мин и моменте 1400 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,33 м/с при тяговом усилии 8889 Н; через шкив ⌀200 мм на выходной вал придёт около 14000 Н радиальной нагрузки. По мощности 3 кВт сразу считаются две вещи: посадочный фланец IEC 100 и рабочий ток порядка 6,9 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Полный оборот выходного вала — 3 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Под нужные обороты у Motovario CS 125 есть из чего выбрать: 38 передаточных, от 4,12 до 270,68. Это исполнение 25-е по счёту: следующая ступень вниз по скорости — i=76,39 (19 об/мин), вверх — i=56,75 (26 об/мин). По двигателю ряд идёт от 0,37 до 22 кВт, здесь 3 кВт — 7-я мощность из 15. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Оригинал Motovario CS 125 везём под заказ. Наш ZR 686 повторяет посадочные размеры — основание и обвязка остаются прежними.

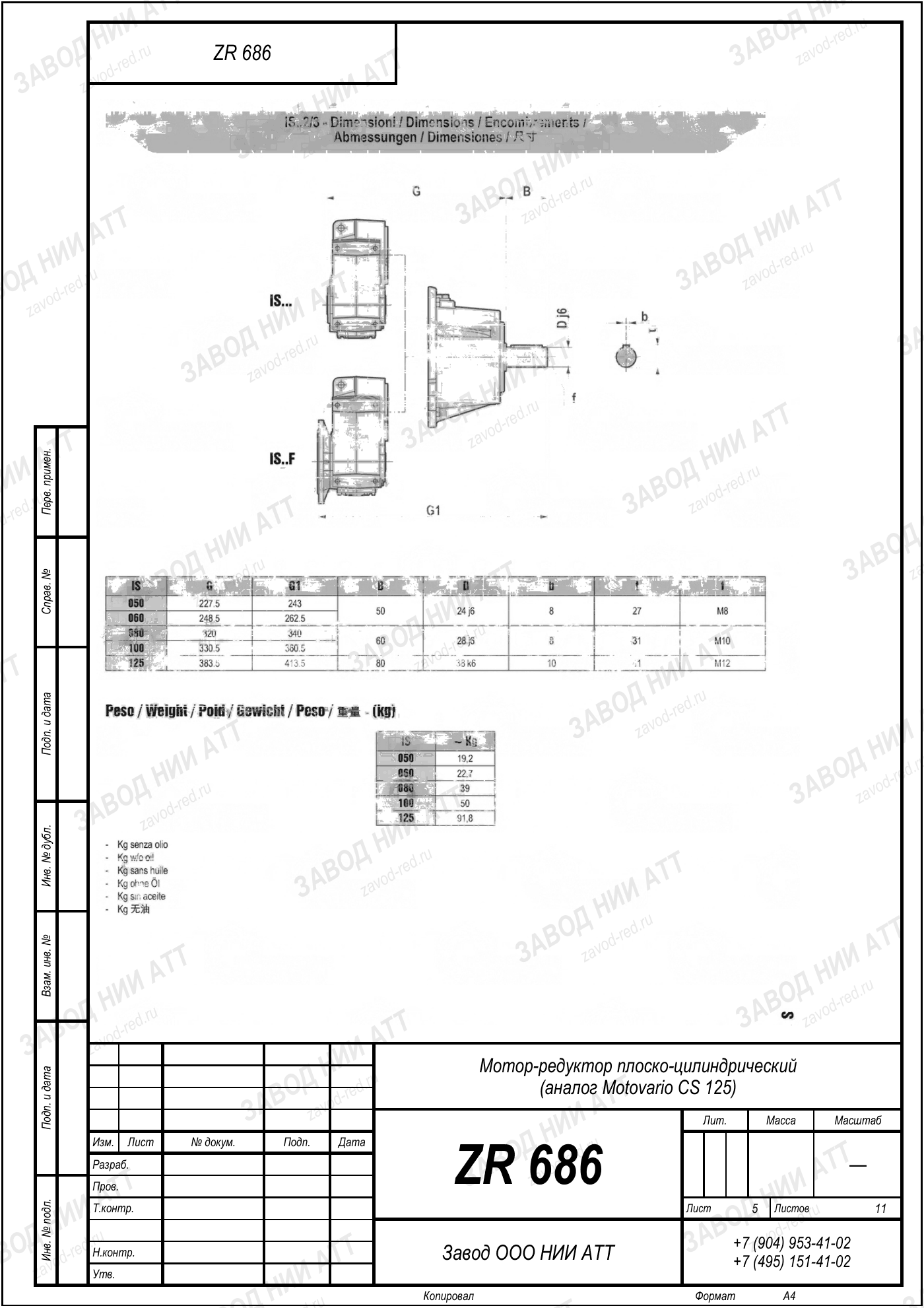

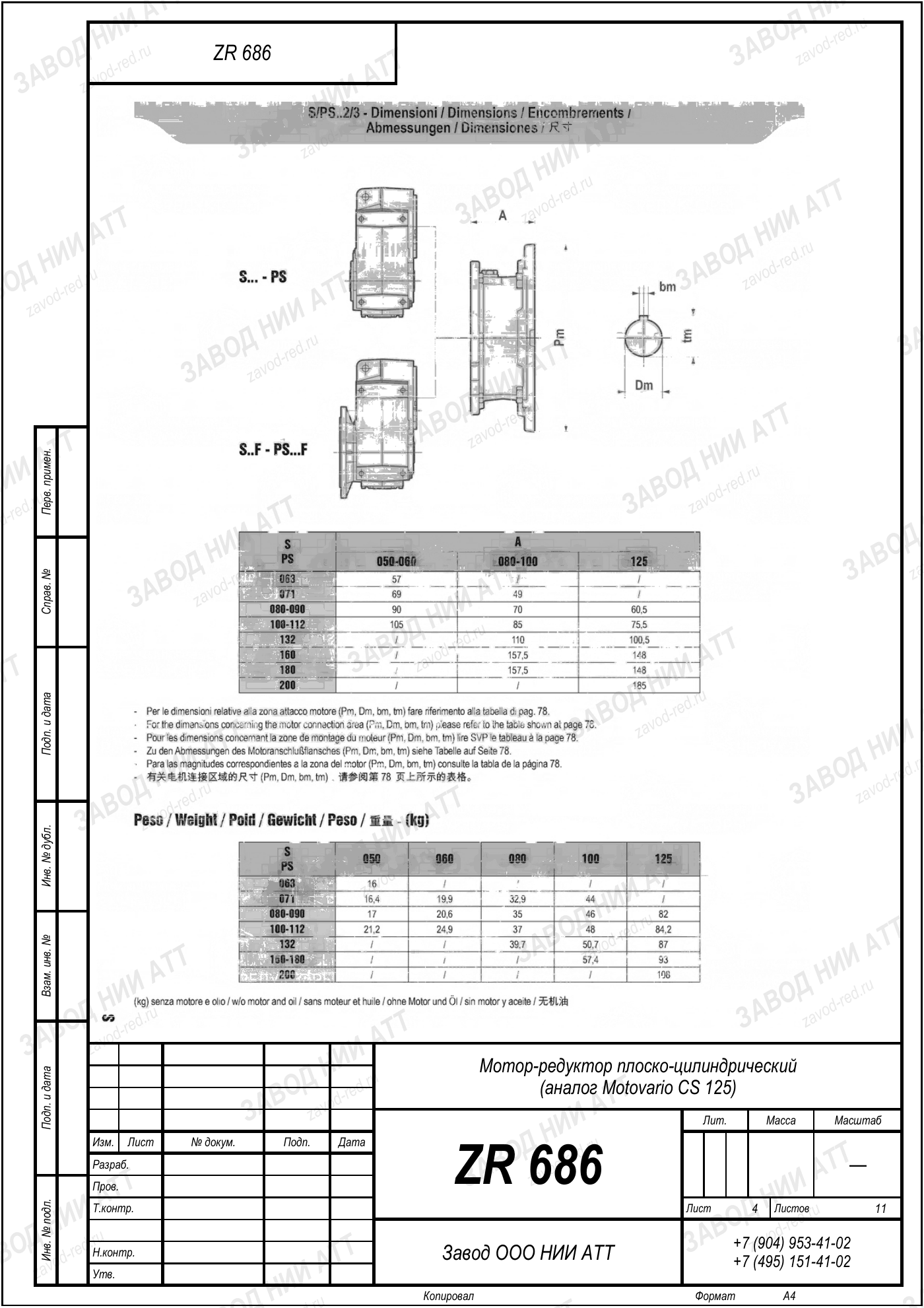

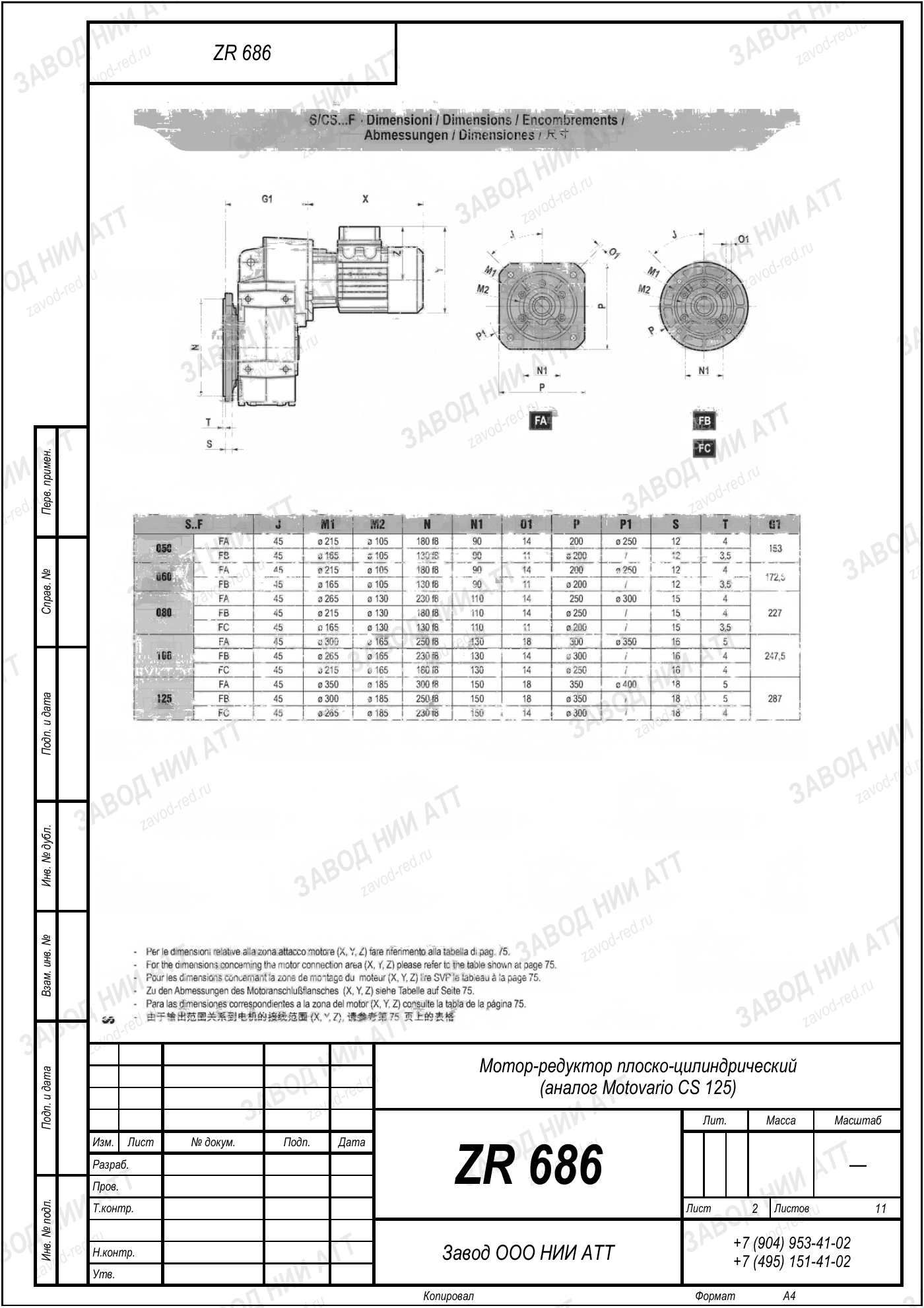

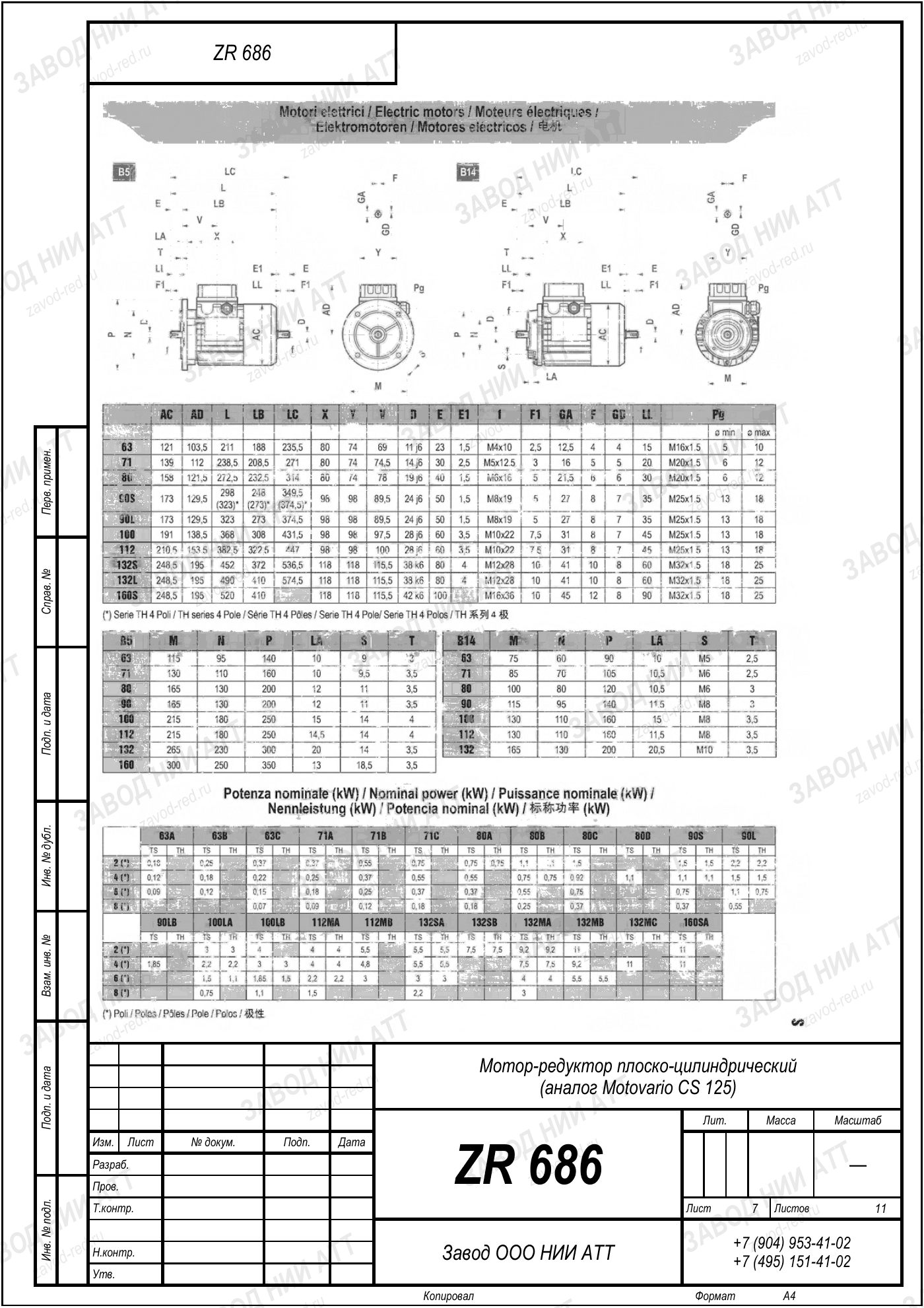

Габаритный и присоединительный чертёж модели Motovario CS 125 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Motovario CS 125 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | CS | кинематическая схема редуктора — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 125 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=68,4 | примерно во столько раз вырастает момент на выходе; ряд модели — см. модель |
| Мощность двигателя | 3 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,4–22 кВт |
| Момент на выходе | 1400 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | HA 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 68,4 — отсюда 20 об/мин на выходе, и мощность двигателя 3 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
В нашей номенклатуре этой позиции соответствует ZR 686: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 125 у производителя есть обозначения HA 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 686 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Motovario CS 125. Проверьте их по своей машине.
Присоединительные размеры у ZR 686 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Быстрее или медленнее на выходе — соседние передаточные Motovario CS 125, корпус не меняется:
На выходном валу 20 об/мин при стандартных 1450 об/мин на входе. Передаточное 68,4 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1400 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 3 кВт. Пришлите данные мотора — посчитаем, что получится.
Присоединительные размеры ZR 686 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 20 об/мин — от них и пляшите при подборе Motovario CS 125.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Определить нужное исполнение Motovario CS 125 по виду нельзя — только по числам с шильда. Эта позиция — среднетихоходное исполнение: 20 об/мин на выходе и момент 1400 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 686.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario CS 125 · 3 кВт, i=68,4 (эта позиция) | ZR 686 |
| Motovario CS 125 · прочие исполнения (0,37–22 кВт, i=4–271) | ZR 686 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
