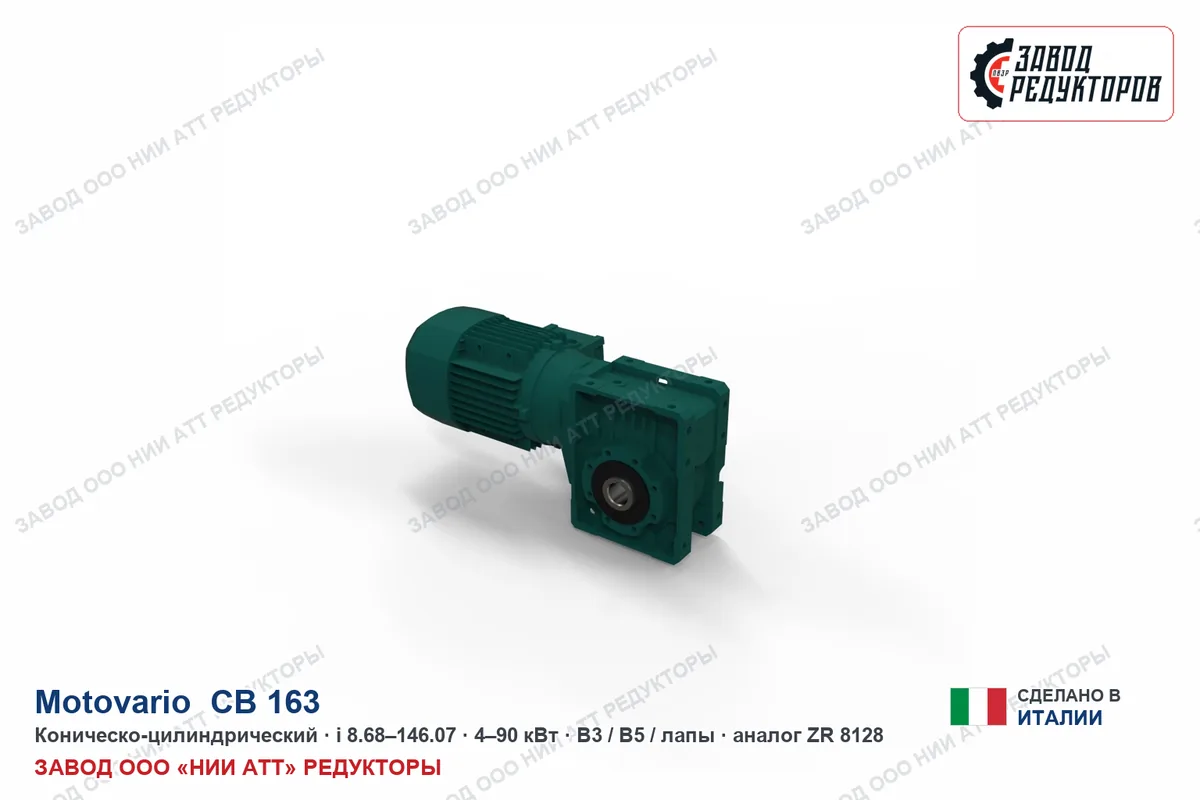

Позиция Motovario CB 163 i=36,25 с двигателем 22 кВт относится к среднетихоходное исполнениям ряда: 40 об/мин при моменте 5200 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Применение — ленточных и цепных конвейеров, элеваторов, питателей. Момент предельный, чего достаточно для крупных валков и приводов с ударной нагрузкой; при подборе без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Особенность серии. «CB» на офиц. сайте — это версия B-серии с компактным двигателем (суффикс типа исполнения), НЕ отдельная линейка редукторов, как иногда преподносят в русскоязычных прайсах.
Что даёт эта позиция на машине. При 40 об/мин и моменте 5200 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,66 м/с при тяговом усилии 33016 Н; через шкив ⌀160 мм на выходной вал придёт около 65000 Н радиальной нагрузки. По мощности 22 кВт сразу считаются две вещи: посадочный фланец IEC 180 и рабочий ток порядка 42 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Полный оборот выходного вала — 1,5 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Вилка передаточных у Motovario CB 163 — от 8,68 до 146,07, внутри 22 ступеней. Это исполнение 10-е по счёту: следующая ступень вниз по скорости — i=40,19 (36 об/мин), вверх — i=31,37 (46 об/мин). По двигателю ряд идёт от 4 до 90 кВт, здесь 22 кВт — 7-я мощность из 13. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Эту позицию закрываем двумя путями: поставкой оригинала Motovario CB 163 и нашим ZR 8128 с теми же присоединительными размерами.

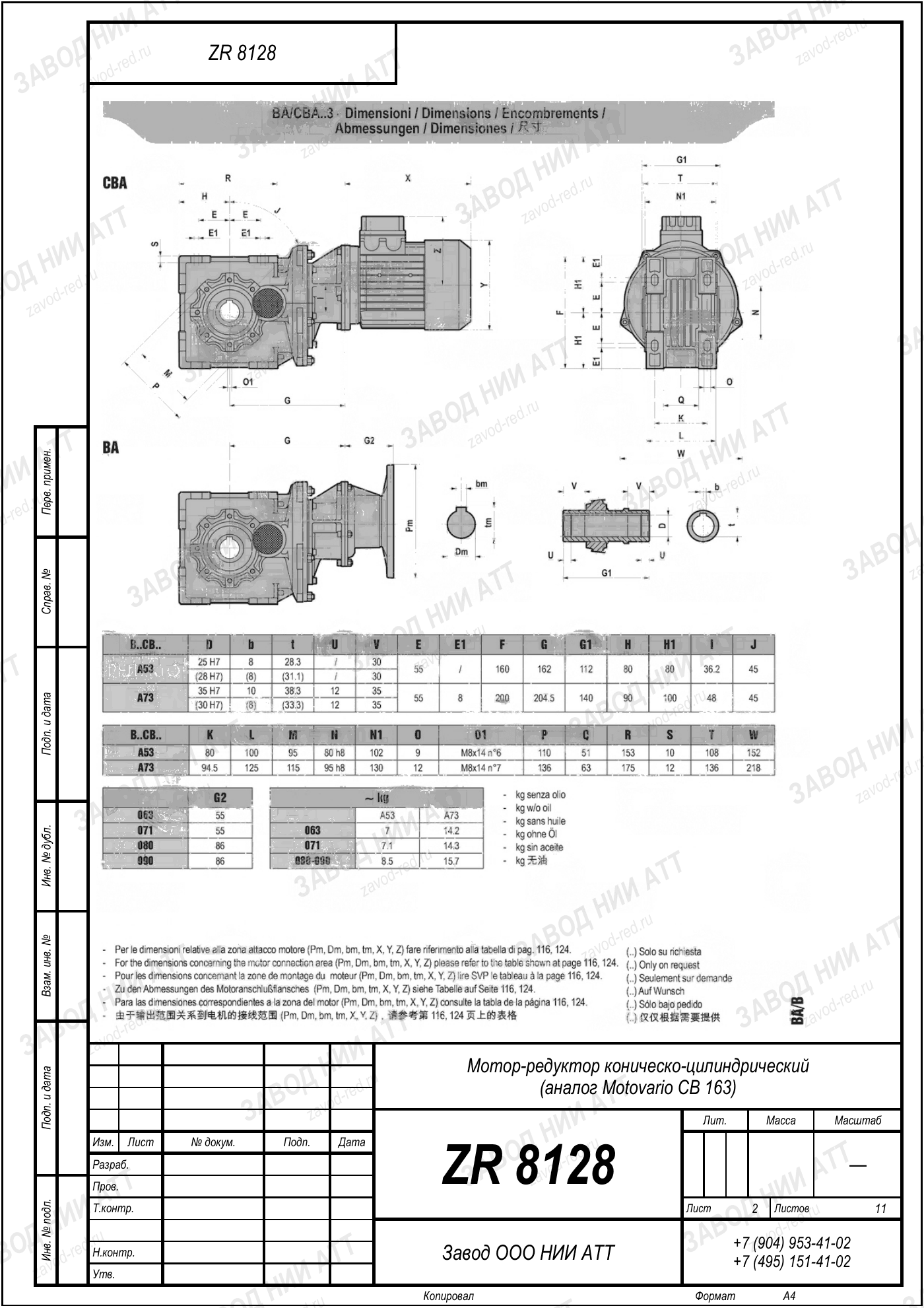

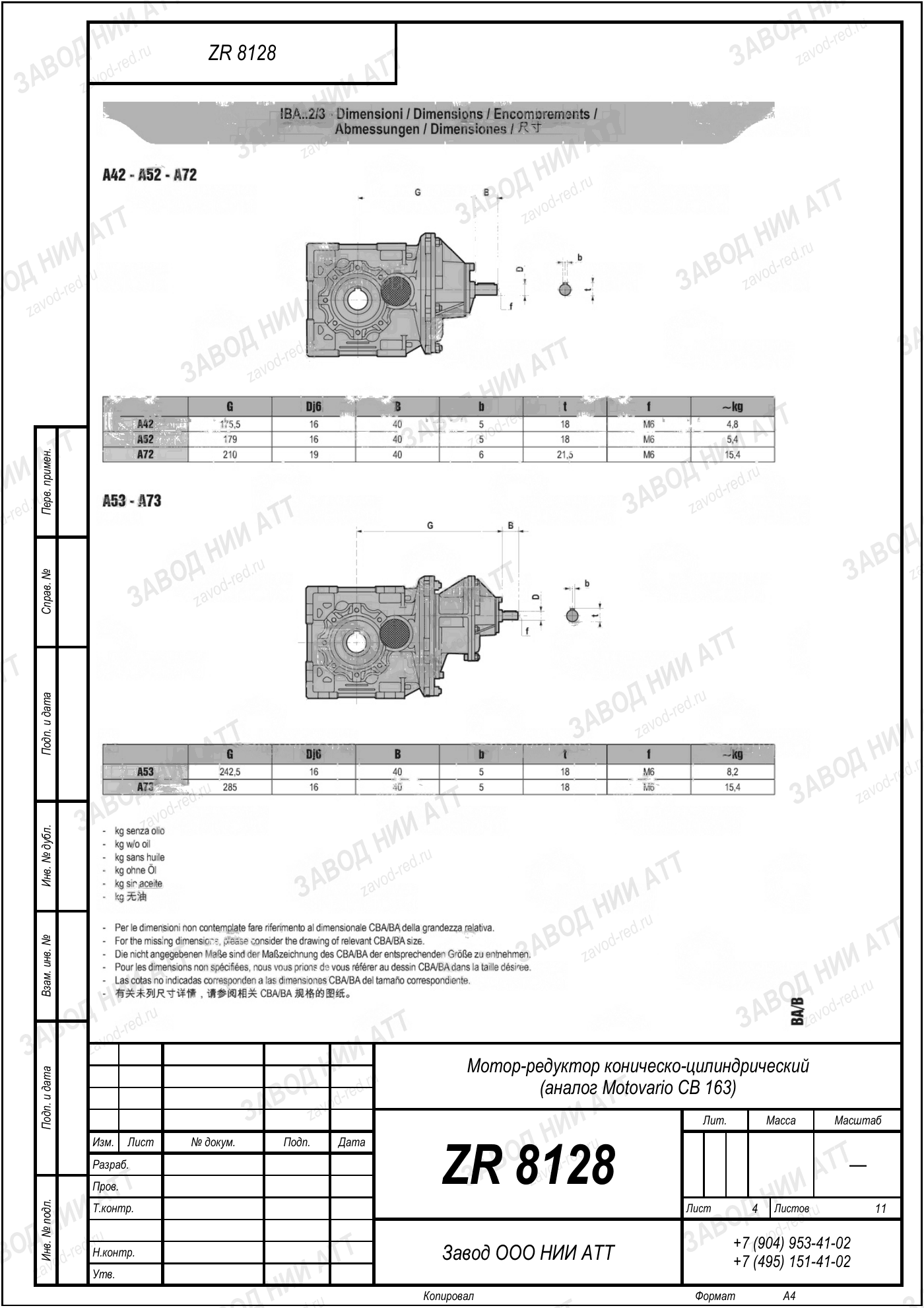

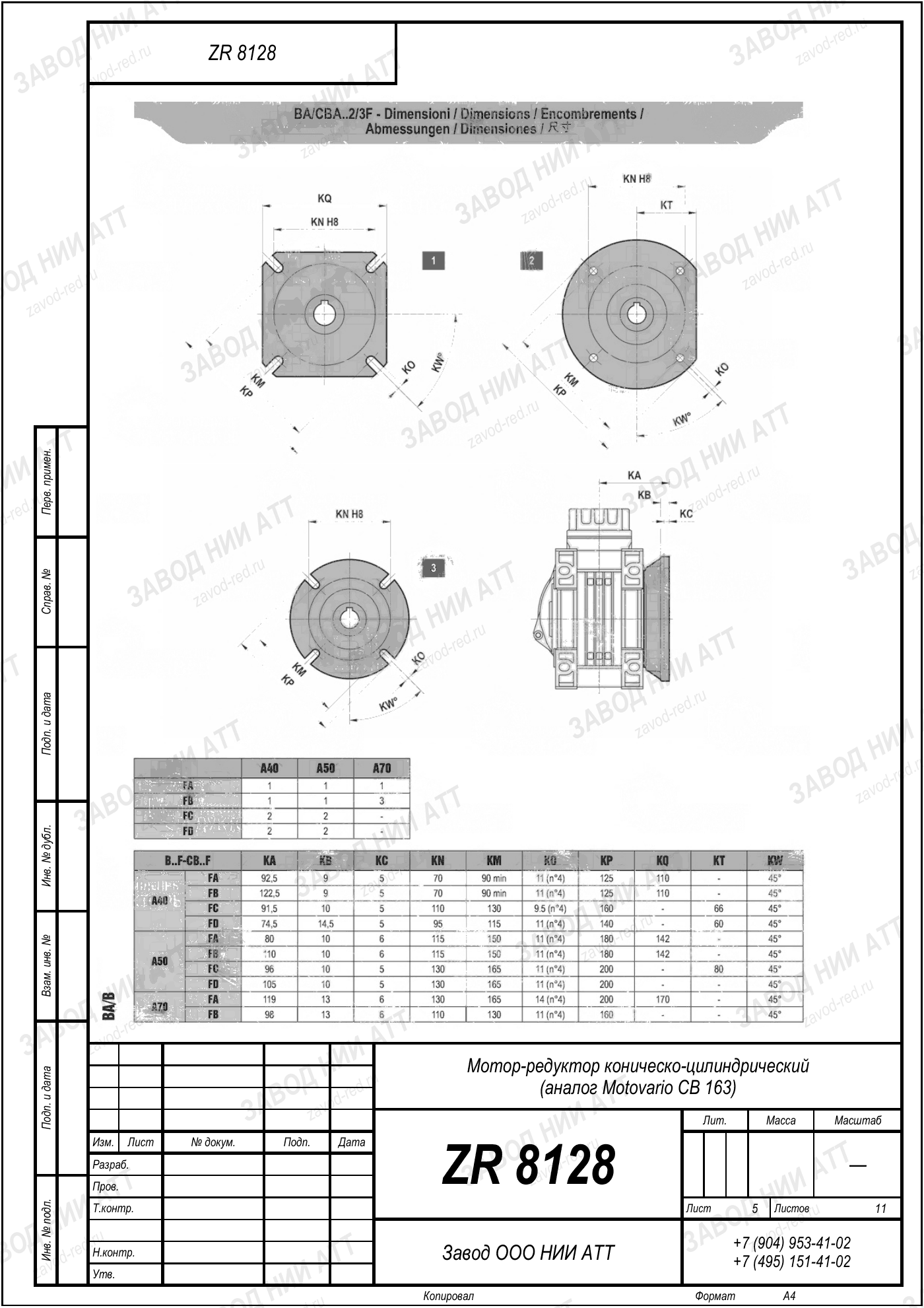

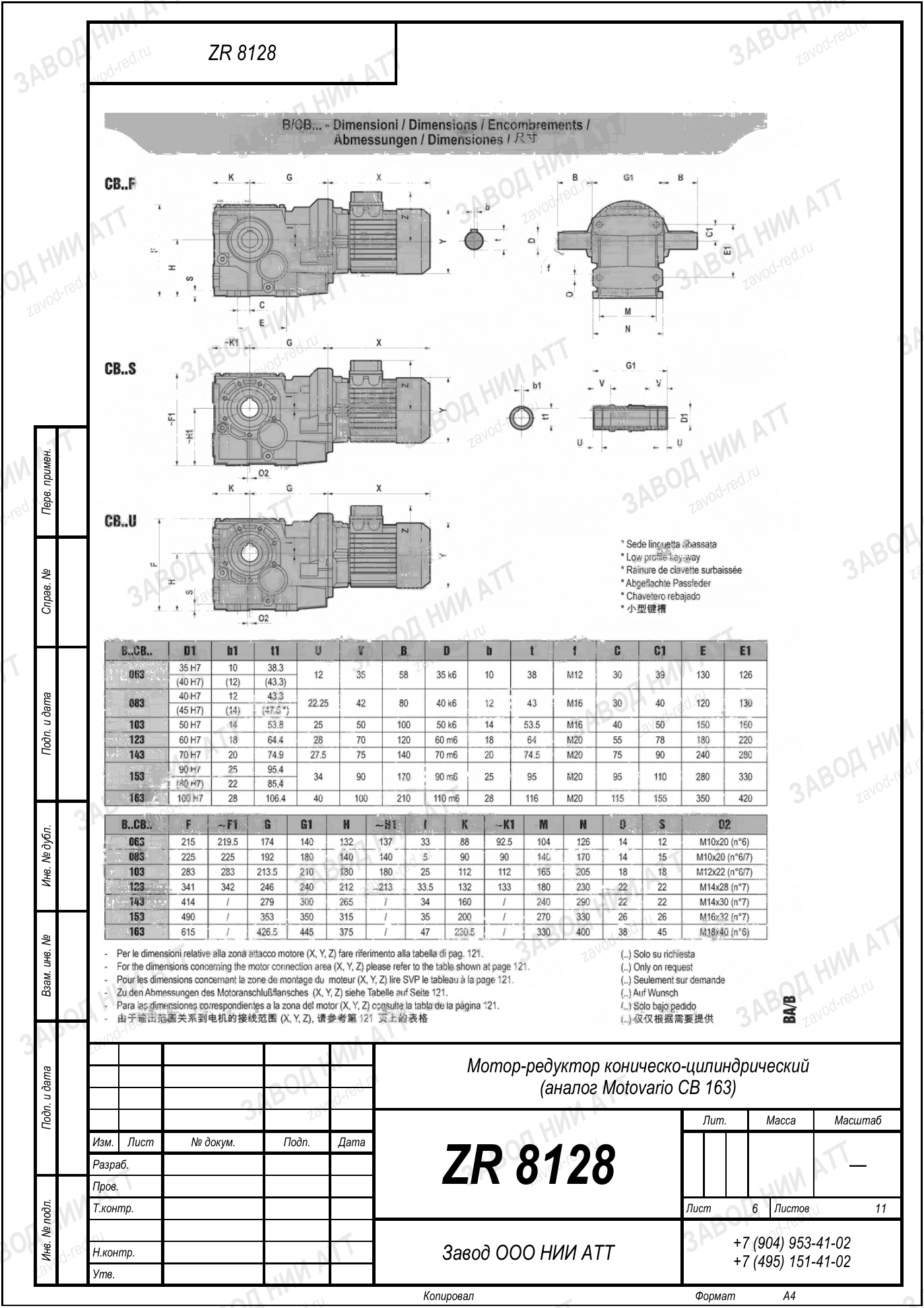

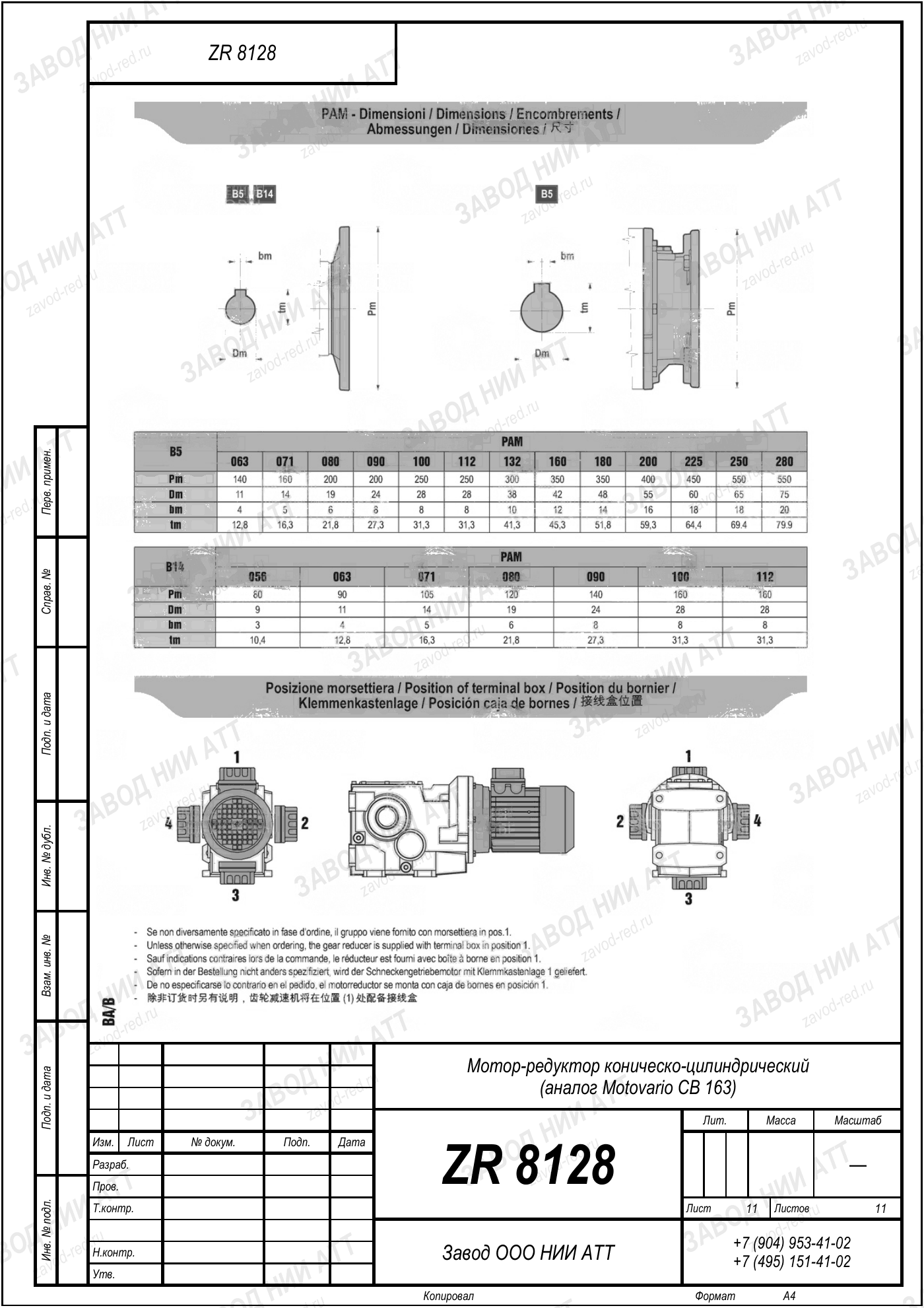

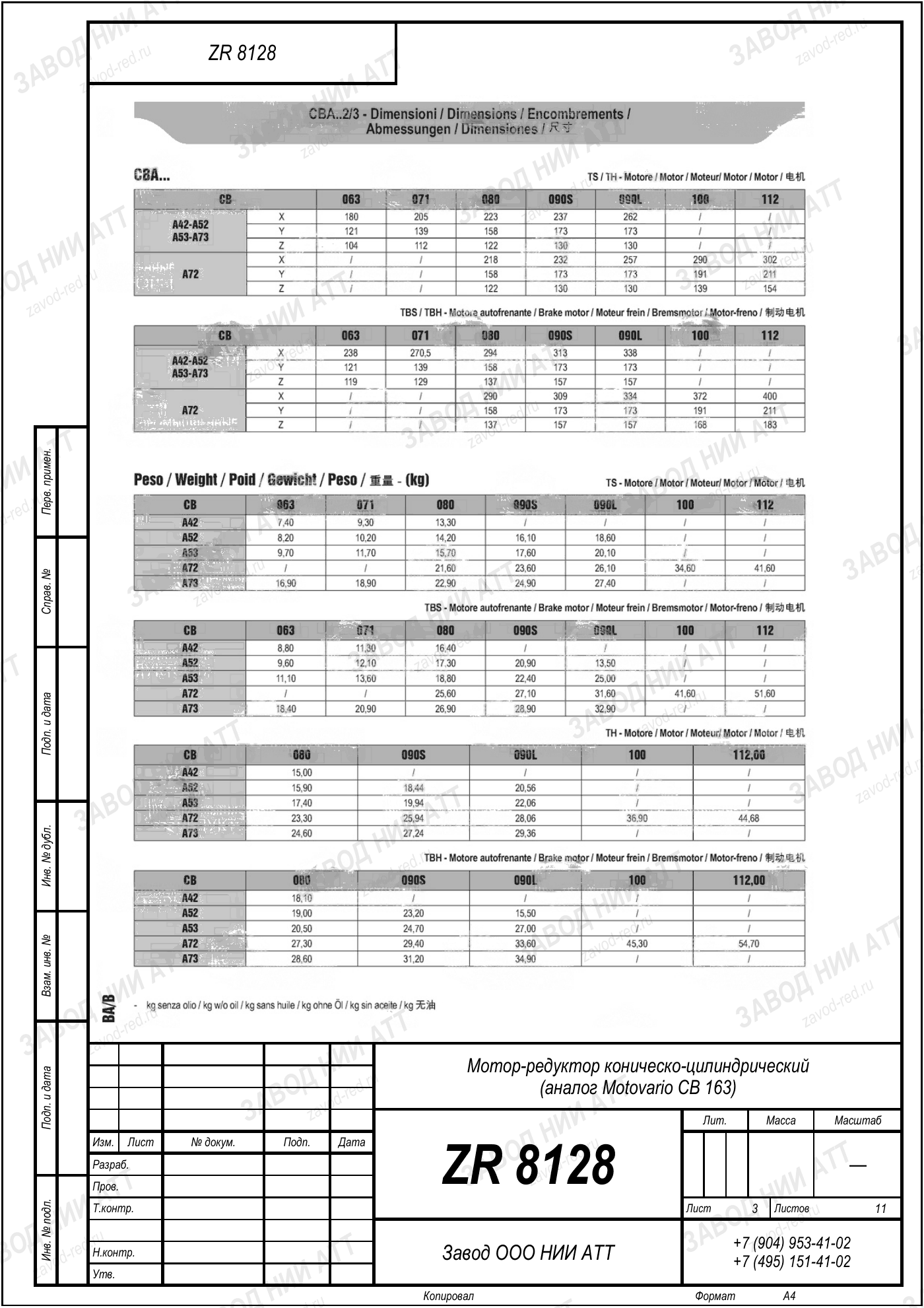

Габаритный и присоединительный чертёж модели Motovario CB 163 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Motovario CB 163 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | CB | определяет устройство передачи между входным и выходным валом — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 163 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=36,25 | примерно во столько раз вырастает момент на выходе; ряд модели — см. модель |
| Мощность двигателя | 22 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 4–90 кВт |
| Момент на выходе | 5200 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | HA 62, CS 80, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 36,25 — отсюда 40 об/мин на выходе, и мощность двигателя 22 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
В нашей номенклатуре этой позиции соответствует ZR 8128: подбираем по моменту и передаточному, а не по названию.
Рядом с этой серией производитель выпускает HA 62, CS 80, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA62, CS80, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 8128 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Motovario CB 163 они другие.
ZR 8128 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Масло, уплотнения, периодичность осмотра — под среднетихоходное исполнение всё это считают отдельно. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Ближайшие передаточные в ряду Motovario CB 163 — габарит общий, обороты на выходе другие:
На выходном валу 40 об/мин при стандартных 1450 об/мин на входе. Передаточное 36,25 — это отношение входной скорости к выходной.
Номинальный момент на выходе 5200 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 22 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
ZR 8128 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 40 об/мин, вторая — какой момент привод удержит без перегрева.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
В ряду Motovario CB 163 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 40 об/мин на выходе и момент 5200 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 8128 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario CB 163 · 22 кВт, i=36,25 (эта позиция) | ZR 8128 |
| Motovario CB 163 · прочие исполнения (4–90 кВт, i=8,68–146,07) | ZR 8128 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
