Позиция Motovario CB 153 i=90,96 с двигателем 3 кВт относится к тихоходное исполнениям ряда: 7,9 об/мин при моменте 3620 Н·м. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Позиция закрывает приводы шнеков, мешалок густых сред, скребковых конвейеров; момент предельный, рассчитан на привод крупных валков и приводов с ударной нагрузкой. Учтите: соосность выставляйте по лазеру: перекос на таком моменте съедает подшипники за месяцы.
Чем отличается серия. «CB» на офиц. сайте — это версия B-серии с компактным двигателем (суффикс типа исполнения), НЕ отдельная линейка редукторов, как иногда преподносят в русскоязычных прайсах.
Что даёт эта позиция на машине. При 7,9 об/мин и моменте 3620 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,17 м/с при тяговом усилии 18100 Н; через шкив ⌀160 мм на выходной вал придёт около 45250 Н радиальной нагрузки. По мощности 3 кВт сразу считаются две вещи: посадочный фланец IEC 100 и рабочий ток порядка 6,9 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. На один оборот тихоходного вала уходит 7,6 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Вилка передаточных у Motovario CB 153 — от 8,69 до 143,47, внутри 24 ступеней. Это исполнение 20-е по счёту: следующая ступень вниз по скорости — i=100,75 (14 об/мин), вверх — i=82,61 (18 об/мин). По двигателю ряд идёт от 1,5 до 45 кВт, здесь 3 кВт — 3-я мощность из 13. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Оригинал Motovario CB 153 везём под заказ. Наш ZR 8108 повторяет посадочные размеры — основание и обвязка остаются прежними.

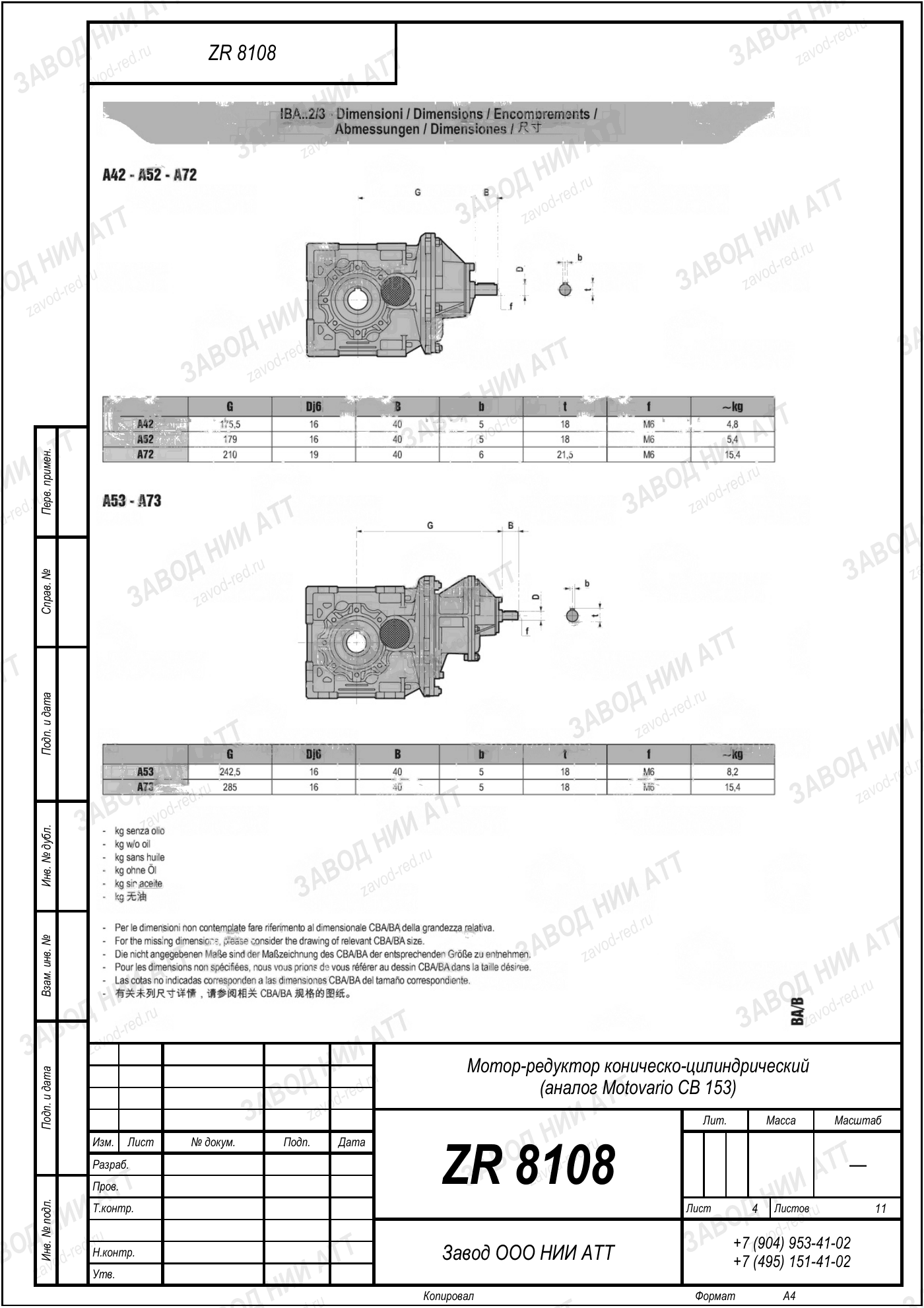

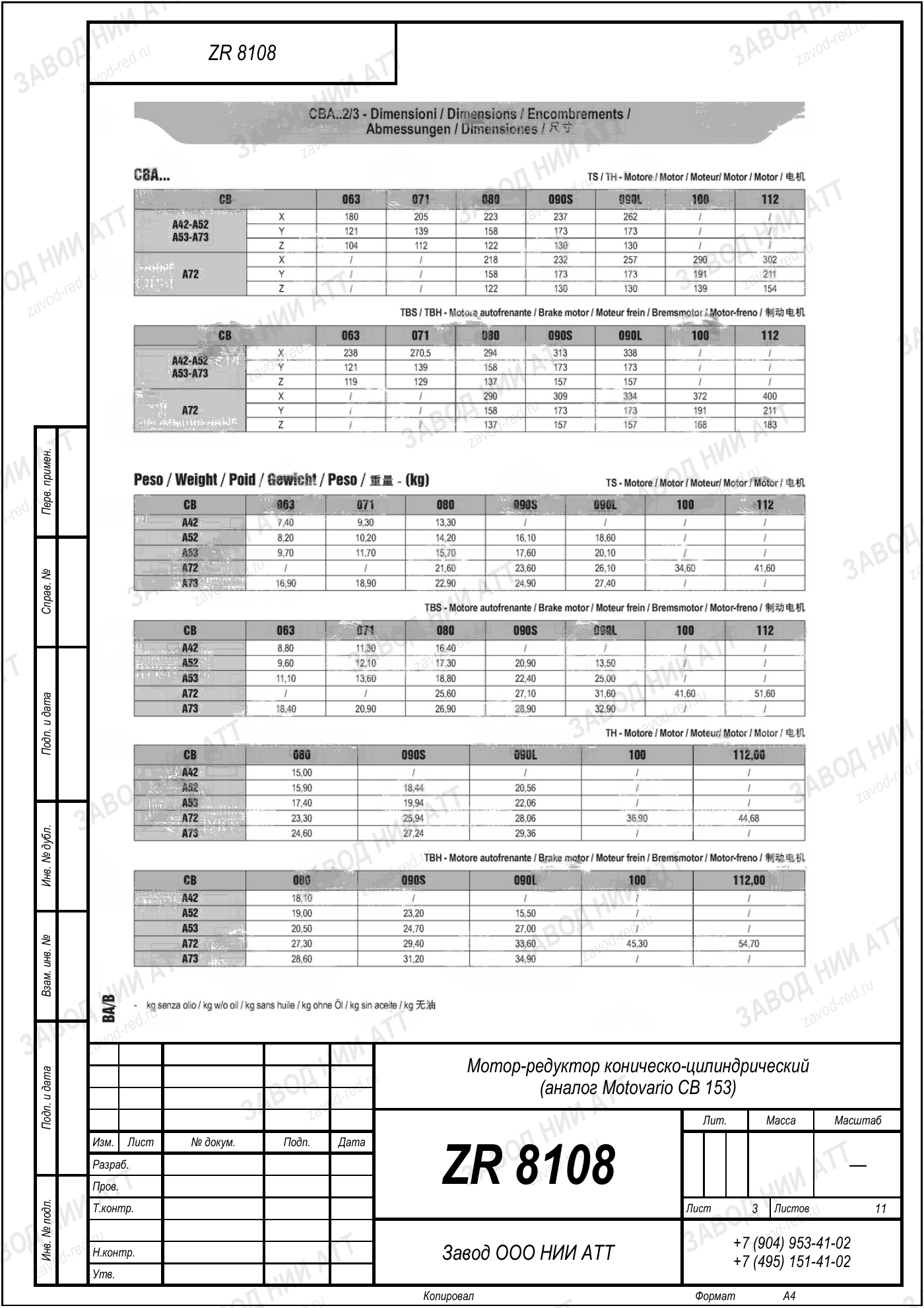

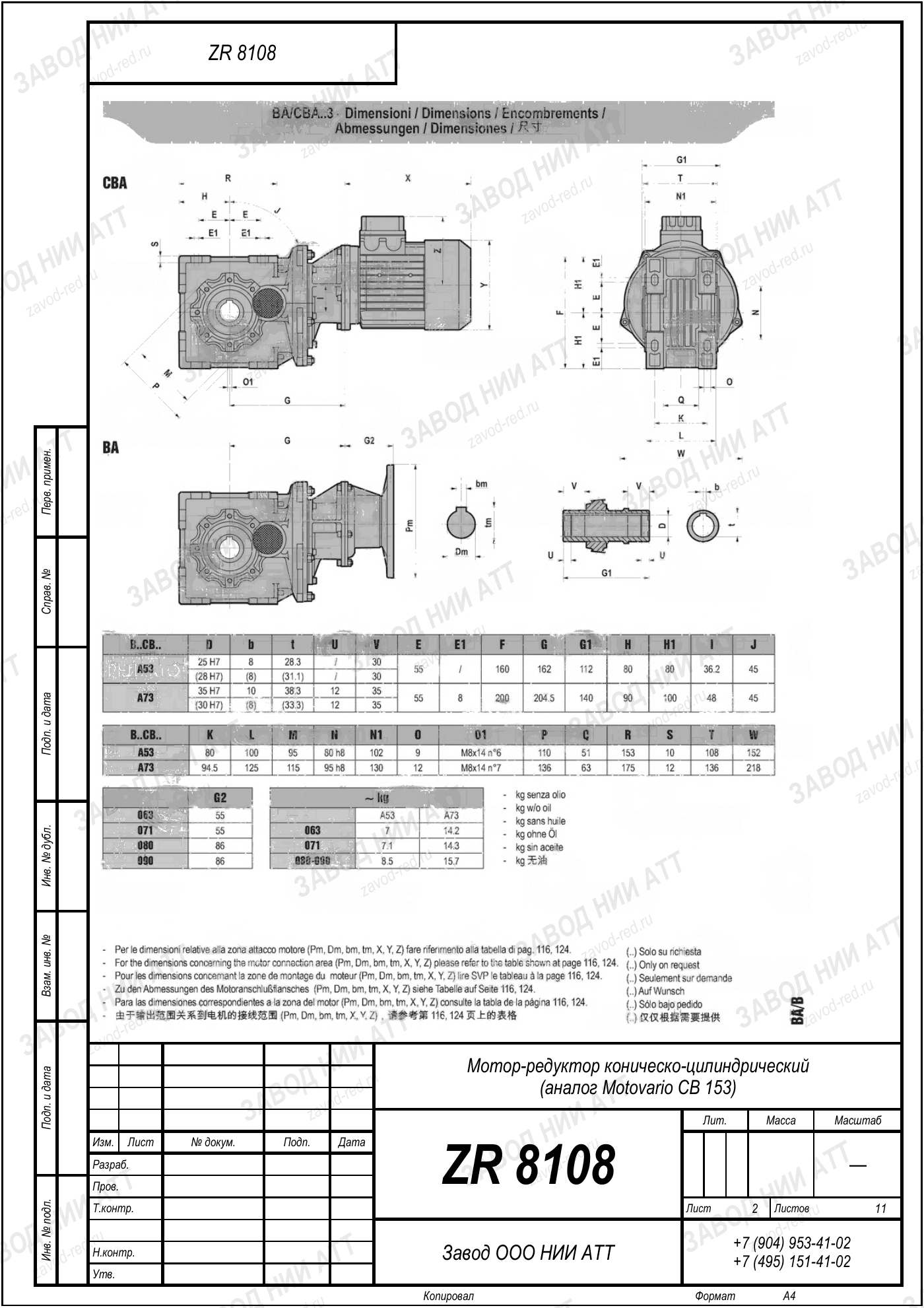

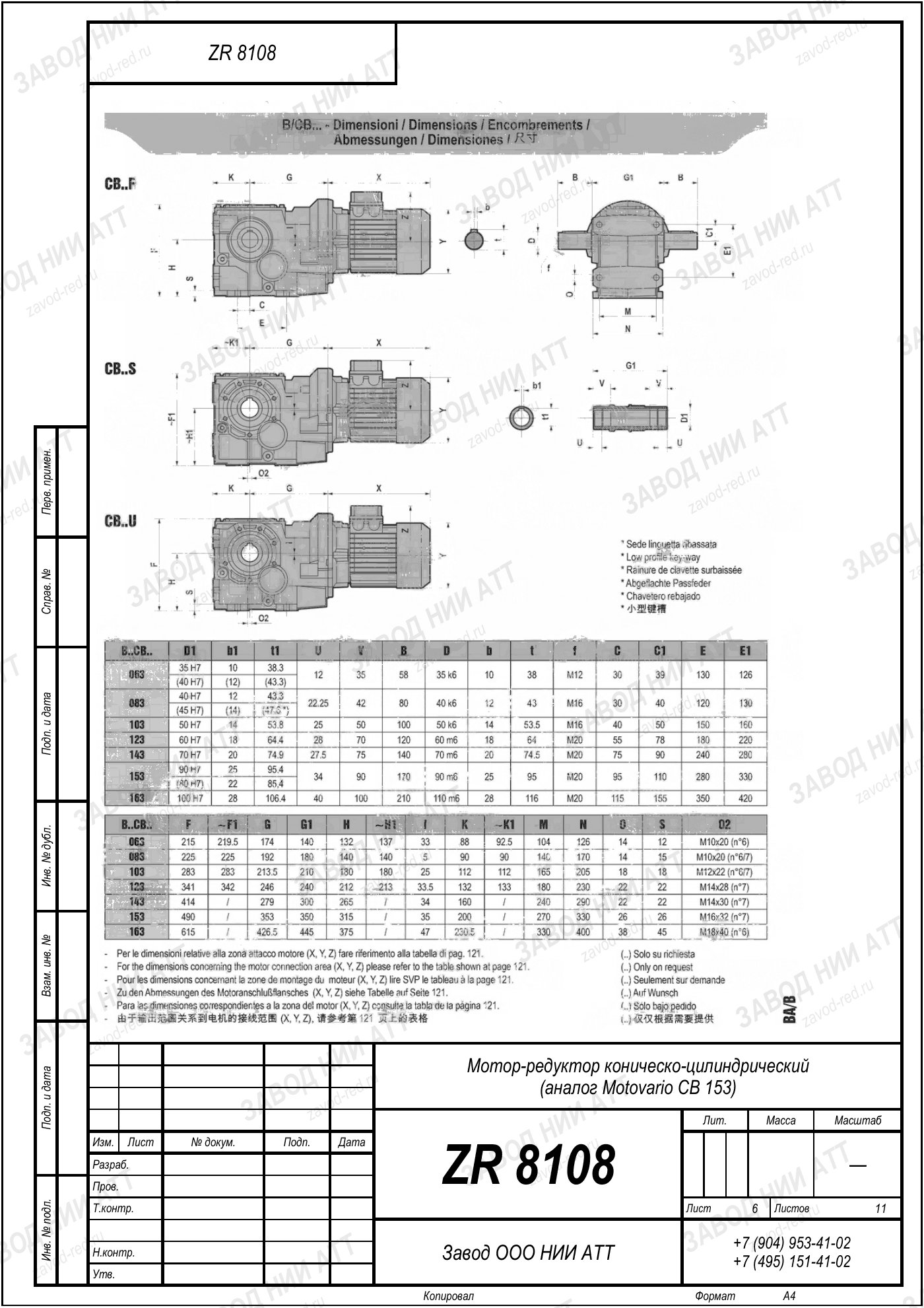

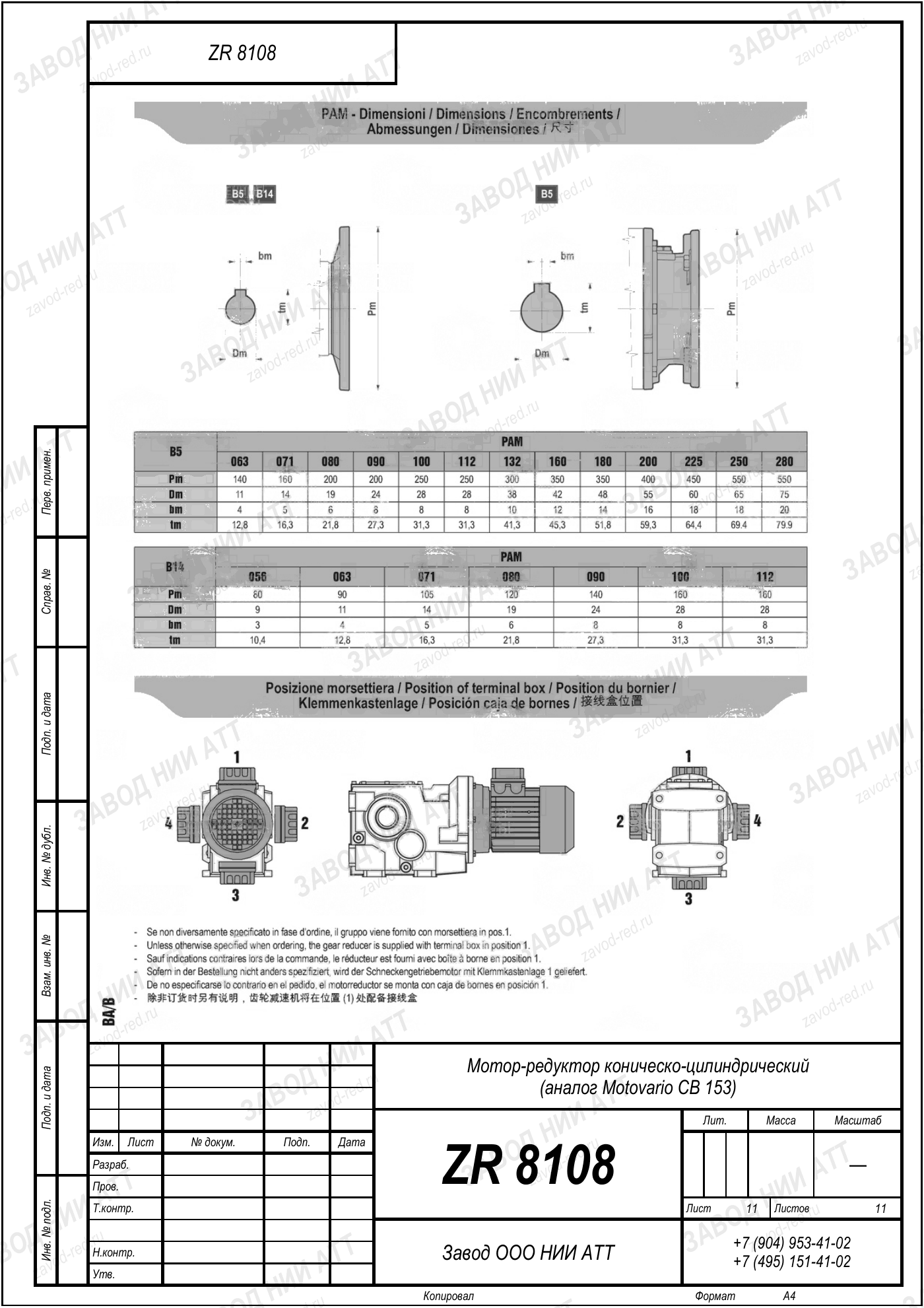

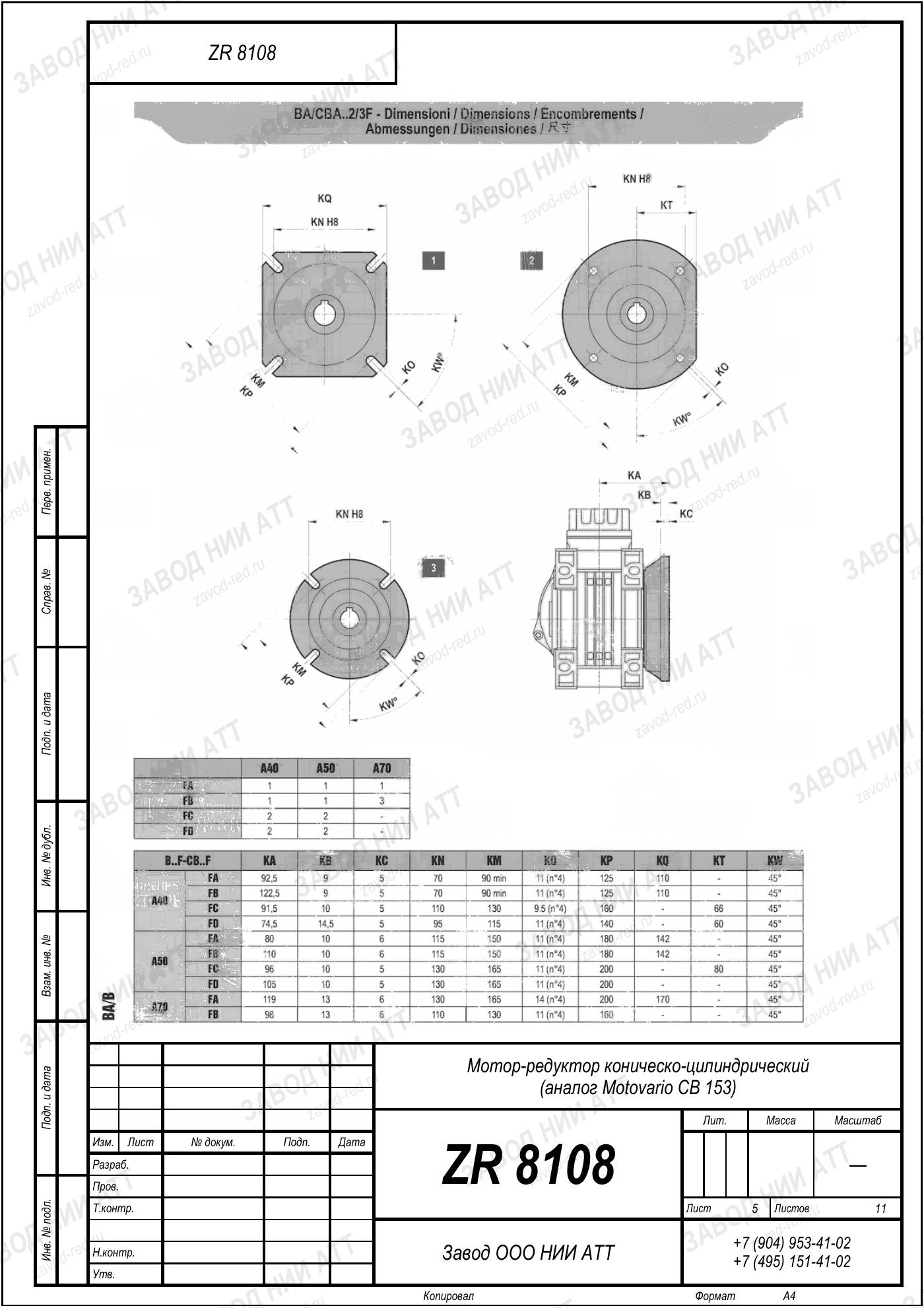

Габаритный и присоединительный чертёж модели Motovario CB 153 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Motovario CB 153 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | CB | индекс серии читается как тип редуктора: коническо-цилиндрический |
|---|---|---|
| Типоразмер | 153 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=90,96 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 3 кВт | у этого исполнения; та же модель собирается и под 1,5–45 кВт |
| Момент на выходе | 3620 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | HA 62, CS 80, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 90,96 — отсюда 7,9 об/мин на выходе, и мощность двигателя 3 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Этой позиции отвечает ZR 8108 — соответствие считаем по нагрузке, а не по таблице кодов.
Рядом с этой серией производитель выпускает HA 62, CS 80, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA62, CS80, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 8108 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Motovario CB 153. Проверьте их по своей машине.
На замену ставим ZR 8108: считаем по моменту и передаточному, а не по каталожному коду.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
Не переносите сюда сроки соседа по ряду — тихоходное исполнение изнашивается иначе. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Ближайшие передаточные в ряду Motovario CB 153 — габарит общий, обороты на выходе другие:
На выходном валу 7,9 об/мин при стандартных 1450 об/мин на входе. Передаточное 90,96 — это отношение входной скорости к выходной.
Номинальный момент на выходе 3620 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 3 кВт. Дайте параметры мотора, посчитаем.
У нас это ZR 8108. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Ключ — передаточное число. Оно фиксирует 7,9 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Определить нужное исполнение Motovario CB 153 по виду нельзя — только по числам с шильда. Эта позиция — тихоходное исполнение: 7,9 об/мин на выходе и момент 3620 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 8108 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario CB 153 · 3 кВт, i=90,96 (эта позиция) | ZR 8108 |
| Motovario CB 153 · прочие исполнения (1,5–45 кВт, i=8,69–143,47) | ZR 8108 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
