Ступень i=79,34 в корпусе Motovario CB 123 с двигателем 2,2 кВт даёт 18 об/мин при моменте 1180 Н·м; по классу это среднетихоходное исполнение. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Скорость этой позиции востребована в приводах ленточных и цепных конвейеров, элеваторов, питателей. Момент очень высокий: рабочая зона — привод дробилок, мельниц и крупных барабанных машин, но нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Что даёт эта серия. «CB» на офиц. сайте — это версия B-серии с компактным двигателем (суффикс типа исполнения), НЕ отдельная линейка редукторов, как иногда преподносят в русскоязычных прайсах.
Что даёт эта позиция на машине. При 18 об/мин и моменте 1180 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,3 м/с при тяговом усилии 7492 Н; через шкив ⌀200 мм на выходной вал придёт около 11800 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 2,2 кВт фланец IEC 100. Ток около 5,2 А — если пускатель на линии слабее, менять придётся и его. Полный оборот выходного вала — 3,3 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Motovario CB 123 идёт в 57 передаточных — крайние точки ряда 7,21 и 5240. Это исполнение 20-е по счёту: следующая ступень вниз по скорости — i=86,34 (17 об/мин), вверх — i=70,46 (21 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 2,2 кВт — 9-я мощность из 17. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Оригинал Motovario CB 123 везём под заказ. Наш ZR 888 повторяет посадочные размеры — основание и обвязка остаются прежними.

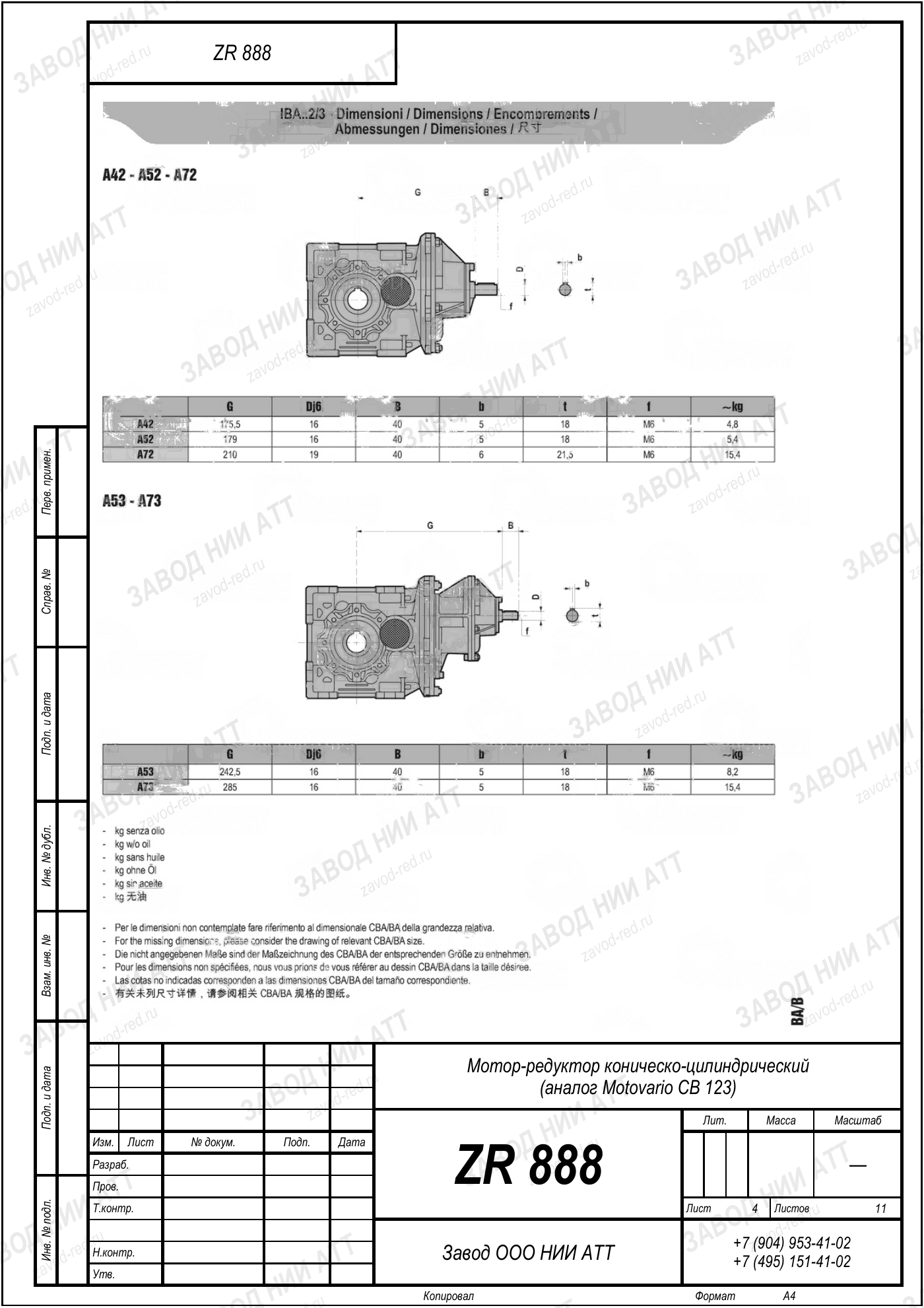

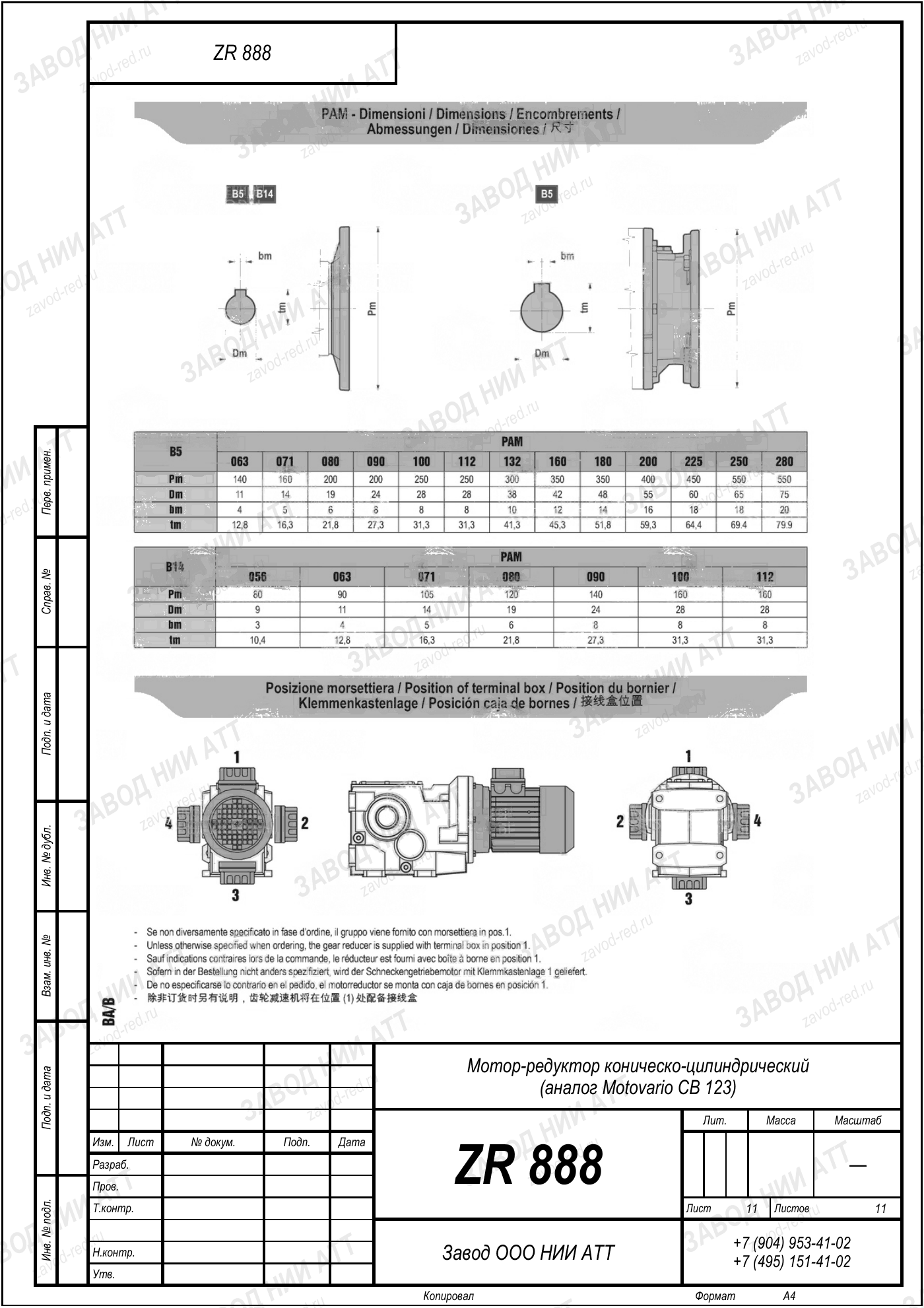

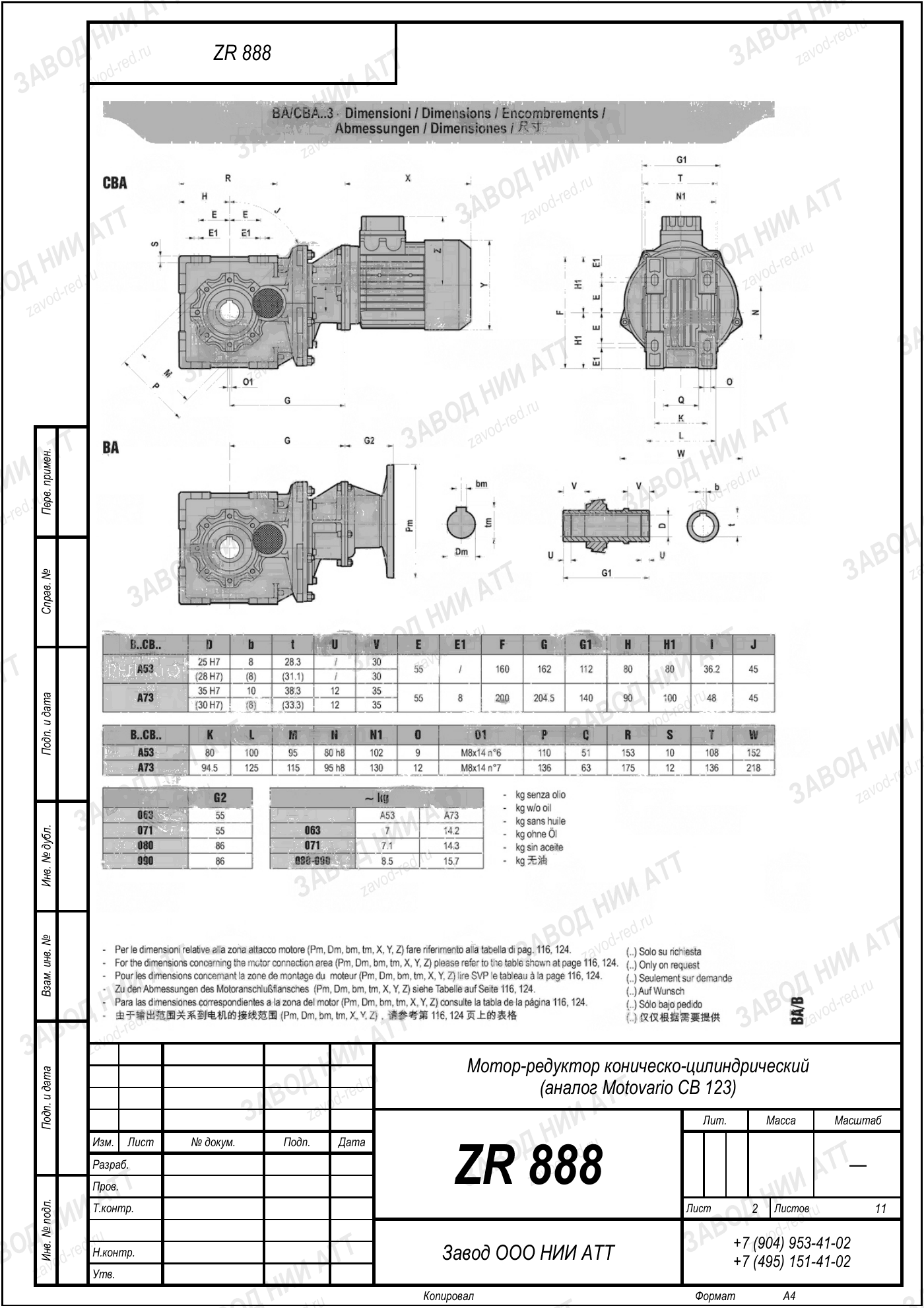

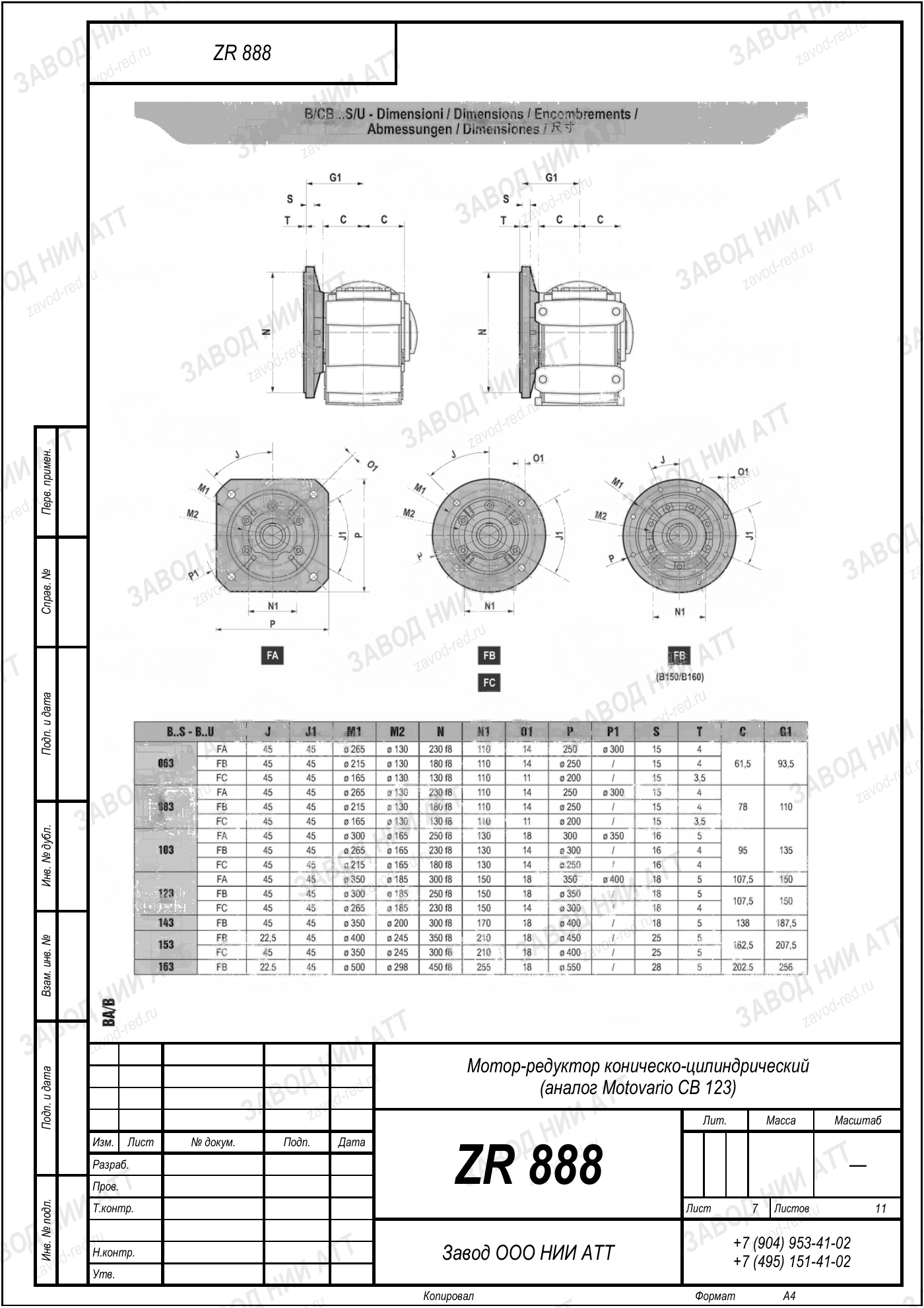

Габаритный и присоединительный чертёж модели Motovario CB 123 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Motovario CB 123 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | CB | определяет устройство передачи между входным и выходным валом — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 123 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=79,34 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 2,2 кВт | задаёт момент на выходе этой позиции; вилка по модели — см. модель |
| Момент на выходе | 1180 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | HA 62, CS 80, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 79,34 — отсюда 18 об/мин на выходе, и мощность двигателя 2,2 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Этой позиции отвечает ZR 888 — соответствие считаем по нагрузке, а не по таблице кодов.
Рядом с этой серией производитель выпускает HA 62, CS 80, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA62, CS80, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 888 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Название Motovario CB 123 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
ZR 888 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Один типоразмер Motovario CB 123, разные обороты и момент на выходном валу:
На выходном валу 18 об/мин при стандартных 1450 об/мин на входе. Передаточное 79,34 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1180 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 2,2 кВт. Дайте параметры мотора, посчитаем.
Присоединительные размеры ZR 888 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Сравните 18 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Motovario CB 123.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Внешне позиции Motovario CB 123 не различить: разница внутри, в передаче. Эта позиция — среднетихоходное исполнение: 18 об/мин на выходе и момент 1180 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 888.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario CB 123 · 2,2 кВт, i=79,34 (эта позиция) | ZR 888 |
| Motovario CB 123 · прочие исполнения (0,12–22 кВт, i=7,21–5240) | ZR 888 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
