Motovario CB 103 с передаточным i=58,34 с двигателем 4 кВт выдаёт 24 об/мин при моменте 1570 Н·м — среднетихоходное исполнение ряда. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Позиция закрывает приводы ленточных и цепных конвейеров, элеваторов, питателей; момент очень высокий, рассчитан на привод дробильного оборудования и больших барабанов. Учтите: основание должно быть жёстким — реактивный момент разворачивает корпус.
Чем отличается серия. «CB» на офиц. сайте — это версия B-серии с компактным двигателем (суффикс типа исполнения), НЕ отдельная линейка редукторов, как иногда преподносят в русскоязычных прайсах.
Что даёт эта позиция на машине. При 24 об/мин и моменте 1570 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,31 м/с при тяговом усилии 12560 Н; через шкив ⌀250 мм на выходной вал придёт около 12560 Н радиальной нагрузки. Фланец под этот двигатель — IEC 112, ток в линии около 8,9 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 4 кВт. 2,5 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Motovario CB 103 идёт в 33 передаточных — крайние точки ряда 7,24 и 192,18. Это исполнение 20-е по счёту: следующая ступень вниз по скорости — i=64,75 (22 об/мин), вверх — i=51,18 (28 об/мин). По двигателю ряд идёт от 0,25 до 11 кВт, здесь 4 кВт — 9-я мощность из 12. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Оригинал Motovario CB 103 везём под заказ. Наш ZR 878 повторяет посадочные размеры — основание и обвязка остаются прежними.

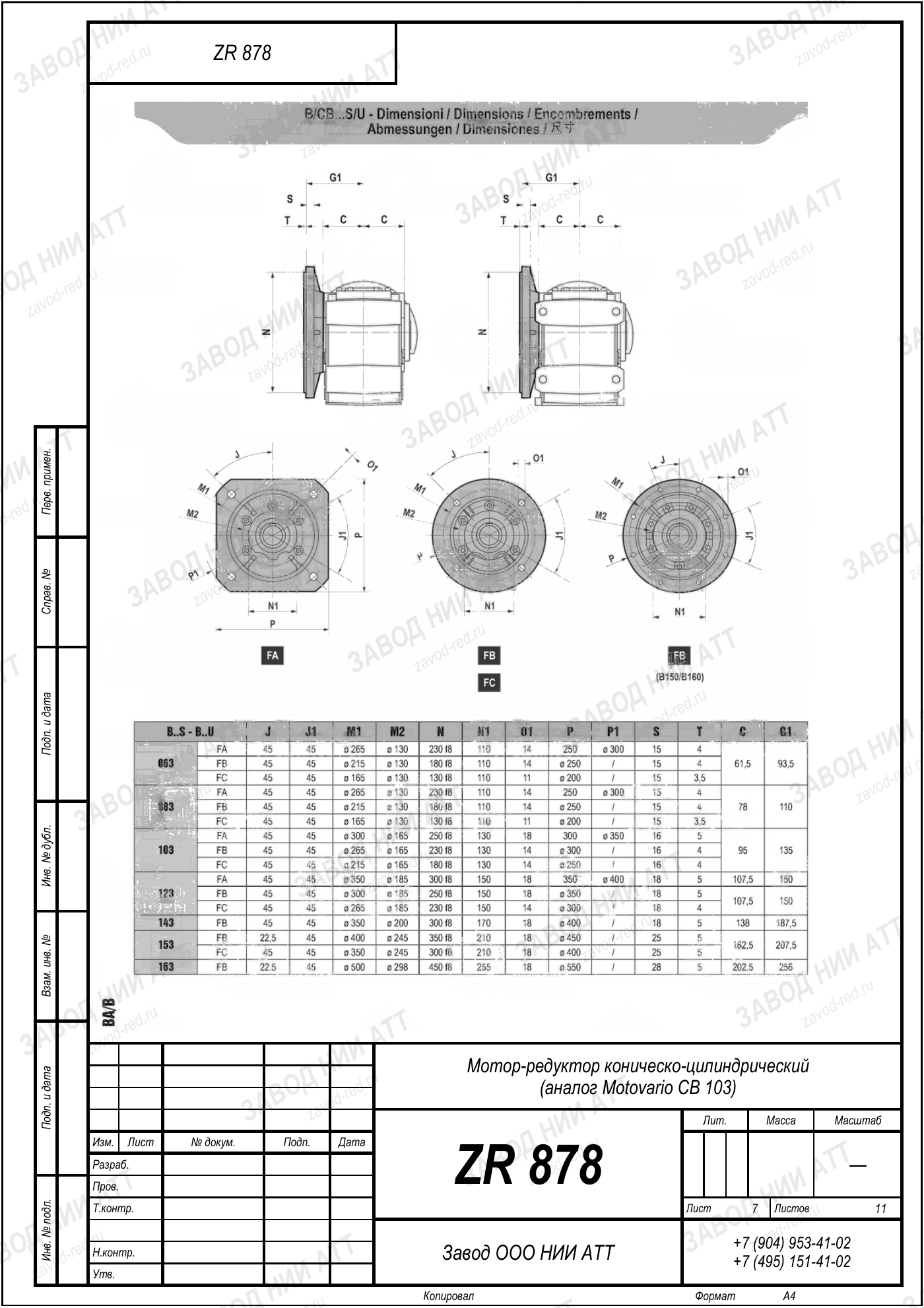

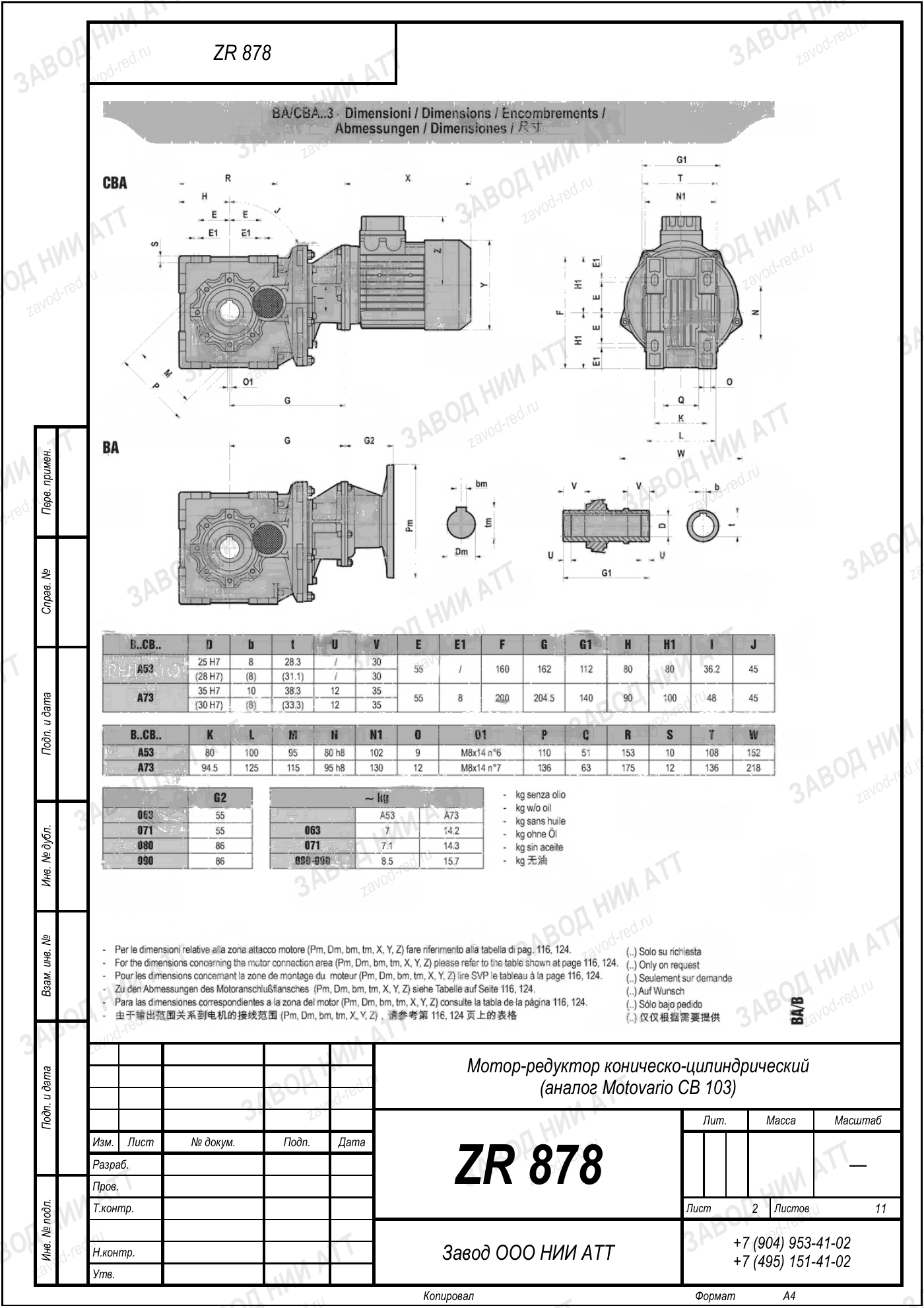

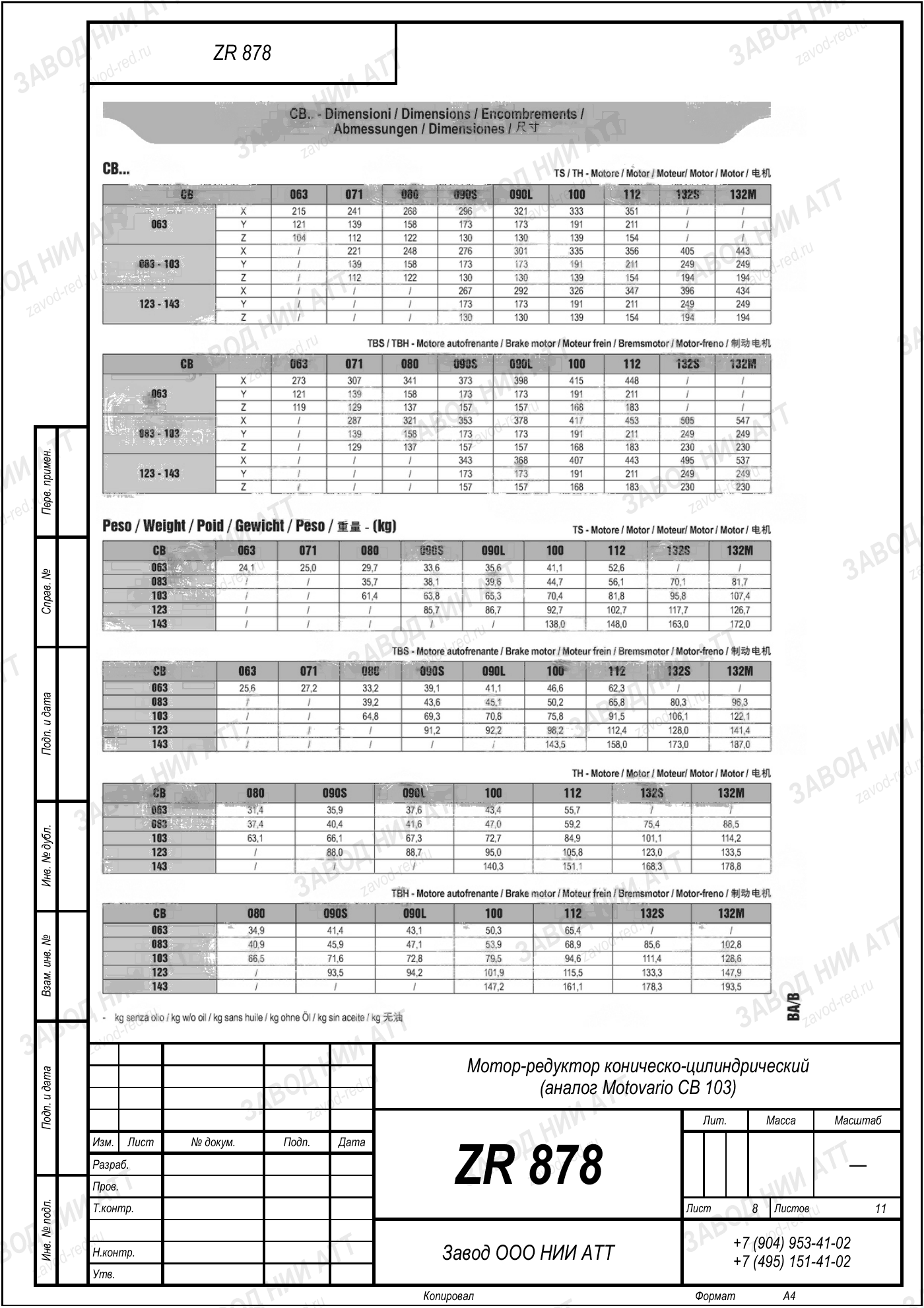

Габаритный и присоединительный чертёж модели Motovario CB 103 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Motovario CB 103 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | CB | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 103 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=58,34 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 4 кВт | фактическая для этой сборки; модель как семейство — 0,2–11 кВт |
| Момент на выходе | 1570 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | HA 62, CS 80, BA 52, NMRV 063, PCRV 071 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 58,34 — отсюда 24 об/мин на выходе, и мощность двигателя 4 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
По нашему ряду это ZR 878; проверяем по четырём числам, а не по созвучию обозначений.
Рядом с этой серией производитель выпускает HA 62, CS 80, BA 52, NMRV 063, PCRV 071 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA62, CS80, BA52, NMRV063, PCRV071. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 878 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
В ряду Motovario CB 103 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Подбираем ZR 878 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
В обозначении Motovario CB 103 меняется передаточное число — габарит и крепление прежние:
На выходном валу 24 об/мин при стандартных 1450 об/мин на входе. Передаточное 58,34 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1570 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 4 кВт. Пришлите параметры, подберём исполнение.
ZR 878 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 24 об/мин — от них и пляшите при подборе Motovario CB 103.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Марка Motovario CB 103 говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 24 об/мин на выходе и момент 1570 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 878.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario CB 103 · 4 кВт, i=58,34 (эта позиция) | ZR 878 |
| Motovario CB 103 · прочие исполнения (0,2–11 кВт, i=7,24–192,18) | ZR 878 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
