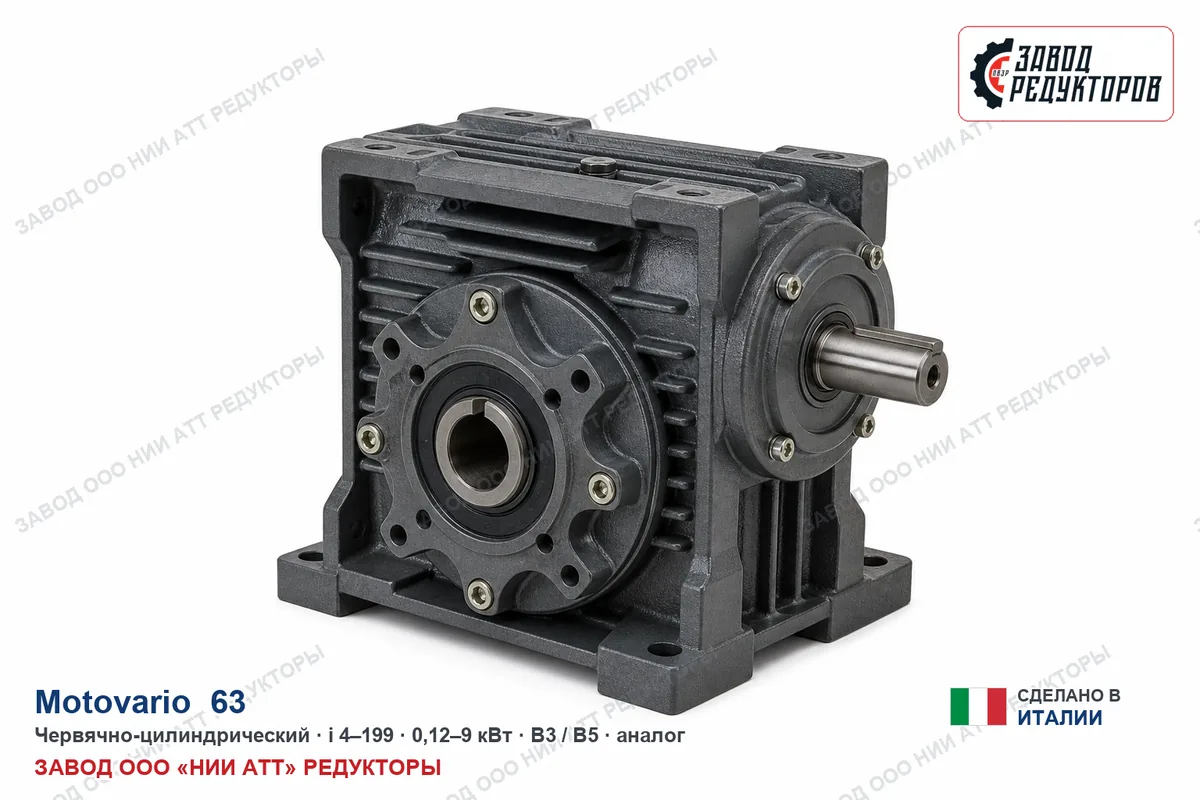

Перед вами среднескоростное исполнение ряда Motovario 63: i=16 с двигателем 1,1 кВт, выход 83 об/мин при моменте 126 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Такие обороты нужны в приводах центробежных насосов, намоточных устройств и вальцов, момент средний — под задачи транспортёров средней производительности и мешалок. Помните: консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Что даёт эта позиция на машине. При 83 об/мин и моменте 126 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,87 м/с при тяговом усилии 1260 Н; через шкив ⌀200 мм на выходной вал придёт около 1260 Н радиальной нагрузки. На монтаж уходят три цифры: 1,1 кВт, фланец IEC 90 и 2,9 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Скорость ленты проще считать от оборота: 0,7 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Ряд Motovario 63 не заканчивается одной позицией: 71 передаточных, от 4 до 199. Это исполнение 13-е по счёту: следующая ступень вниз по скорости — i=17 (85 об/мин), вверх — i=15 (97 об/мин). По двигателю ряд идёт от 0,12 до 11 кВт, здесь 1,1 кВт — 7-я мощность из 15. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Под заказ идёт оригинальный Motovario 63, со склада — ZR 959: сажается на то же место, раму переделывать не нужно.
Чертёж оригинала Motovario 63 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 959: присоединительные размеры те же, замена без переделки узла. Листов: 2, нажмите на лист, чтобы увеличить.
Название Motovario 63 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Типоразмер | 63 | размер корпуса, общий для всех передаточных чисел одной модели |
|---|---|---|
| Передаточное число | i=16 | фиксированное значение из ряда 4–186; сменить его — значит взять другое исполнение |
| Мощность двигателя | 1,1 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–7,5 кВт |
| Момент на выходе | 126 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 16 — отсюда 83 об/мин на выходе, и мощность двигателя 1,1 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
В нашей номенклатуре этой позиции соответствует ZR 959: подбираем по моменту и передаточному, а не по названию.
Замена ZR 959 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Заказ по одному названию Motovario 63 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Наш ZR 959 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Масло, уплотнения, периодичность осмотра — под среднескоростное исполнение всё это считают отдельно. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
В обозначении Motovario 63 меняется передаточное число — габарит и крепление прежние:
На выходном валу 83 об/мин при стандартных 1450 об/мин на входе. Передаточное 16 — это отношение входной скорости к выходной.
Номинальный момент на выходе 126 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 1,1 кВт. Пришлите данные мотора — посчитаем, что получится.
У нас это ZR 959. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Ключ — передаточное число. Оно фиксирует 83 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
В ряду Motovario 63 десятки исполнений, и путают их часто. Эта позиция — среднескоростное исполнение: 83 об/мин на выходе и момент 126 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 959.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario 63 · 1,1 кВт, i=16 (эта позиция) | ZR 959 |
| Motovario 63 · прочие исполнения (0,12–11 кВт, i=4–199) | ZR 959 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
