Это среднетихоходное исполнение Lenze GST09: передаточное i=36 с двигателем 1,5 кВт даёт 38 об/мин на выходе при моменте 375 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Обороты этой позиции идут в приводы цепных конвейеров, норий и тарельчатых питателей. По моменту ряд высокий — хватает для тяжёлых транспортёров и элеваторов, и всё же слабым звеном обычно оказывается вал самой машины, а не редуктора.
Что даёт эта позиция на машине. При 38 об/мин и моменте 375 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,5 м/с при тяговом усилии 3000 Н; через шкив ⌀160 мм на выходной вал придёт около 4688 Н радиальной нагрузки. Фланец под этот двигатель — IEC 90, ток в линии около 3,7 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 1,5 кВт. 1,6 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Выходные обороты задаёт передаточное — у Lenze GST09 их 31, от 5 до 195. Это исполнение 17-е по счёту: следующая ступень вниз по скорости — i=43 (34 об/мин), вверх — i=33 (44 об/мин). По двигателю ряд идёт от 0,12 до 11 кВт, здесь 1,5 кВт — 8-я мощность из 15. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Lenze GST09 и нашим ZR 979 с теми же присоединительными размерами.

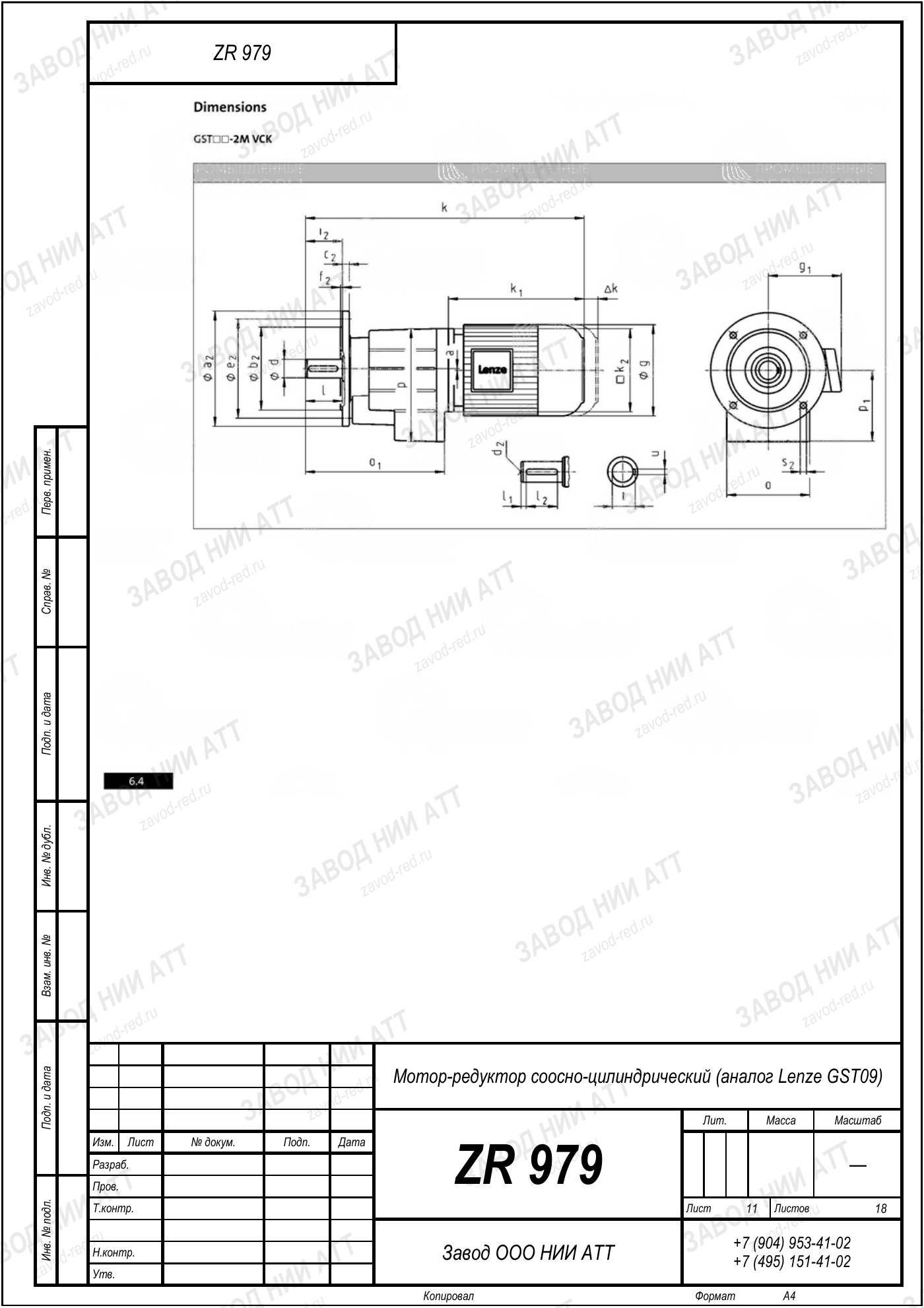

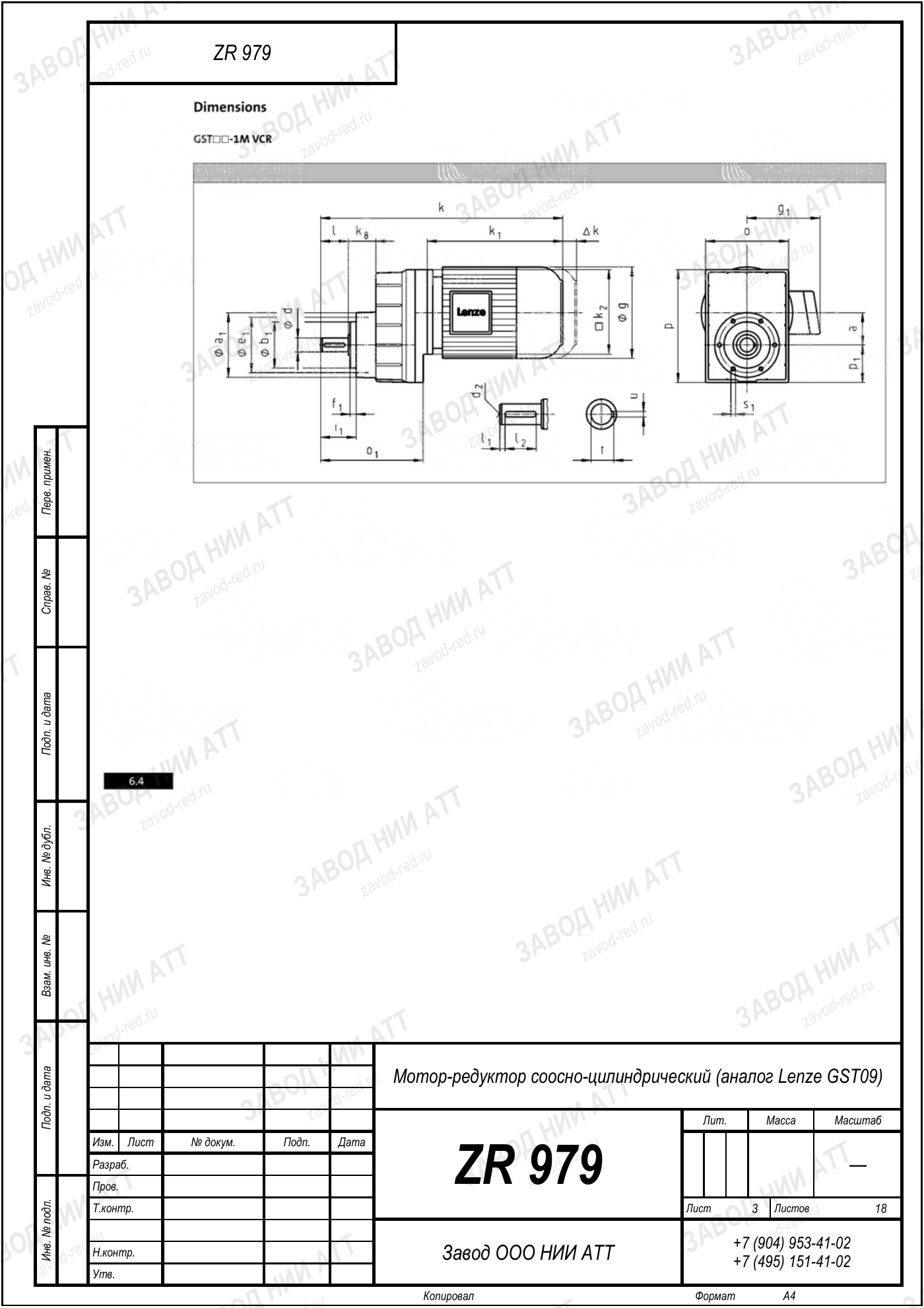

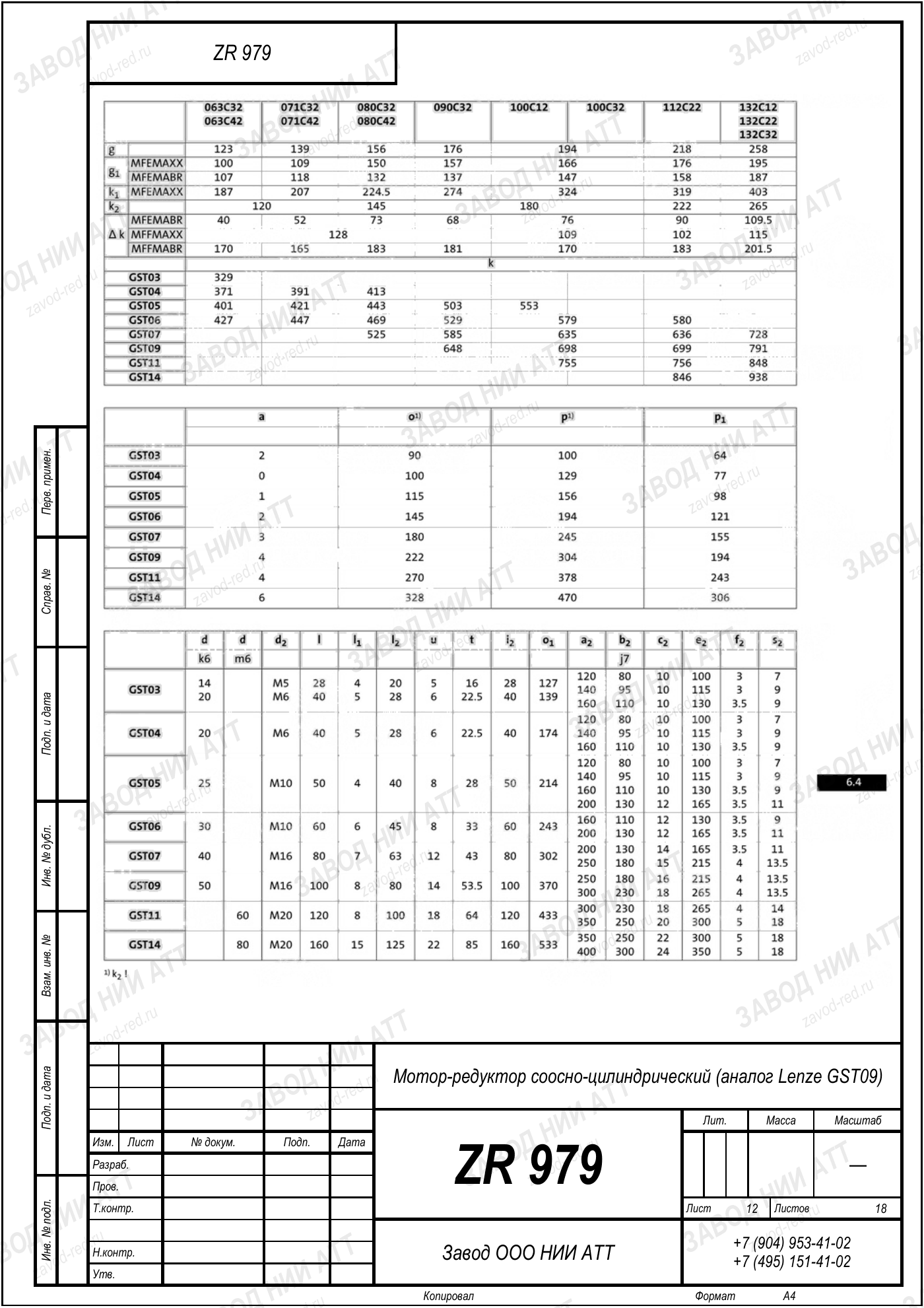

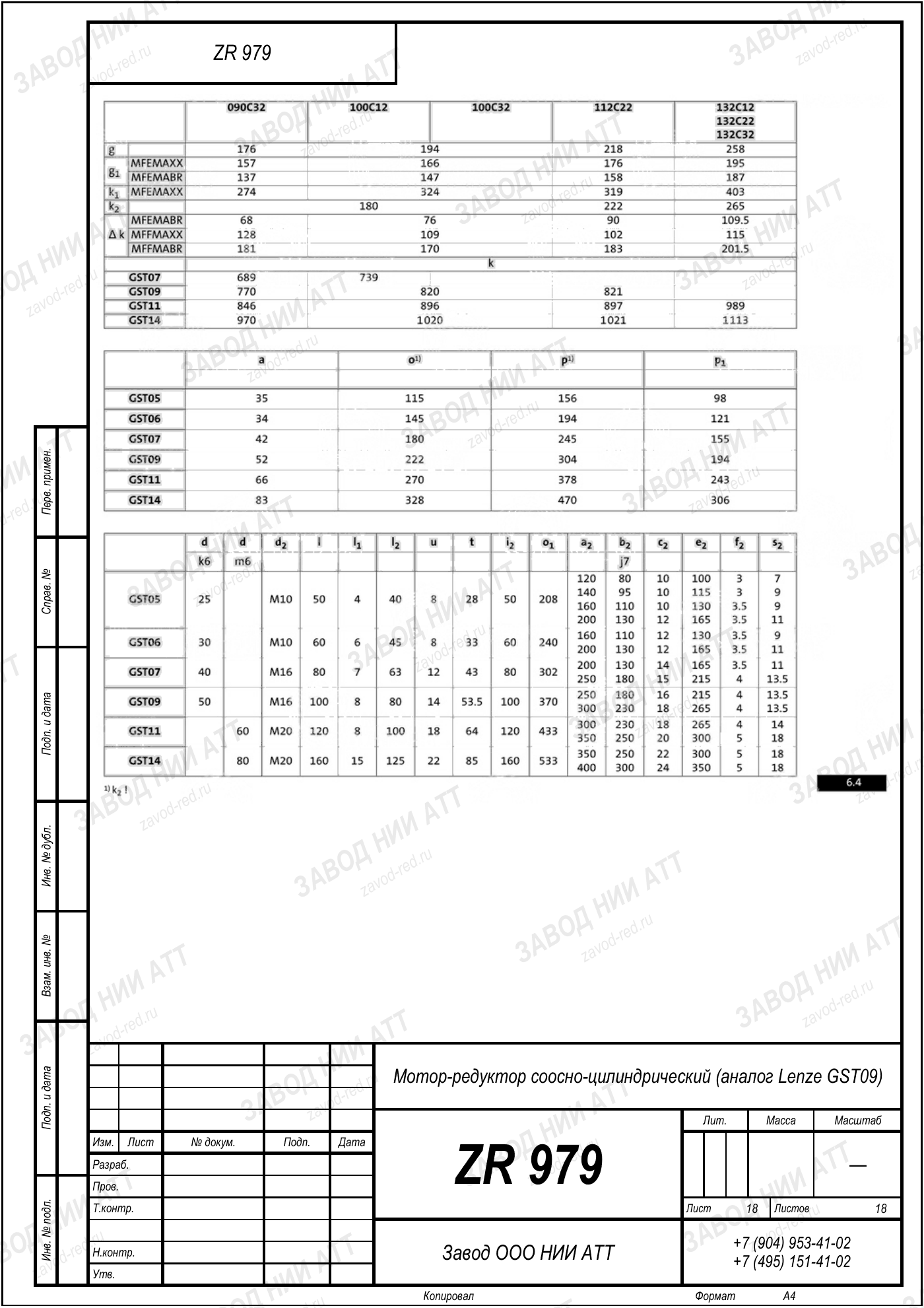

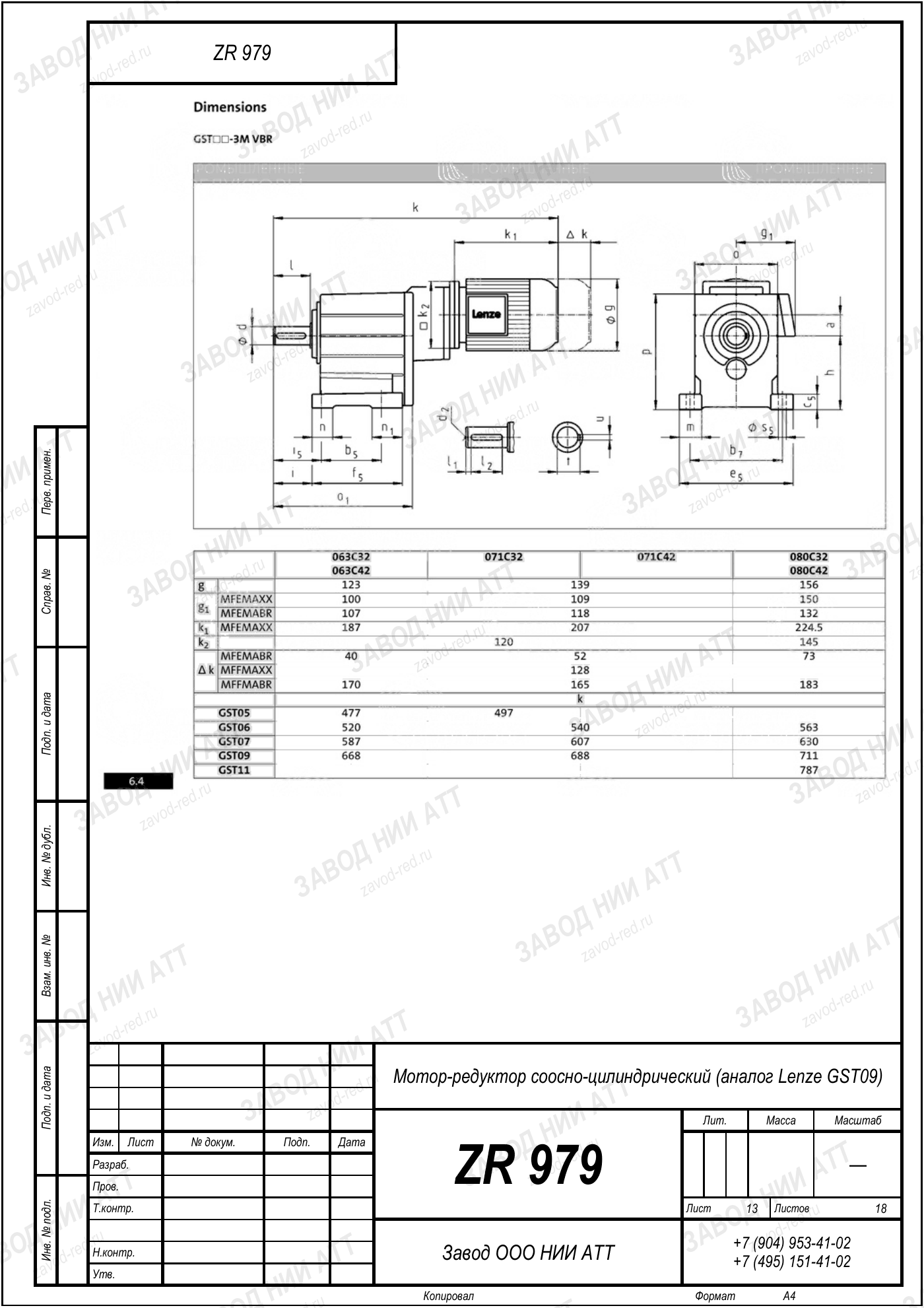

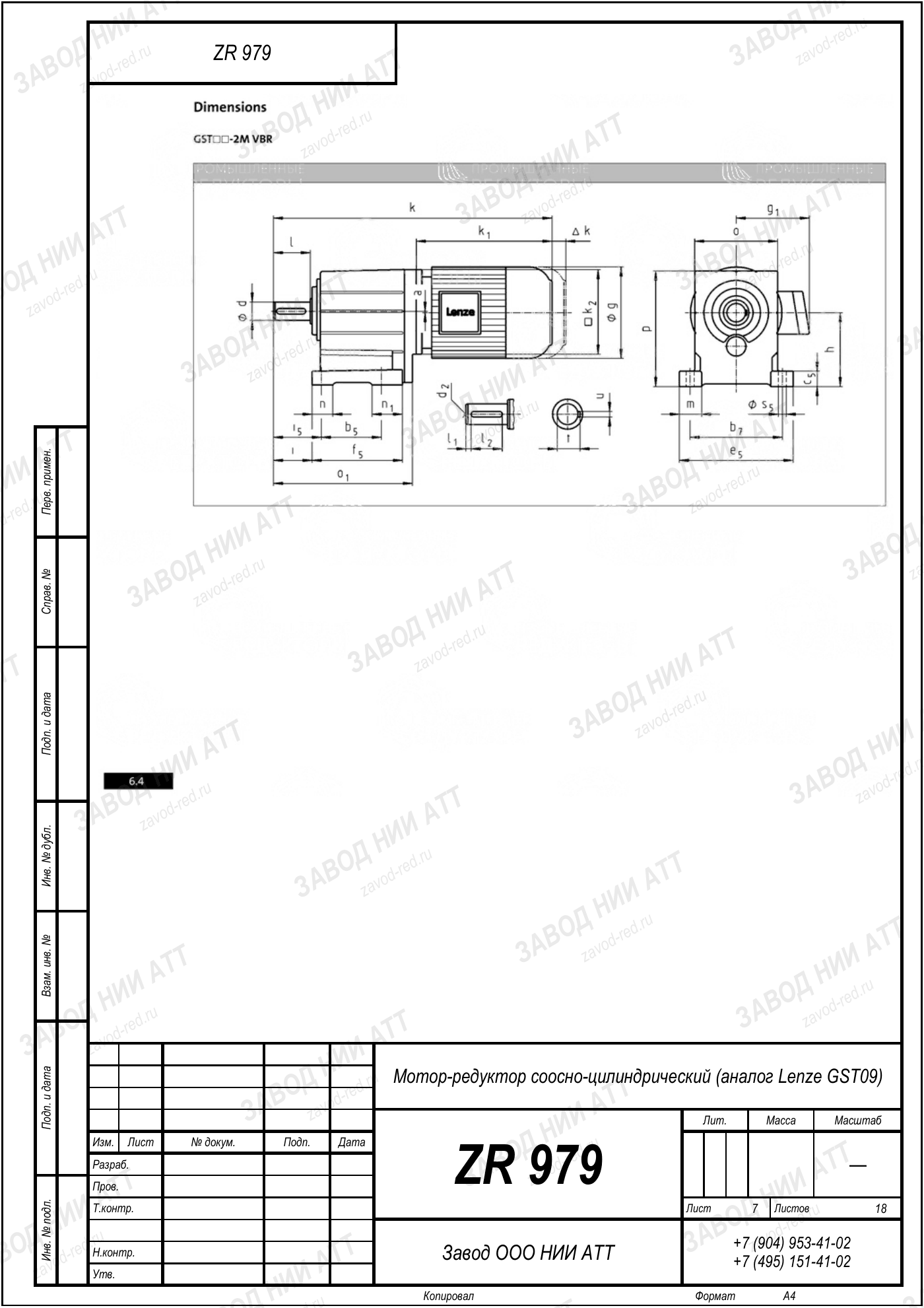

Габаритный и присоединительный чертёж модели Lenze GST09 — нажмите на лист, чтобы увеличить. Листов: 18. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Lenze GST09 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | GST | указывает, какой передачей понижаются обороты — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 09 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=36 | подобрано под нужные выходные обороты; в пределах модели доступно 5–195 |
| Мощность двигателя | 1,5 кВт | у этого исполнения; та же модель собирается и под 0,1–11 кВт |
| Момент на выходе | 375 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GKS 09, GFL 09 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 36 — отсюда 38 об/мин на выходе, и мощность двигателя 1,5 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Замена по нашему каталогу — ZR 979. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
В этом же типоразмере 09 у производителя есть обозначения GKS 09, GFL 09 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GKS09, GFL09. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 979 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять Lenze GST09, сверьте четыре числа: по ним позиция и определяется.
ZR 979 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Быстрее или медленнее на выходе — соседние передаточные Lenze GST09, корпус не меняется:
На выходном валу 38 об/мин при стандартных 1450 об/мин на входе. Передаточное 36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 375 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 1,5 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Переходная плита не понадобится: ZR 979 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Смотрите на обороты: эта позиция даёт 38 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
У Lenze GST09 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 38 об/мин на выходе и момент 375 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 979 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GST09 · 1,5 кВт, i=36 (эта позиция) | ZR 979 |
| Lenze GST09 · прочие исполнения (0,1–11 кВт, i=5–195) | ZR 979 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
