Lenze GST 06 i=4 с двигателем 1,5 кВт — быстроходное исполнение, 326 об/мин на выходе при моменте 44 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Обороты подходят для центрифуг, дымососов и машин с маховиком. Момент здесь небольшой — рабочий диапазон для лёгких заслонок, малых шнеков, дозаторов; вал тонкий, и перегрузка ударом опаснее статической.
Что даёт эта позиция на машине. При 326 об/мин и моменте 44 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 6,83 м/с при тяговом усилии 220 Н; через шкив ⌀200 мм на выходной вал придёт около 440 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 1,5 кВт нужен и фланец IEC 90 по посадке, и линия, держащая 3,7 А при 380 В. Не сойдётся одно из двух — привод не пустят. Скорость ленты проще считать от оборота: 0,2 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Вилка передаточных у Lenze GST 06 — от 3 до 1430, внутри 80 ступеней. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=5 (290 об/мин), вверх — i=3 (483 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 1,5 кВт — 8-я мощность из 10. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Эту позицию закрываем двумя путями: поставкой оригинала Lenze GST 06 и нашим ZR 939 с теми же присоединительными размерами.

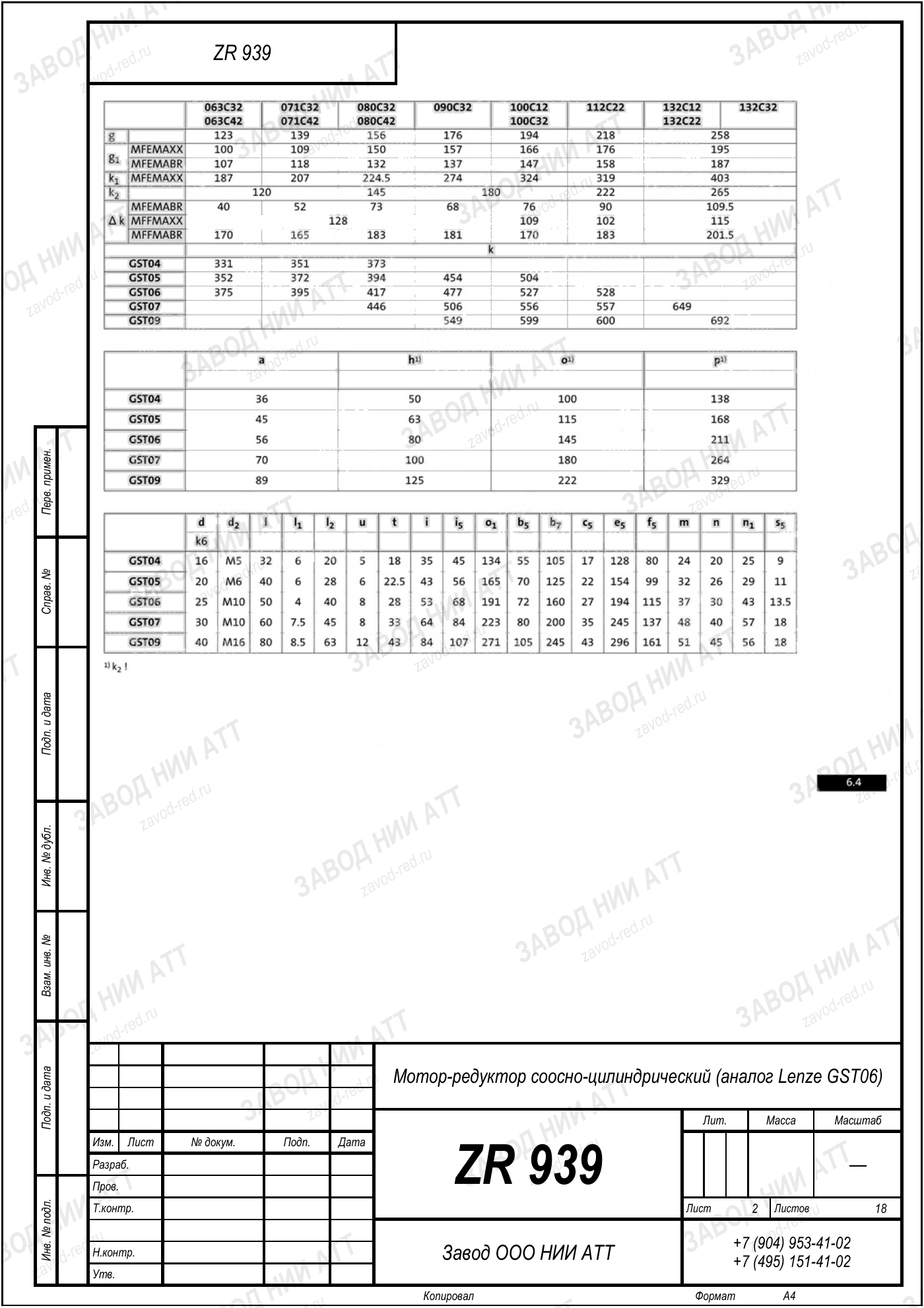

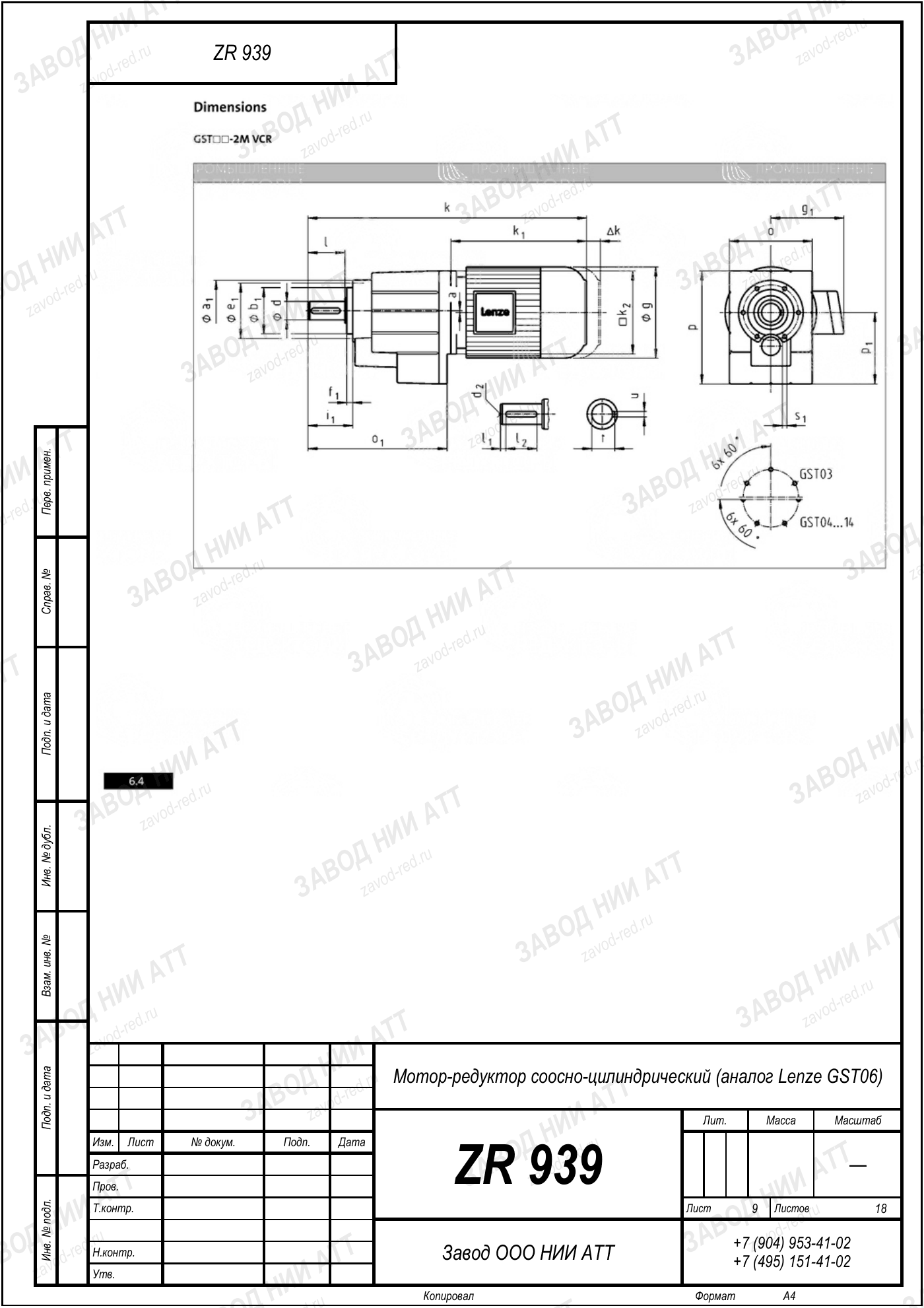

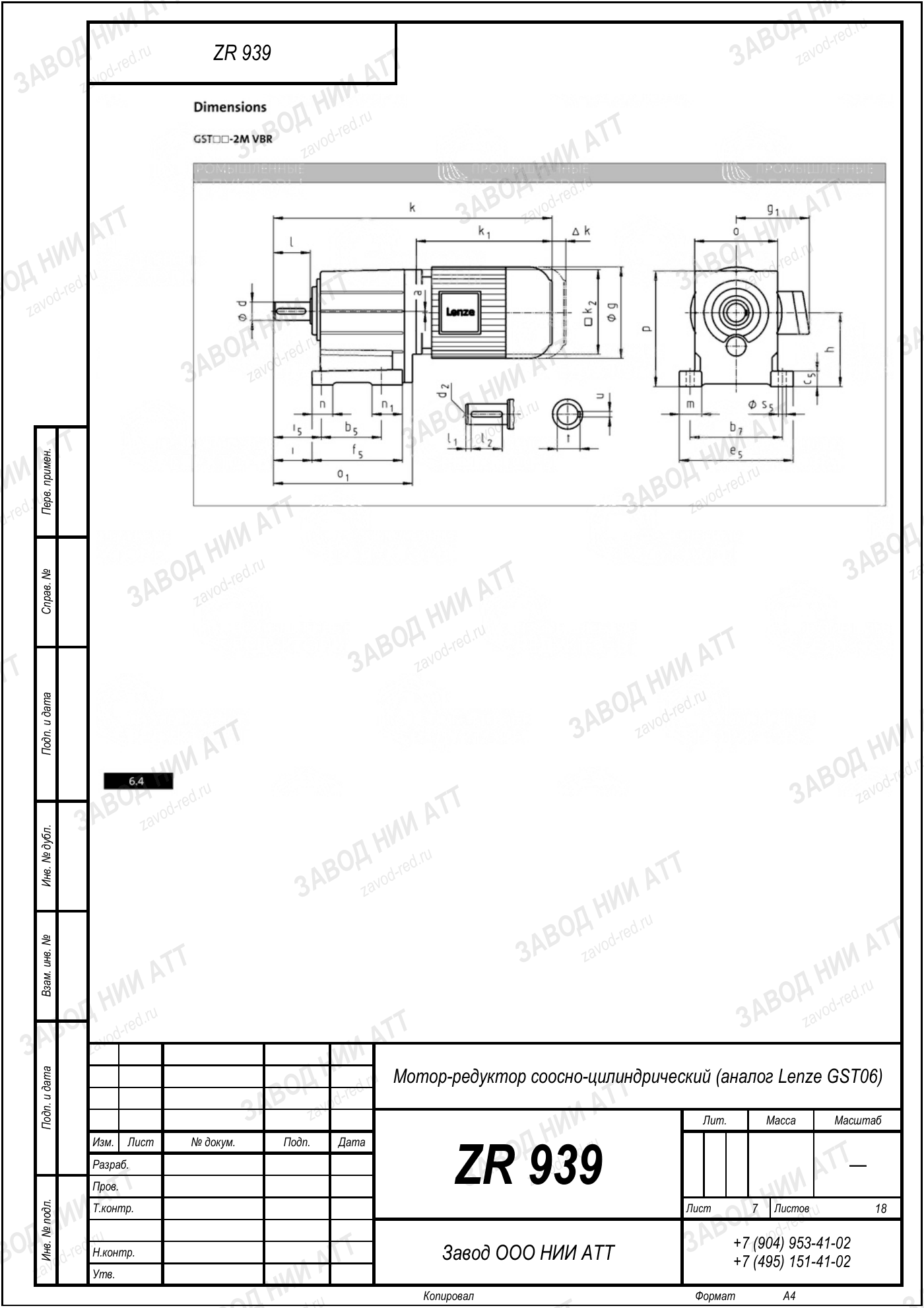

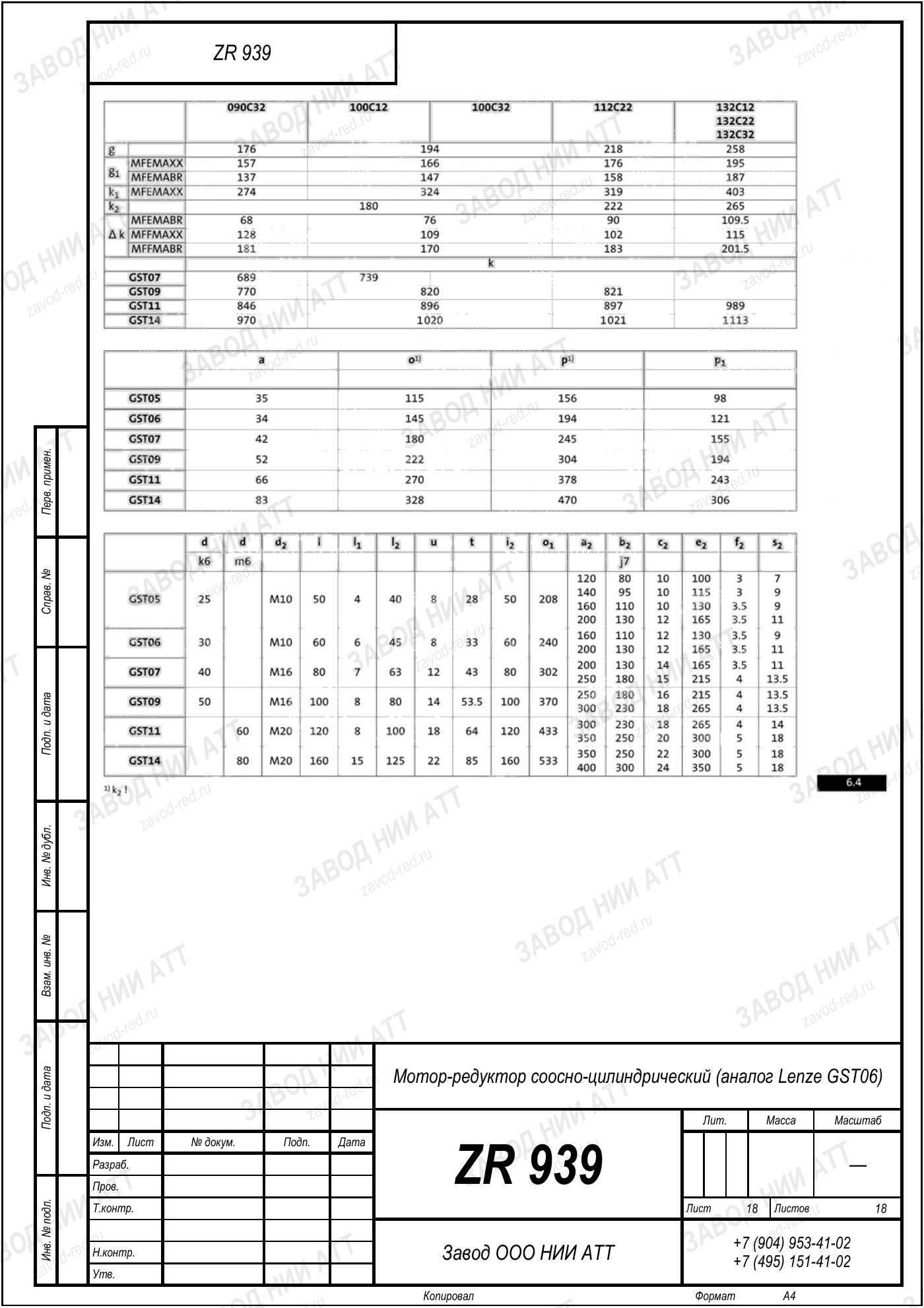

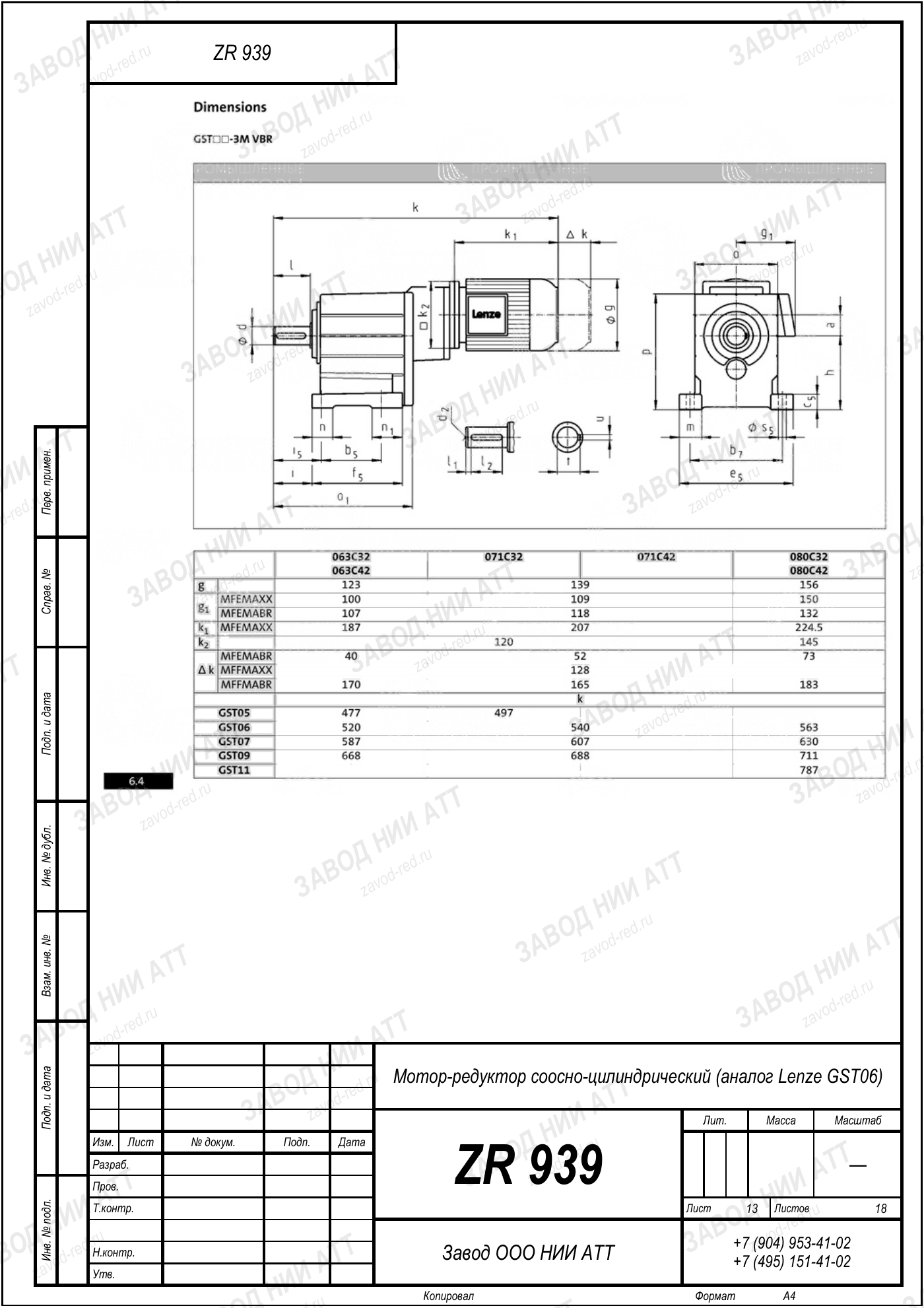

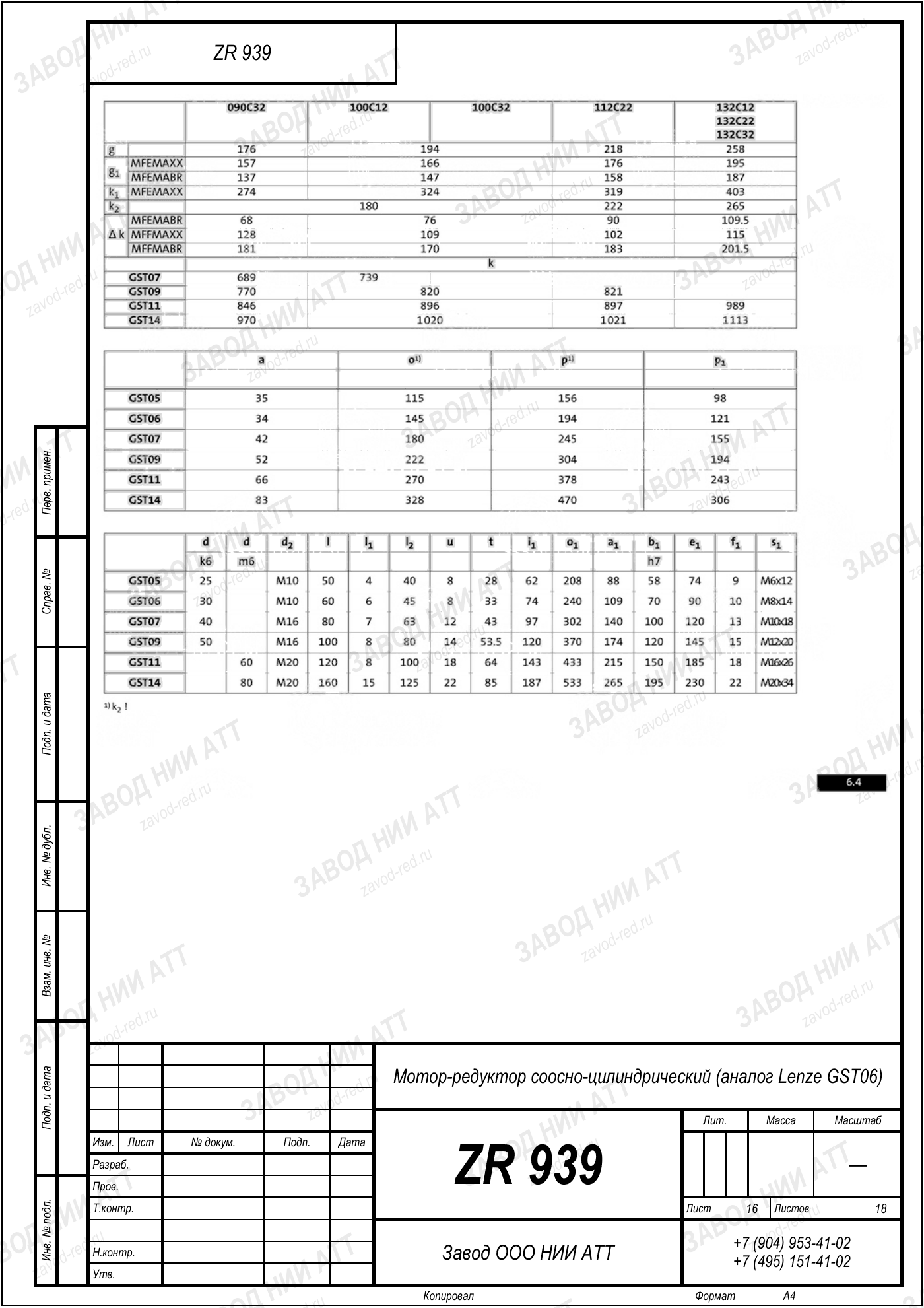

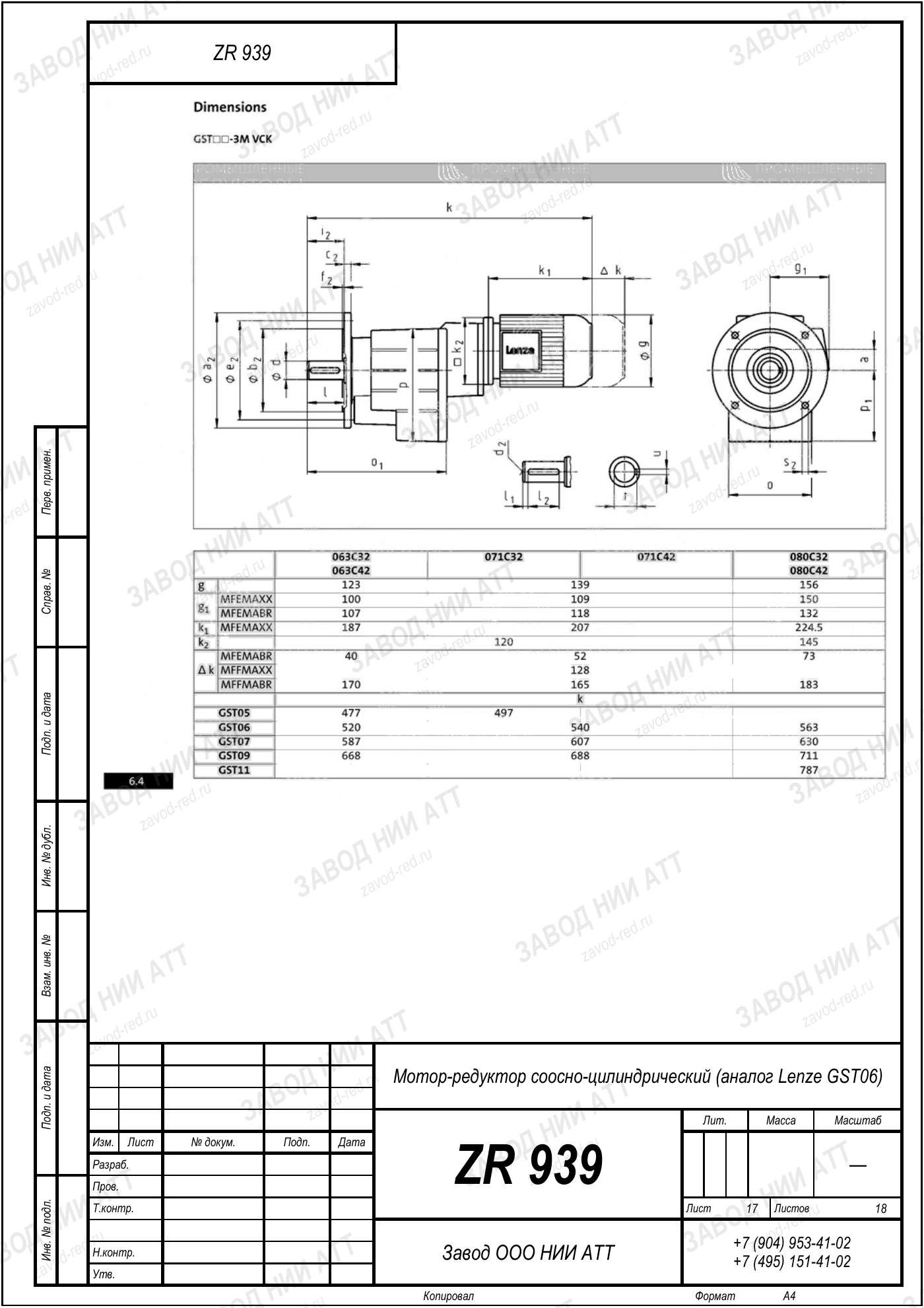

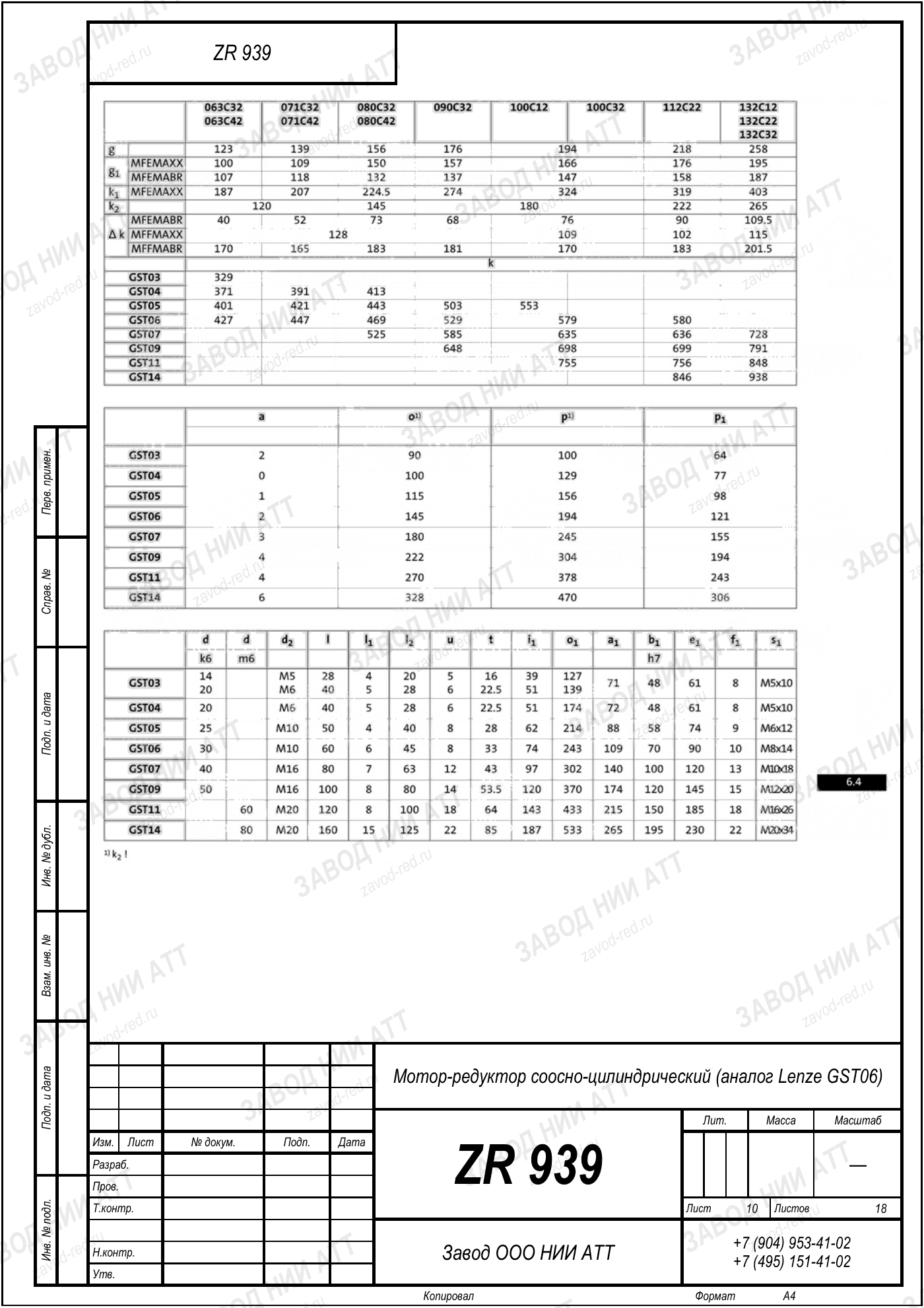

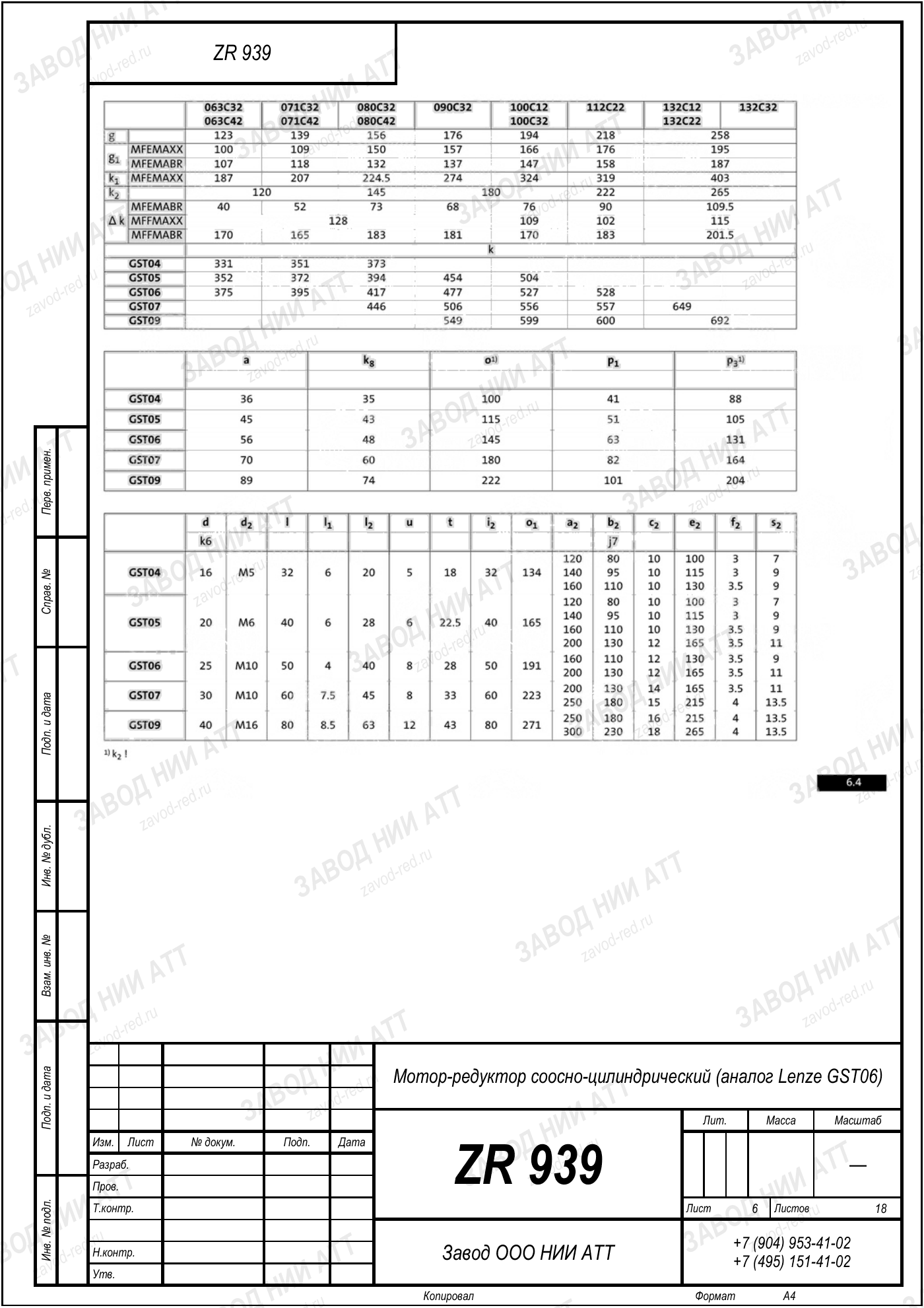

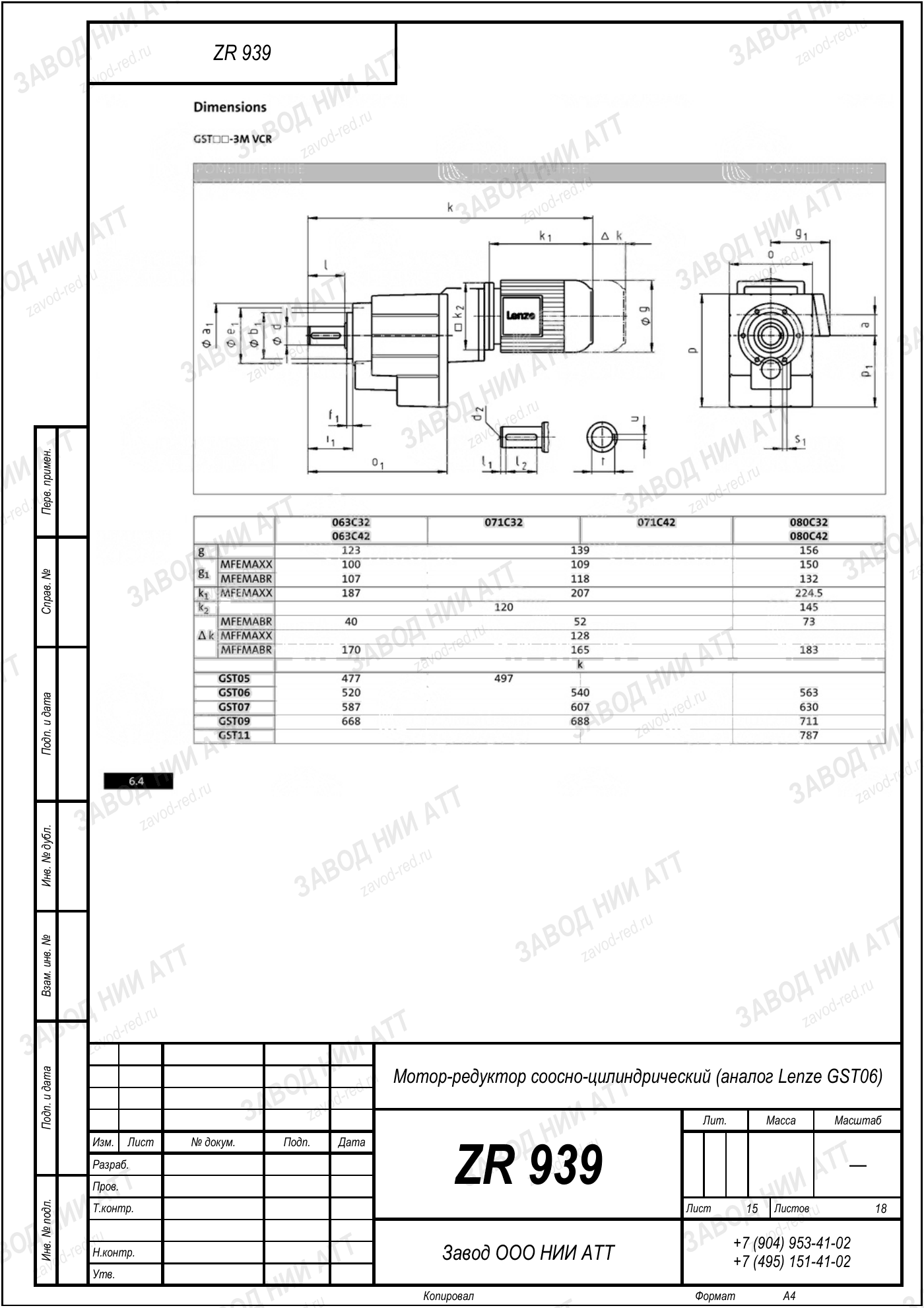

Габаритный и присоединительный чертёж модели Lenze GST 06 — нажмите на лист, чтобы увеличить. Листов: 18. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Lenze GST 06 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | GST | указывает, какой передачей понижаются обороты — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 06 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=4 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 1,5 кВт | фактическая для этой сборки; модель как семейство — см. модель |
| Момент на выходе | 44 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 06, GSS 06, GKS 06, GKR 06 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 4 — отсюда 326 об/мин на выходе, и мощность двигателя 1,5 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Замена по нашему каталогу — ZR 939. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
В этом же типоразмере 06 у производителя есть обозначения GFL 06, GSS 06, GKS 06, GKR 06 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL06, GSS06, GKS06, GKR06. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 939 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Название Lenze GST 06 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
На замену ставим ZR 939: считаем по моменту и передаточному, а не по каталожному коду.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
После обкатки масло меняют по конкретной позиции: исполнение быстроходное, и срок замены тут свой. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
Соседние по передаточному исполнения Lenze GST 06 — установочные размеры те же, выходная скорость другая:
На выходном валу 326 об/мин при стандартных 1450 об/мин на входе. Передаточное 4 — это отношение входной скорости к выходной.
Номинальный момент на выходе 44 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Формально да, но это уже другой расчёт: под 1,5 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Для монтажа меняется только шильдик: ZR 939 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 326 об/мин — от них и пляшите при подборе Lenze GST 06.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Внешне позиции Lenze GST 06 не различить: разница внутри, в передаче. Эта позиция — быстроходное исполнение: 326 об/мин на выходе и момент 44 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 939.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GST 06 · 1,5 кВт, i=4 (эта позиция) | ZR 939 |
| Lenze GST 06 · прочие исполнения (0,12–3 кВт, i=3–1430) | ZR 939 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
