Ступень i=29,27 в корпусе Lenze GSS 07 с двигателем 2,2 кВт даёт 48 об/мин при моменте 435 Н·м; по классу это среднетихоходное исполнение. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Скорость под ленточных транспортёров, ковшовых элеваторов и питателей; момент высокий — это уровень привода тяжёлых транспортёров и элеваторов. Оговорка: сверьте сечение ответного вала — на таком моменте ломается именно он.
Что даёт эта позиция на машине. При 48 об/мин и моменте 435 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,79 м/с при тяговом усилии 2762 Н; через шкив ⌀250 мм на выходной вал придёт около 3480 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 2,2 кВт фланец IEC 100. Ток около 5,2 А — если пускатель на линии слабее, менять придётся и его. Тихоходный вал проворачивается за 1,2 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Вилка передаточных у Lenze GSS 07 — от 7,24 до 192,18, внутри 33 ступеней. Это исполнение 12-е по счёту: следующая ступень вниз по скорости — i=30,69 (47 об/мин), вверх — i=25,62 (57 об/мин). По двигателю ряд идёт от 0,25 до 11 кВт, здесь 2,2 кВт — 7-я мощность из 12. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Кроме оригинала Lenze GSS 07 предлагаем ZR 878 — тот же габарит и крепление, срок поставки короче.

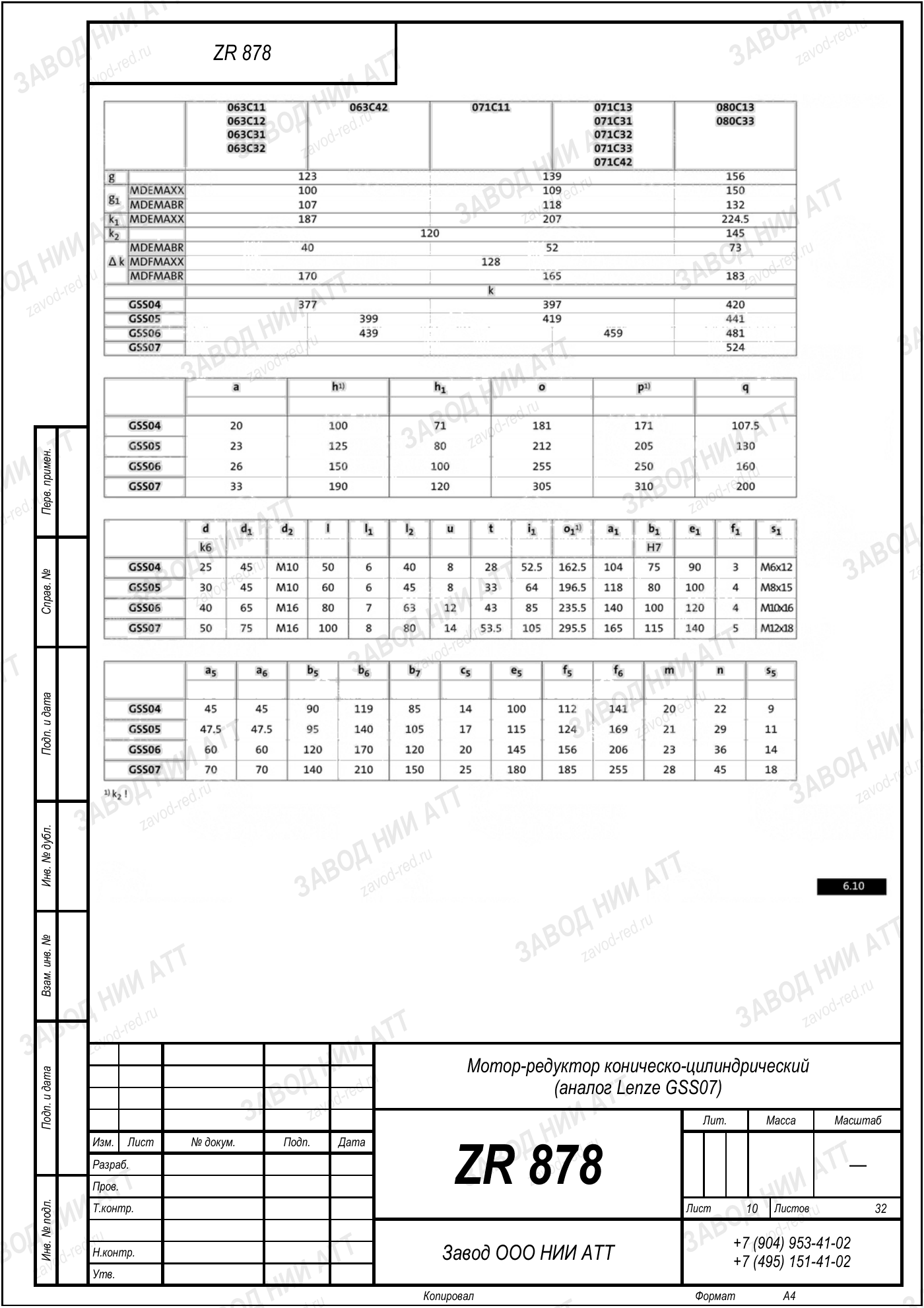

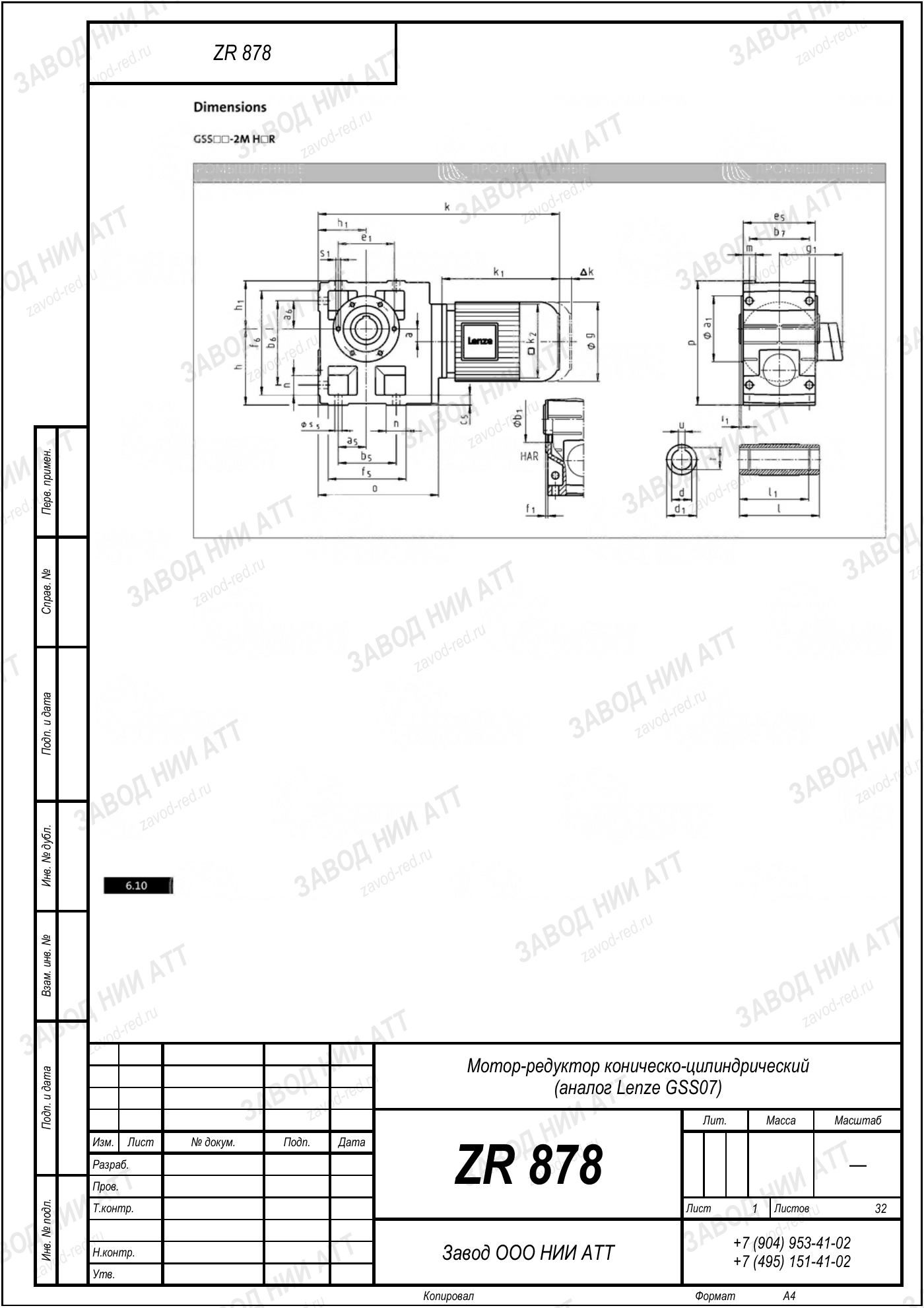

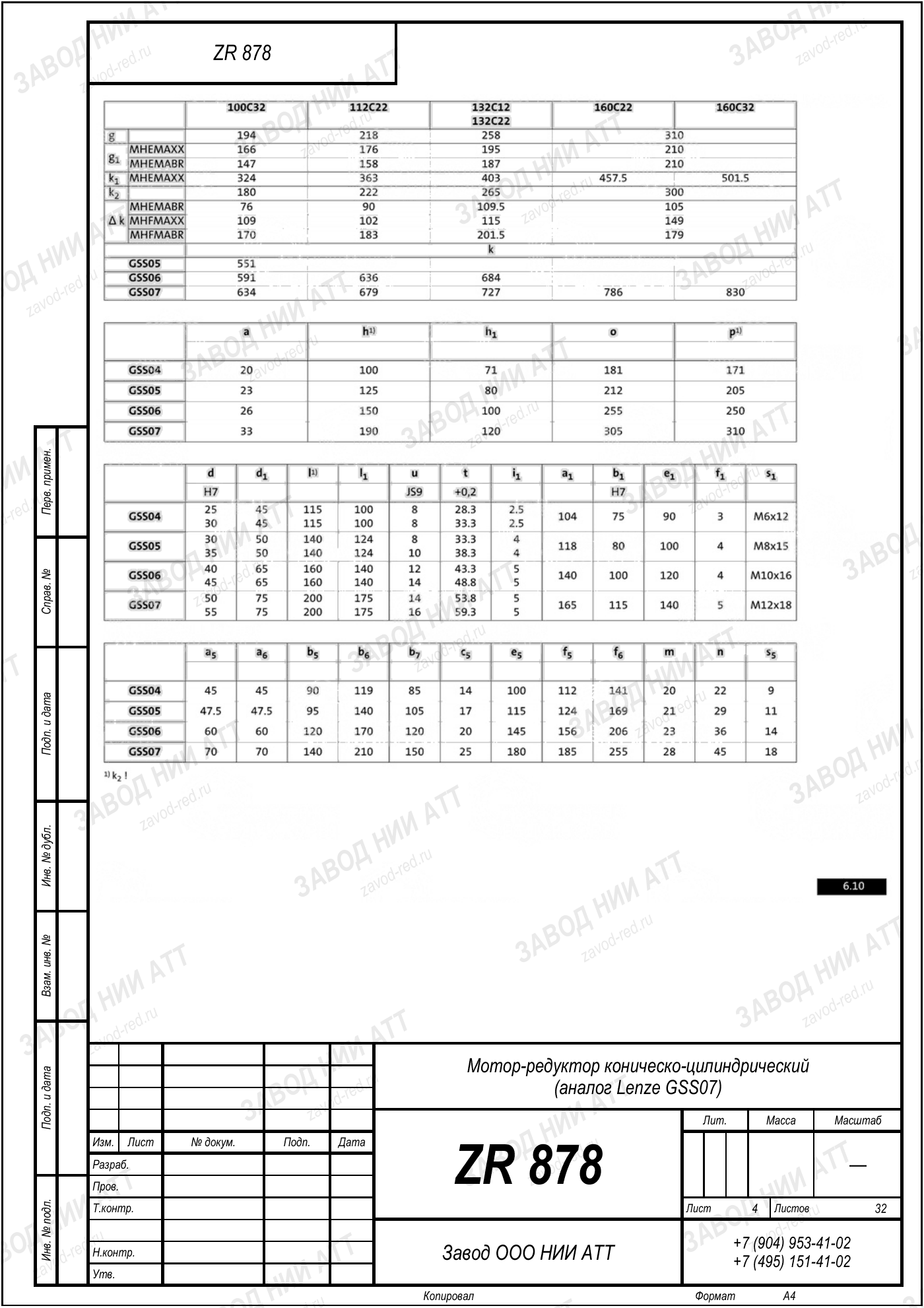

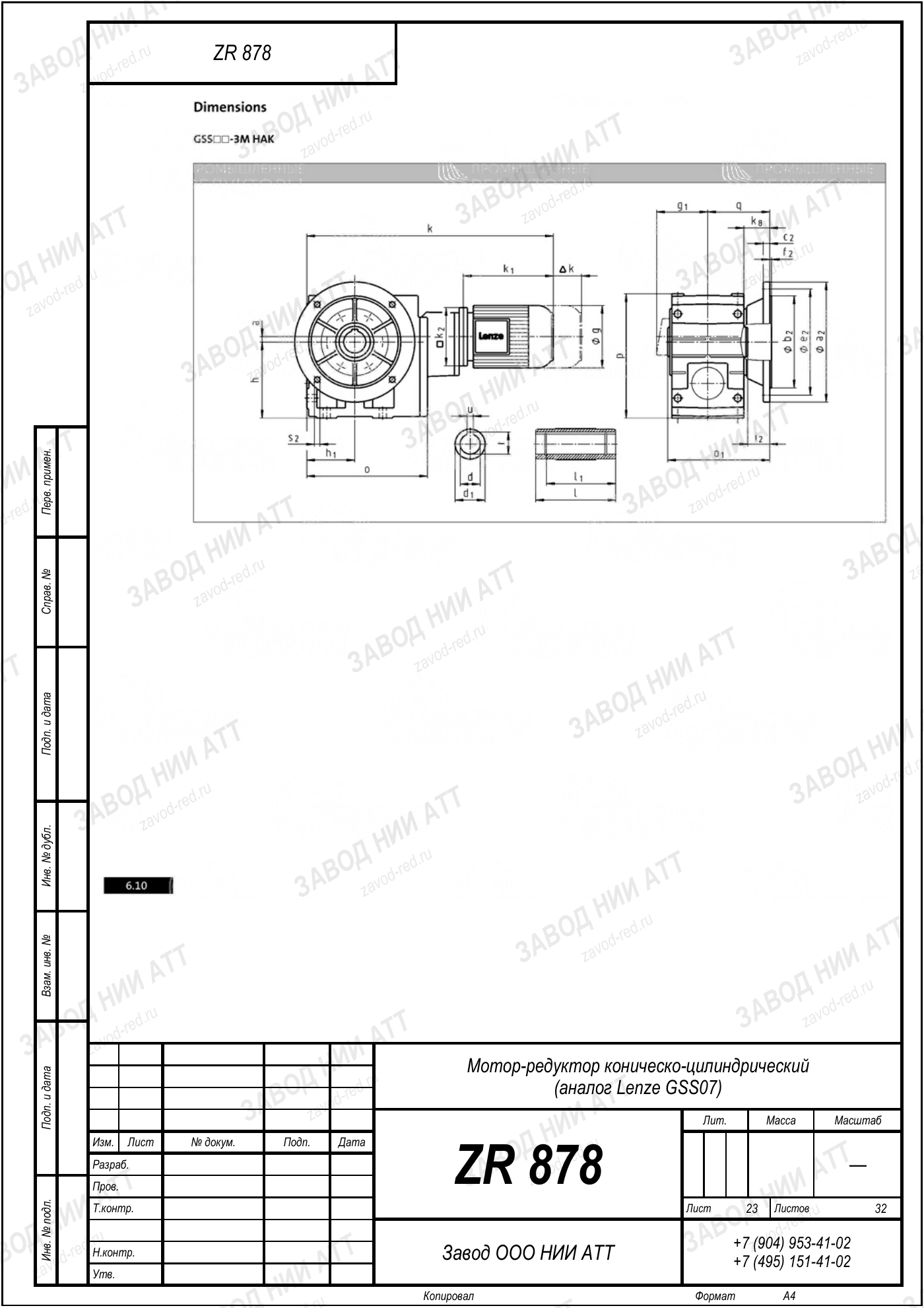

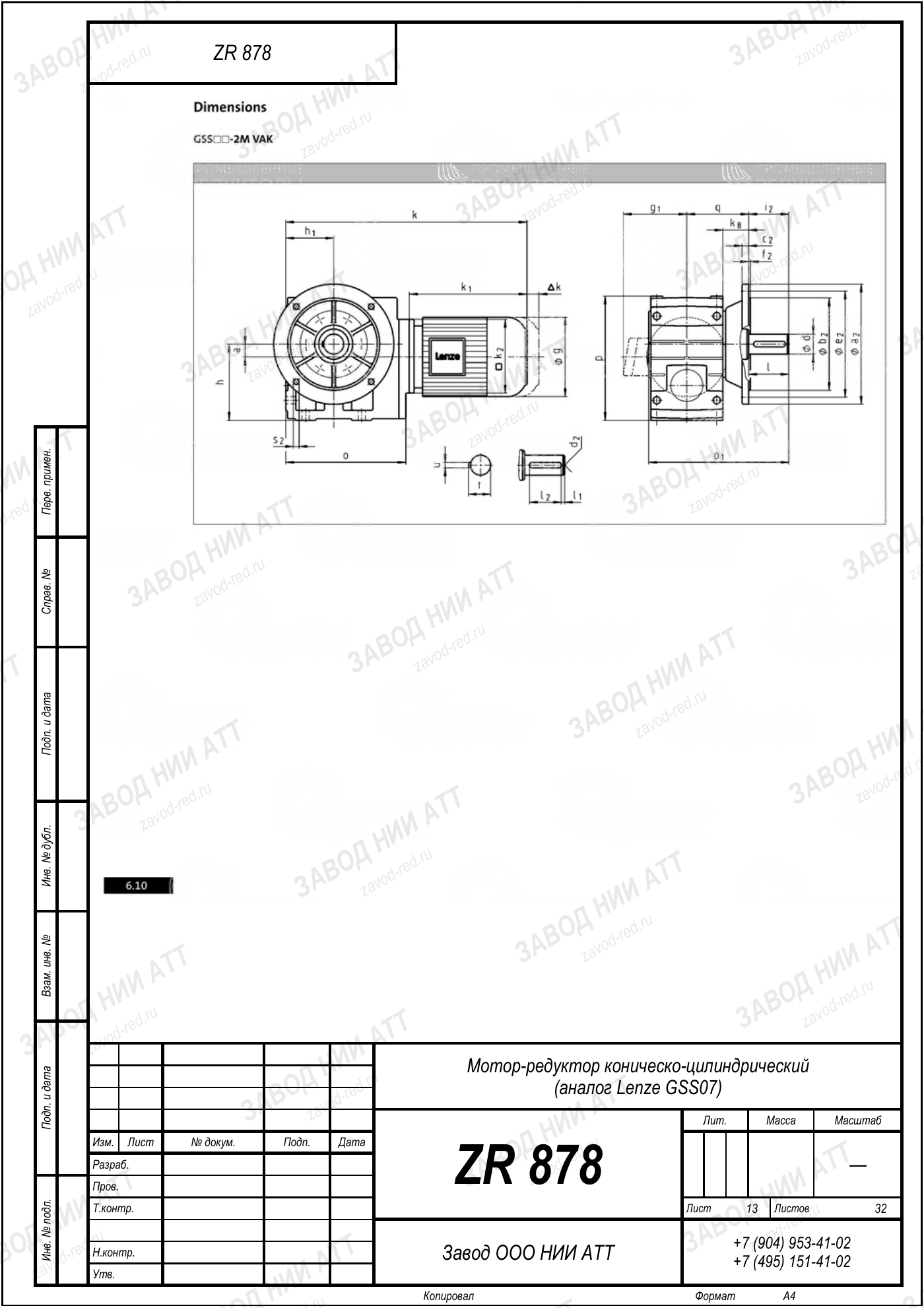

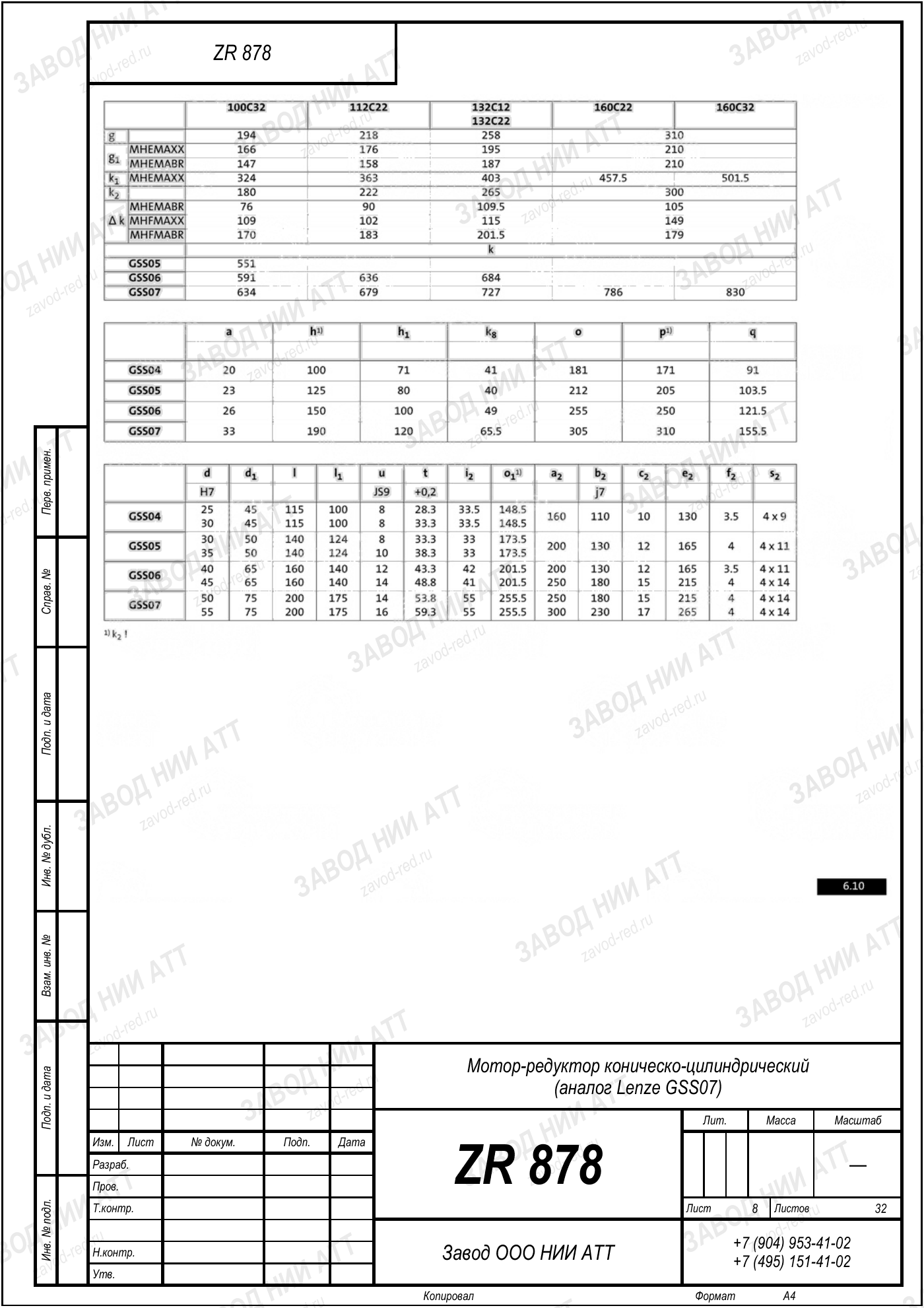

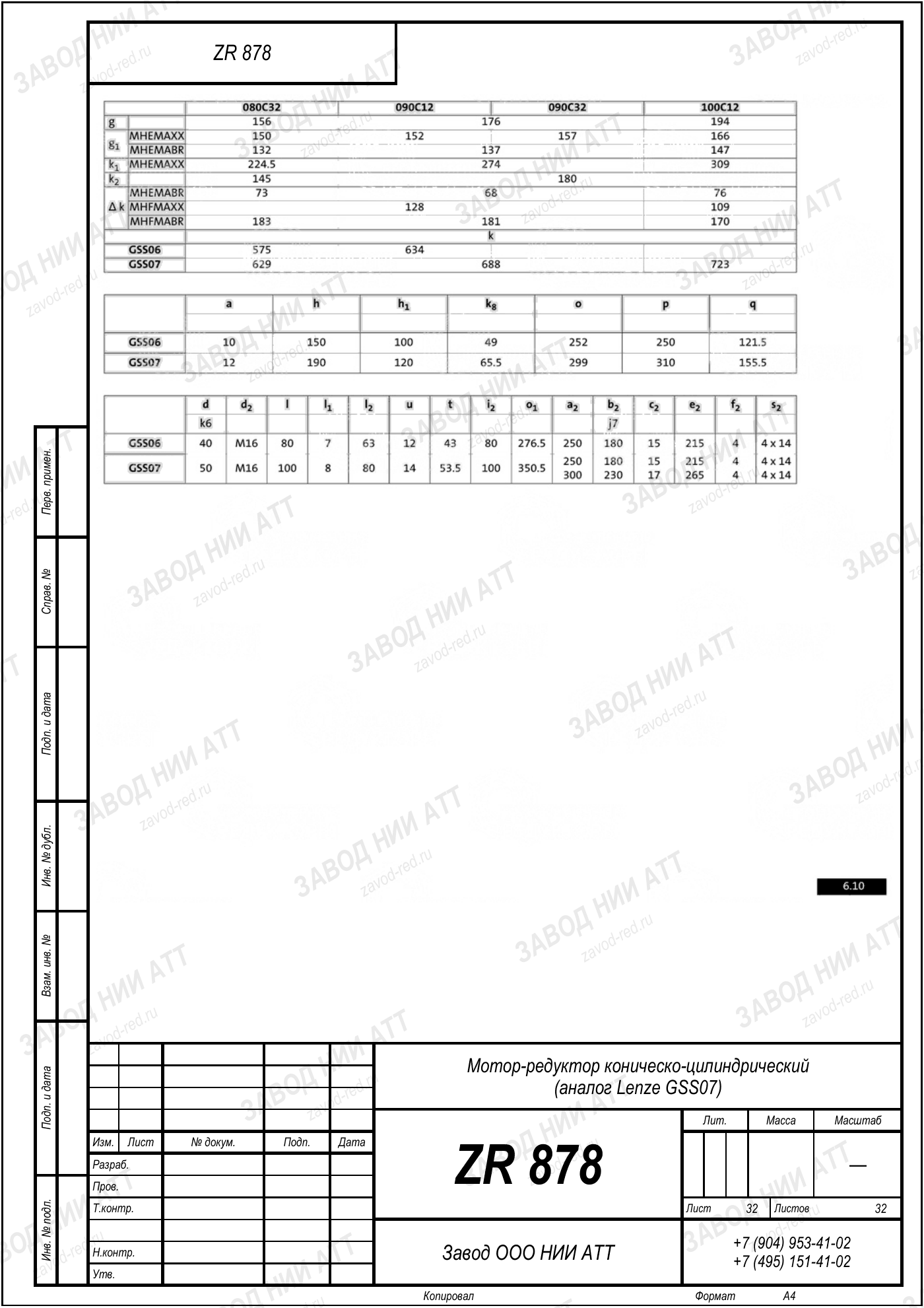

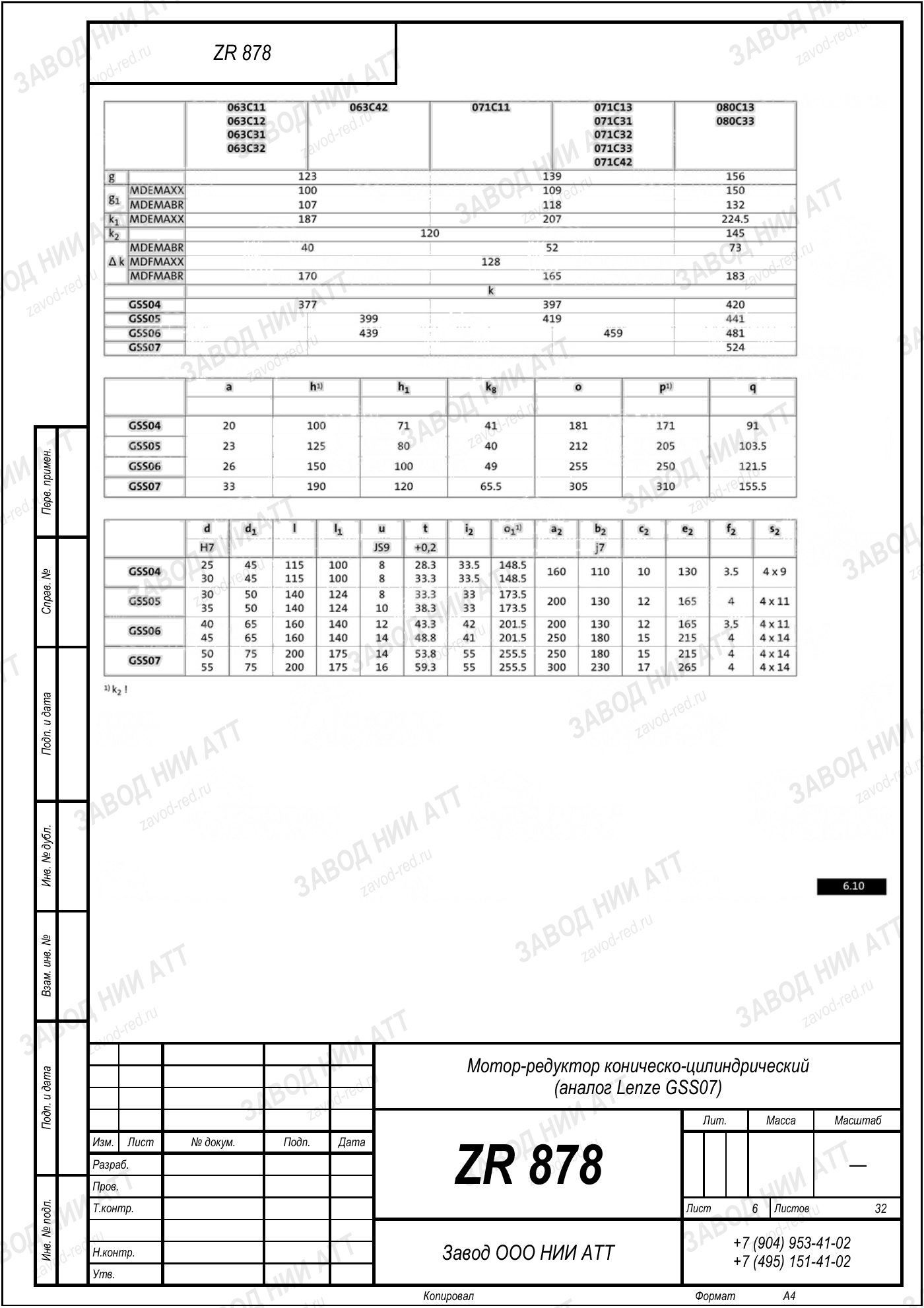

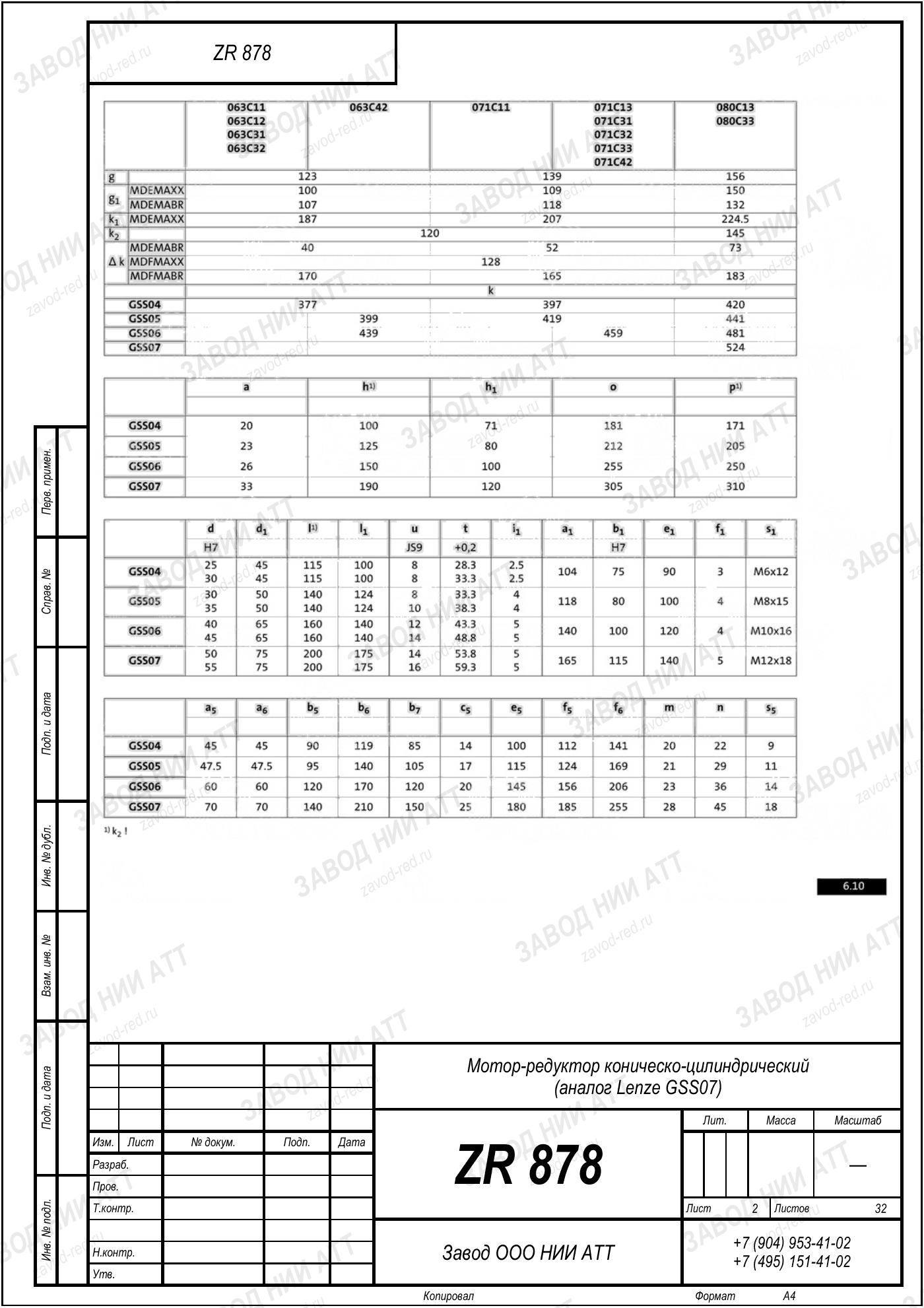

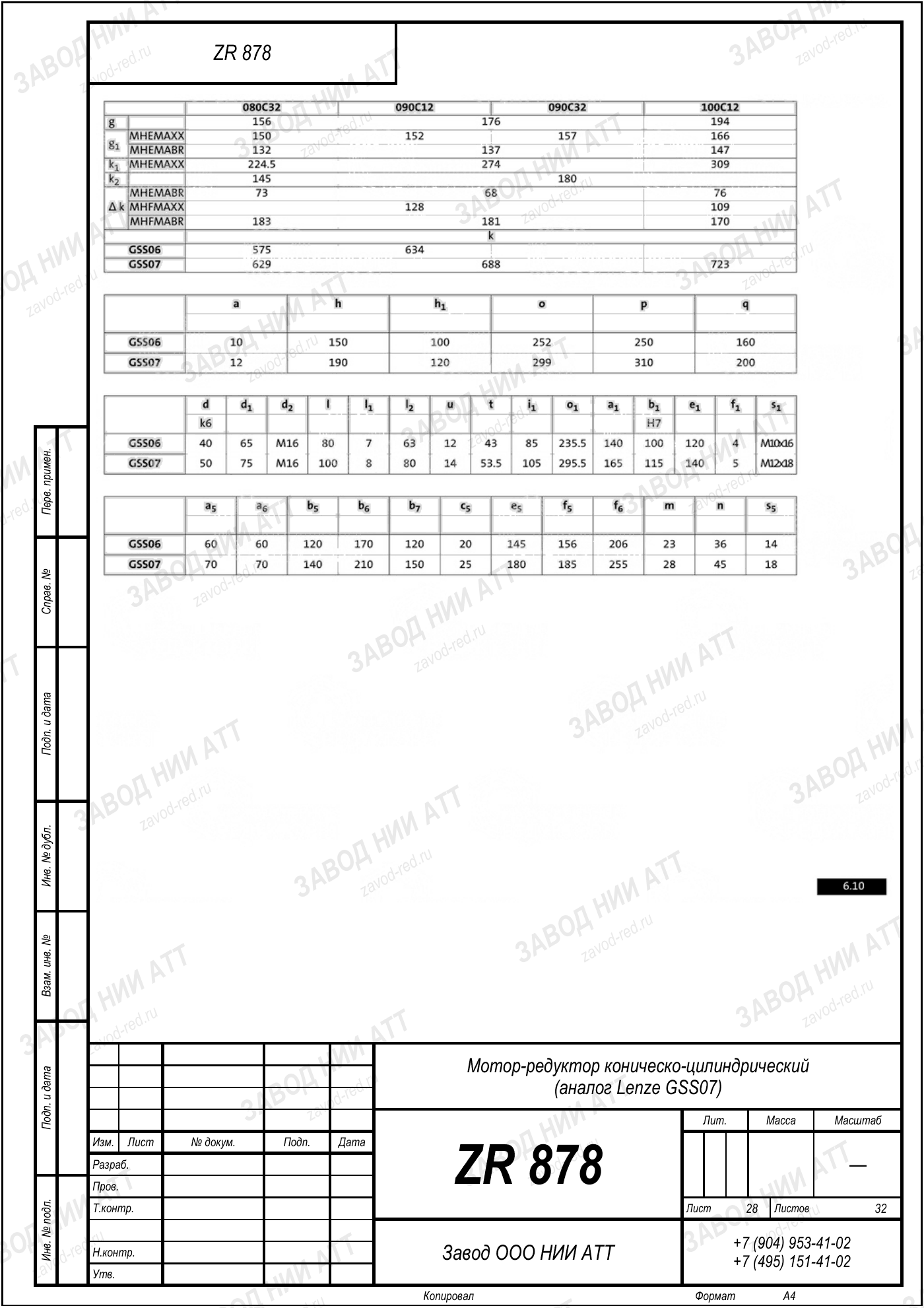

Габаритный и присоединительный чертёж модели Lenze GSS 07 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Lenze GSS 07 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | GSS | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 07 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=29,27 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 2,2 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,2–11 кВт |
| Момент на выходе | 435 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 07, GKS 07, GST 07 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 29,27 — отсюда 48 об/мин на выходе, и мощность двигателя 2,2 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
В нашей номенклатуре этой позиции соответствует ZR 878: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 07 у производителя есть обозначения GFL 07, GKS 07, GST 07 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL07, GKS07, GST07. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 878 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Lenze GSS 07. Проверьте их по своей машине.
Подбираем ZR 878 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Ближайшие передаточные в ряду Lenze GSS 07 — габарит общий, обороты на выходе другие:
На выходном валу 48 об/мин при стандартных 1450 об/мин на входе. Передаточное 29,27 — это отношение входной скорости к выходной.
Номинальный момент на выходе 435 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 2,2 кВт. Пришлите данные мотора — посчитаем, что получится.
Присоединительные размеры ZR 878 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 48 об/мин — от них и пляшите при подборе Lenze GSS 07.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Марка Lenze GSS 07 говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 48 об/мин на выходе и момент 435 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 878.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GSS 07 · 2,2 кВт, i=29,27 (эта позиция) | ZR 878 |
| Lenze GSS 07 · прочие исполнения (0,2–11 кВт, i=7,24–192,18) | ZR 878 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
