Lenze GSS 05 с передаточным i=7,36 с двигателем 3 кВт выдаёт 190 об/мин при моменте 151 Н·м — быстроходное исполнение ряда. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Такие обороты ставят в приводы вентиляторов, центрифуг, приводов с маховой массой. Момент средний для этого ряда — его хватает на привод транспортёров средней производительности и мешалок; консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Что даёт эта позиция на машине. При 190 об/мин и моменте 151 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 2,49 м/с при тяговом усилии 1208 Н; через шкив ⌀200 мм на выходной вал придёт около 1510 Н радиальной нагрузки. Габарит по IEC у двигателя 3 кВт — 100, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 6,9 А от сети 380 В. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,3 с, быстрее делает только меньшее передаточное число.
Место в ряду. На один типоразмер Lenze GSS 05 приходится 29 передаточных: нижняя граница 5,81, верхняя 131,87. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=8,56 (169 об/мин), вверх — i=6,58 (220 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Lenze GSS 05 доступен как импортная поставка; замена из нашей номенклатуры — ZR 848, посадка один в один.

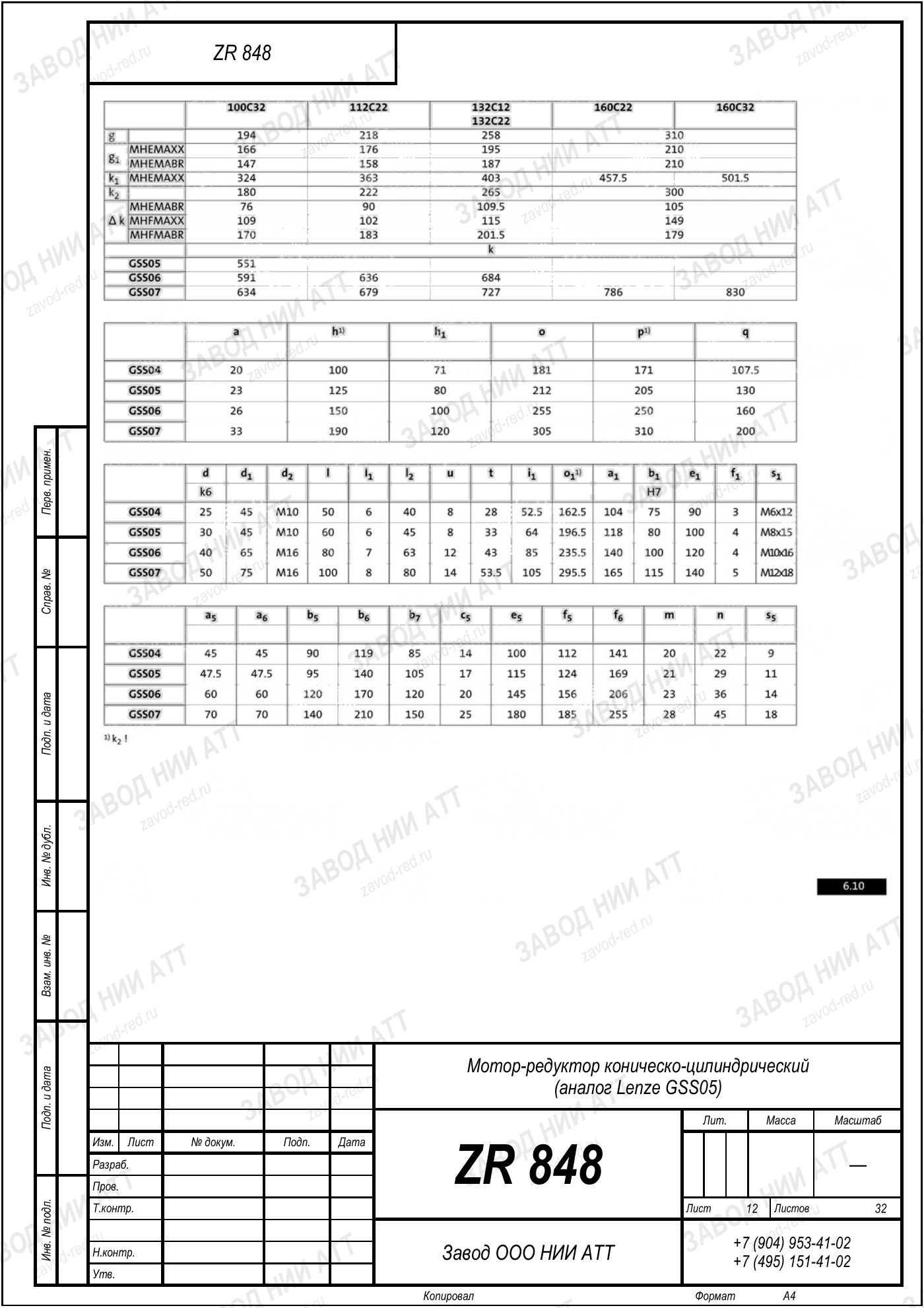

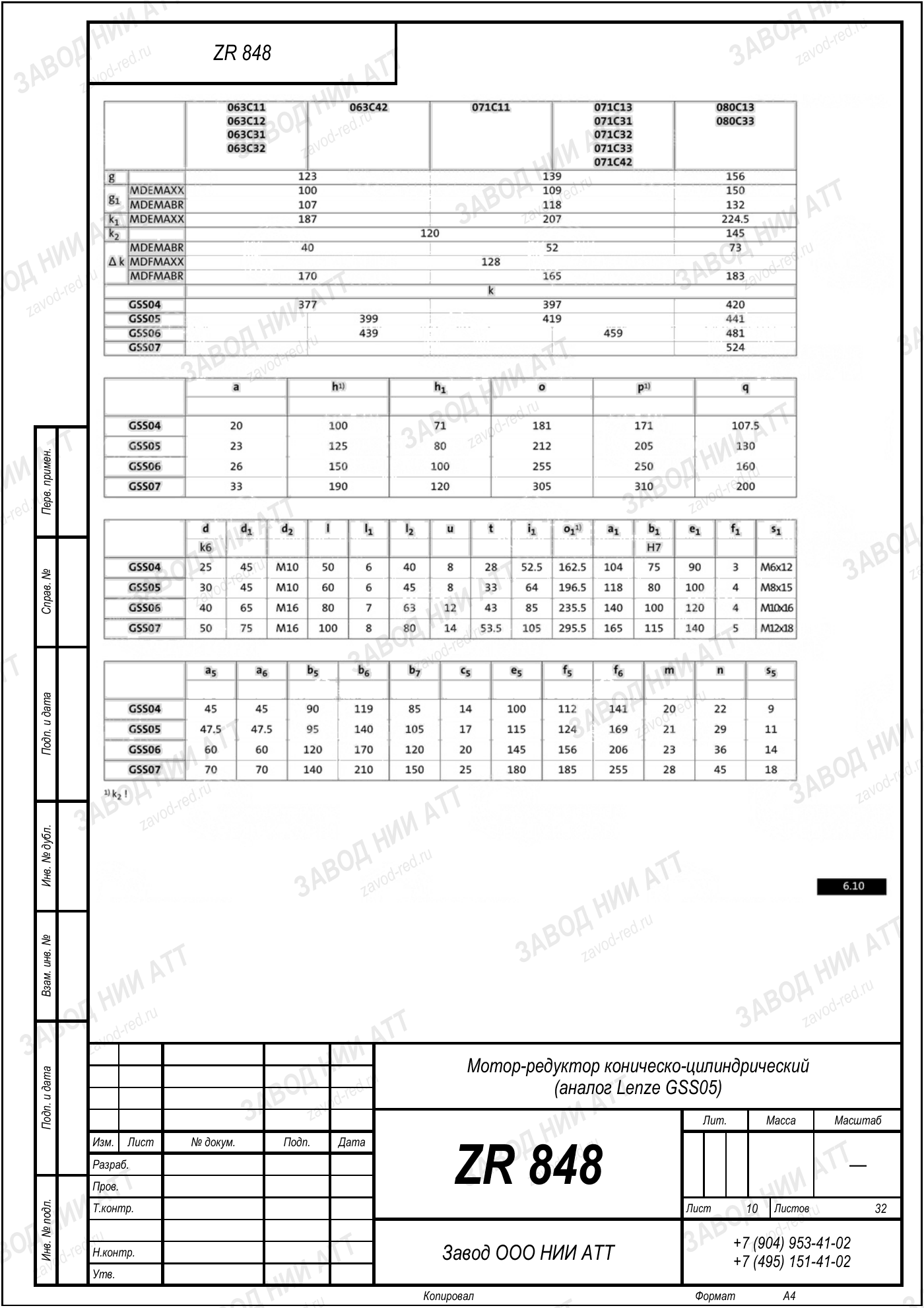

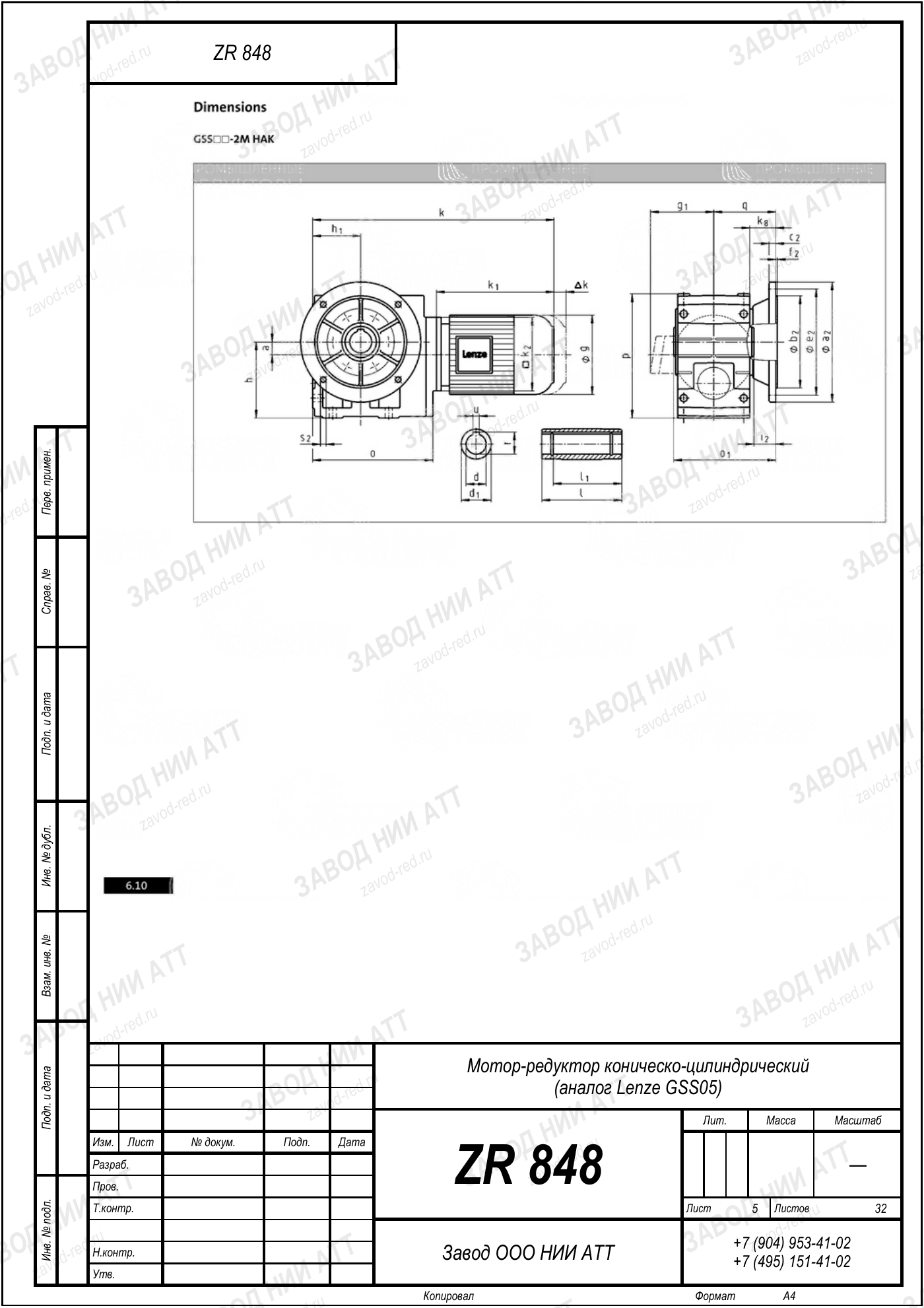

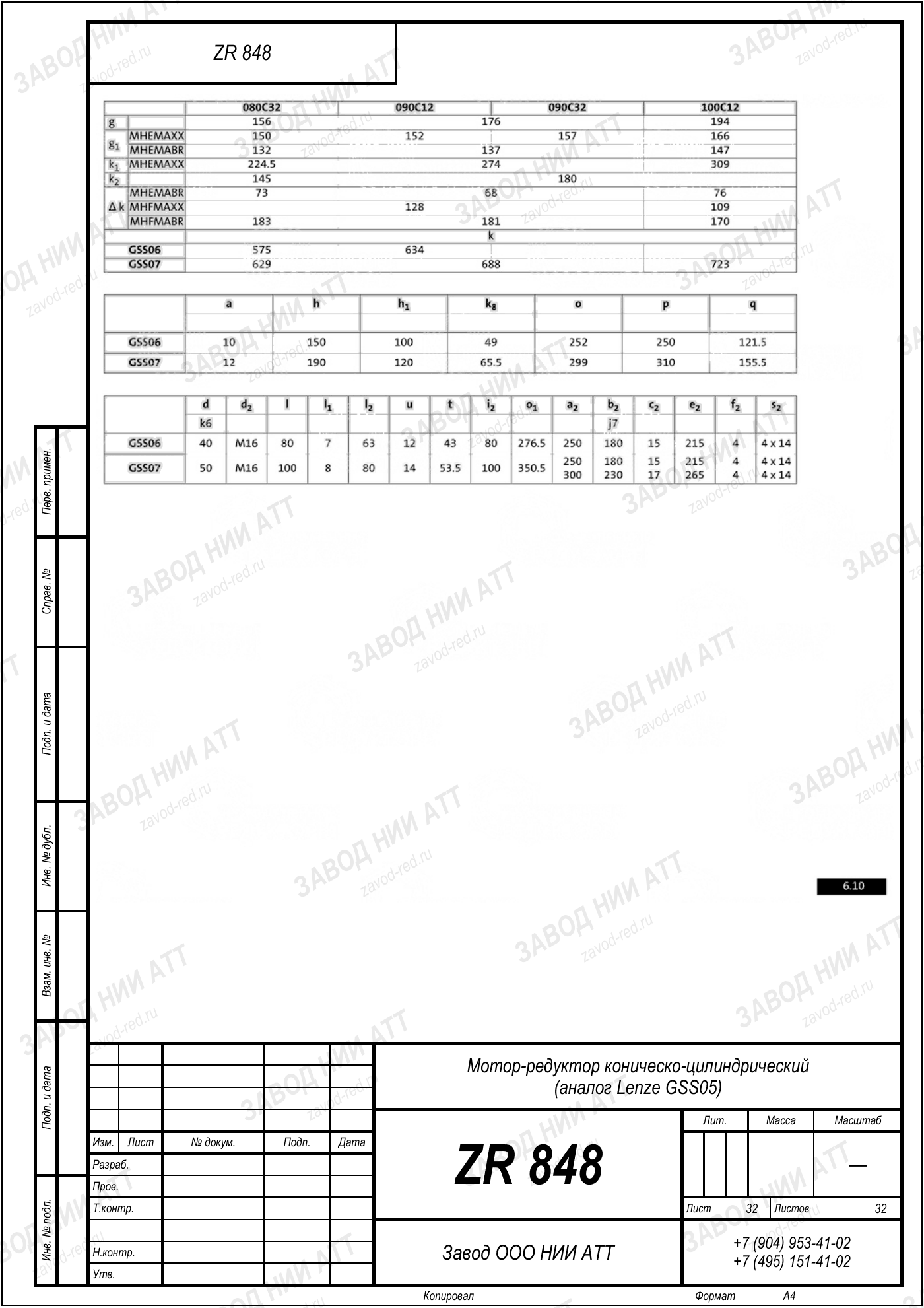

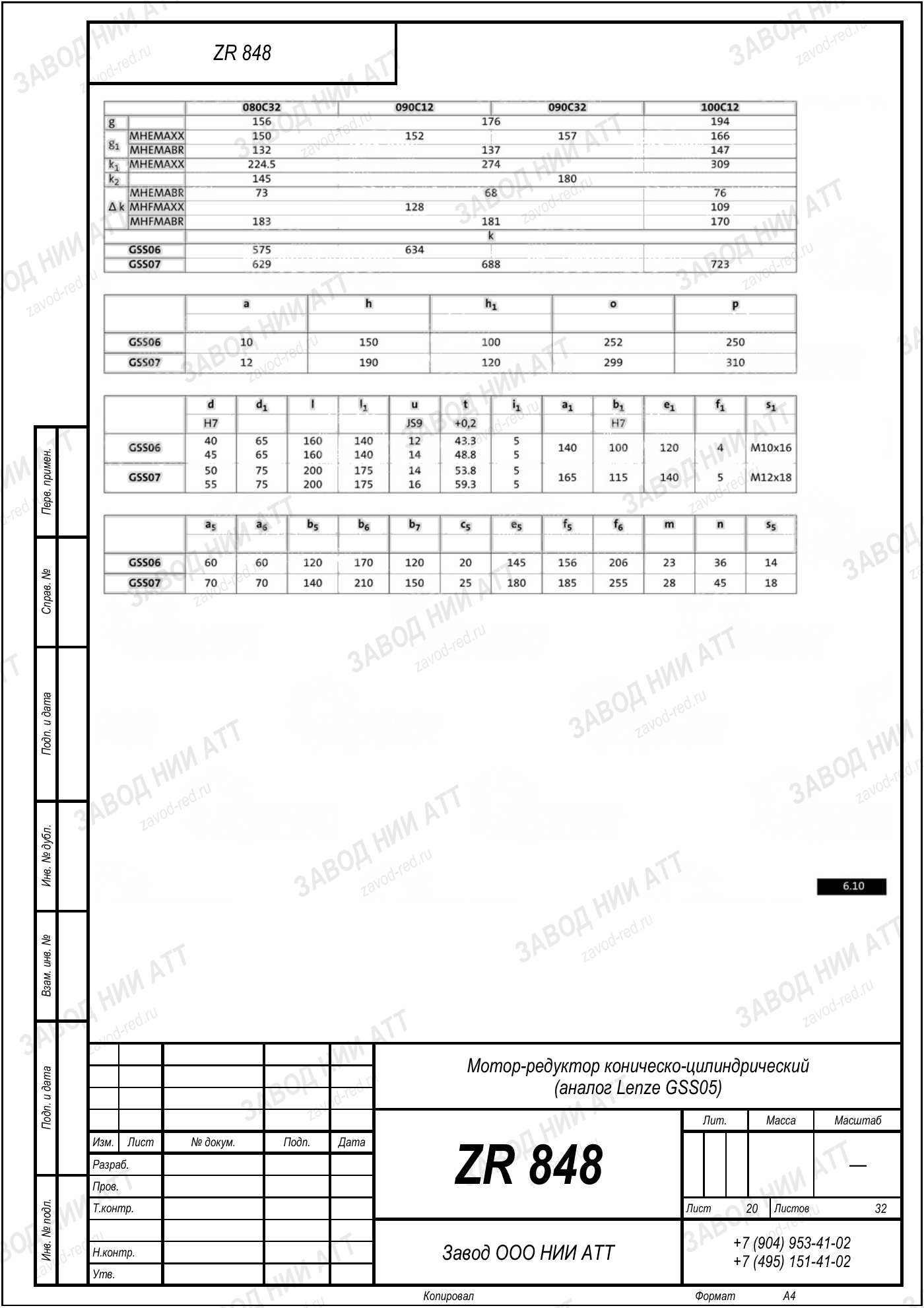

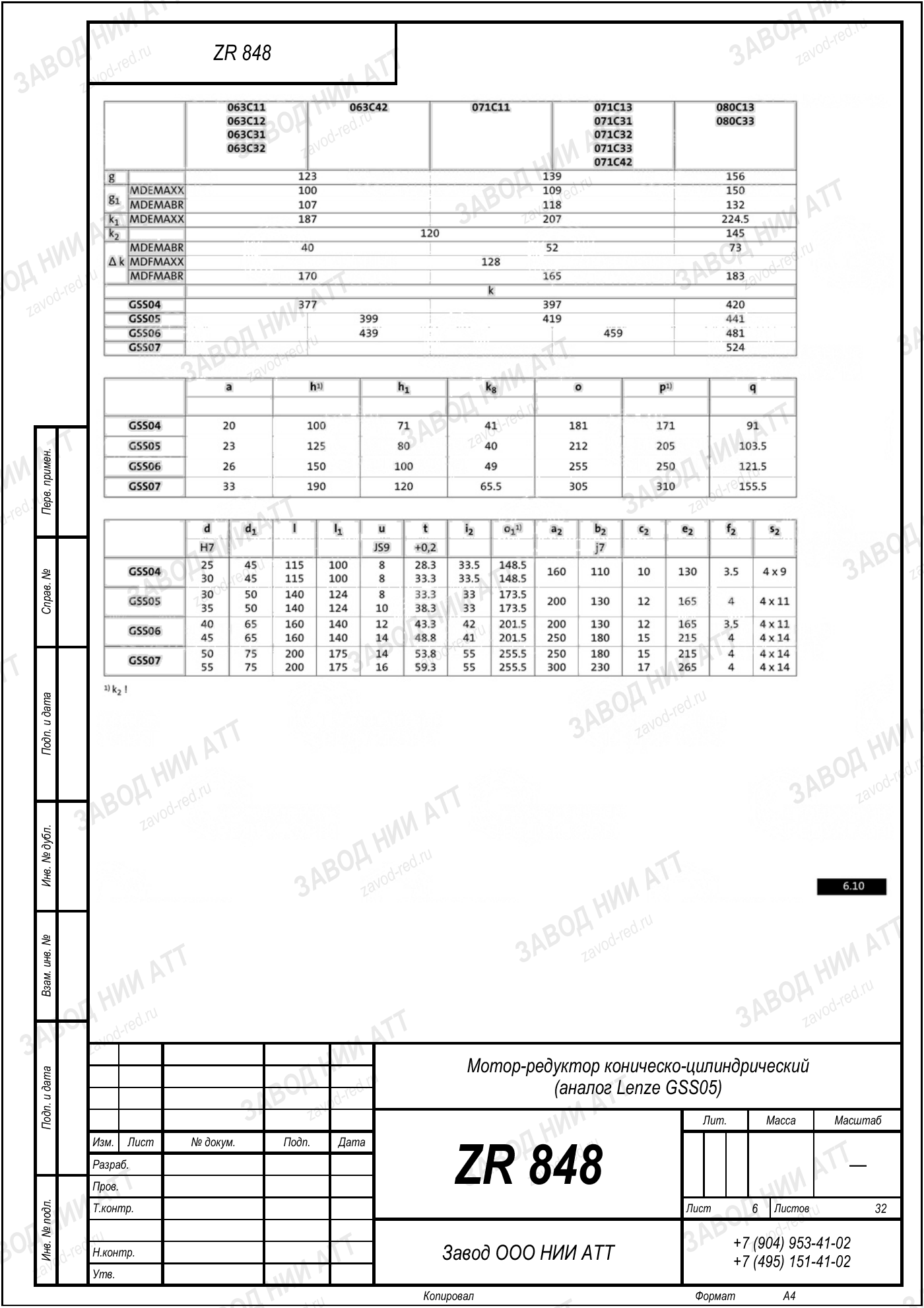

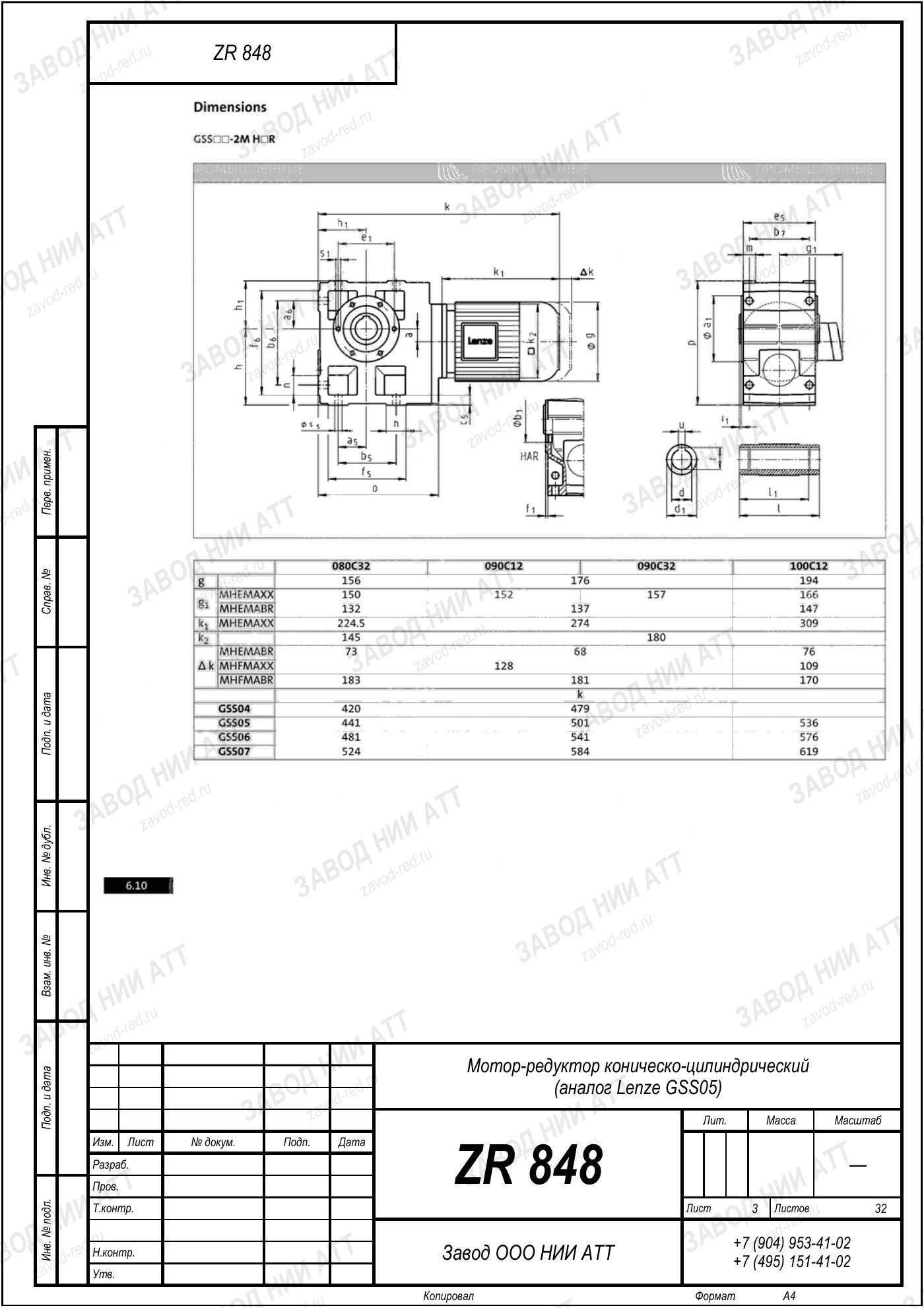

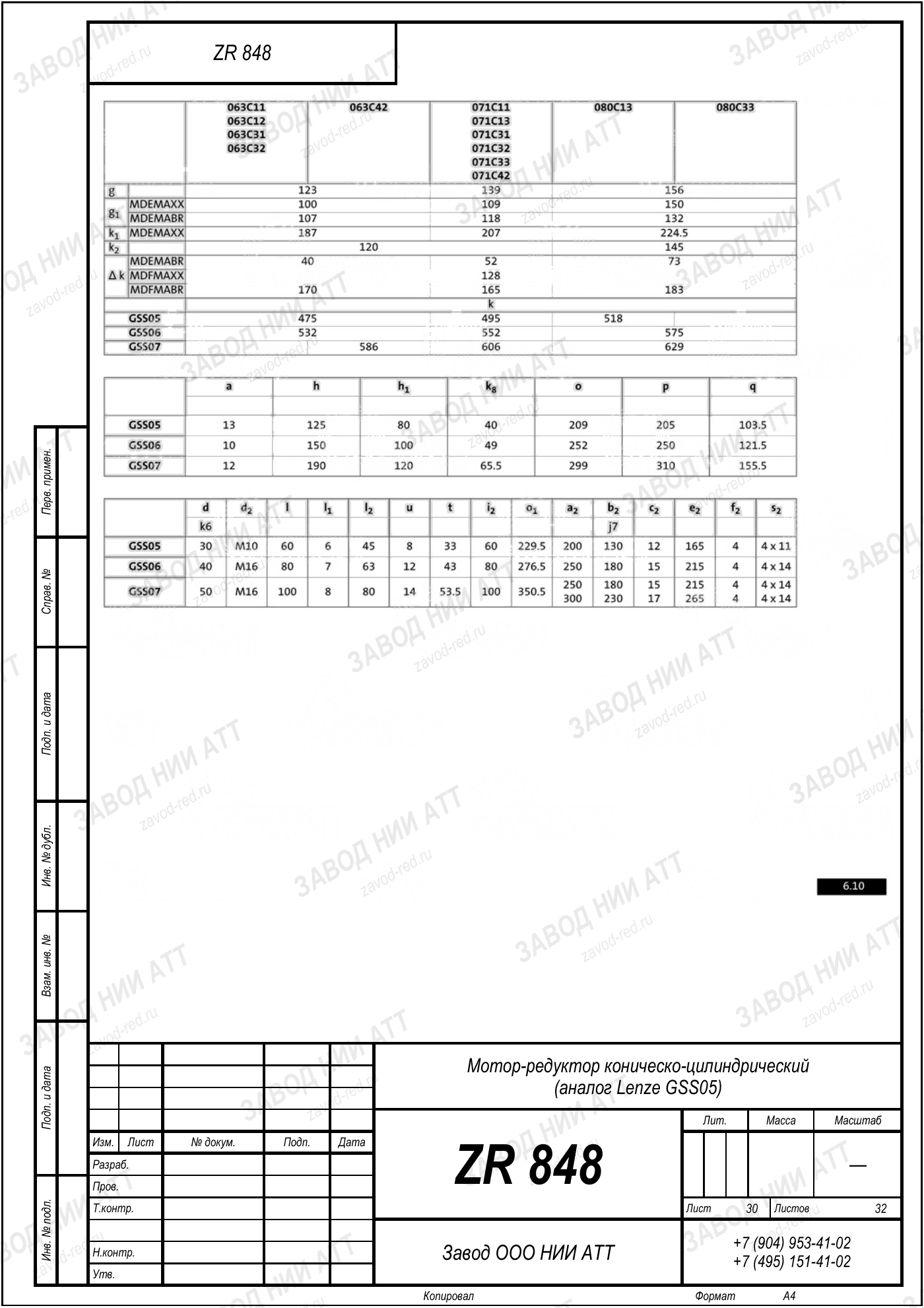

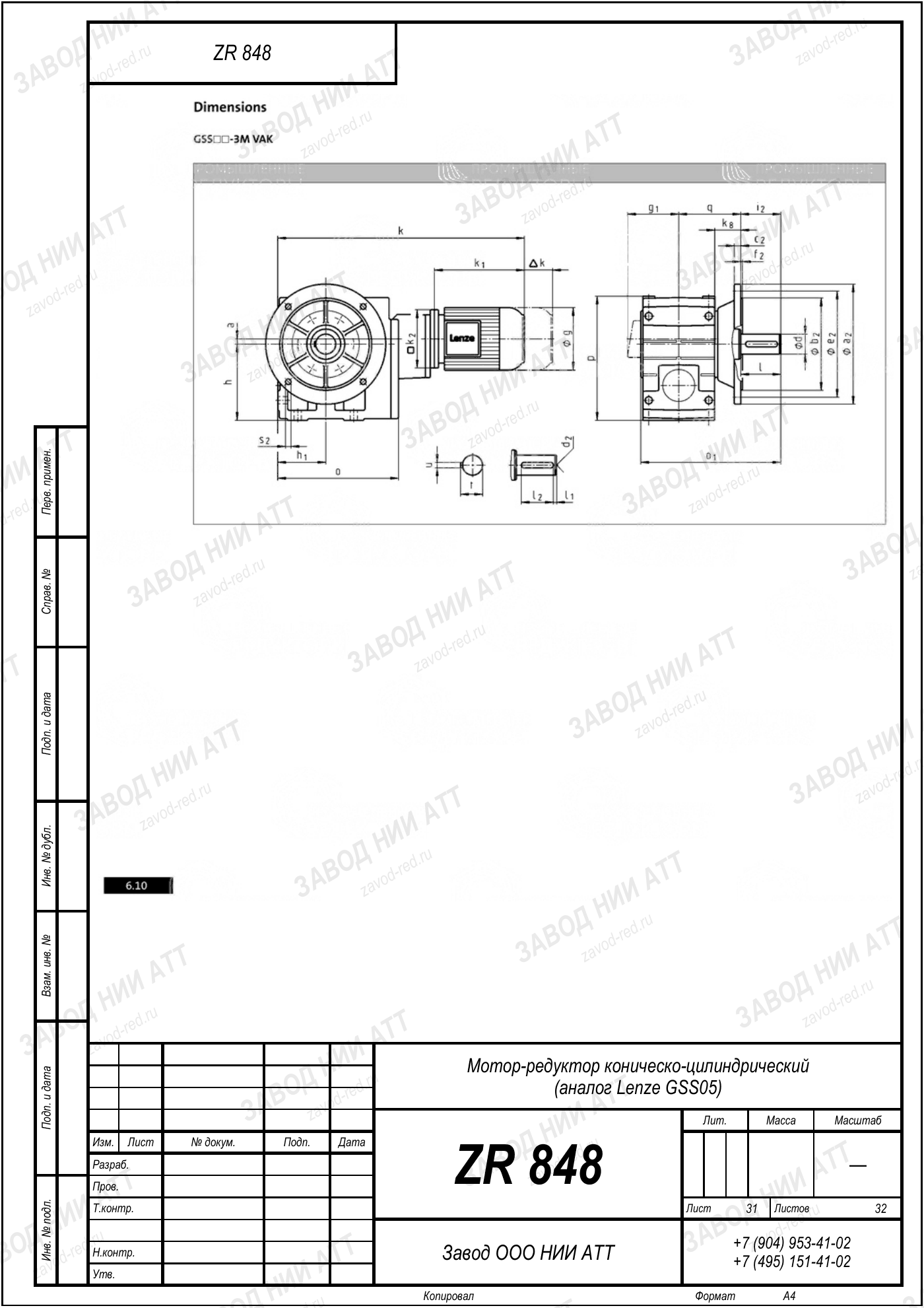

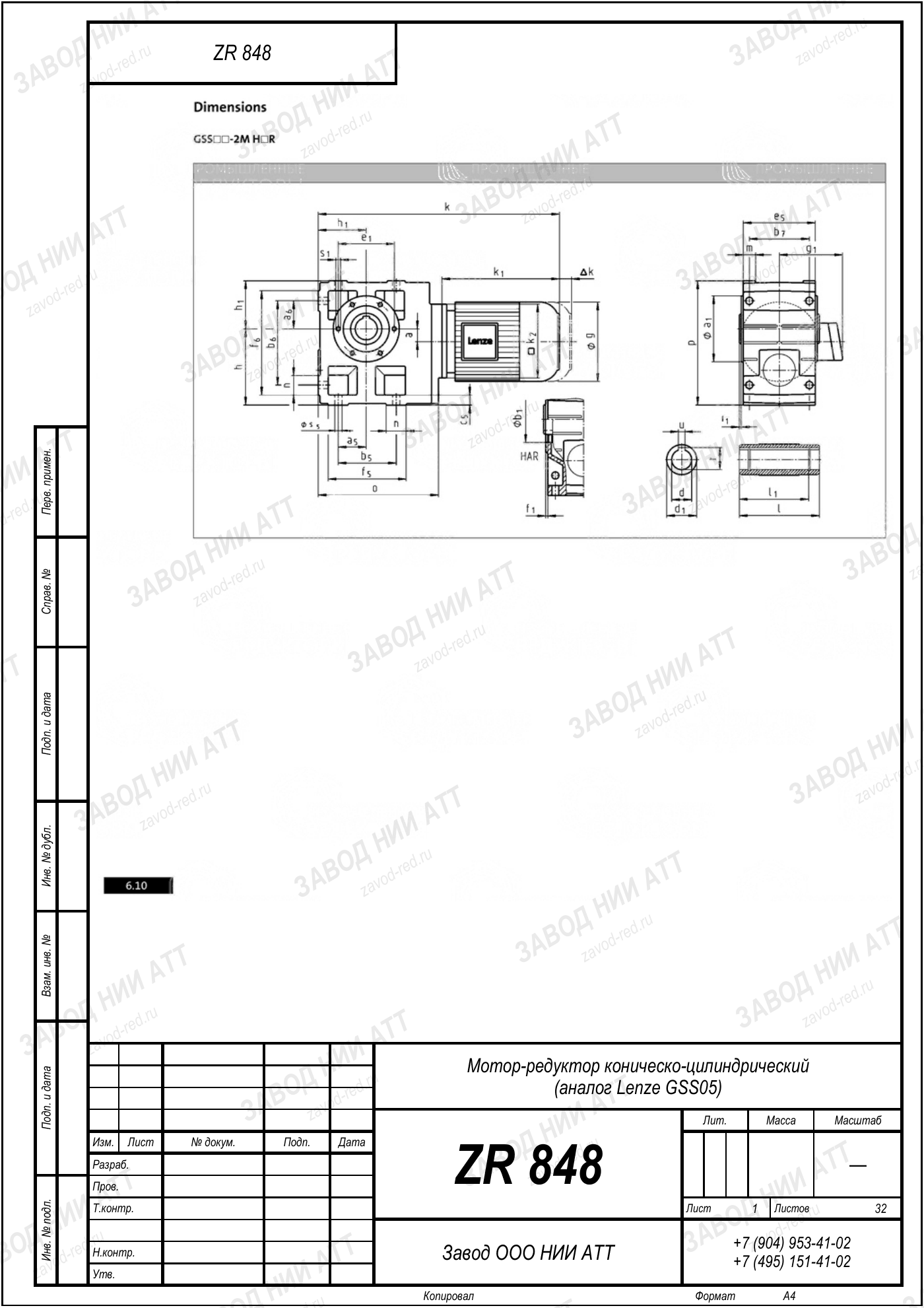

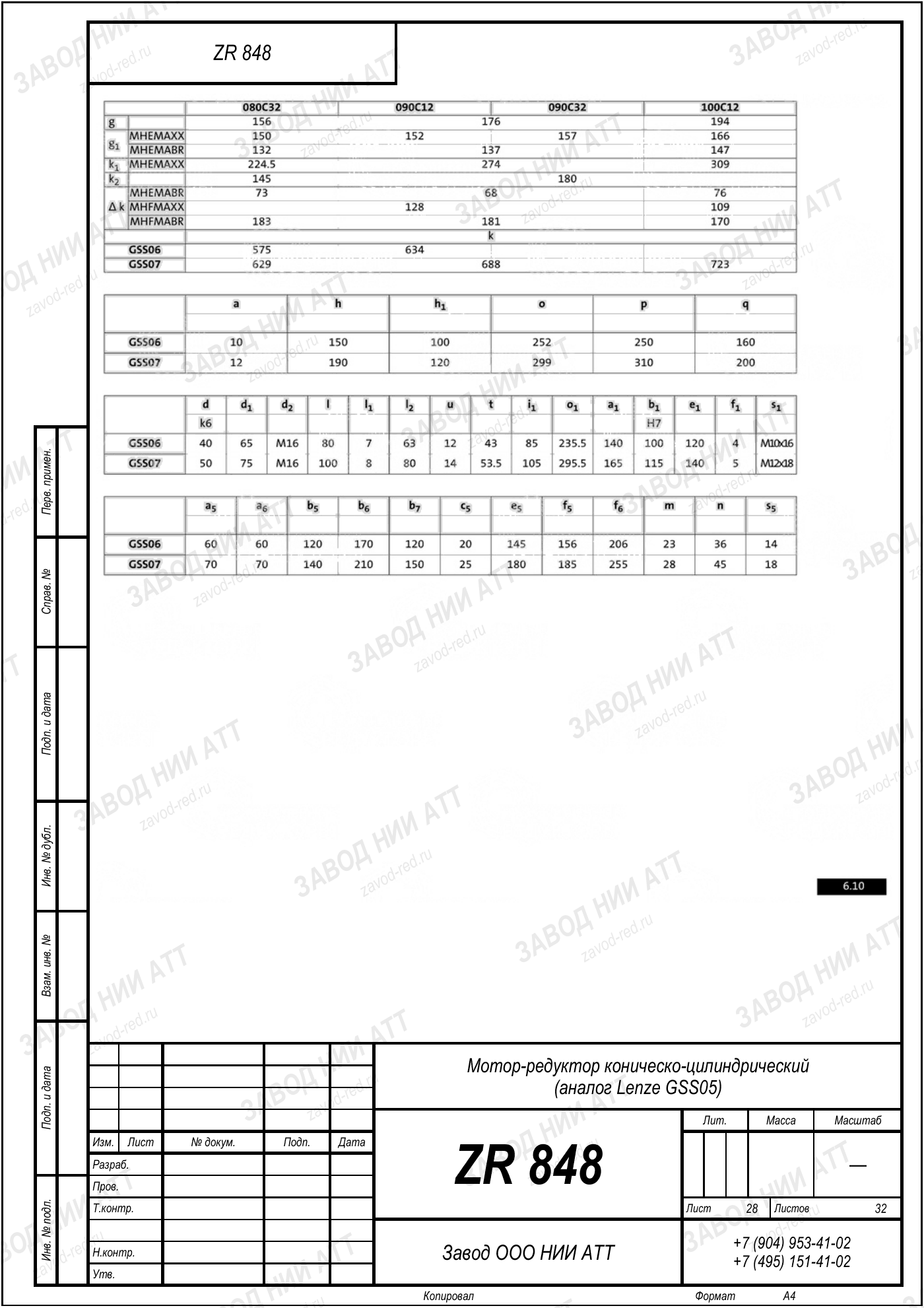

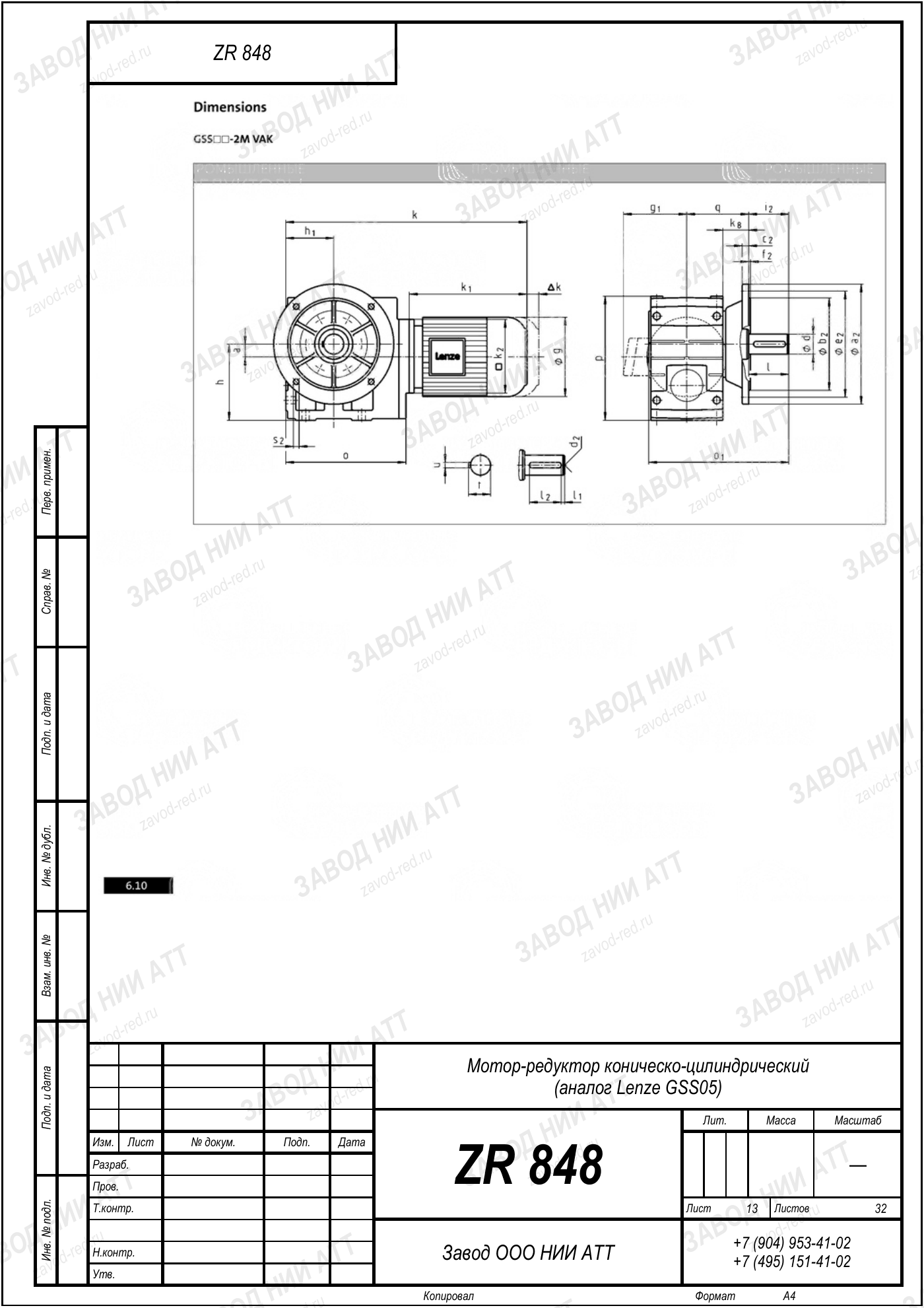

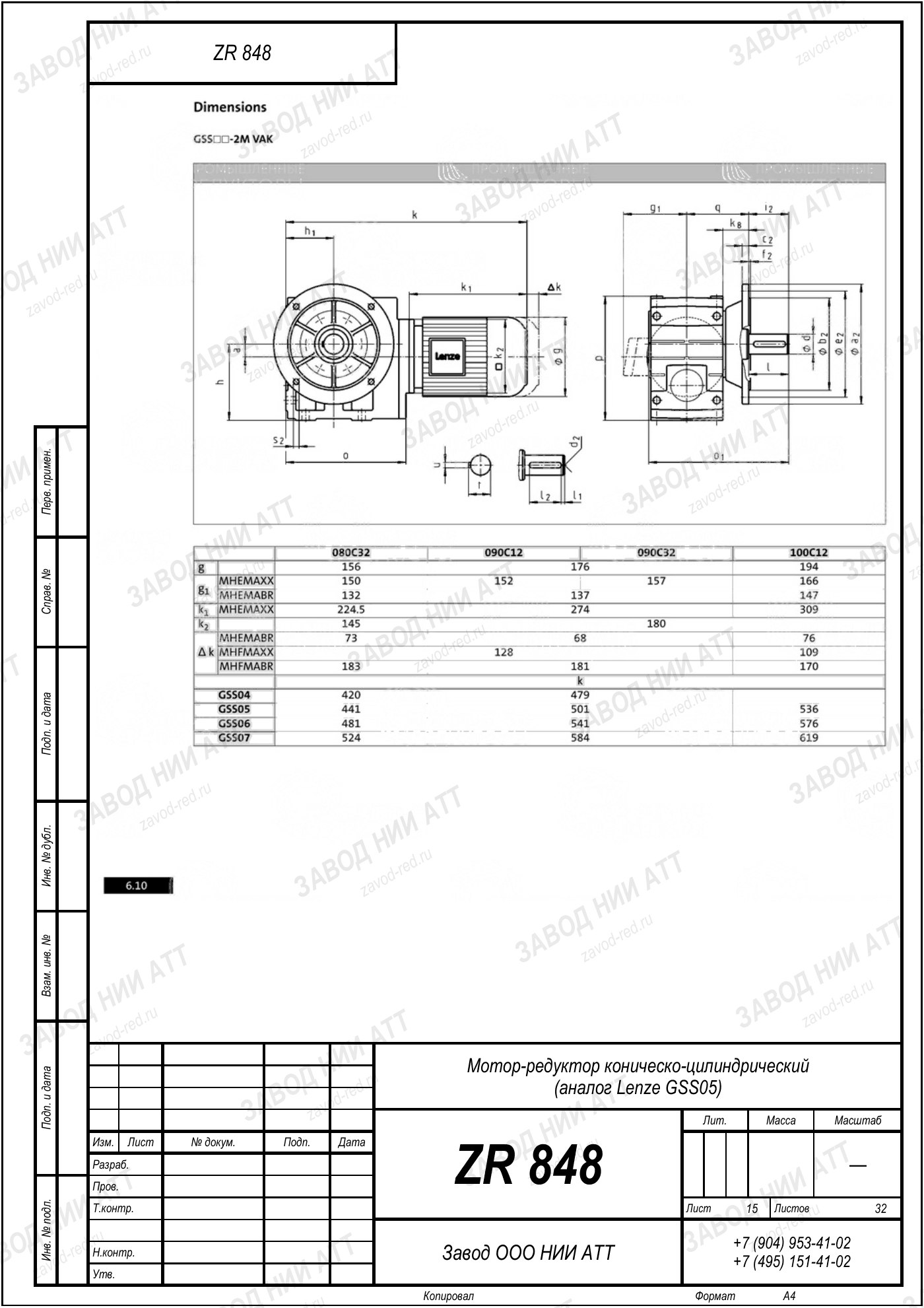

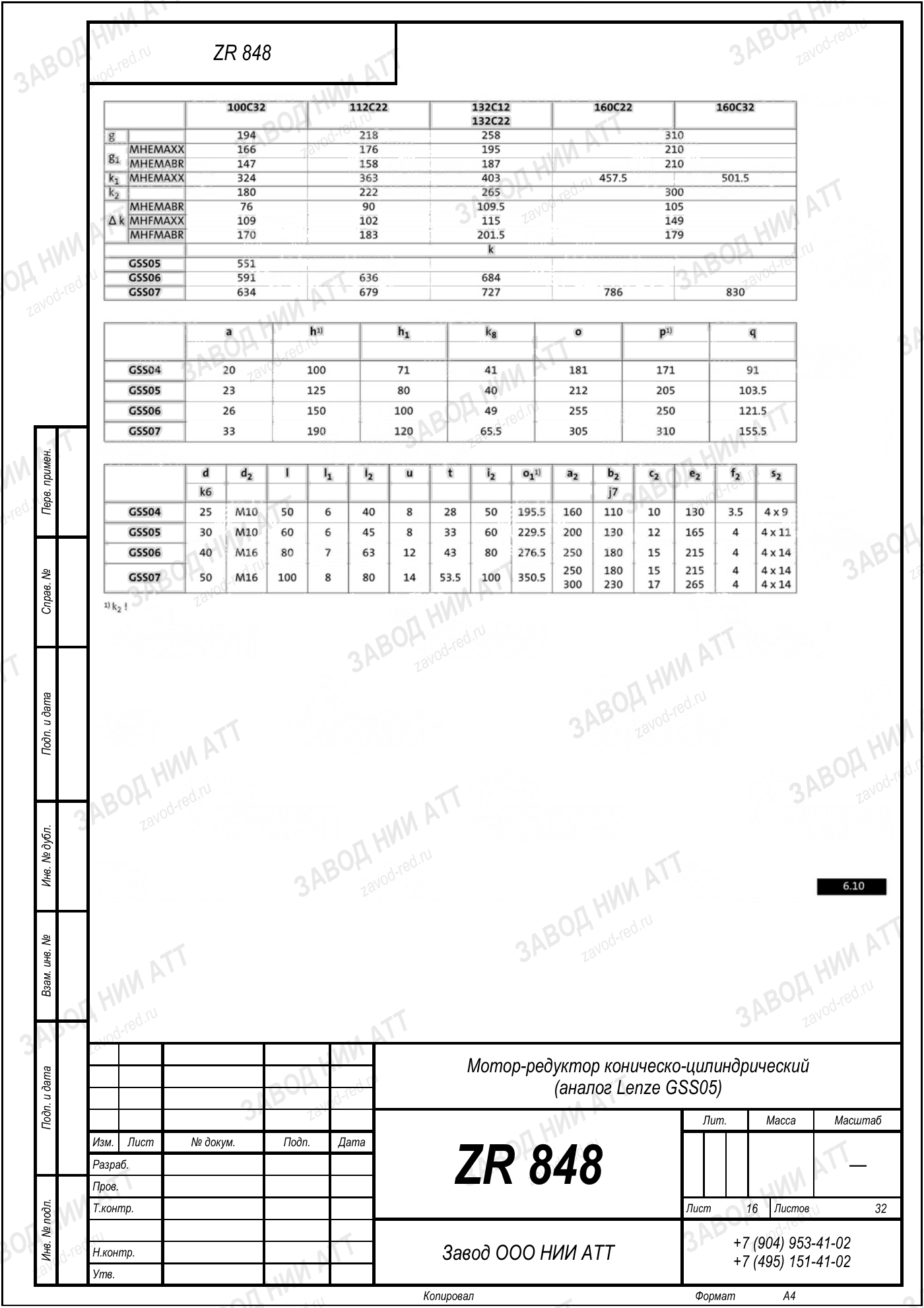

Габаритный и присоединительный чертёж модели Lenze GSS 05 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Lenze GSS 05 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | GSS | конструктивный признак всей линейки: редуктор коническо-цилиндрический |
|---|---|---|
| Типоразмер | 05 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=7,36 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 3 кВт | в этой комплектации; все позиции модели вместе закрывают 0,1–3 кВт |
| Момент на выходе | 151 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GKS 05, GKR 05, GFL 05, GST 05 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 7,36 — отсюда 190 об/мин на выходе, и мощность двигателя 3 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Соответствие в нашей номенклатуре — ZR 848, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 05 у производителя есть обозначения GKS 05, GKR 05, GFL 05, GST 05 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GKS05, GKR05, GFL05, GST05. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 848 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Название Lenze GSS 05 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Присоединительные размеры у ZR 848 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
После обкатки масло меняют по конкретной позиции: исполнение быстроходное, и срок замены тут свой. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Быстрее или медленнее на выходе — соседние передаточные Lenze GSS 05, корпус не меняется:
На выходном валу 190 об/мин при стандартных 1450 об/мин на входе. Передаточное 7,36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 151 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Формально да, но это уже другой расчёт: под 3 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Переходная плита не понадобится: ZR 848 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 190 об/мин — от них и пляшите при подборе Lenze GSS 05.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
В ряду Lenze GSS 05 десятки исполнений, и путают их часто. Эта позиция — быстроходное исполнение: 190 об/мин на выходе и момент 151 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 848.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GSS 05 · 3 кВт, i=7,36 (эта позиция) | ZR 848 |
| Lenze GSS 05 · прочие исполнения (0,1–3 кВт, i=5,81–131,87) | ZR 848 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
