Ступень i=5,36 в корпусе Lenze GSS 04 с двигателем 3 кВт даёт 261 об/мин при моменте 110 Н·м; по классу это быстроходное исполнение. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Обороты подходят для вентиляторов, центрифуг, приводов с маховой массой. Момент здесь средний — рабочий диапазон для конвейеров средней ширины и мешалок жидких сред; вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта позиция на машине. При 261 об/мин и моменте 110 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 2,73 м/с при тяговом усилии 1100 Н; через шкив ⌀160 мм на выходной вал придёт около 1375 Н радиальной нагрузки. Габарит по IEC у двигателя 3 кВт — 100, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 6,9 А от сети 380 В. 0,2 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Ряд по Lenze GSS 04 перекрывает 5,36…106,38 — это 27 ступеней. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=6,37 (228 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала Lenze GSS 04 и нашим ZR 838 с теми же присоединительными размерами.

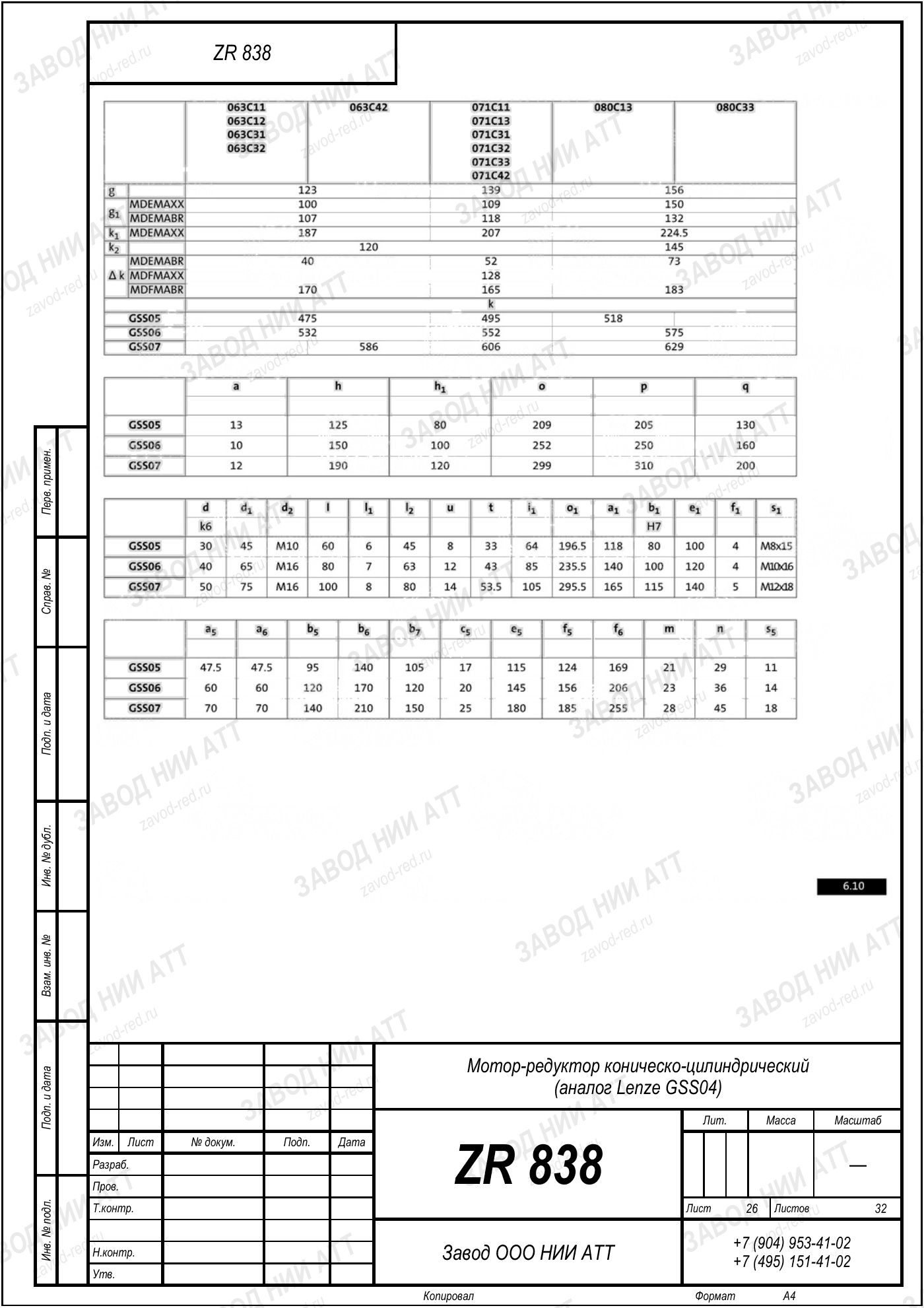

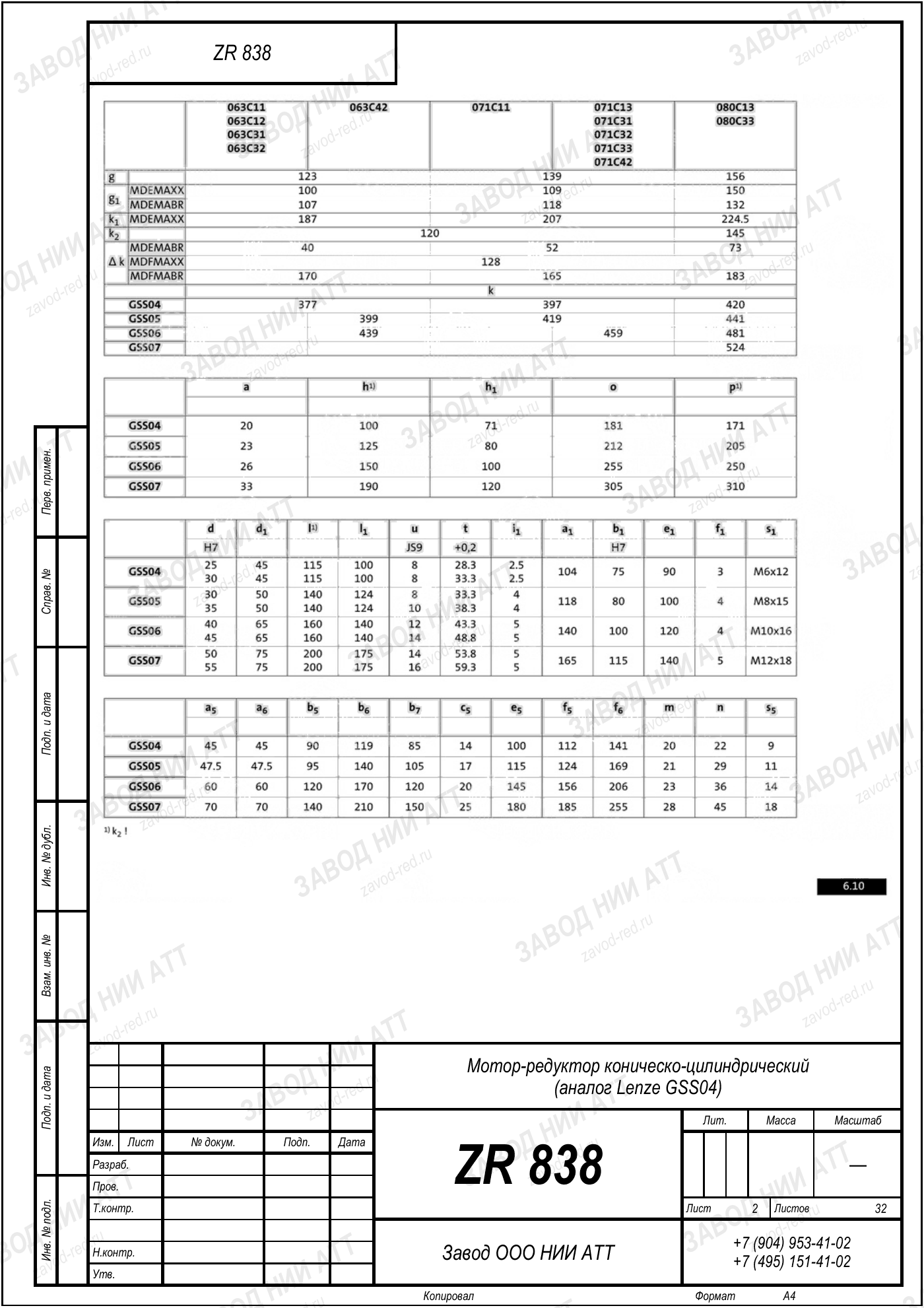

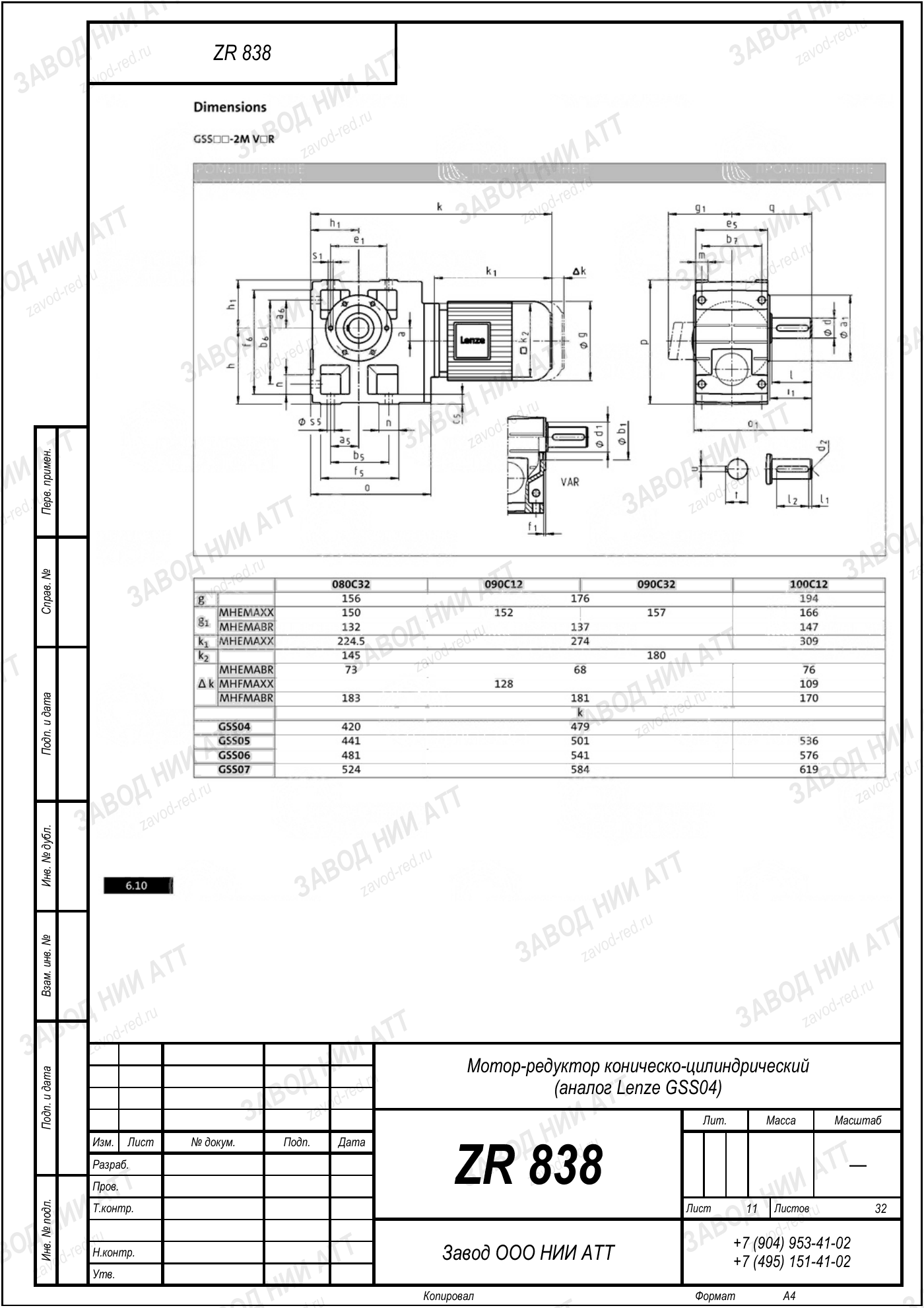

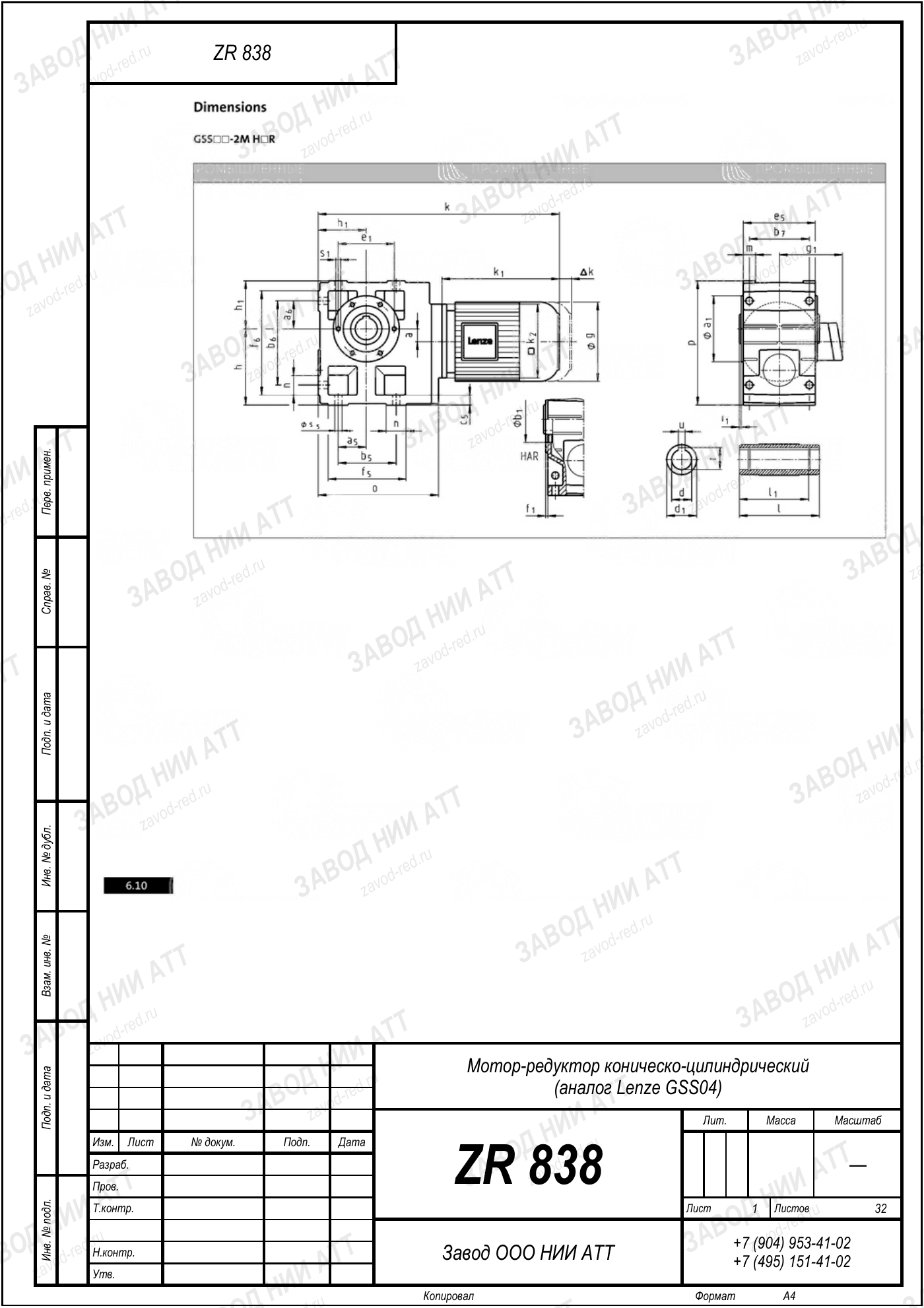

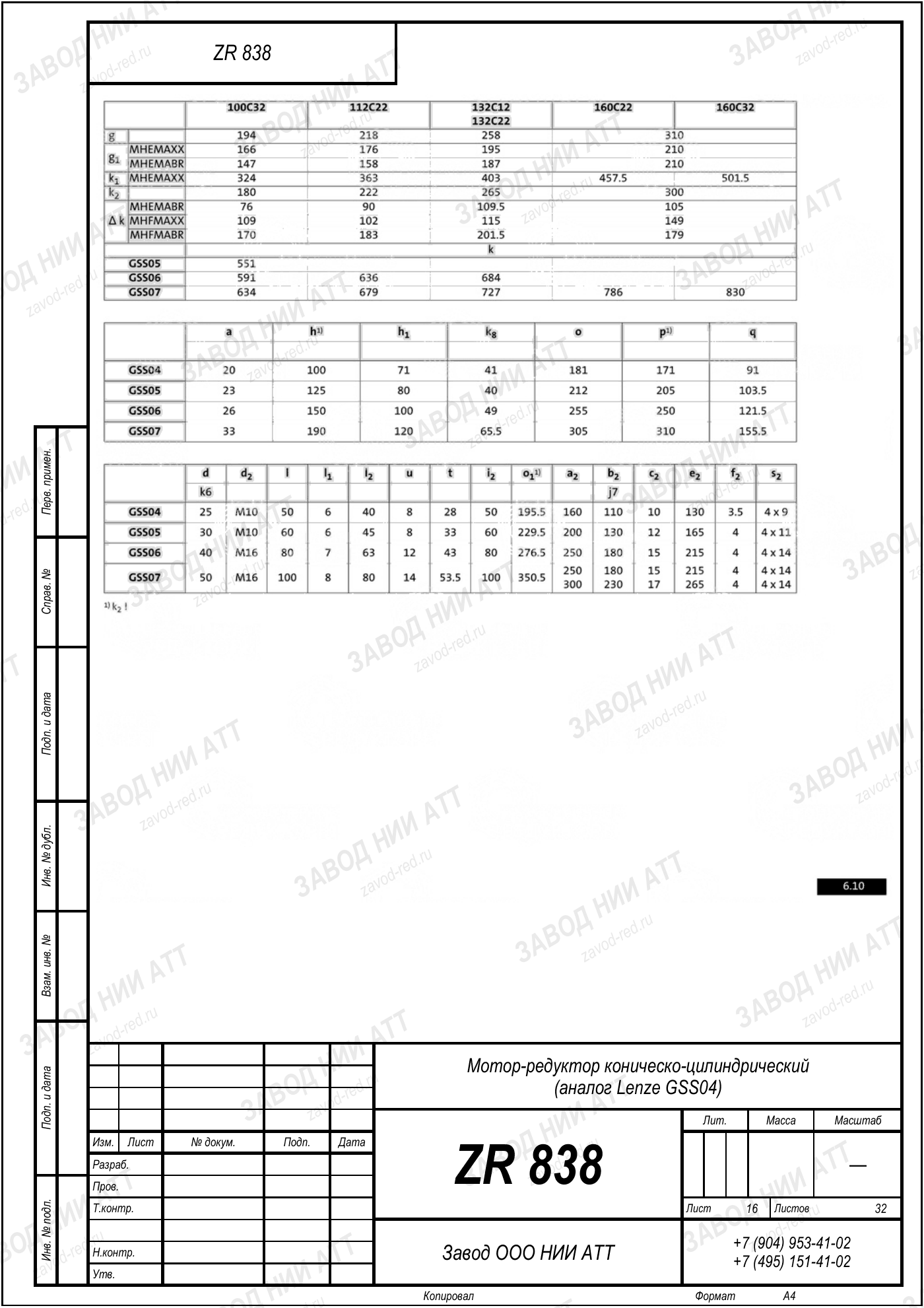

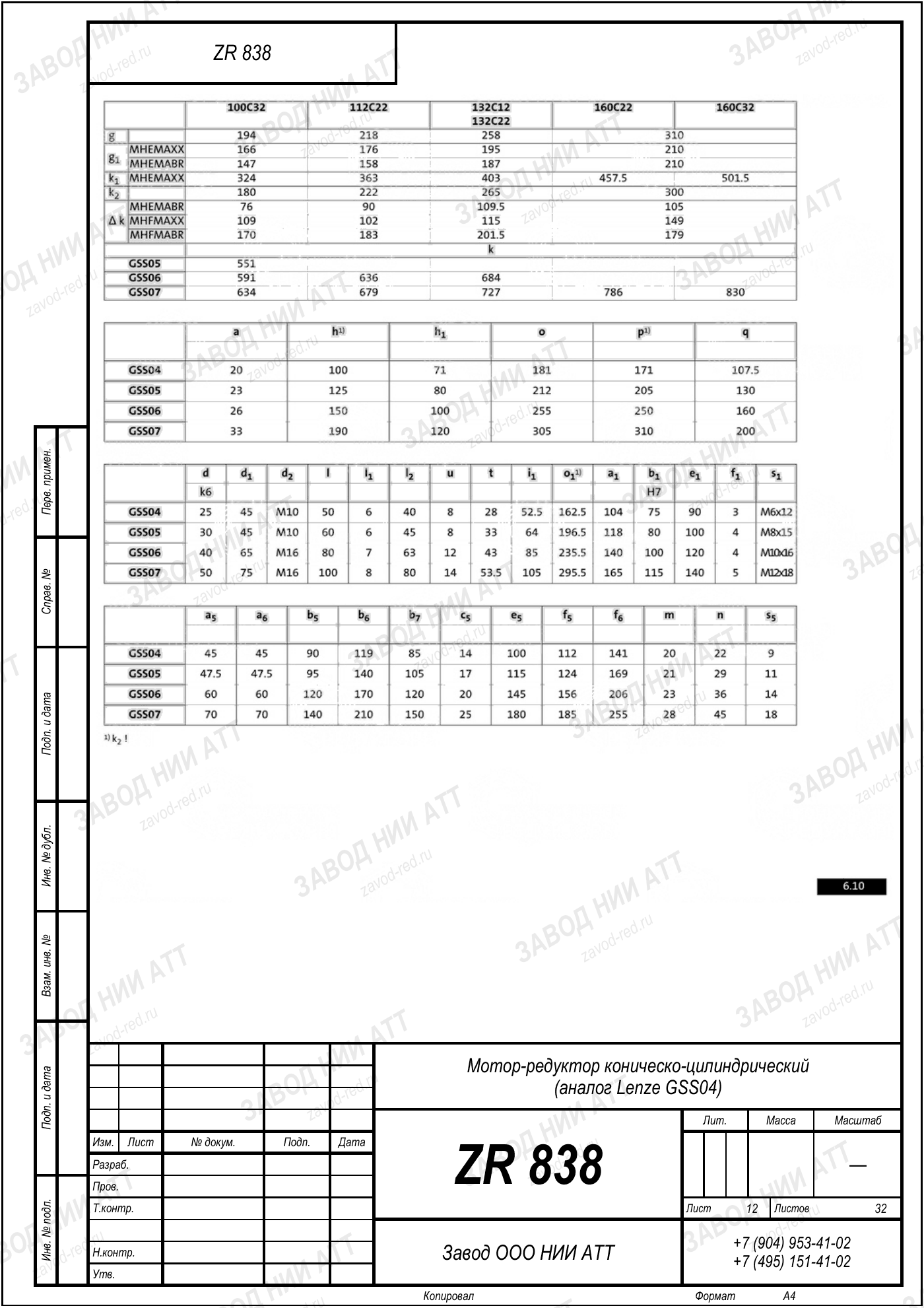

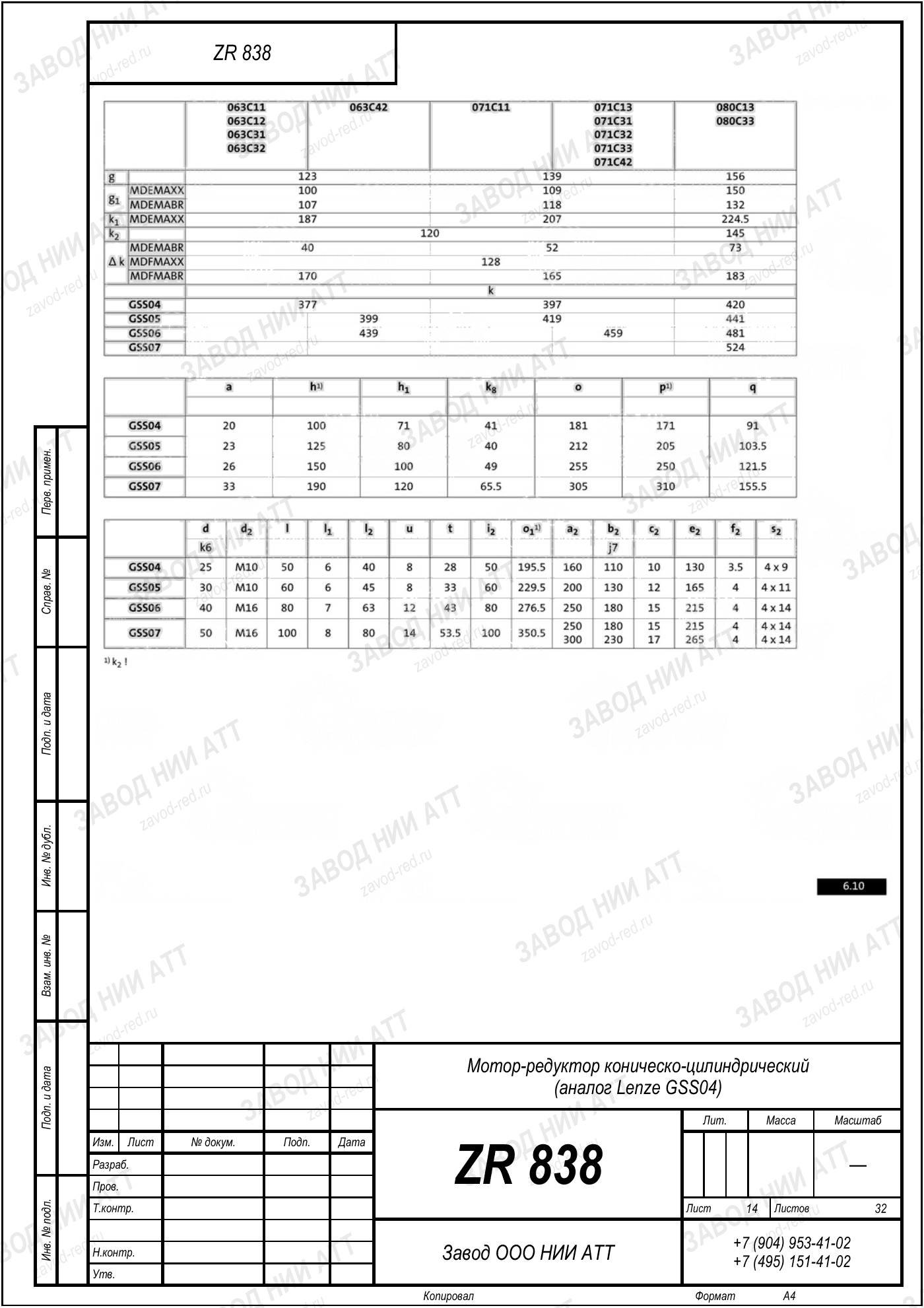

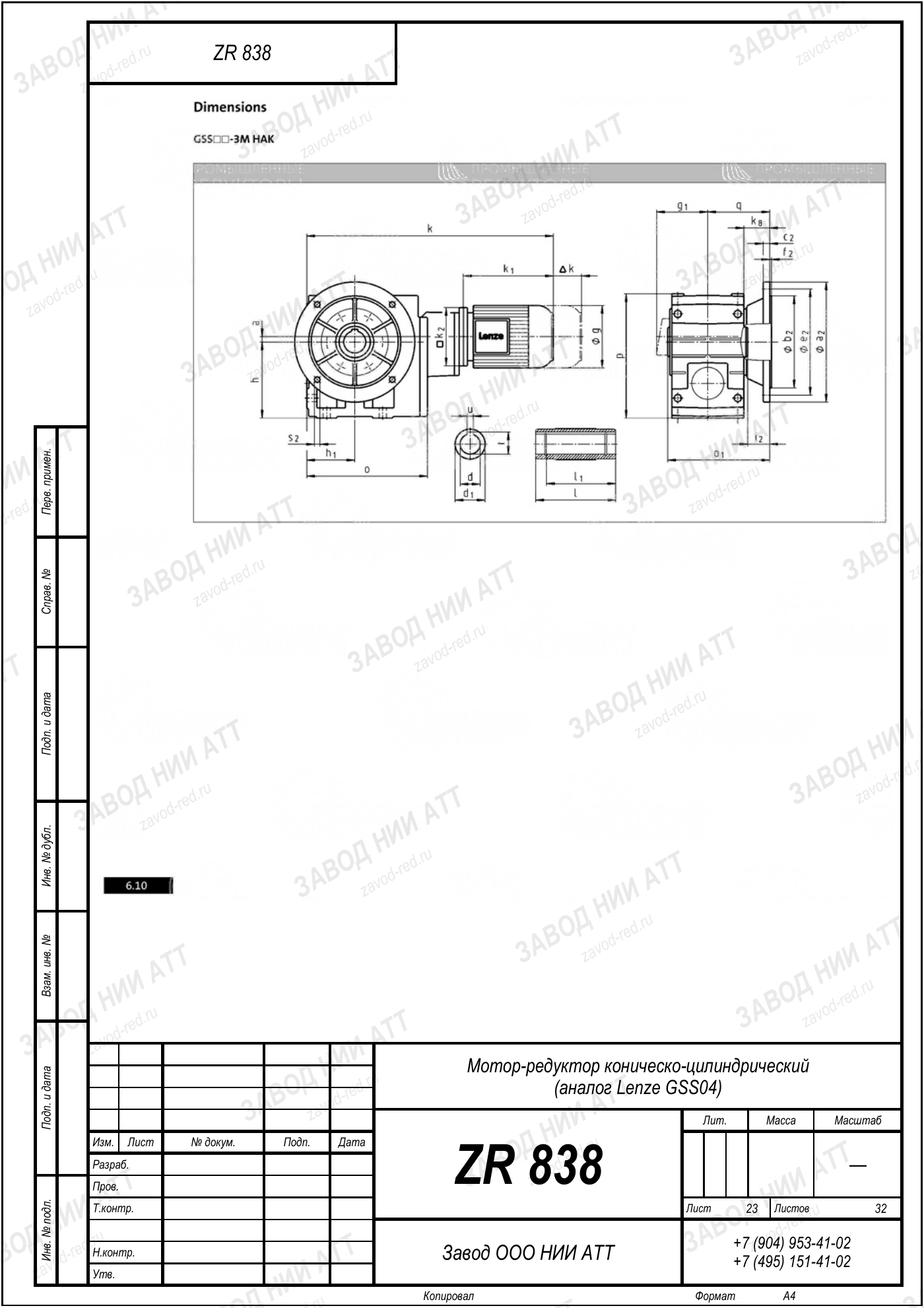

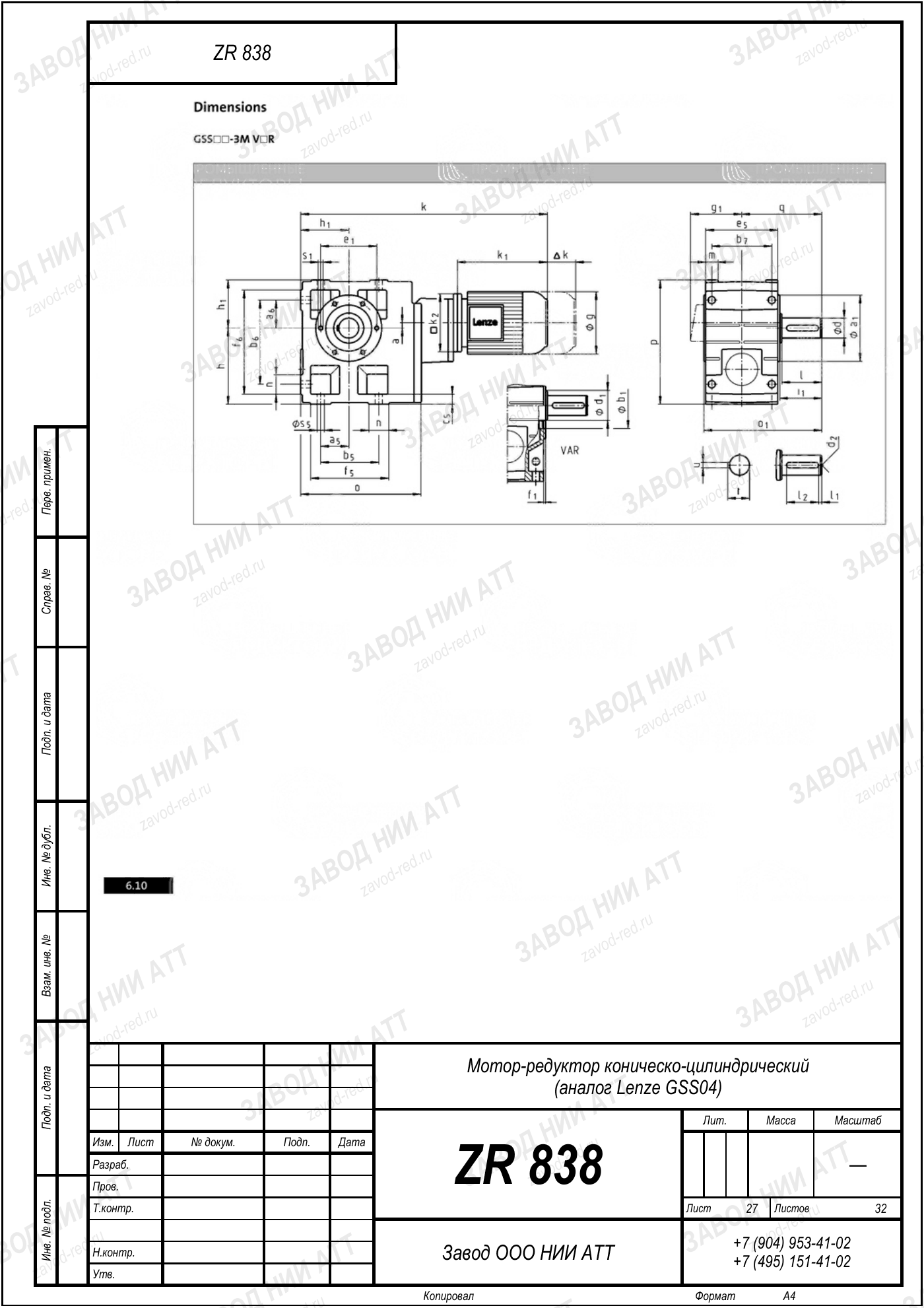

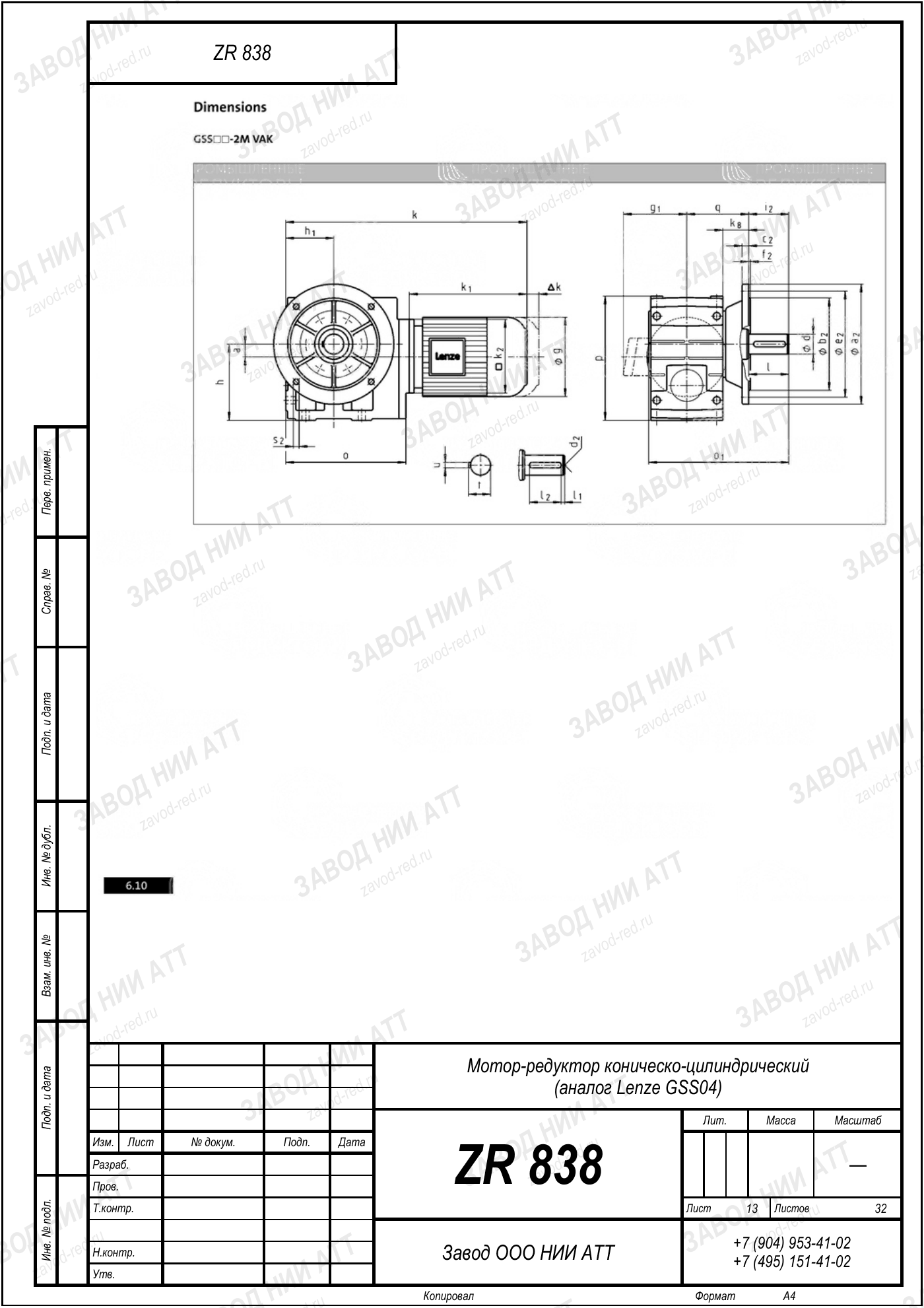

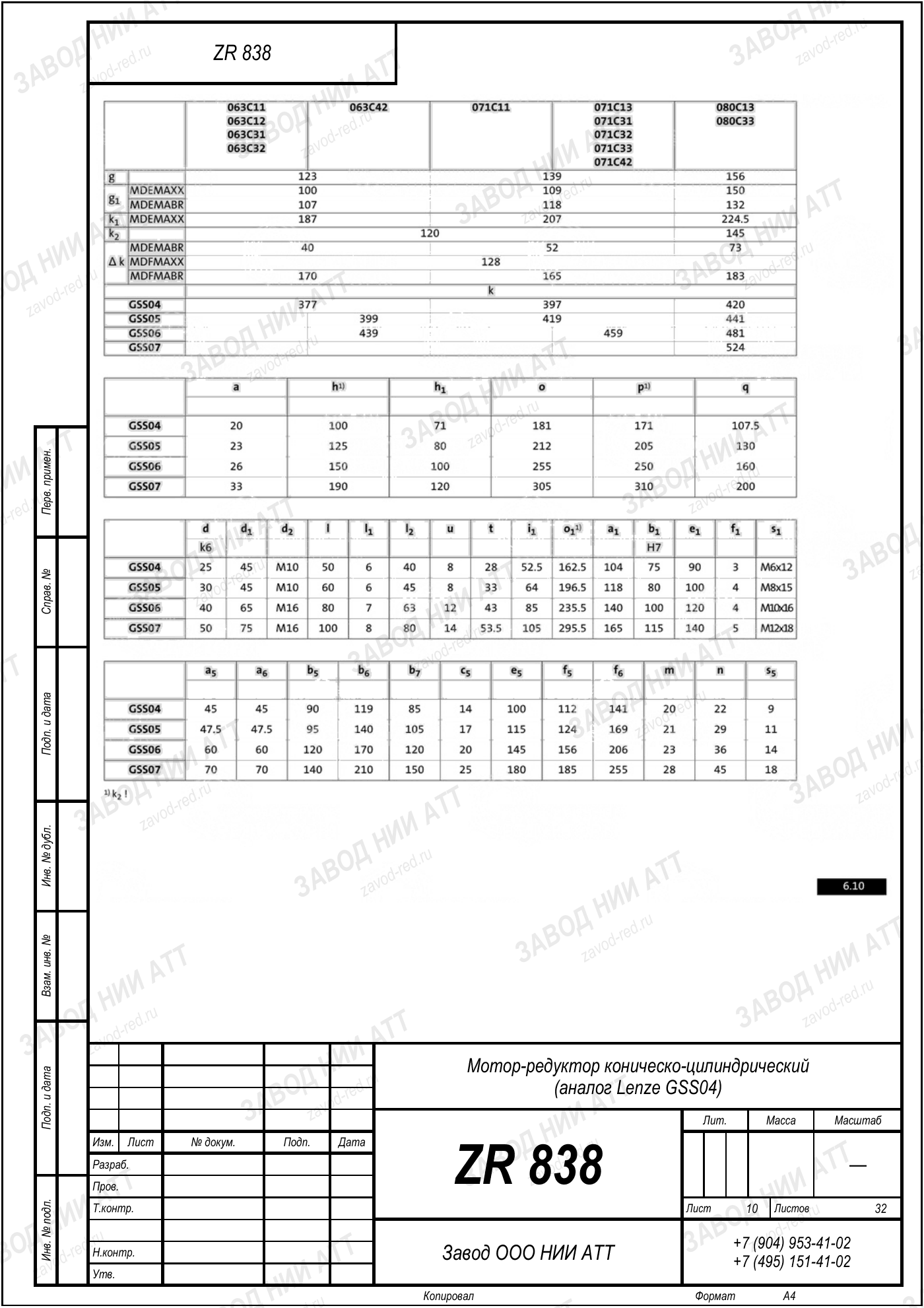

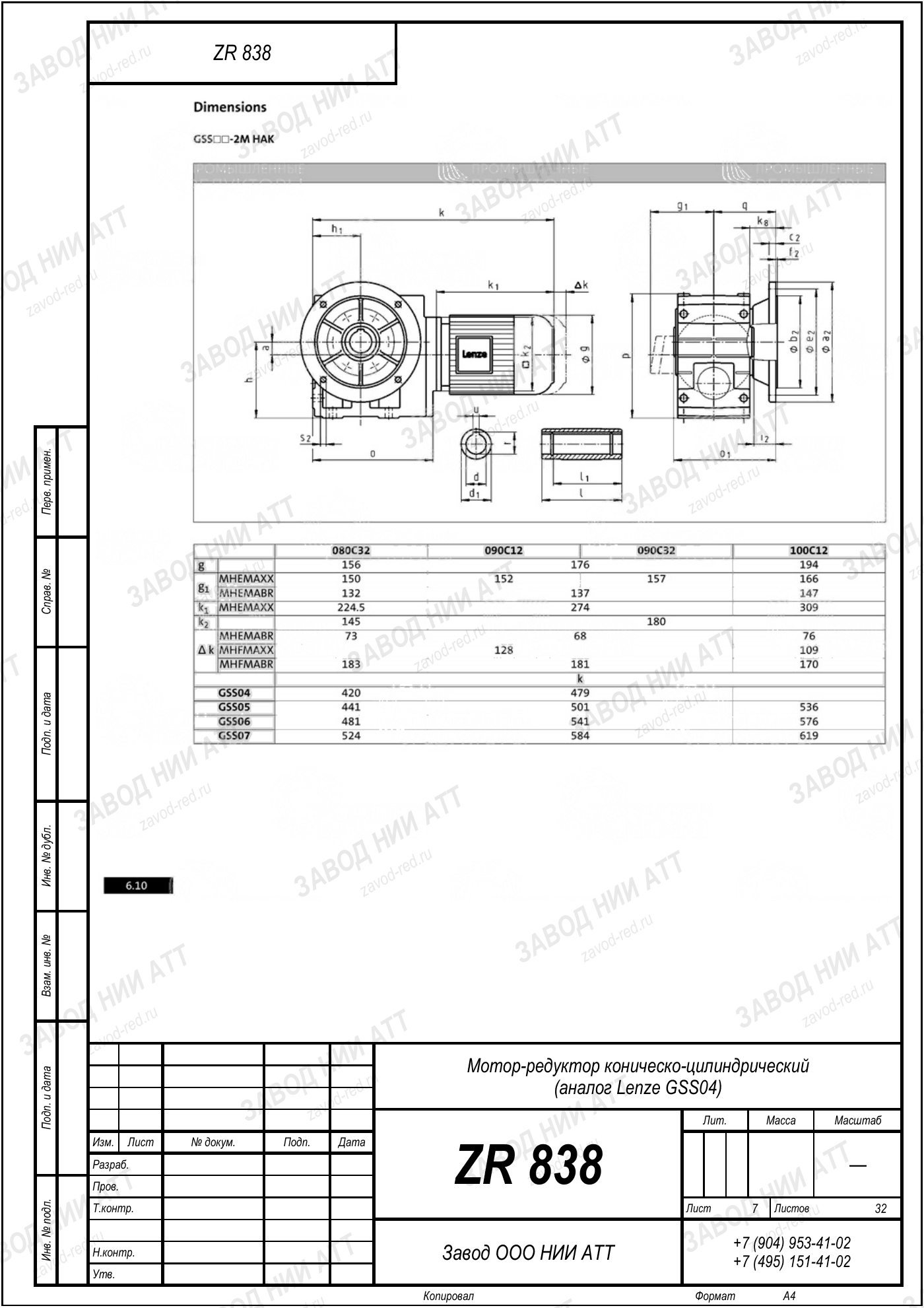

Габаритный и присоединительный чертёж модели Lenze GSS 04 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Lenze GSS 04 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | GSS | одна серия — одна схема передачи, здесь коническо-цилиндрический |
|---|---|---|
| Типоразмер | 04 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=5,36 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 3 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,1–3 кВт |
| Момент на выходе | 110 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 04, GKR 04, GKS 04 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 5,36 — отсюда 261 об/мин на выходе, и мощность двигателя 3 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
В нашей номенклатуре этой позиции соответствует ZR 838: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 04 у производителя есть обозначения GFL 04, GKR 04, GKS 04 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL04, GKR04, GKS04. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 838 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Lenze GSS 04 они другие.
Присоединительные размеры у ZR 838 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Обороты на выходе другие — и обслуживание другое: быстроходное исполнение по общей таблице ряда не обслуживают. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Не подошли обороты — соседние исполнения Lenze GSS 04 на том же корпусе:
На выходном валу 261 об/мин при стандартных 1450 об/мин на входе. Передаточное 5,36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 110 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Формально да, но это уже другой расчёт: под 3 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Сверлить и резать под ZR 838 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 261 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Каталог Lenze GSS 04 — это ряд из десятков позиций с общим корпусом. Эта позиция — быстроходное исполнение: 261 об/мин на выходе и момент 110 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 838.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GSS 04 · 3 кВт, i=5,36 (эта позиция) | ZR 838 |
| Lenze GSS 04 · прочие исполнения (0,1–3 кВт, i=5,36–106,38) | ZR 838 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
