Lenze GKS 14 с передаточным i=136,14 с двигателем 5,5 кВт выдаёт 7,1 об/мин при моменте 7450 Н·м — тихоходное исполнение ряда. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Применение — шнеков, мешалок густых сред, скребковых конвейеров. Момент предельный, чего достаточно для прокатных валков и приводов с частыми ударами; при подборе без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Что даёт эта позиция на машине. При 7,1 об/мин и моменте 7450 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,15 м/с при тяговом усилии 37250 Н; через шкив ⌀250 мм на выходной вал придёт около 59600 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 12 А, а не по табличным 5,5 кВт; на посадку это не влияет, фланец остаётся IEC 132. Скорость ленты проще считать от оборота: 8,5 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Ряд по Lenze GKS 14 перекрывает 8,68…146,07 — это 22 ступеней. Это исполнение 21-е по счёту: следующая ступень вниз по скорости — i=146,07 (9,9 об/мин), вверх — i=132,14 (11 об/мин). По двигателю ряд идёт от 4 до 90 кВт, здесь 5,5 кВт — 2-я мощность из 13. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Lenze GKS 14 и нашим ZR 8128 с теми же присоединительными размерами.

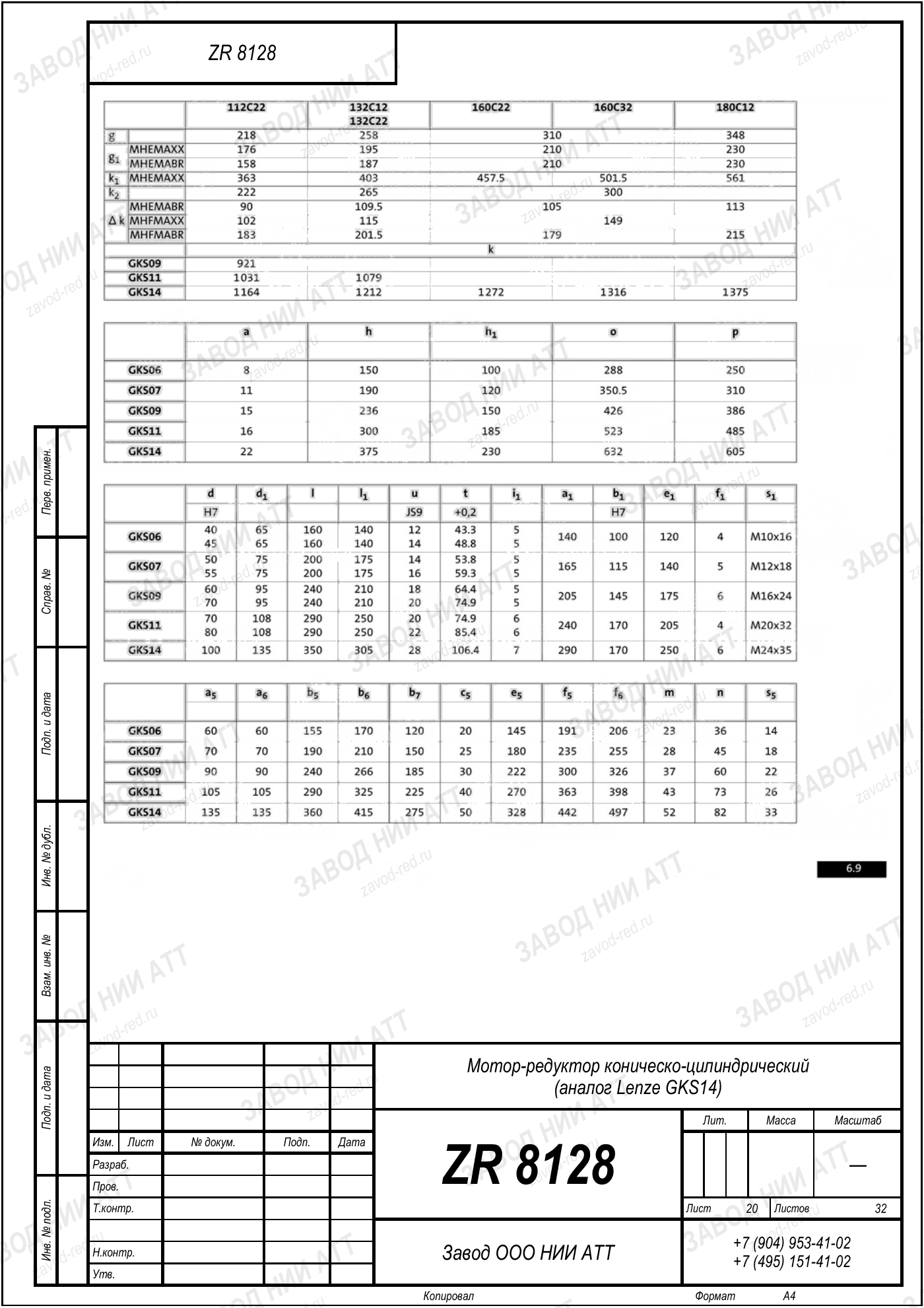

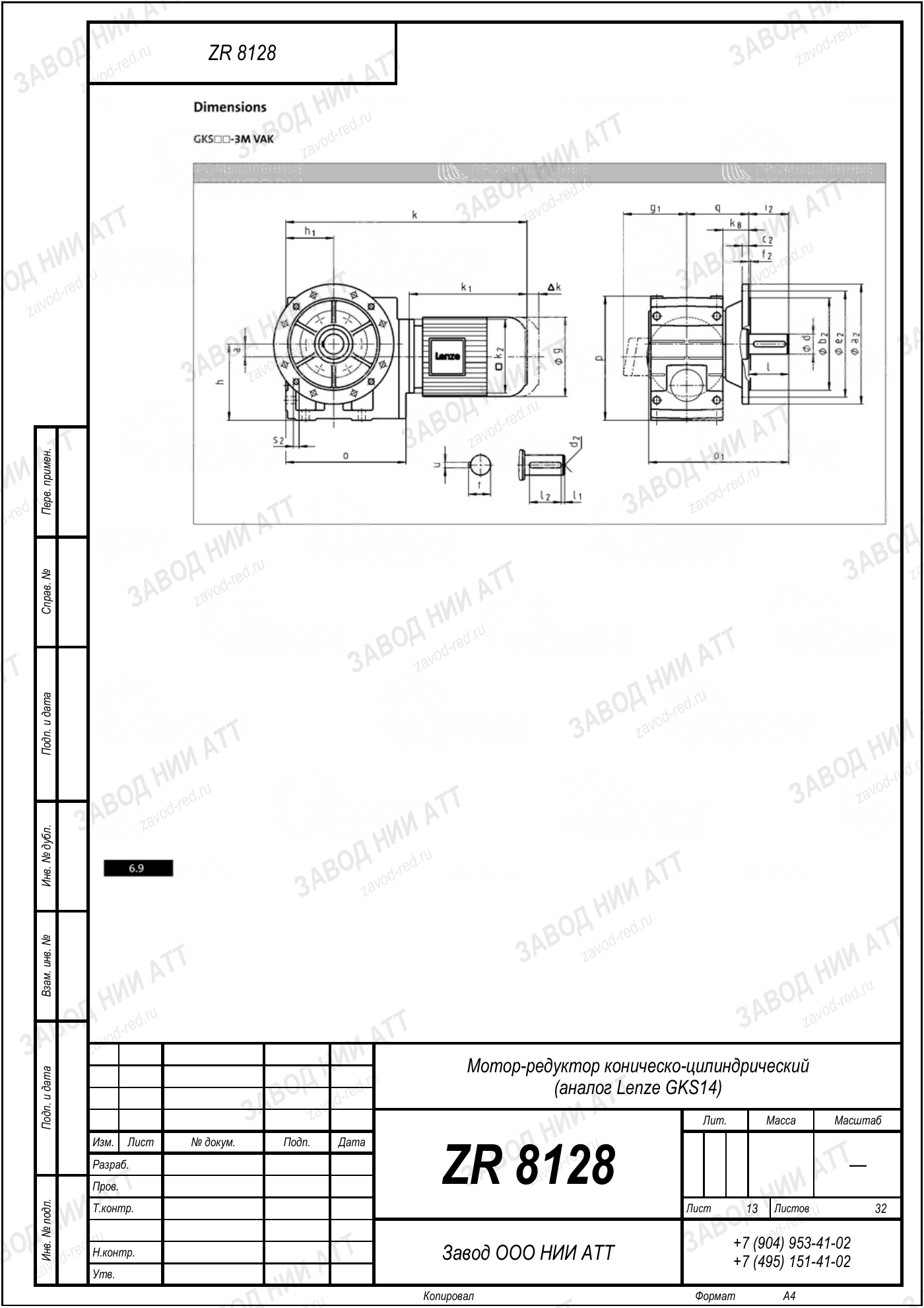

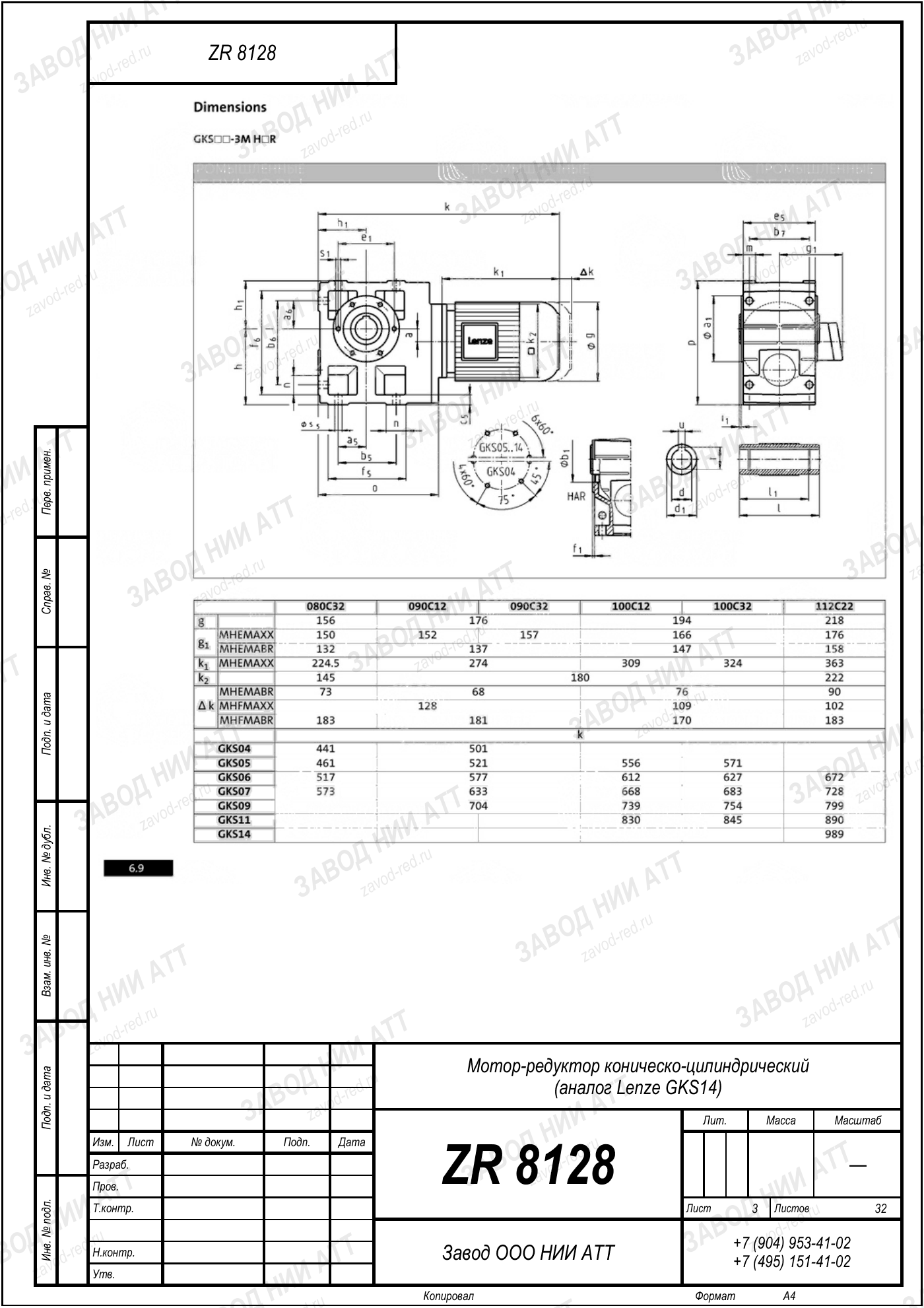

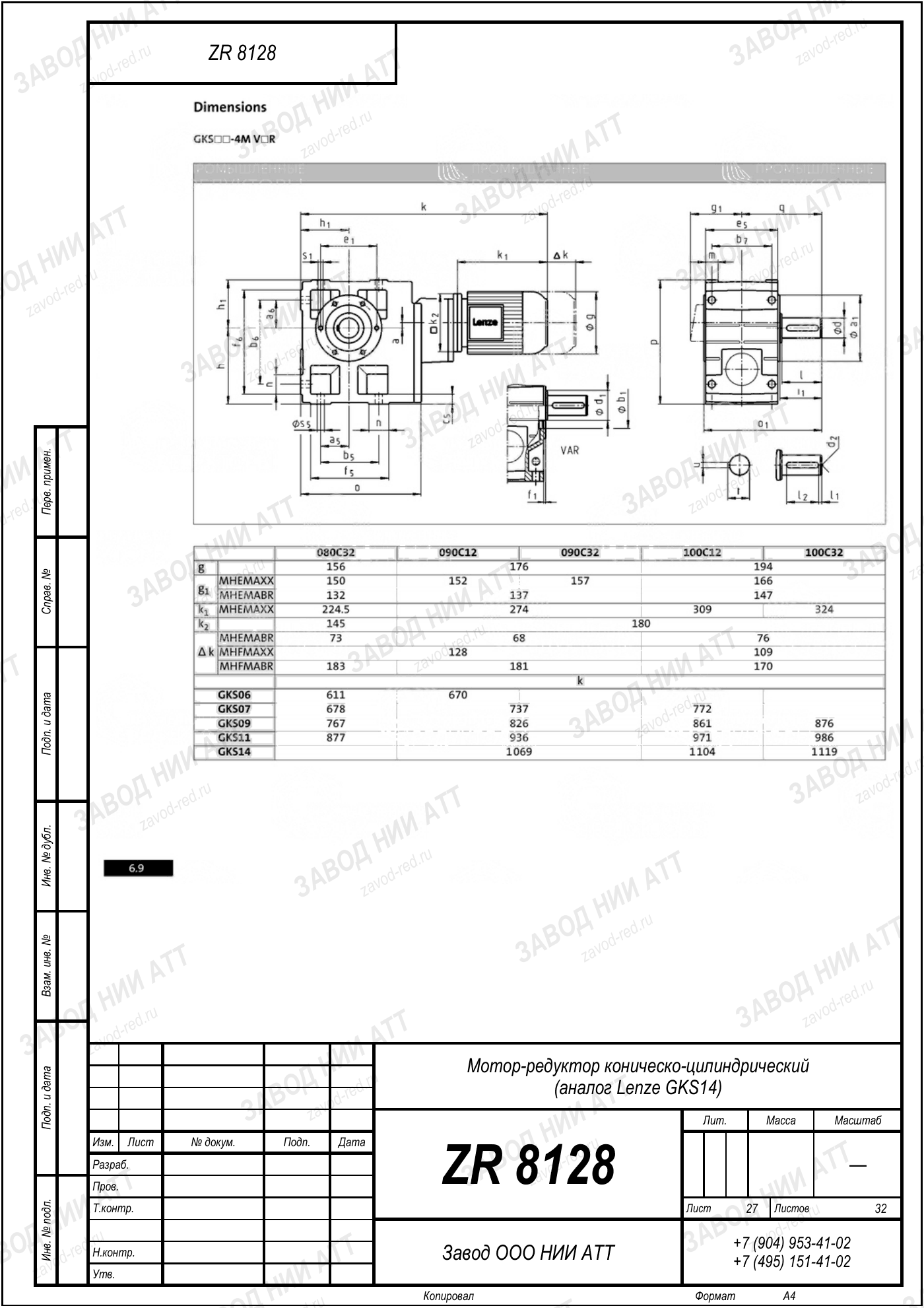

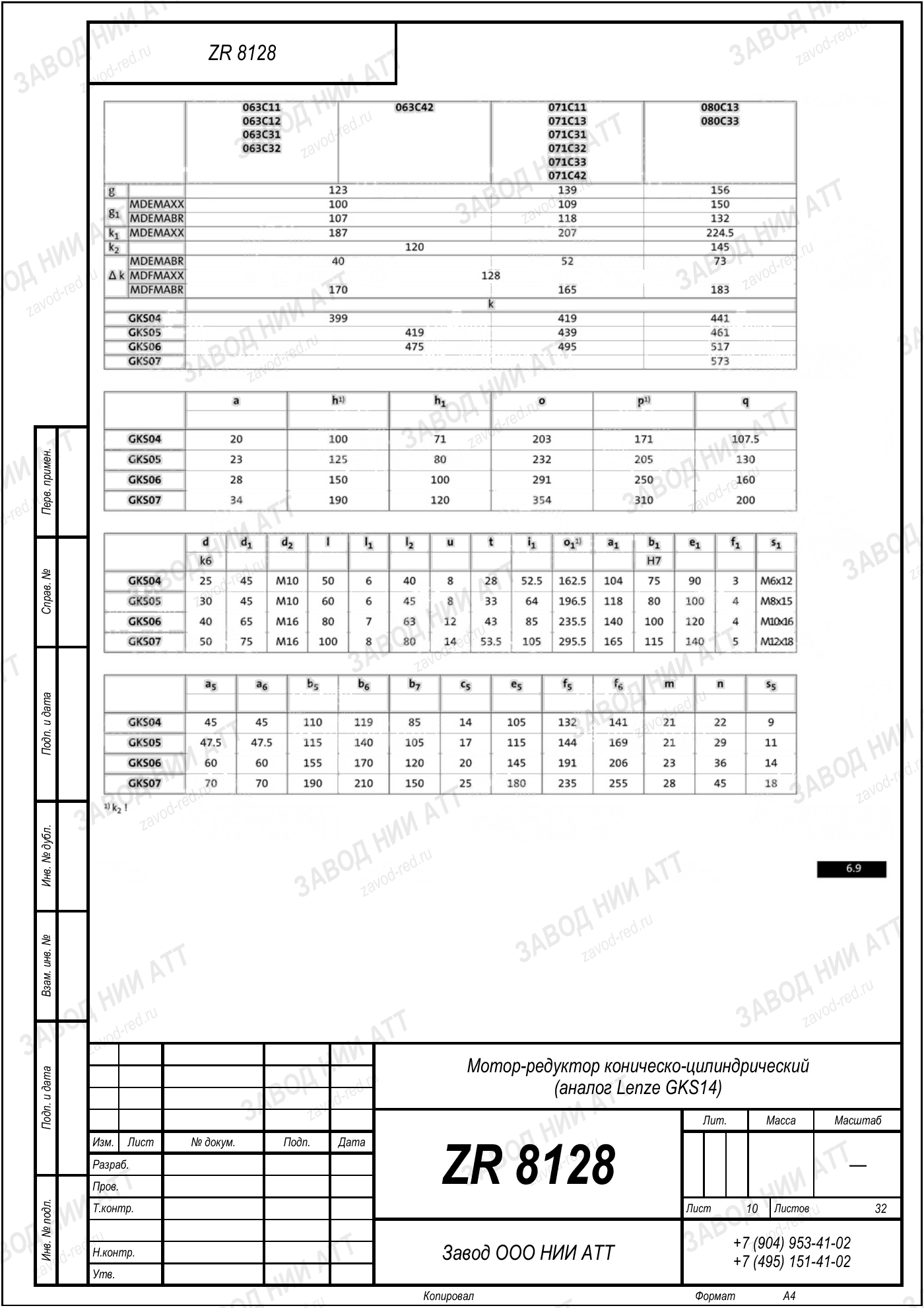

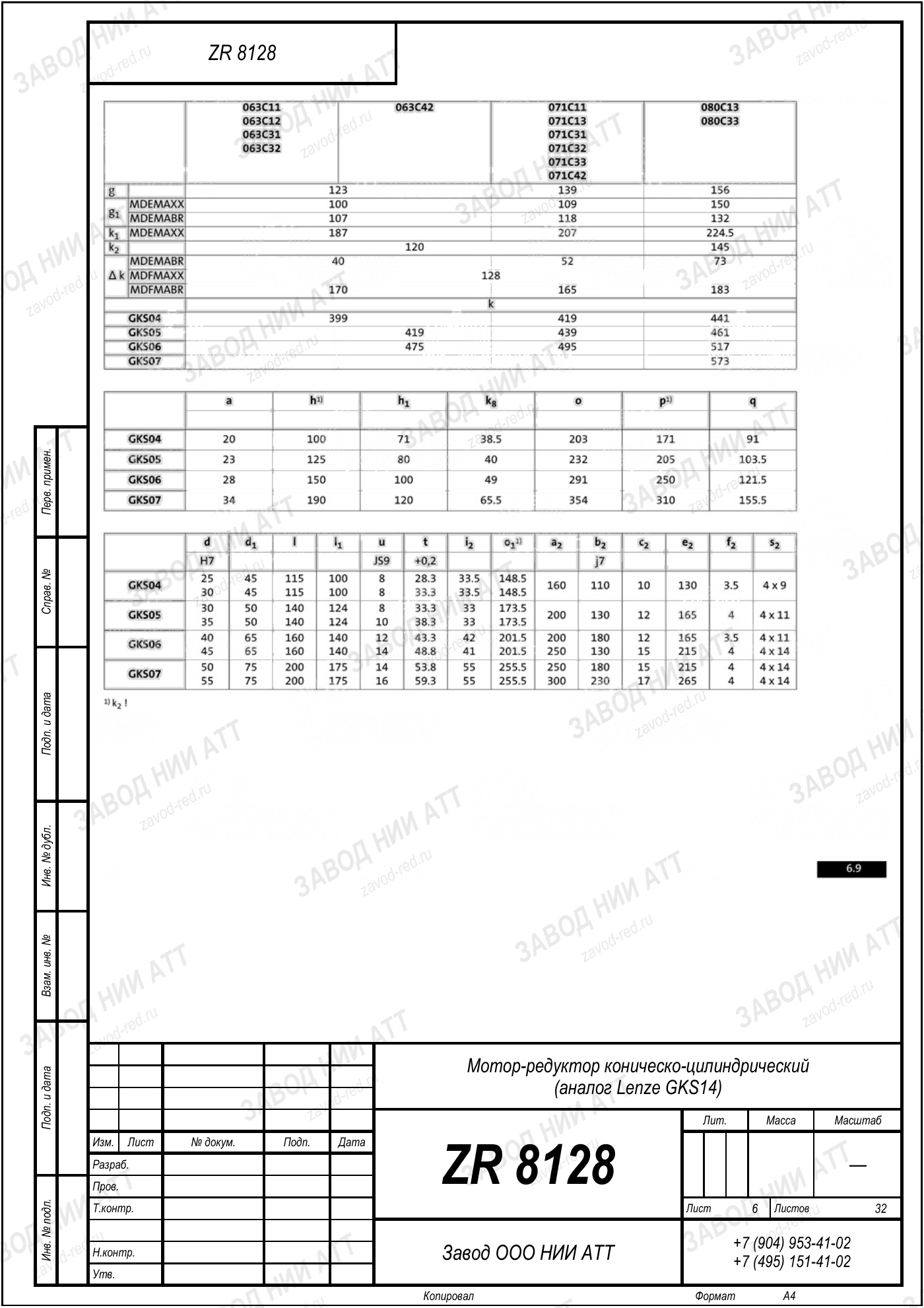

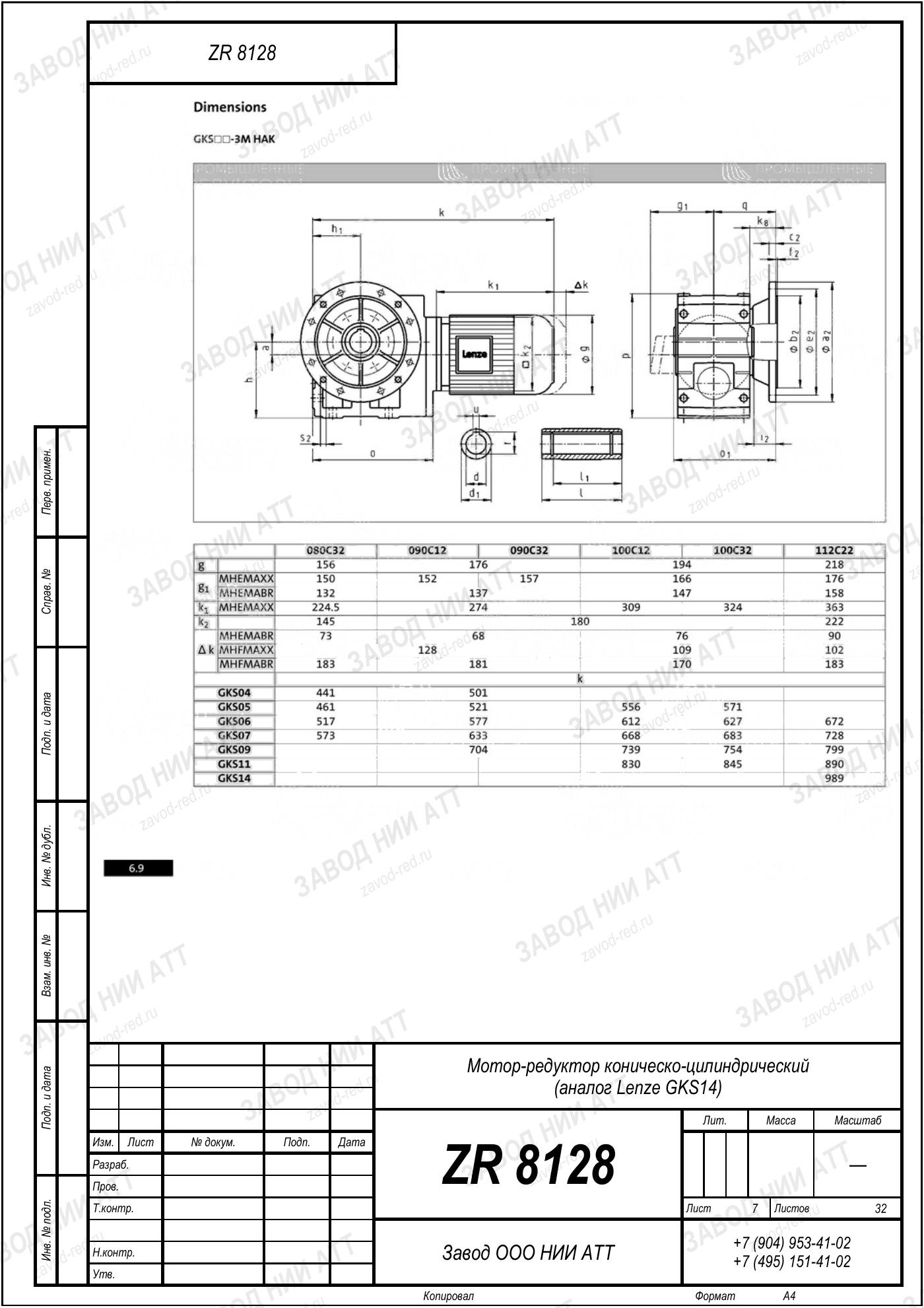

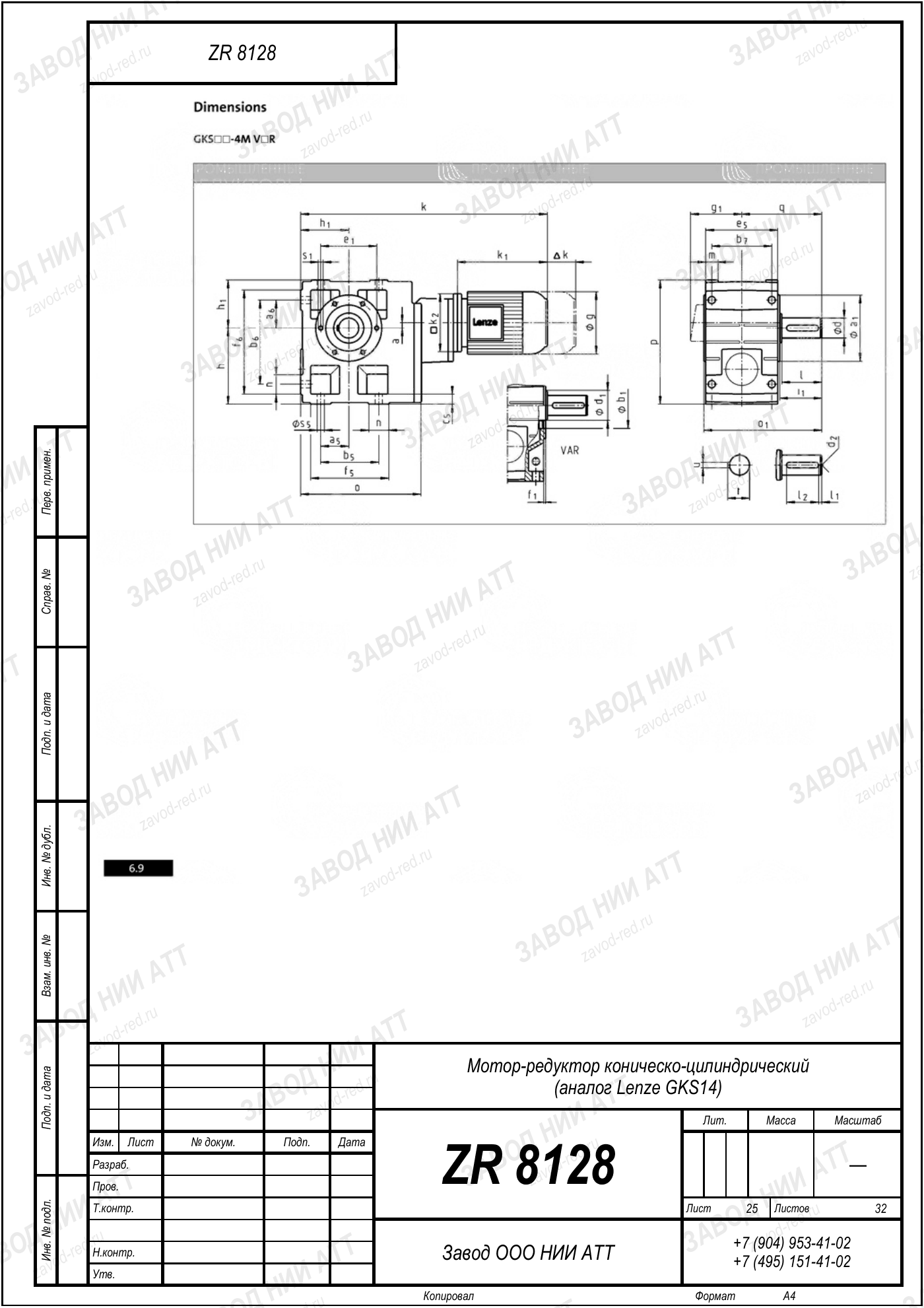

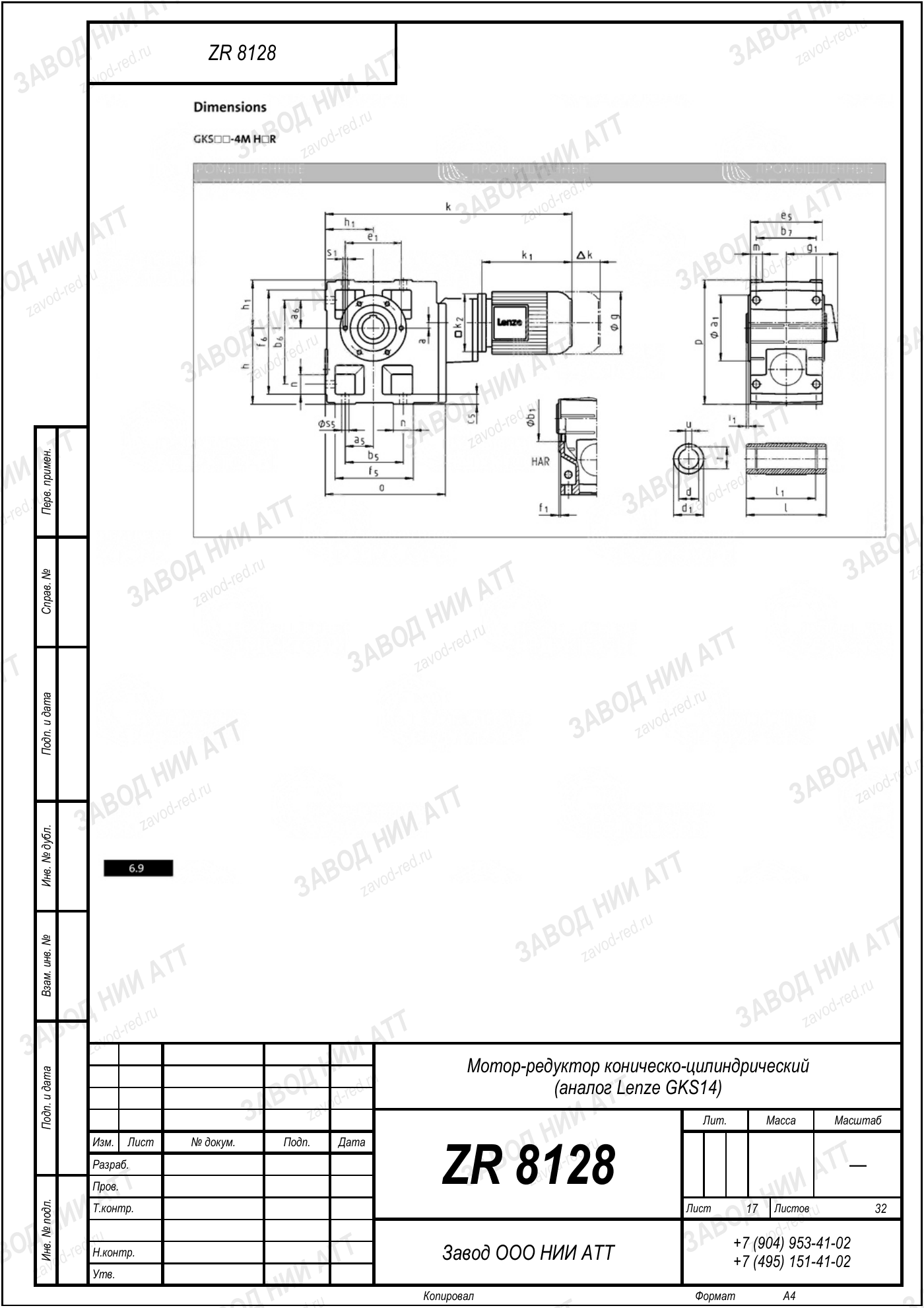

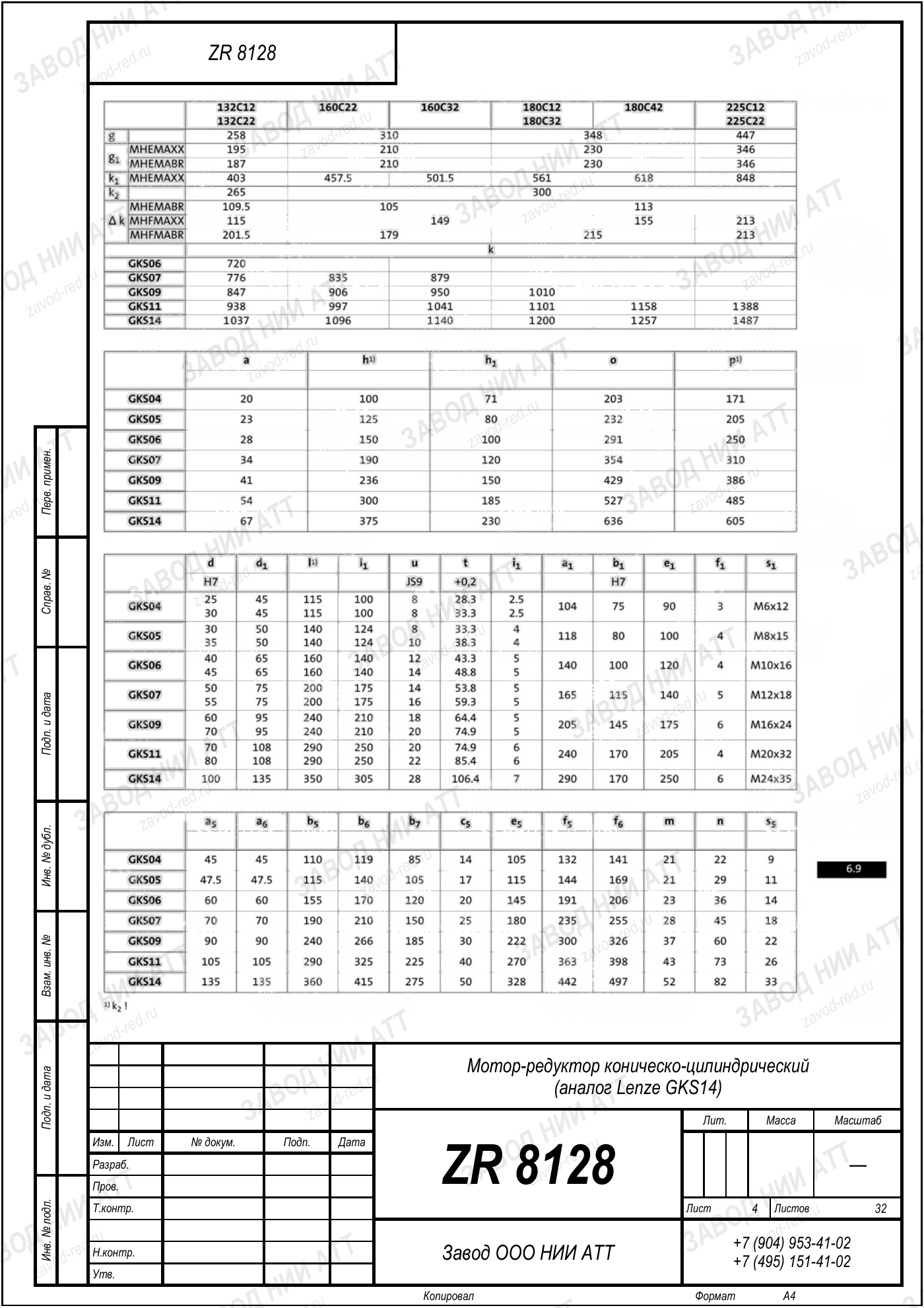

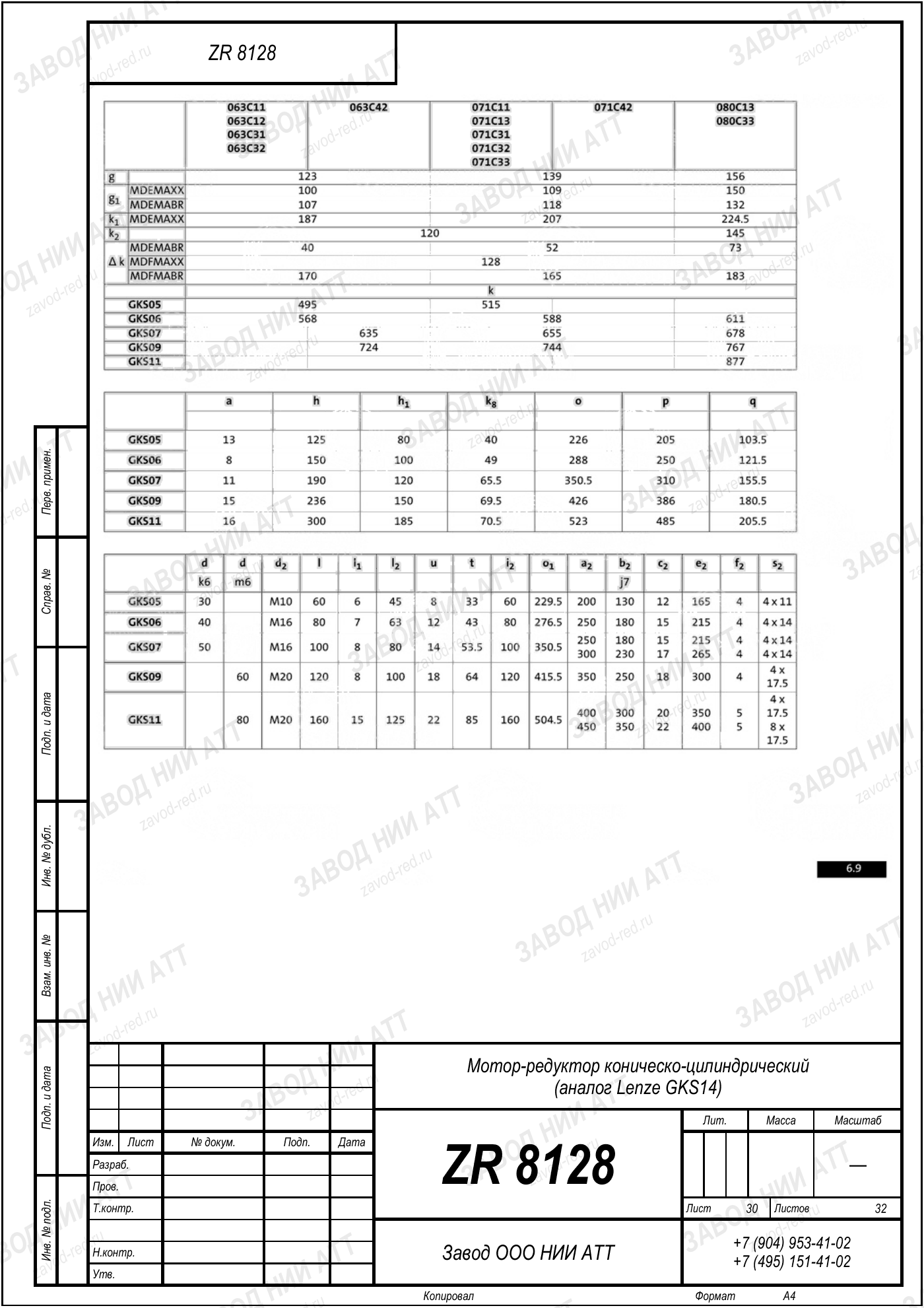

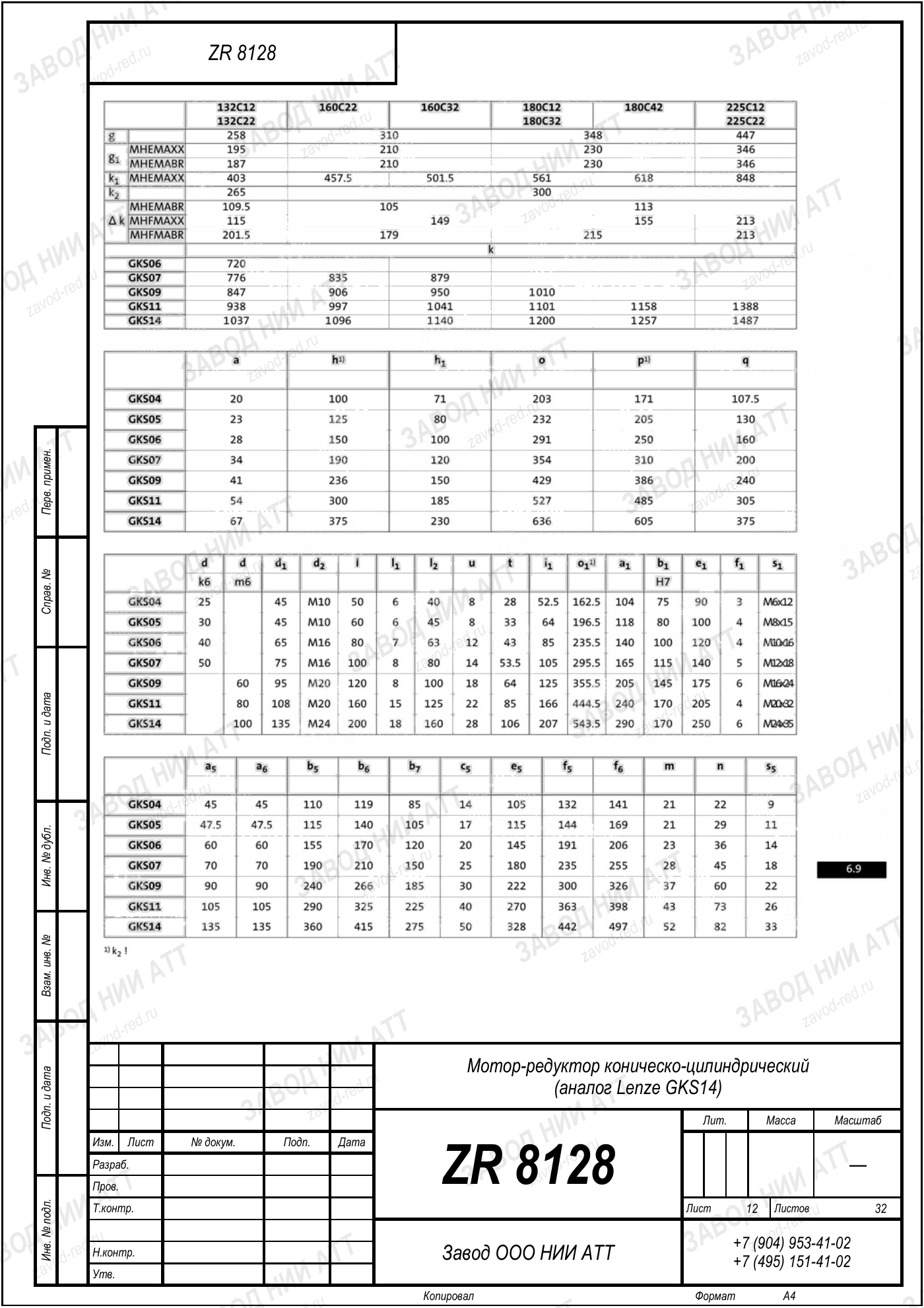

Габаритный и присоединительный чертёж модели Lenze GKS 14 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Lenze GKS 14 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | GKS | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 14 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=136,14 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 5,5 кВт | фактическая для этой сборки; модель как семейство — 4–90 кВт |
| Момент на выходе | 7450 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 14, GST 14 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 136,14 — отсюда 7,1 об/мин на выходе, и мощность двигателя 5,5 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Соответствие в нашей номенклатуре — ZR 8128, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 14 у производителя есть обозначения GFL 14, GST 14 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL14, GST14. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 8128 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
В ряду Lenze GKS 14 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Присоединительные размеры у ZR 8128 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Те же присоединительные размеры Lenze GKS 14, соседний шаг по передаточному числу:
На выходном валу 7,1 об/мин при стандартных 1450 об/мин на входе. Передаточное 136,14 — это отношение входной скорости к выходной.
Номинальный момент на выходе 7450 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 5,5 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Переходная плита не понадобится: ZR 8128 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Lenze GKS 14 обороты другие: выше передаточное — медленнее вал и больше момент.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Ряд Lenze GKS 14 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — тихоходное исполнение: 7,1 об/мин на выходе и момент 7450 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 8128.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKS 14 · 5,5 кВт, i=136,14 (эта позиция) | ZR 8128 |
| Lenze GKS 14 · прочие исполнения (4–90 кВт, i=8,68–146,07) | ZR 8128 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
