Lenze GKS 11 i=153,21 с двигателем 1,5 кВт — тихоходное исполнение. Выходной вал вращается со скоростью 9,2 об/мин при моменте 1560 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Скорость этой позиции востребована в приводах шнеков, мешалок густых сред, скребковых конвейеров. Момент очень высокий: рабочая зона — привод тяжёлого дробильного и смесительного оборудования, но нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Что даёт эта позиция на машине. При 9,2 об/мин и моменте 1560 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,15 м/с при тяговом усилии 9905 Н; через шкив ⌀160 мм на выходной вал придёт около 19500 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 1,5 кВт фланец IEC 90. Ток около 3,7 А — если пускатель на линии слабее, менять придётся и его. На один оборот тихоходного вала уходит 6,5 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Вилка передаточных у Lenze GKS 11 — от 8,69 до 176,05, внутри 49 ступеней. Это исполнение 48-е по счёту: следующая ступень вниз по скорости — i=176,05 (8,2 об/мин), вверх — i=143,47 (10 об/мин). По двигателю ряд идёт от 0,75 до 45 кВт, здесь 1,5 кВт — 3-я мощность из 15. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Оригинал Lenze GKS 11 везём под заказ. Наш ZR 898 повторяет посадочные размеры — основание и обвязка остаются прежними.

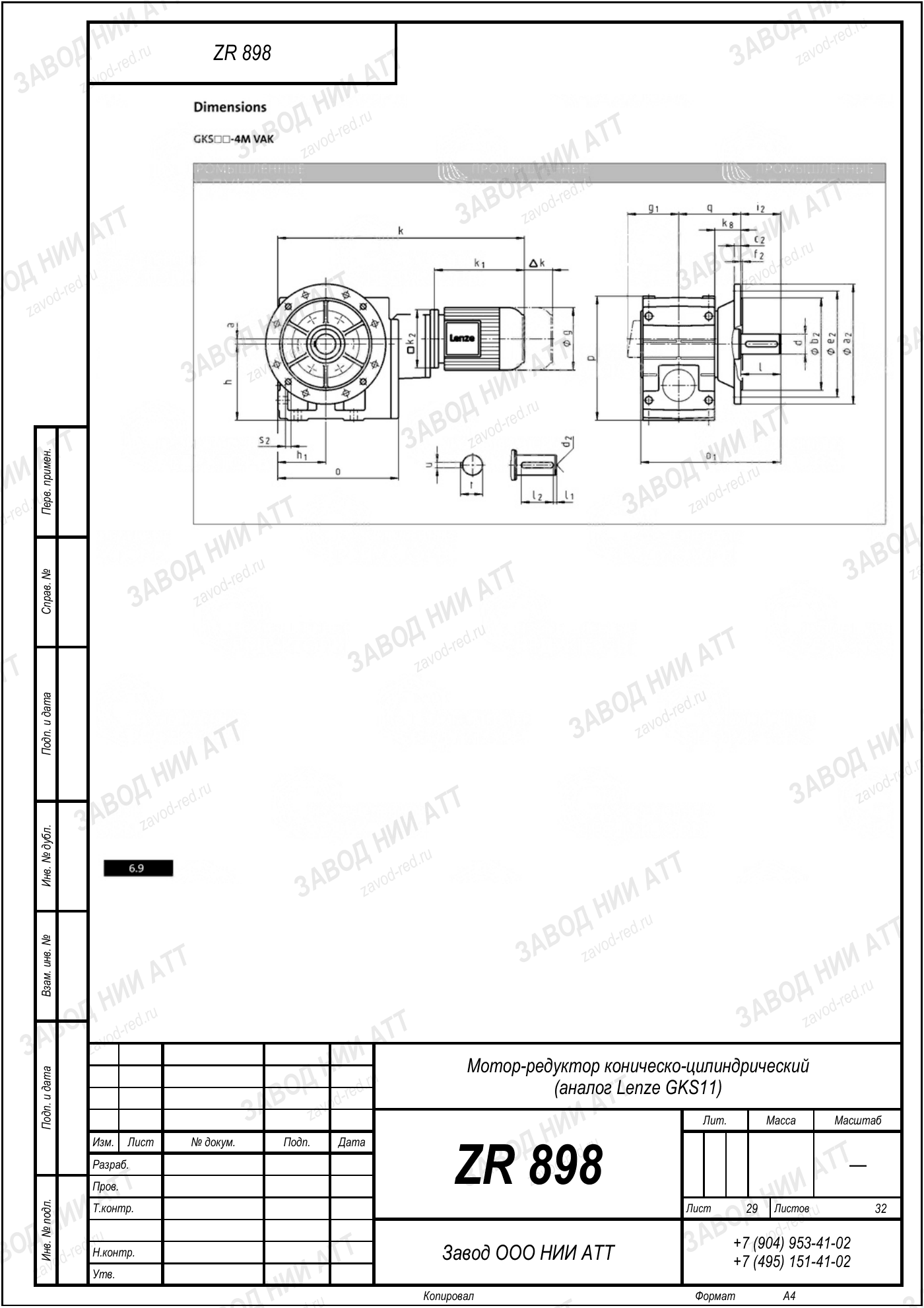

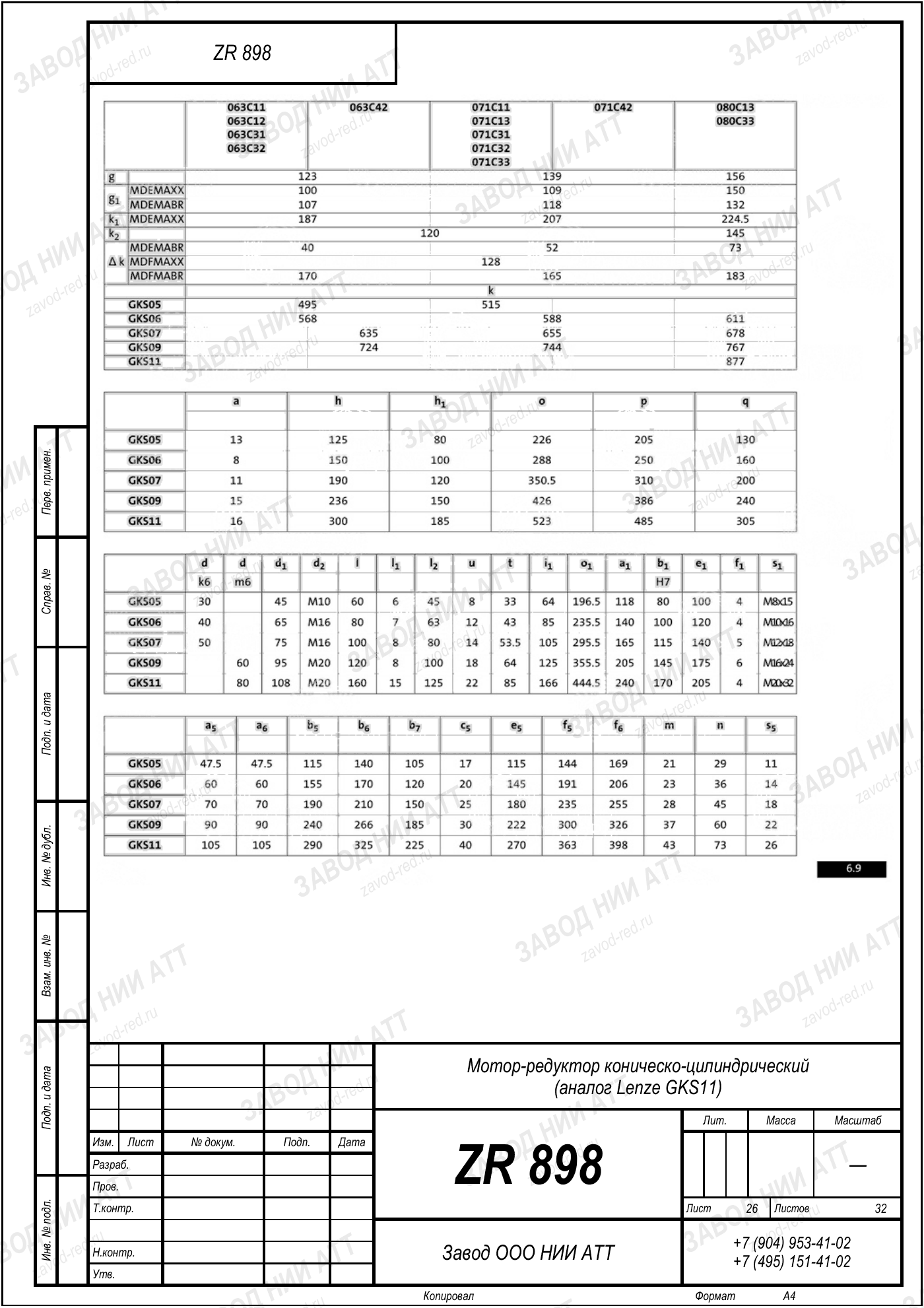

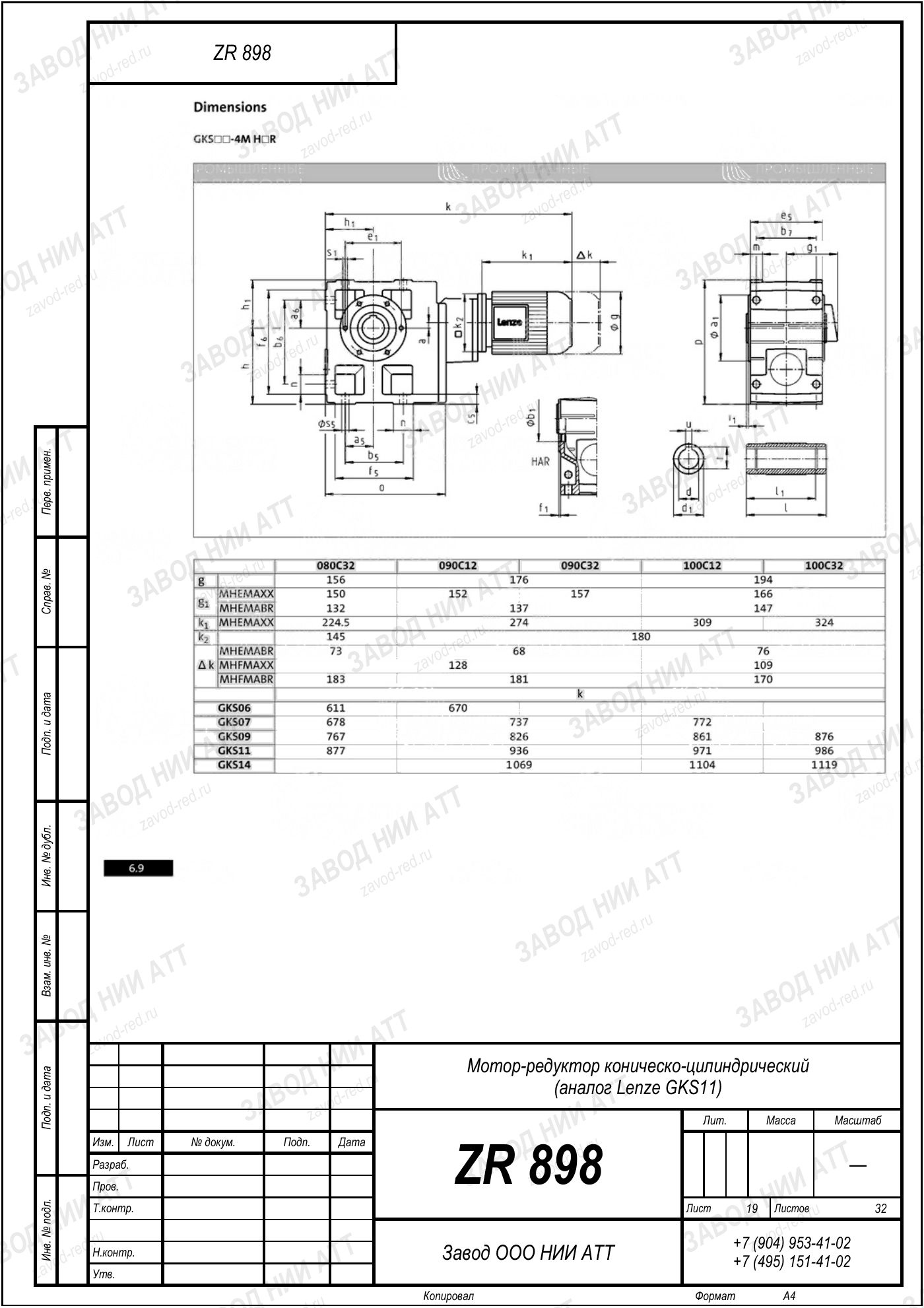

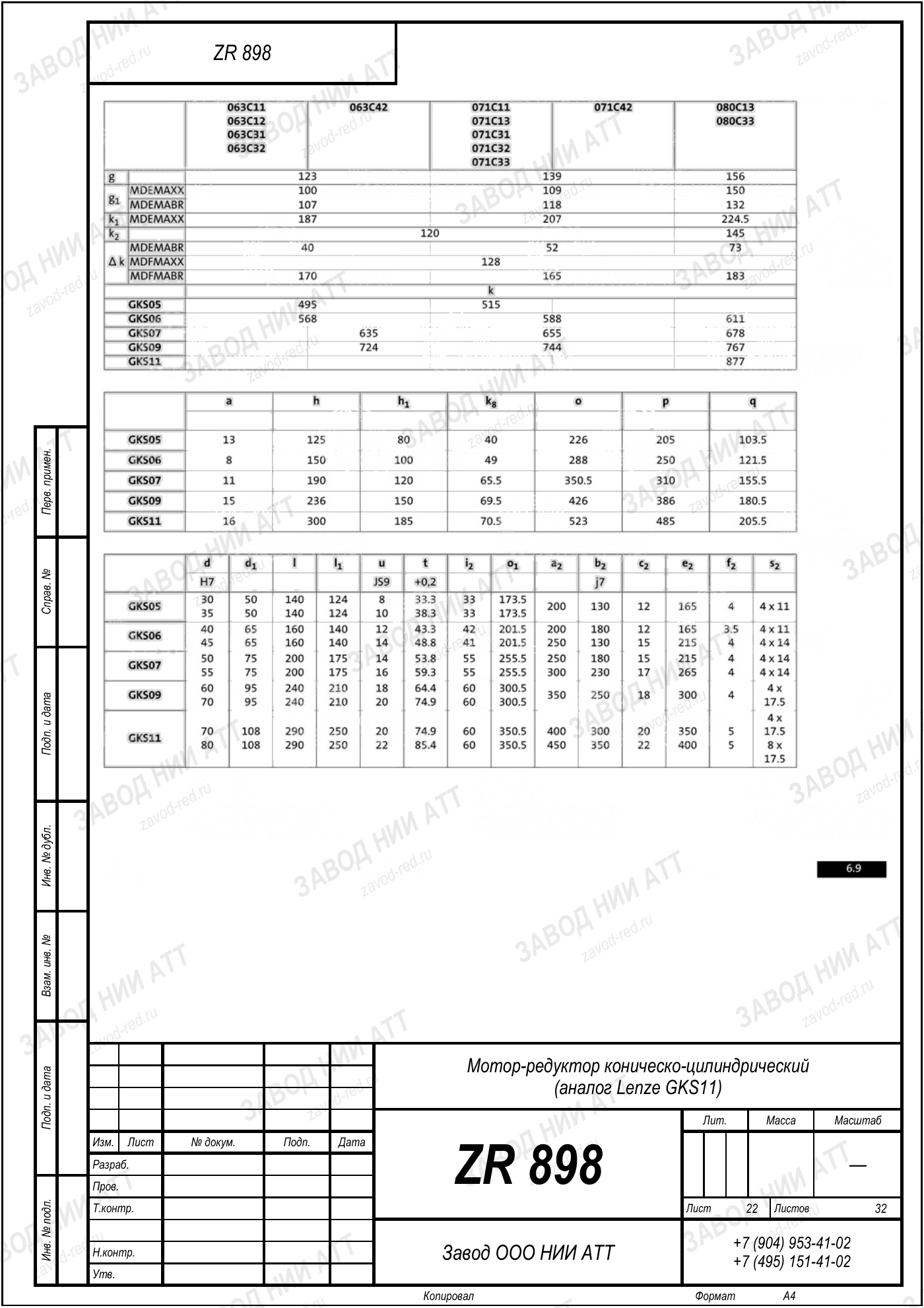

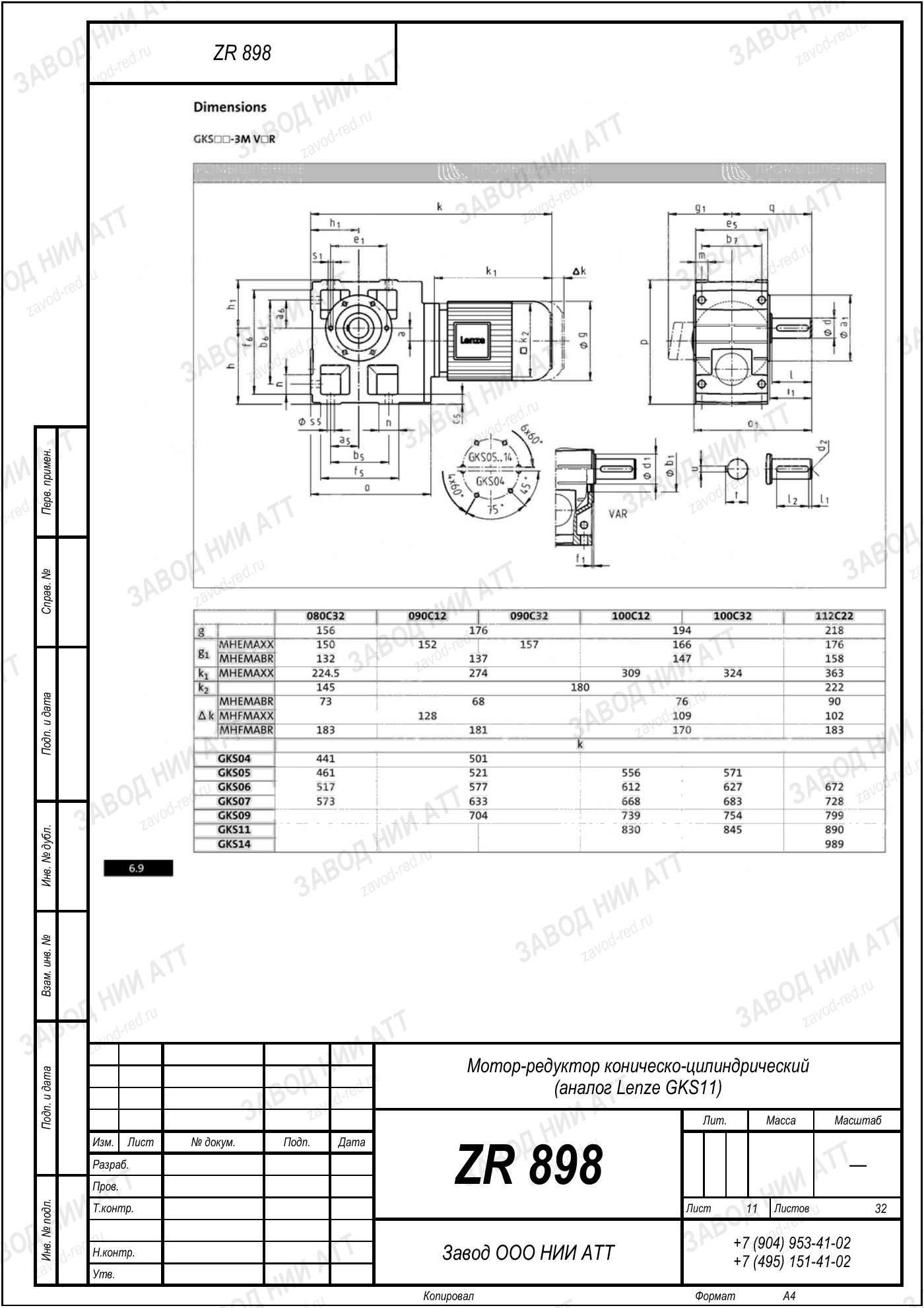

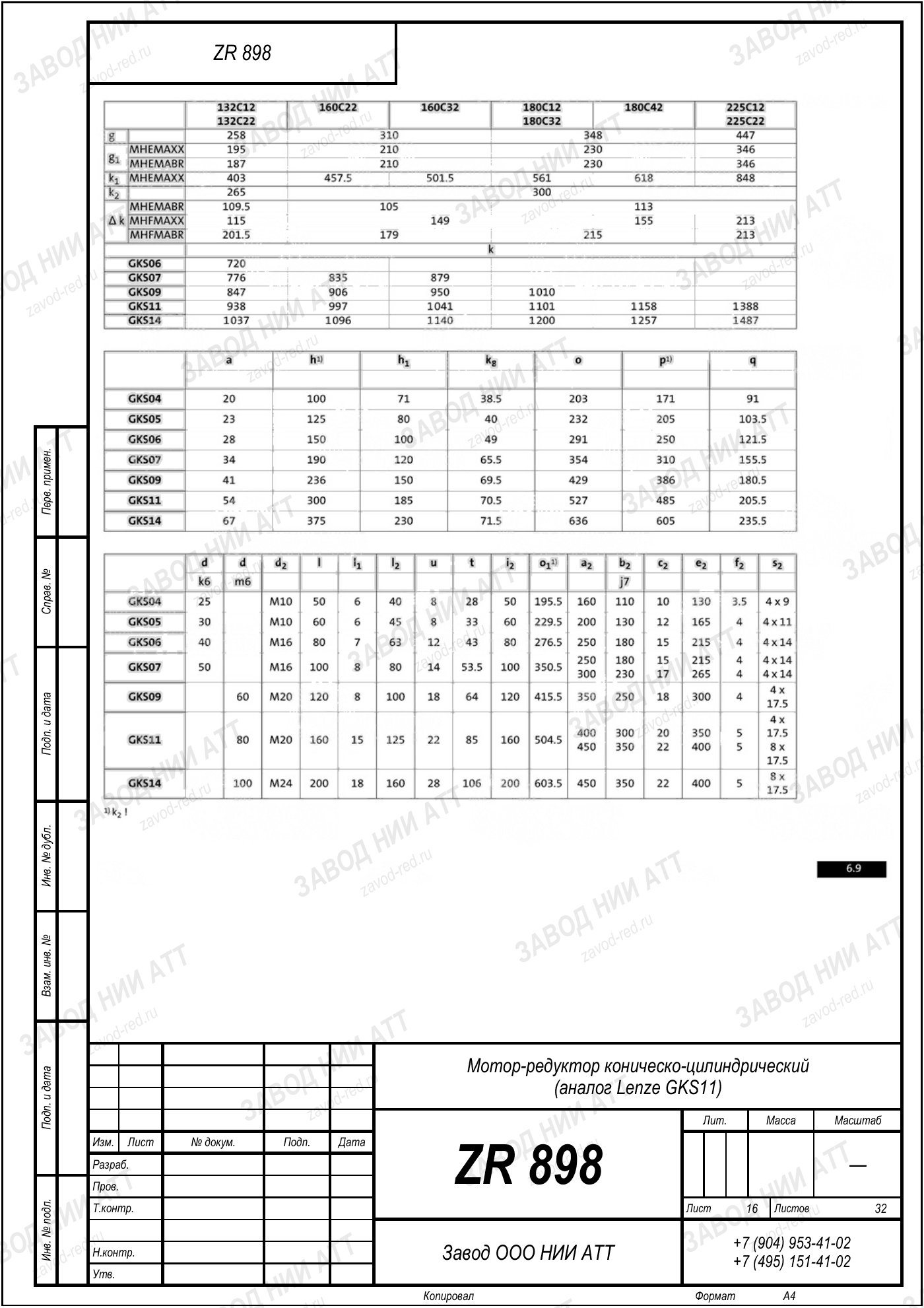

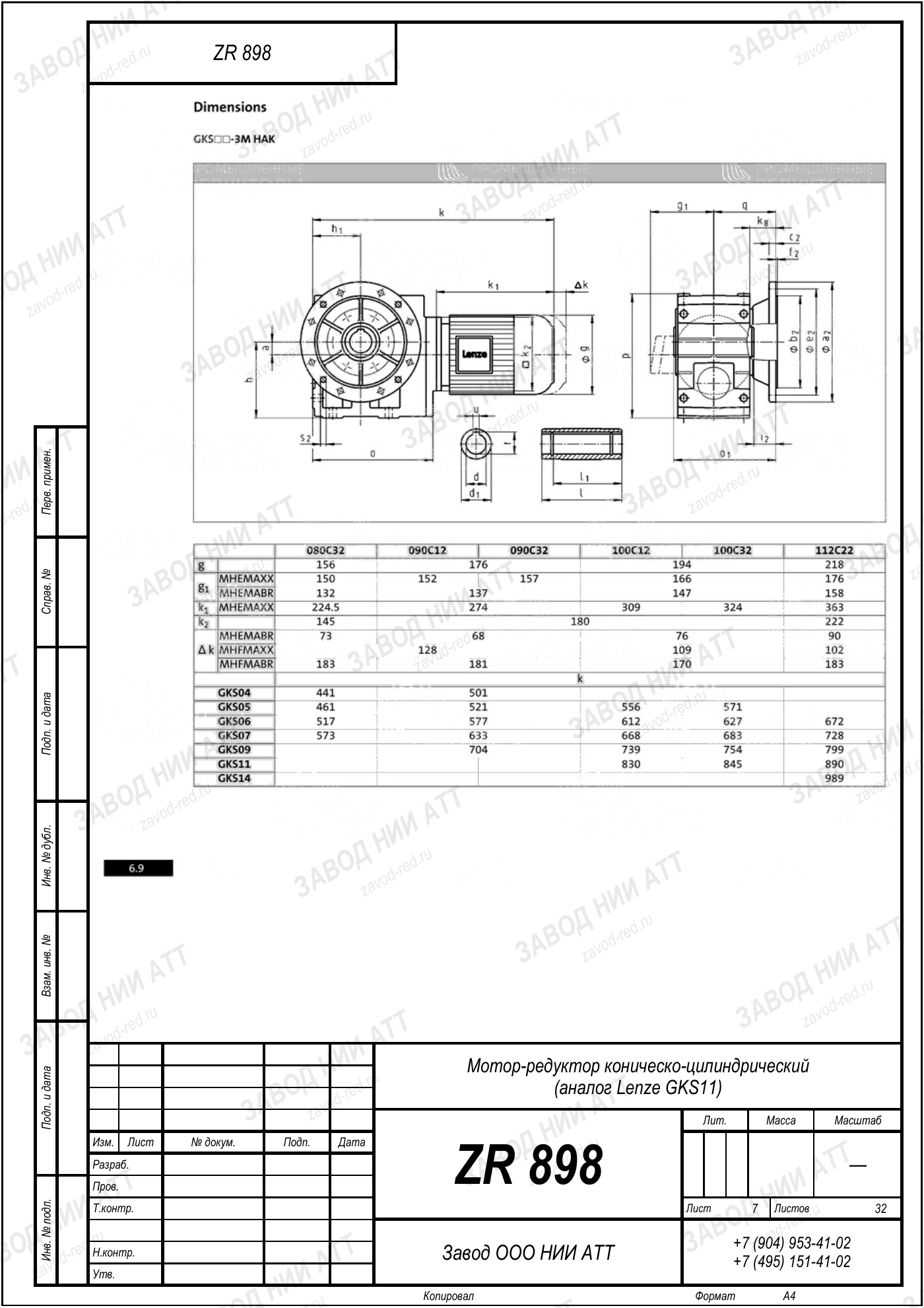

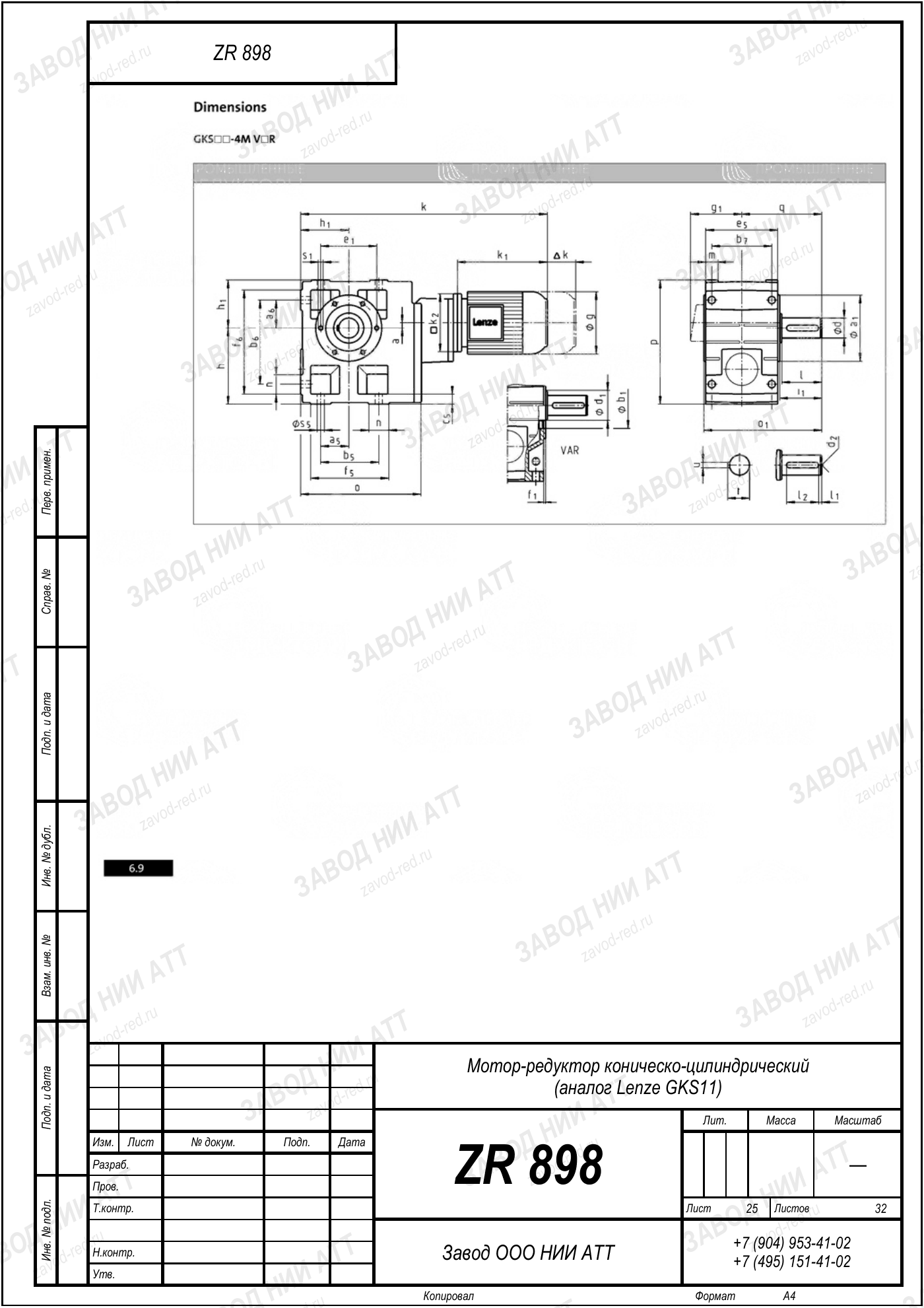

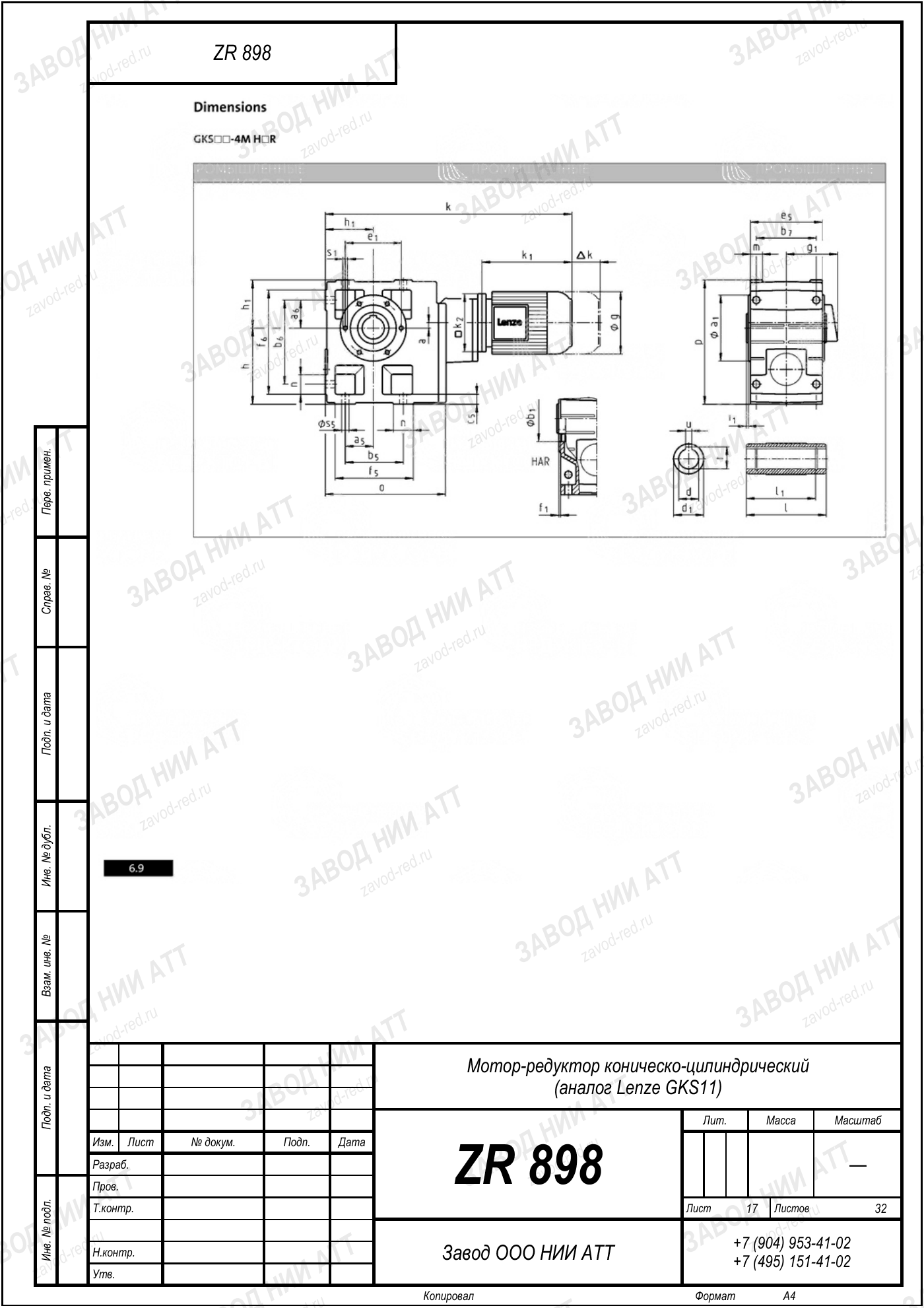

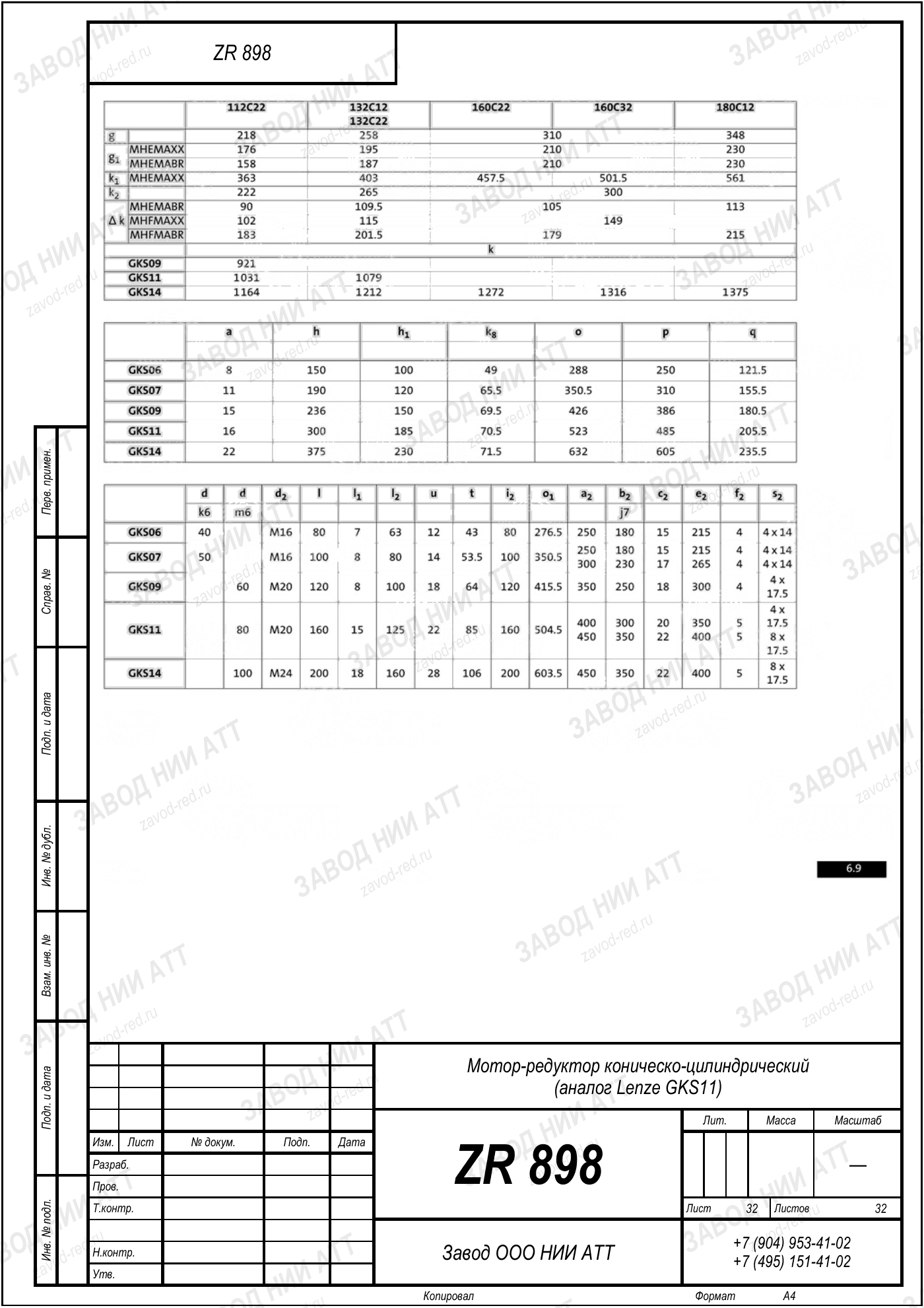

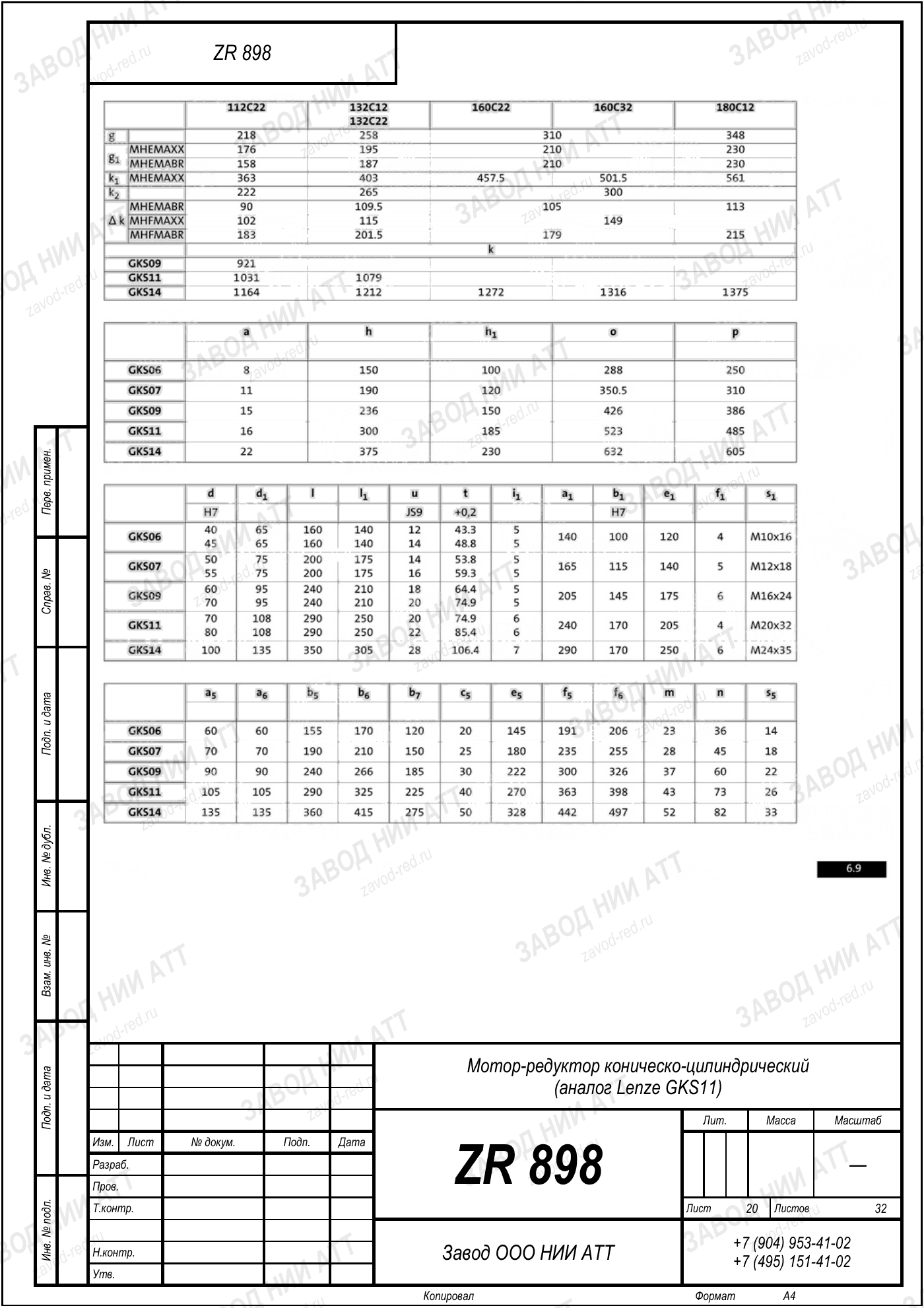

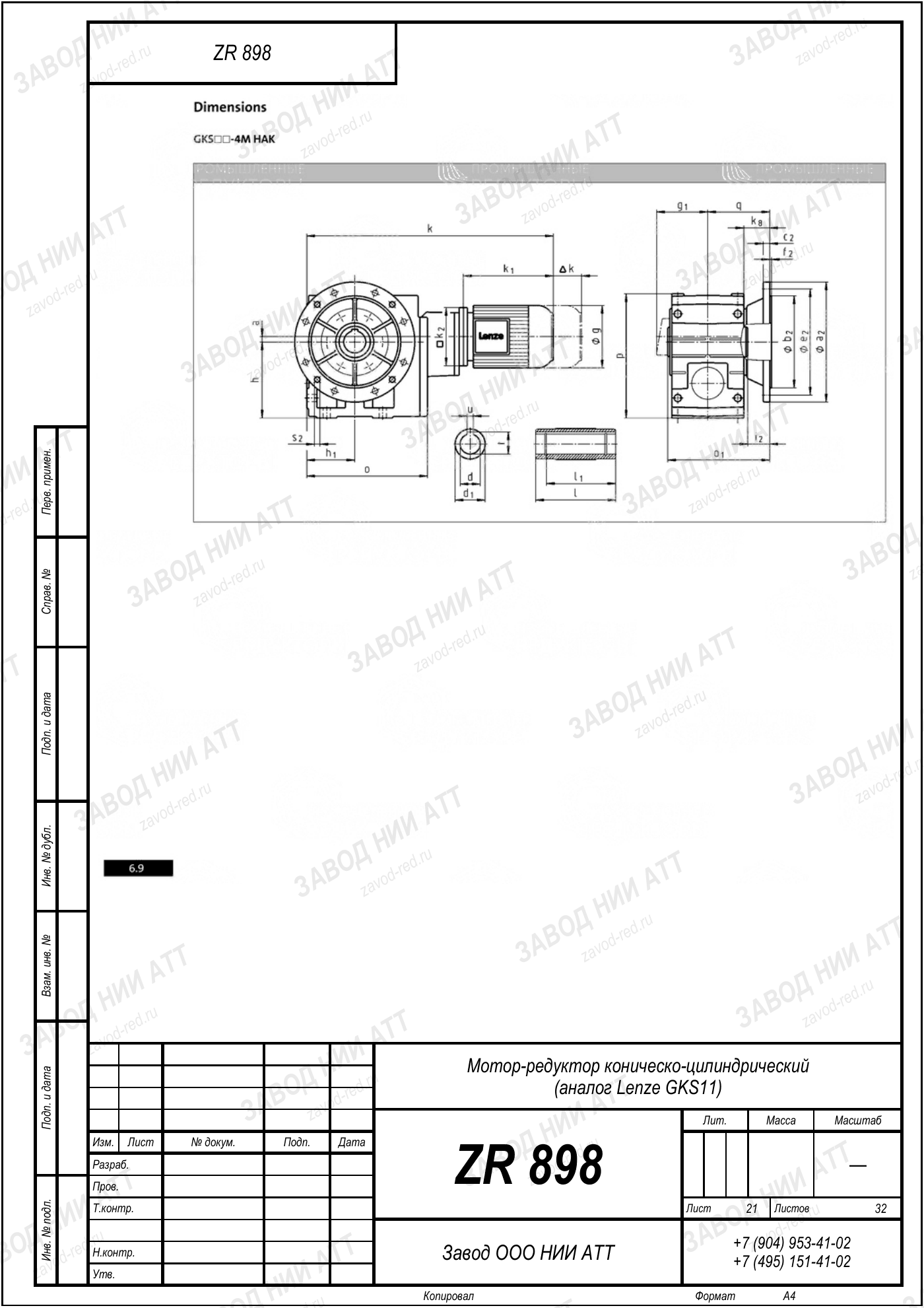

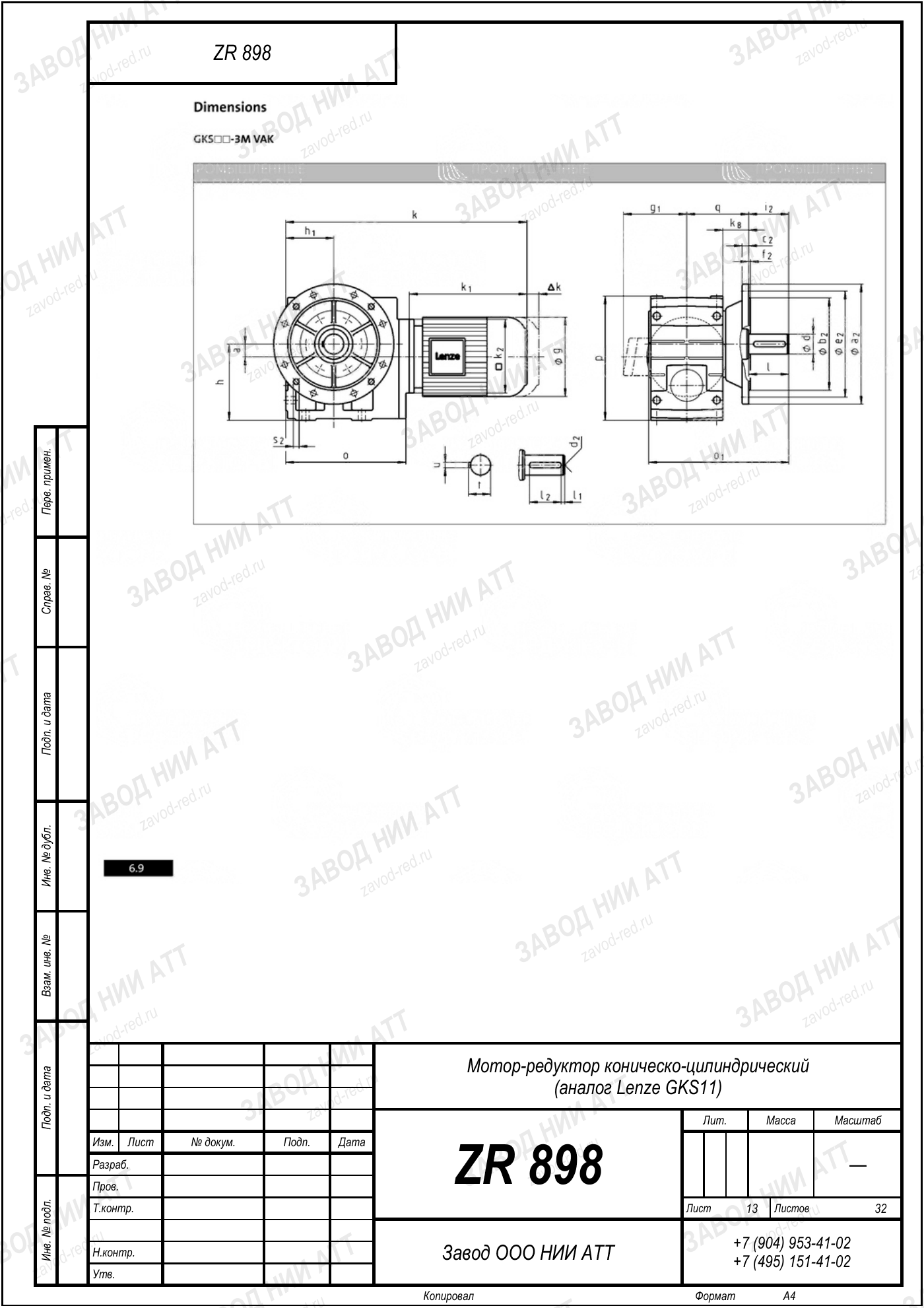

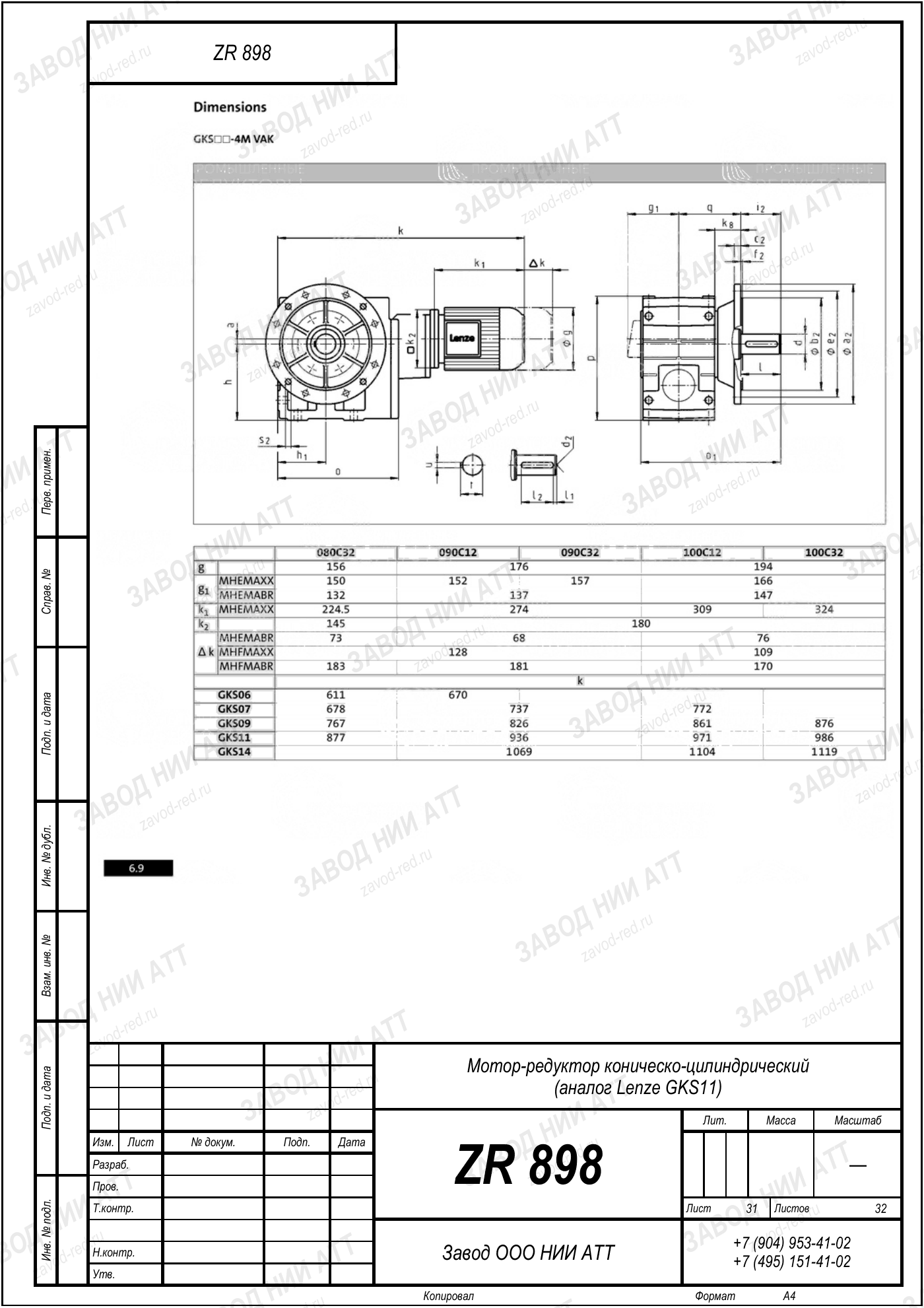

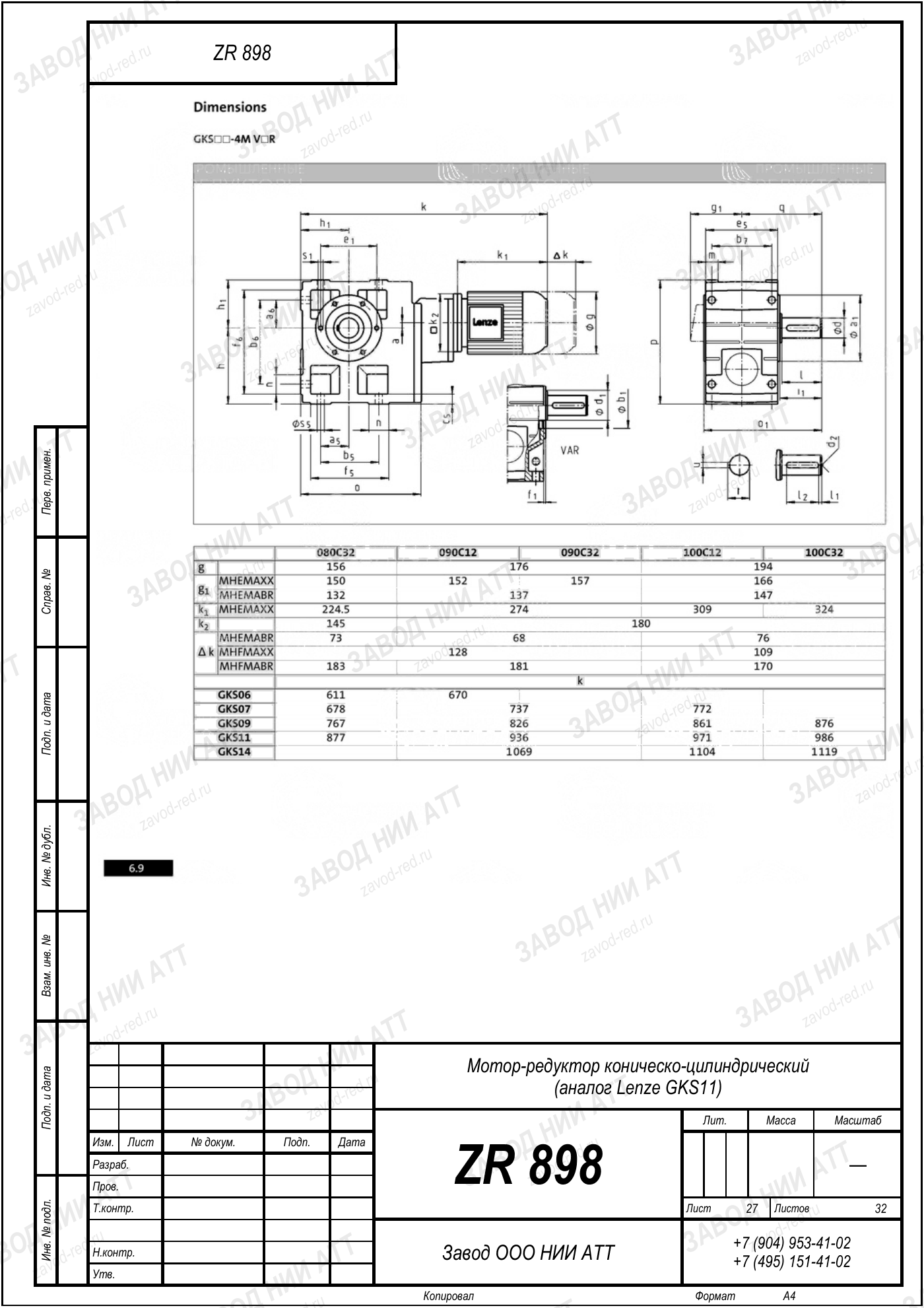

Габаритный и присоединительный чертёж модели Lenze GKS 11 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Lenze GKS 11 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | GKS | семейство редукторов с общей кинематикой — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 11 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=153,21 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 1,5 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,8–30 кВт |
| Момент на выходе | 1560 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 11, GST 11 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 153,21 — отсюда 9,2 об/мин на выходе, и мощность двигателя 1,5 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Этой позиции отвечает ZR 898 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 11 у производителя есть обозначения GFL 11, GST 11 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL11, GST11. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 898 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Прежде чем оформлять Lenze GKS 11, сверьте четыре числа: по ним позиция и определяется.
Геометрия у ZR 898 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
После обкатки масло меняют по конкретной позиции: исполнение тихоходное, и срок замены тут свой. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Нужен другой момент на выходе — исполнения Lenze GKS 11 с соседним передаточным, корпус общий:
На выходном валу 9,2 об/мин при стандартных 1450 об/мин на входе. Передаточное 153,21 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1560 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 1,5 кВт. Дайте параметры мотора, посчитаем.
ZR 898 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 9,2 об/мин, вторая — какой момент привод удержит без перегрева.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Одно название Lenze GKS 11 носят десятки разных приводов. Эта позиция — тихоходное исполнение: 9,2 об/мин на выходе и момент 1560 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 898.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKS 11 · 1,5 кВт, i=153,21 (эта позиция) | ZR 898 |
| Lenze GKS 11 · прочие исполнения (0,75–45 кВт, i=8,69–176,05) | ZR 898 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
