Перед вами тихоходное исполнение ряда Lenze GKS 09: i=126,91 с двигателем 1,1 кВт, выход 7,2 об/мин при моменте 1450 Н·м. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Такая скорость нужна в приводах шнековых питателей, лопастных мешалок и скребков, момент очень высокий — это привод дробильного оборудования и больших барабанов. Учтите: раму считайте на реактивный момент, анкеры на срез.
Что даёт эта позиция на машине. При 7,2 об/мин и моменте 1450 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,12 м/с при тяговом усилии 9206 Н; через шкив ⌀200 мм на выходной вал придёт около 14500 Н радиальной нагрузки. Двигатель 1,1 кВт с фланцем IEC 90 тянет 2,9 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Время 8,3 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Выходные обороты задаёт передаточное — у Lenze GKS 09 их 57, от 7,21 до 5240. Это исполнение 25-е по счёту: следующая ступень вниз по скорости — i=147,32 (9,8 об/мин), вверх — i=115,82 (13 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 1,1 кВт — 7-я мощность из 17. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Оригинал Lenze GKS 09 везём под заказ. Наш ZR 888 повторяет посадочные размеры — основание и обвязка остаются прежними.

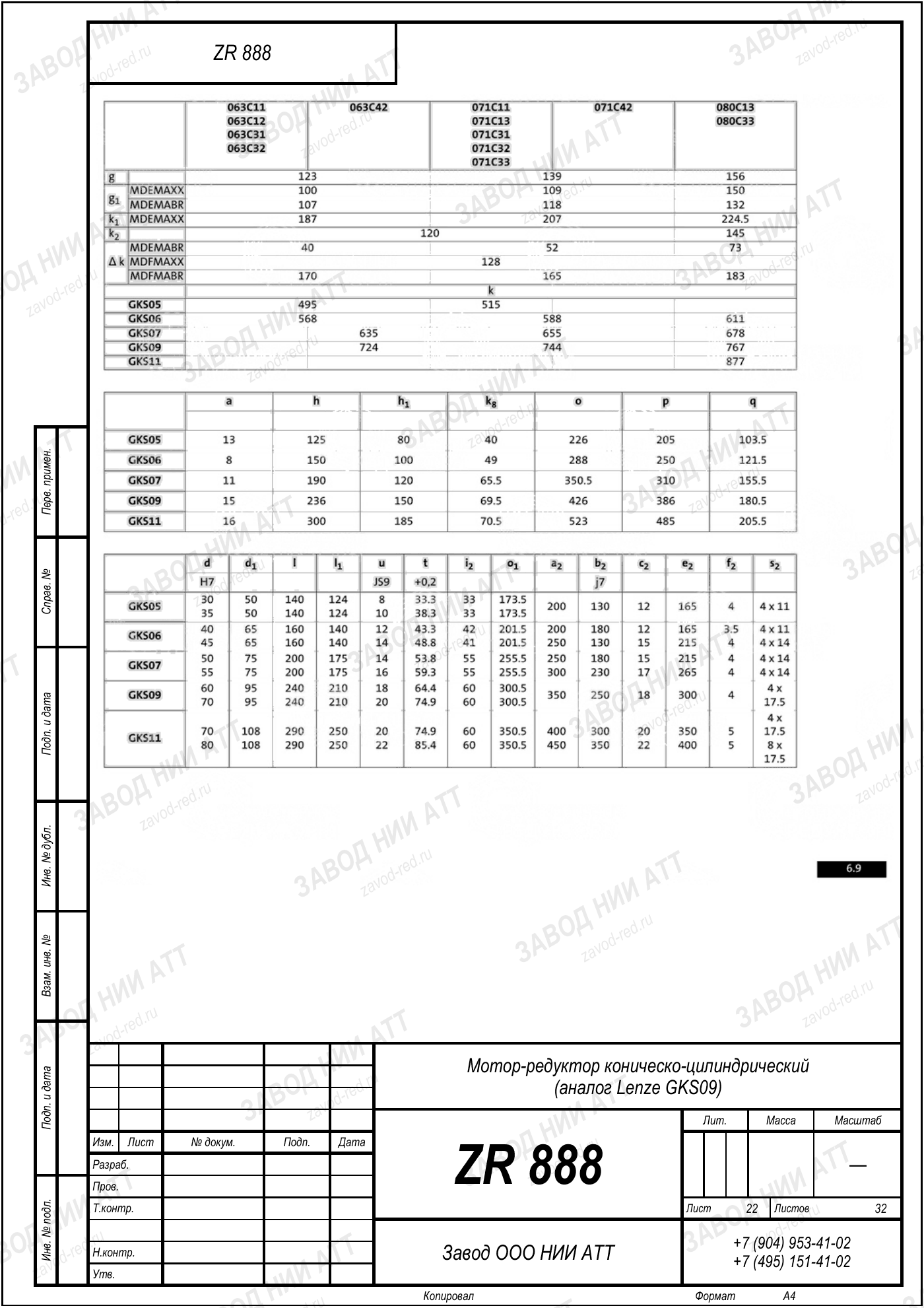

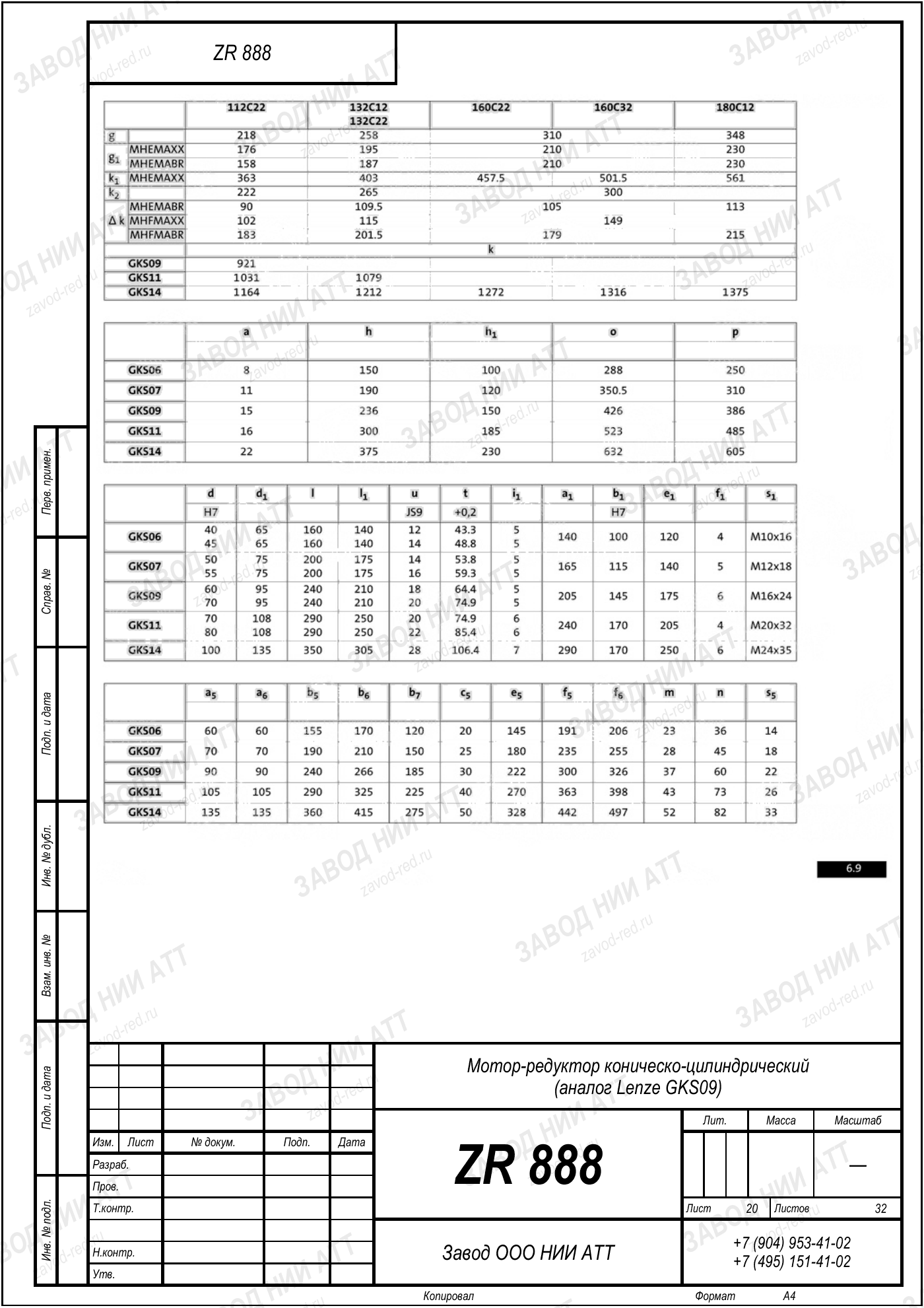

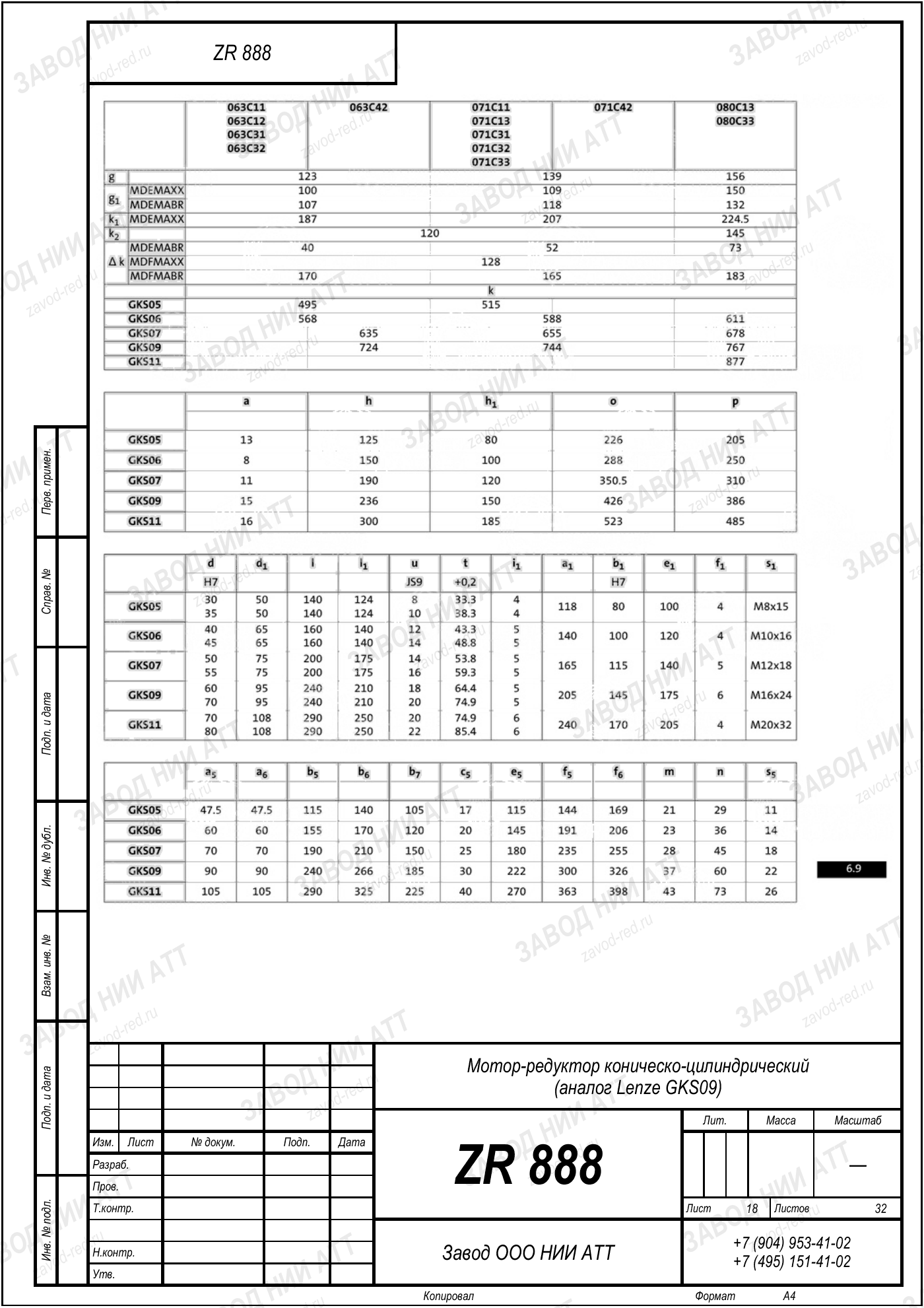

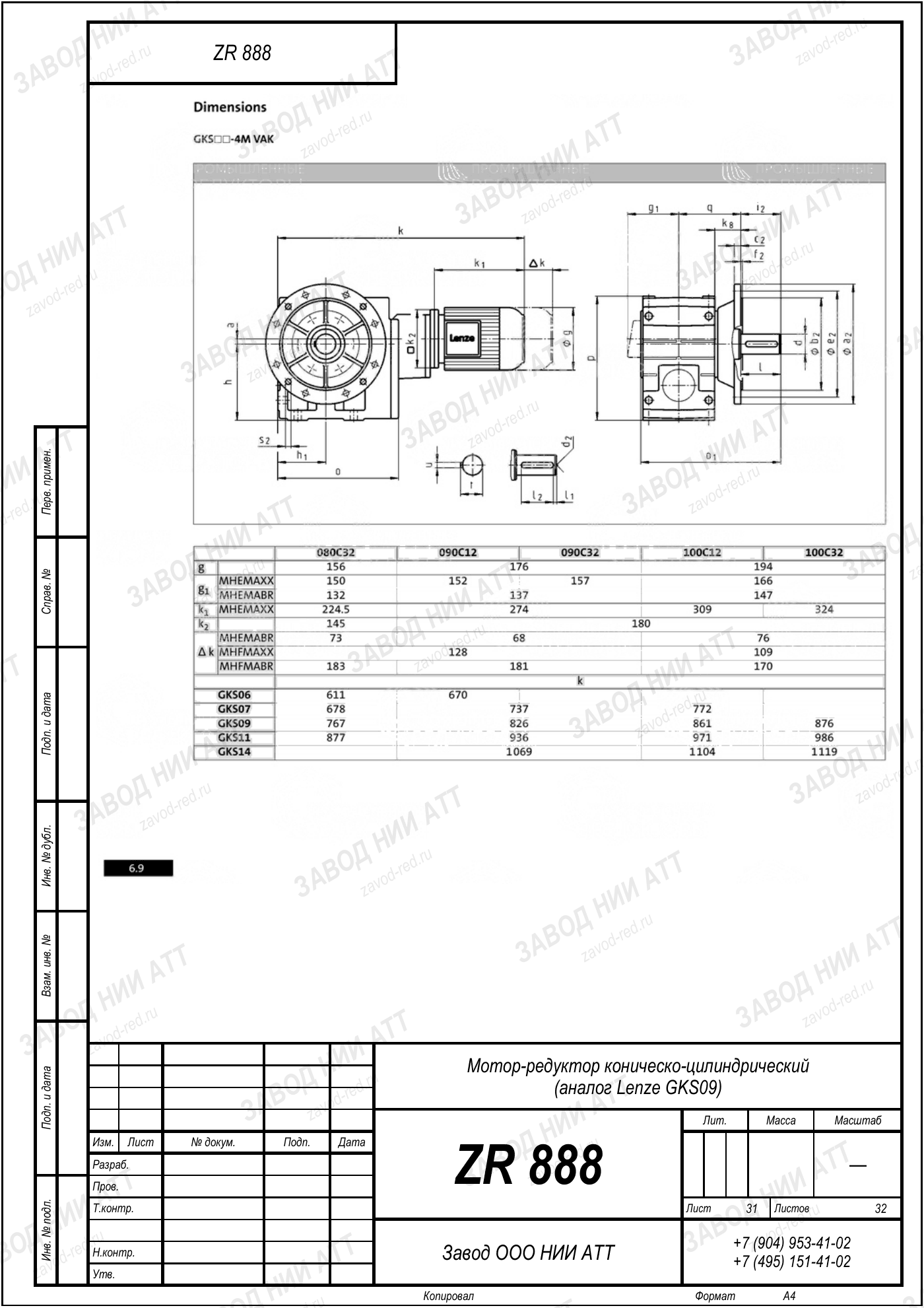

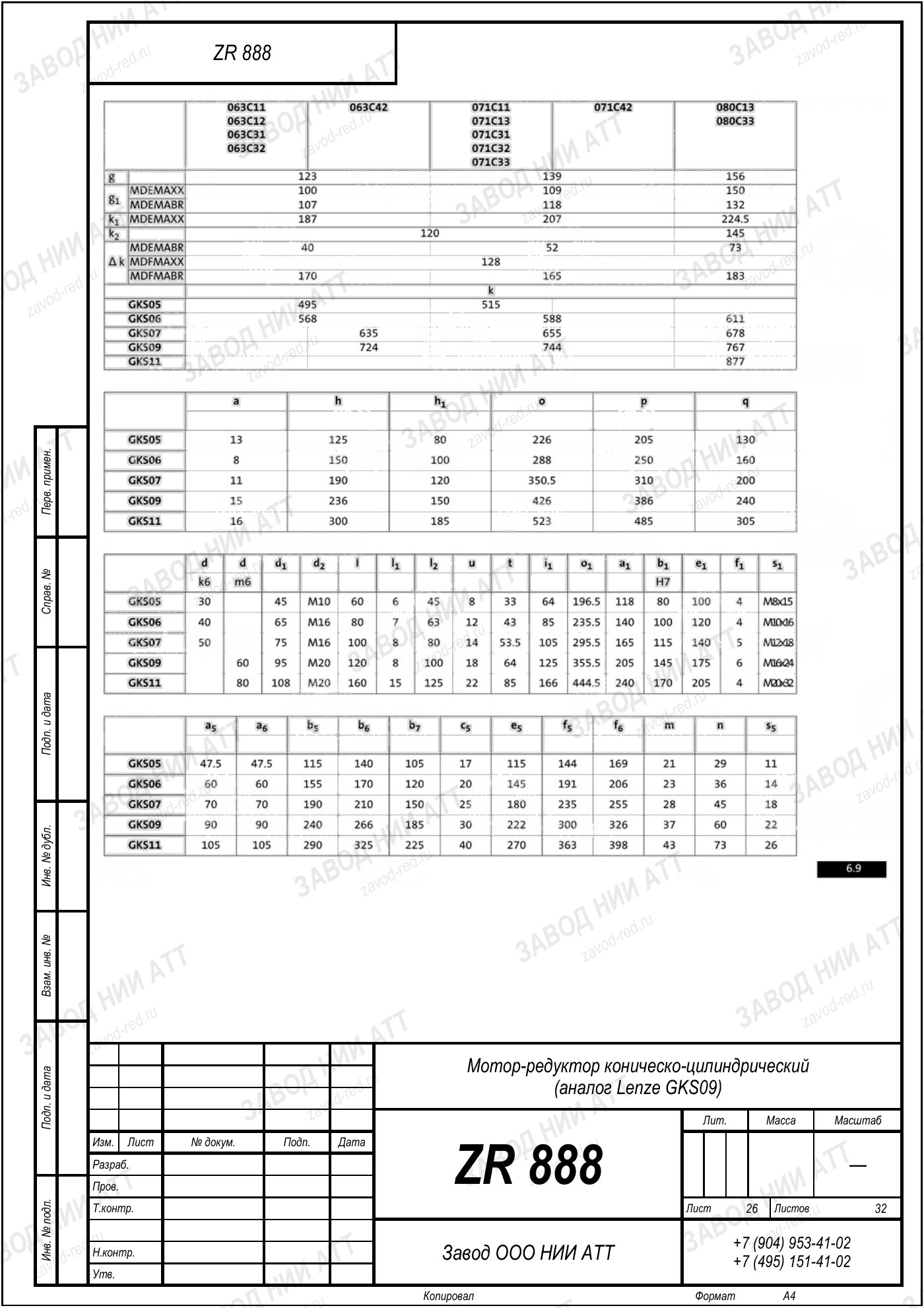

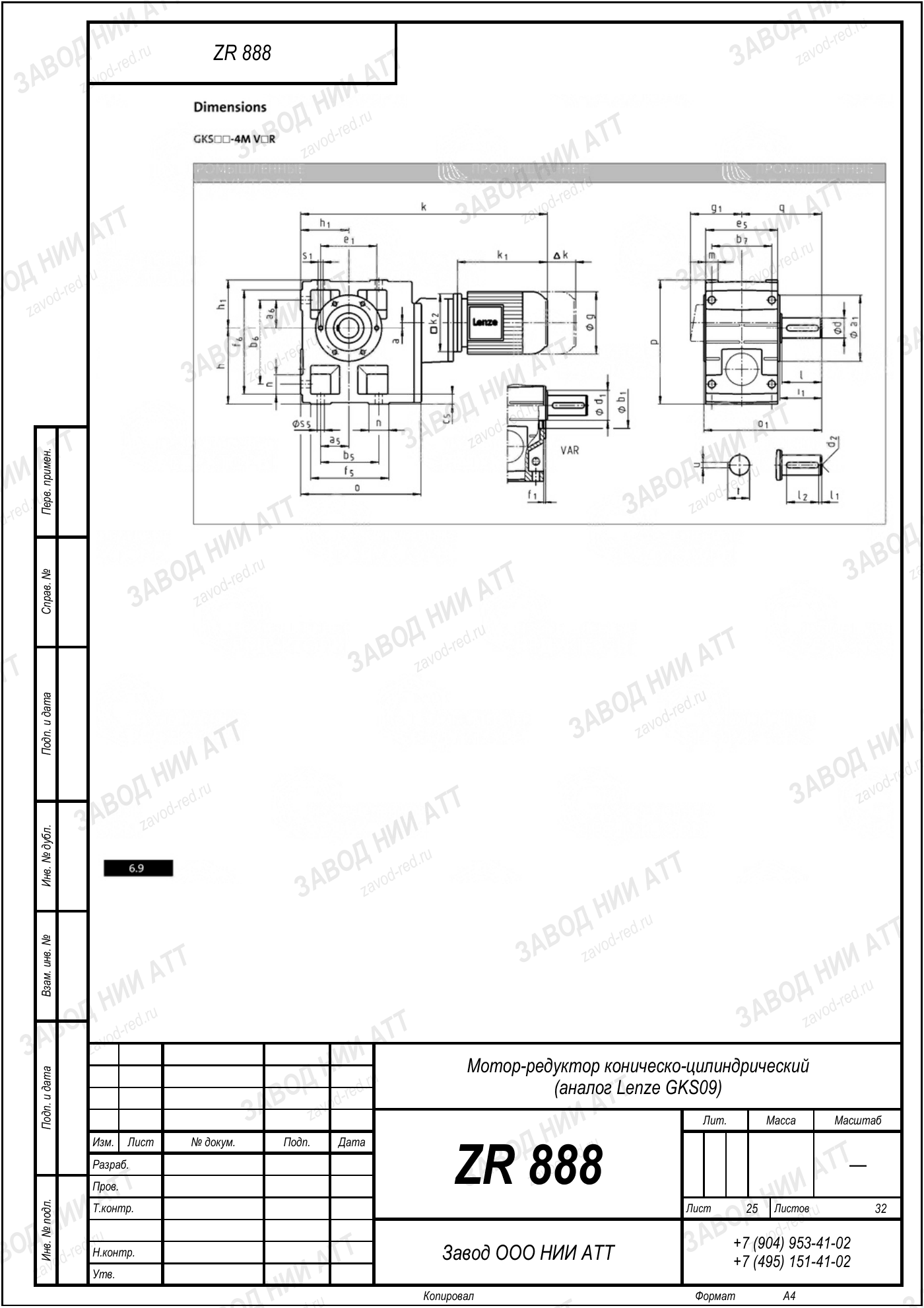

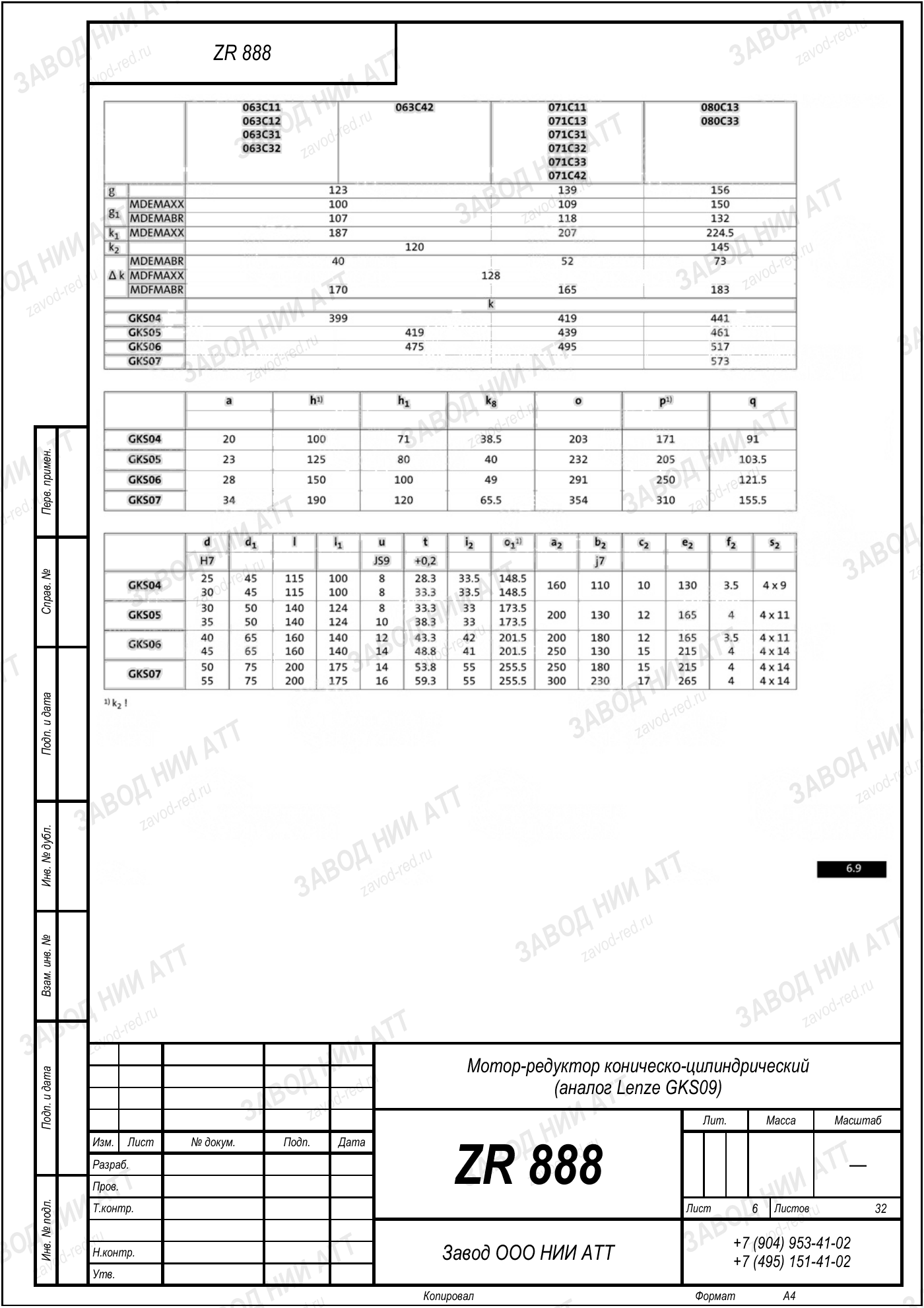

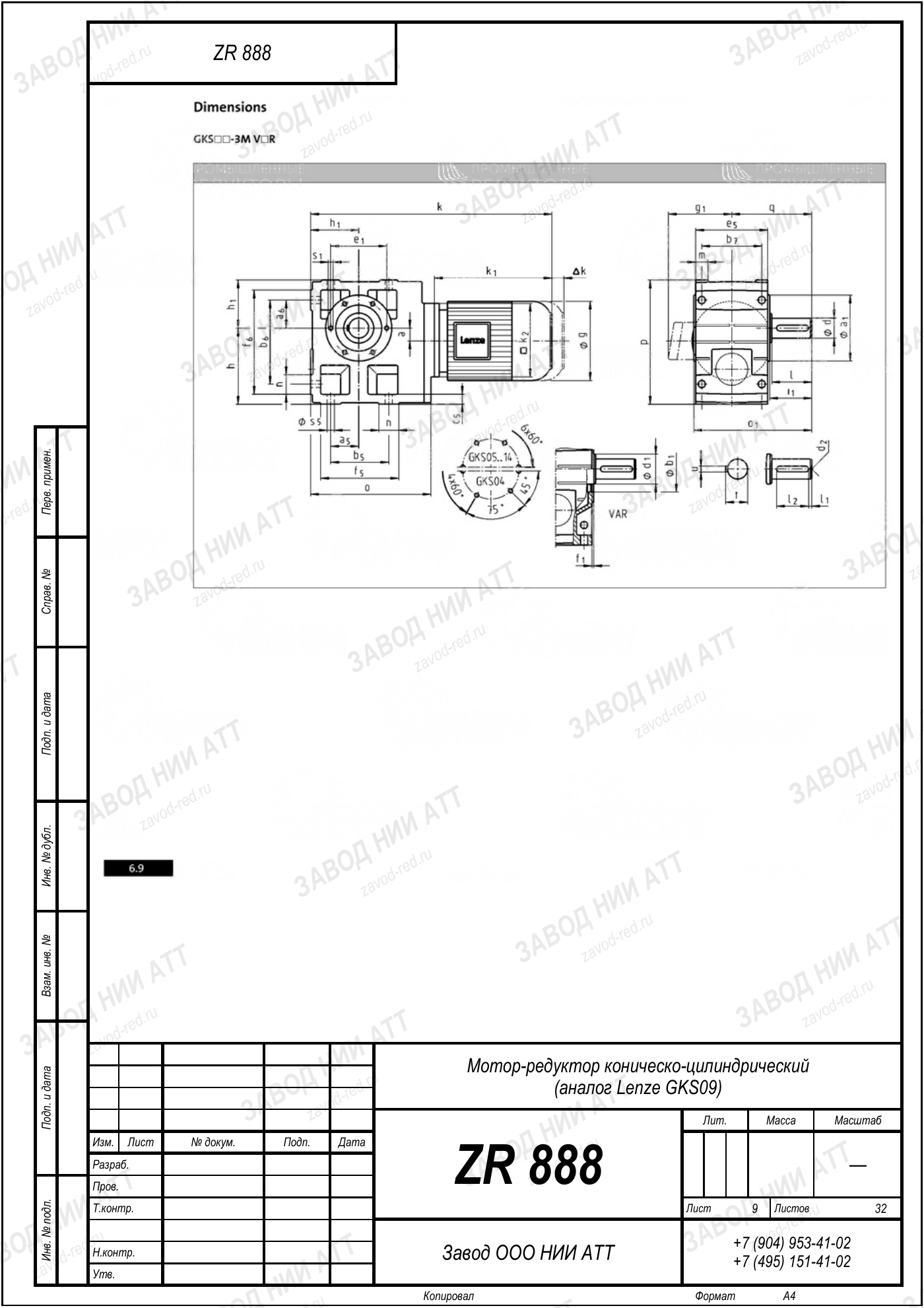

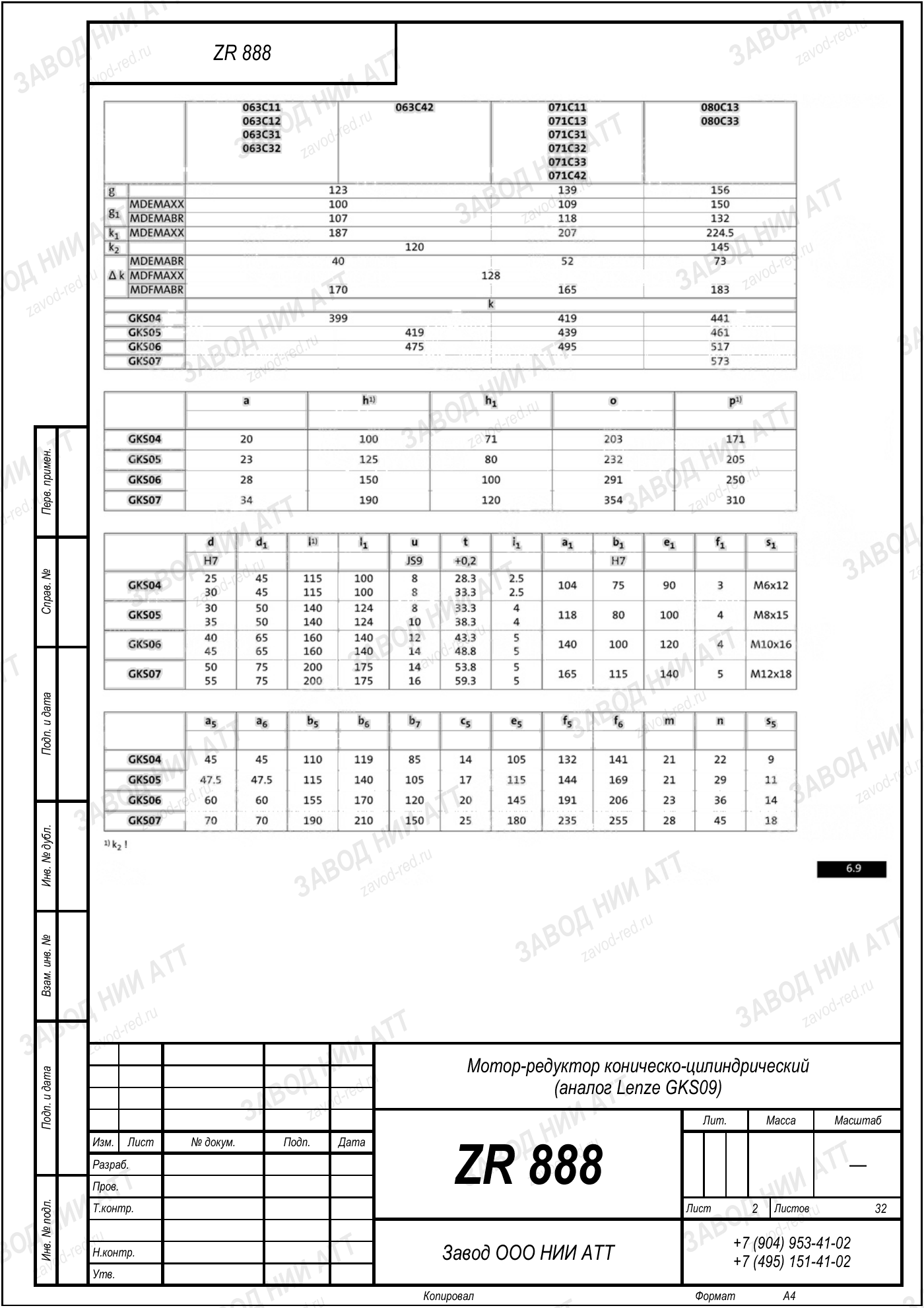

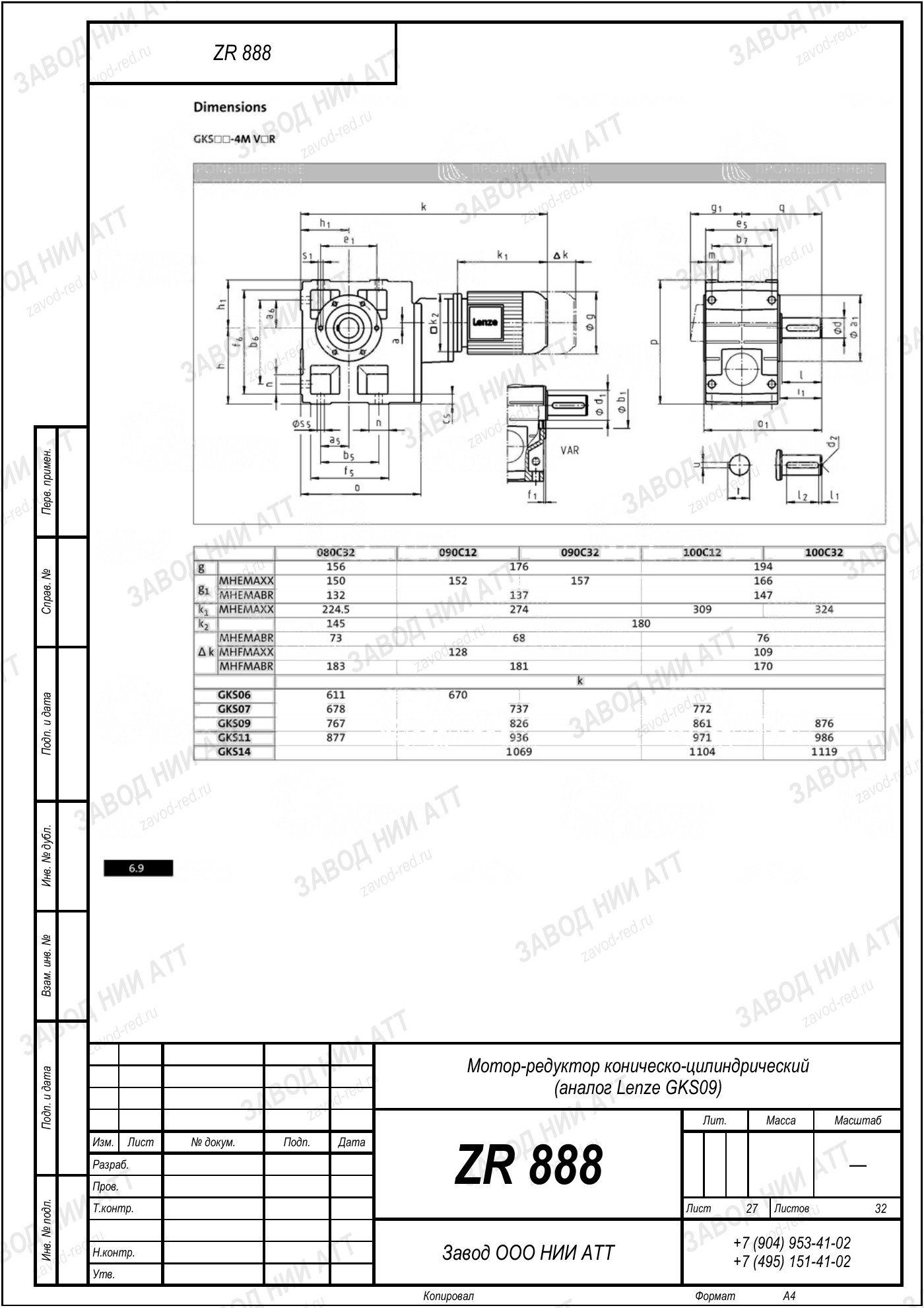

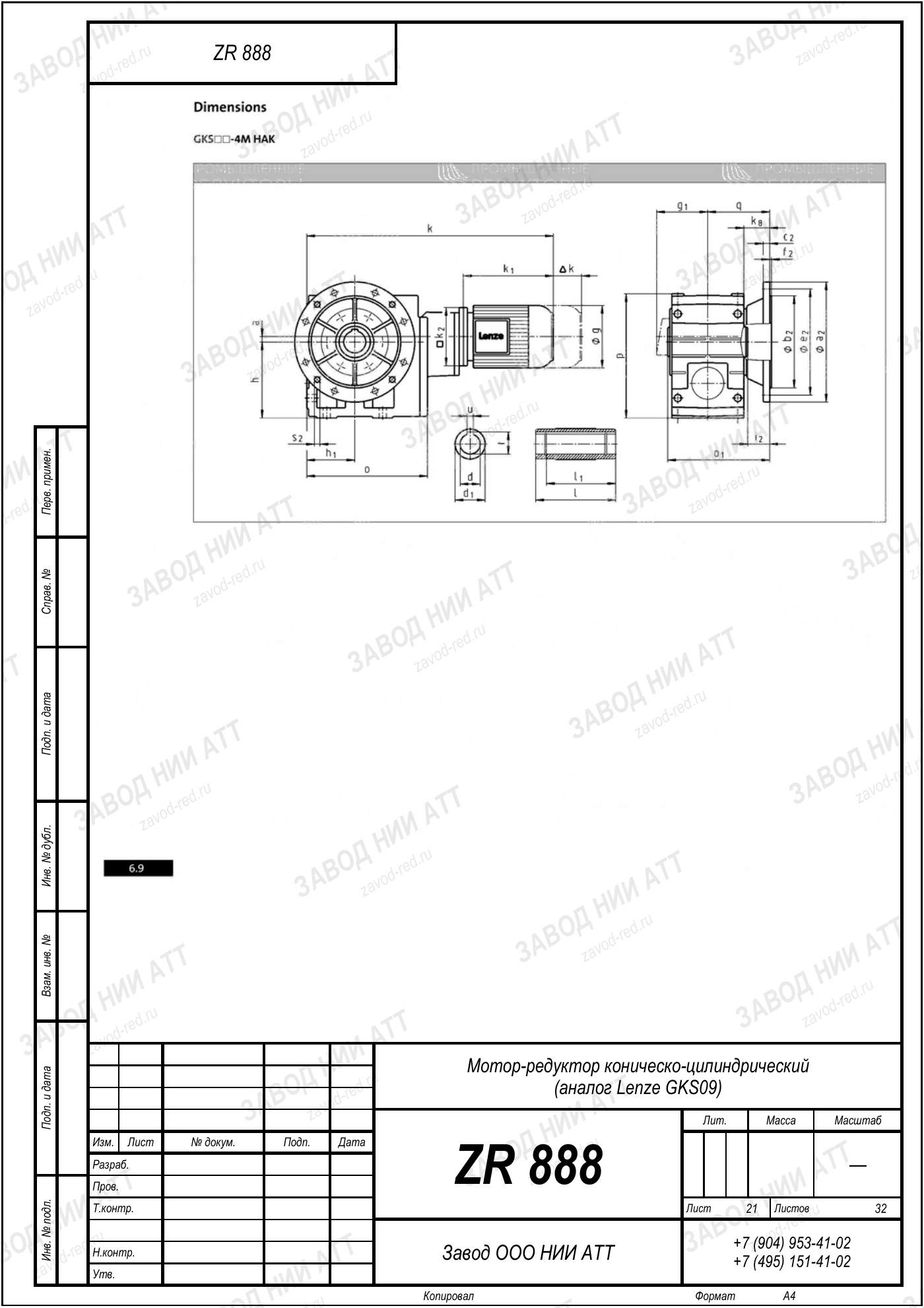

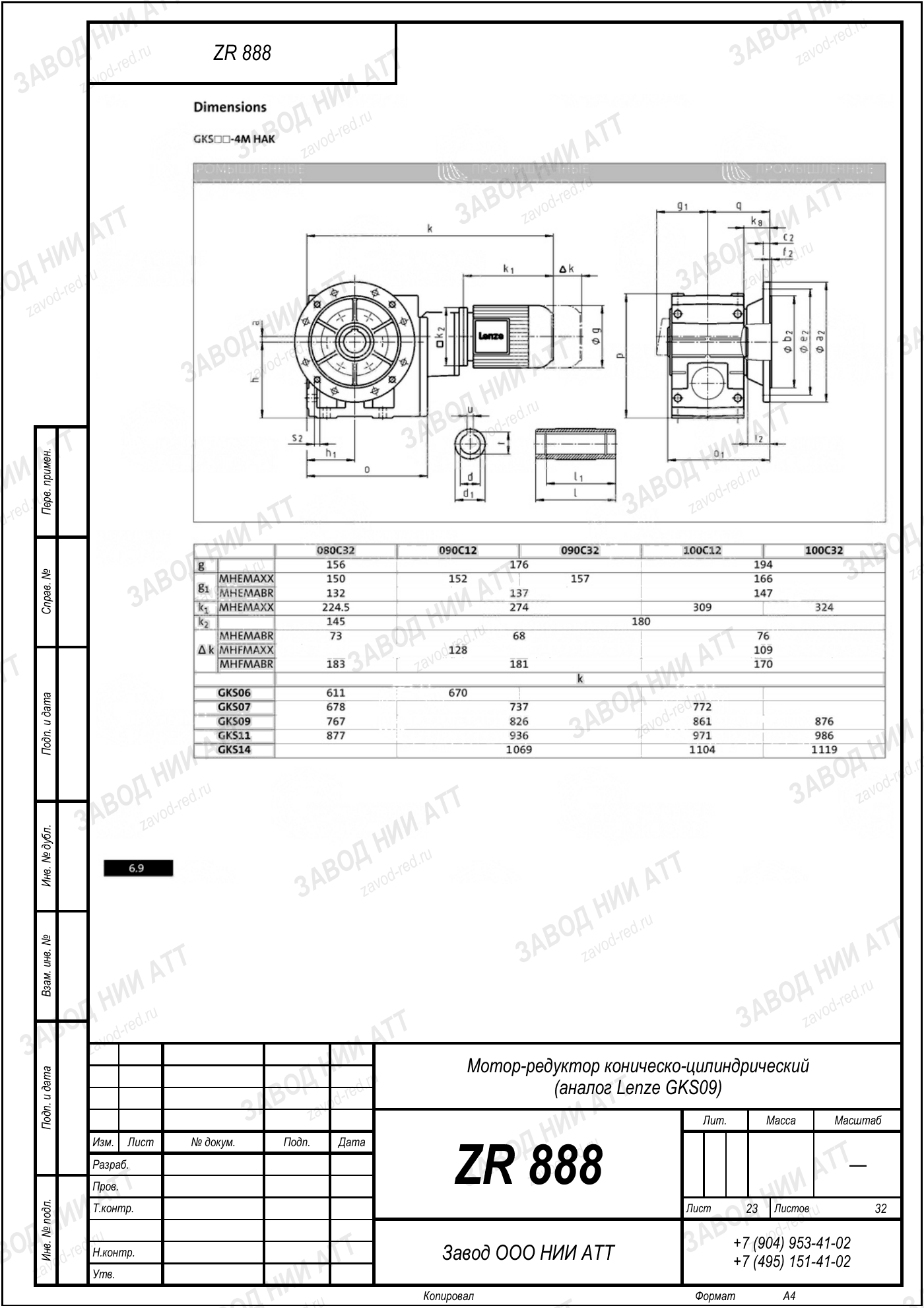

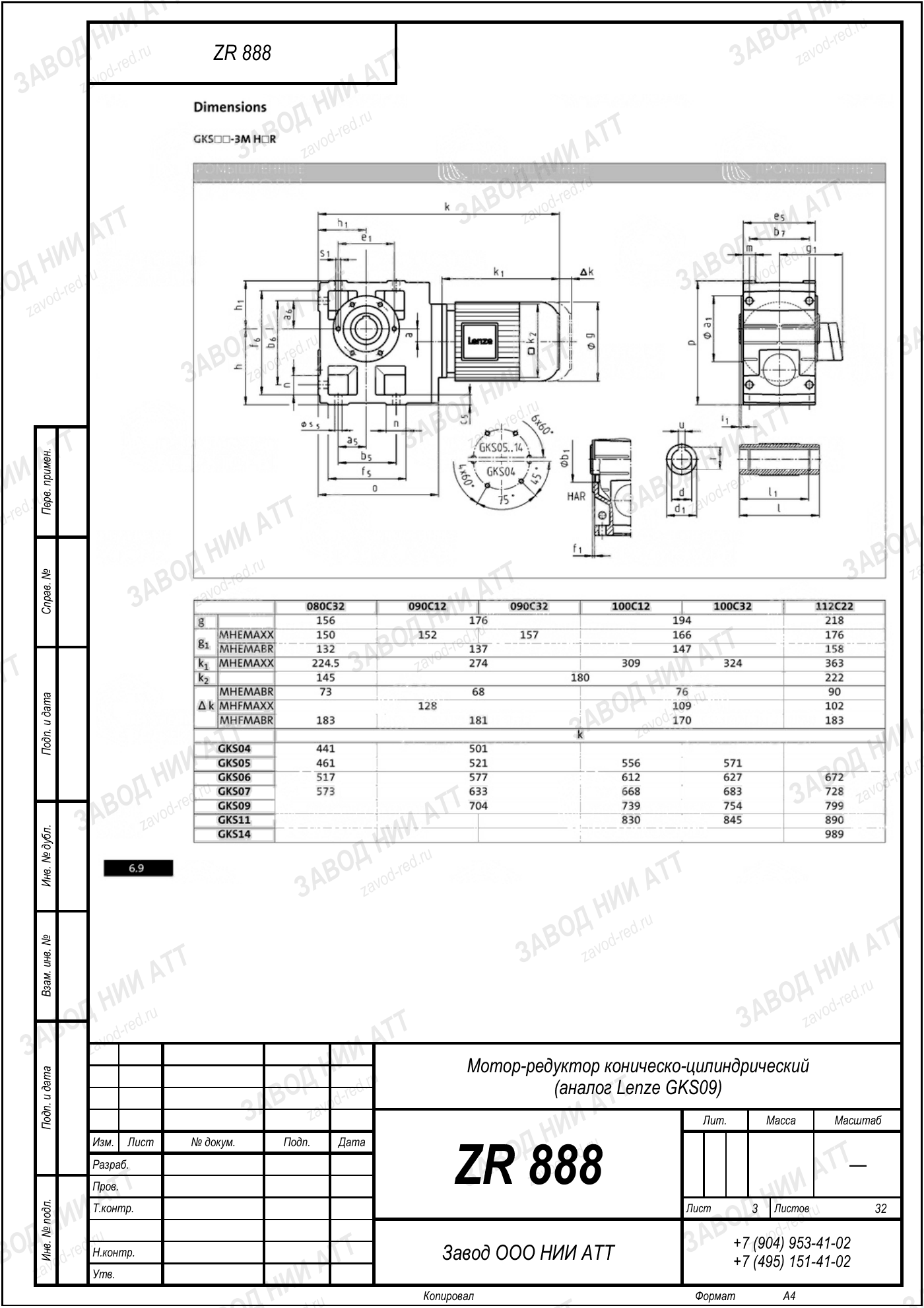

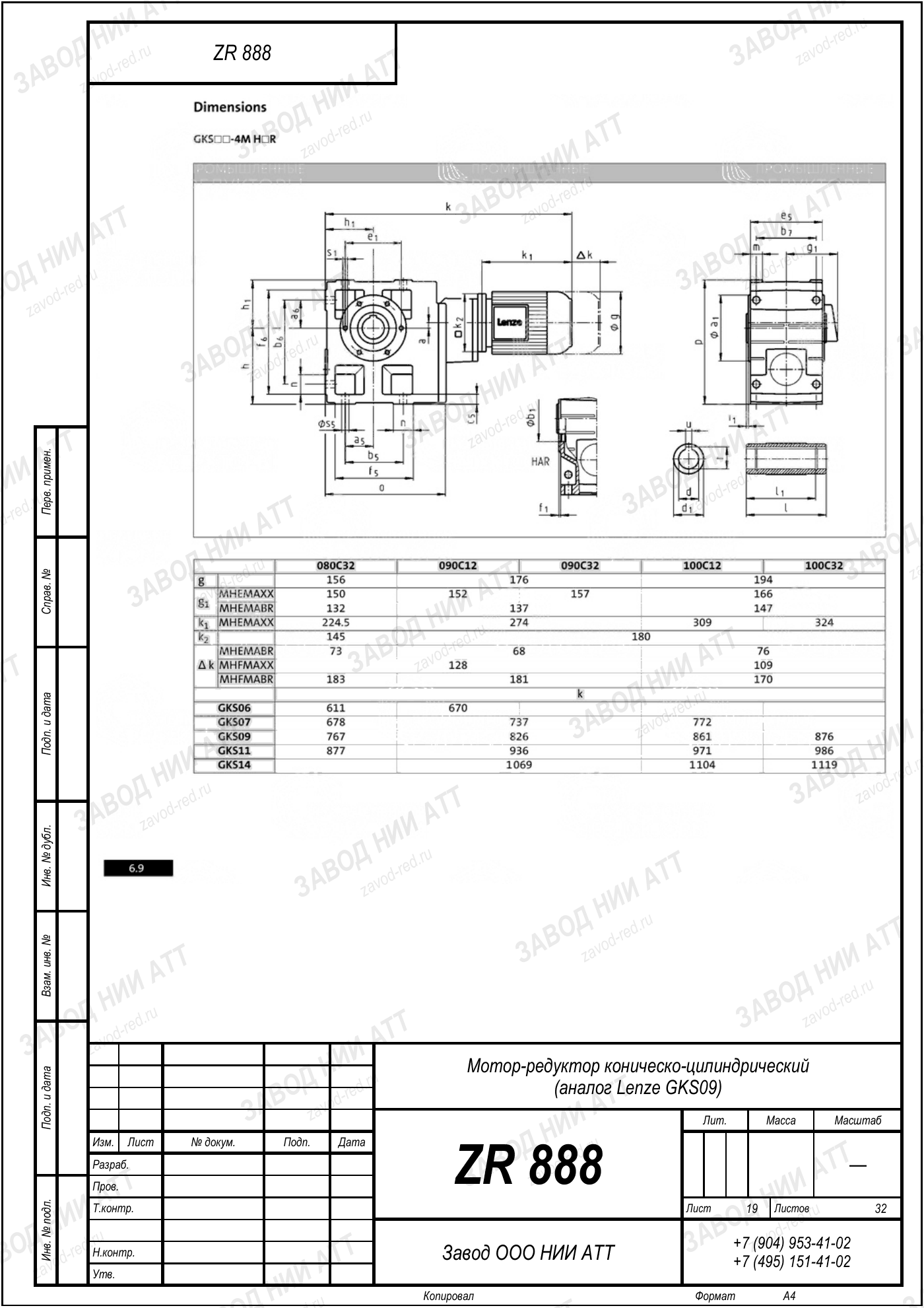

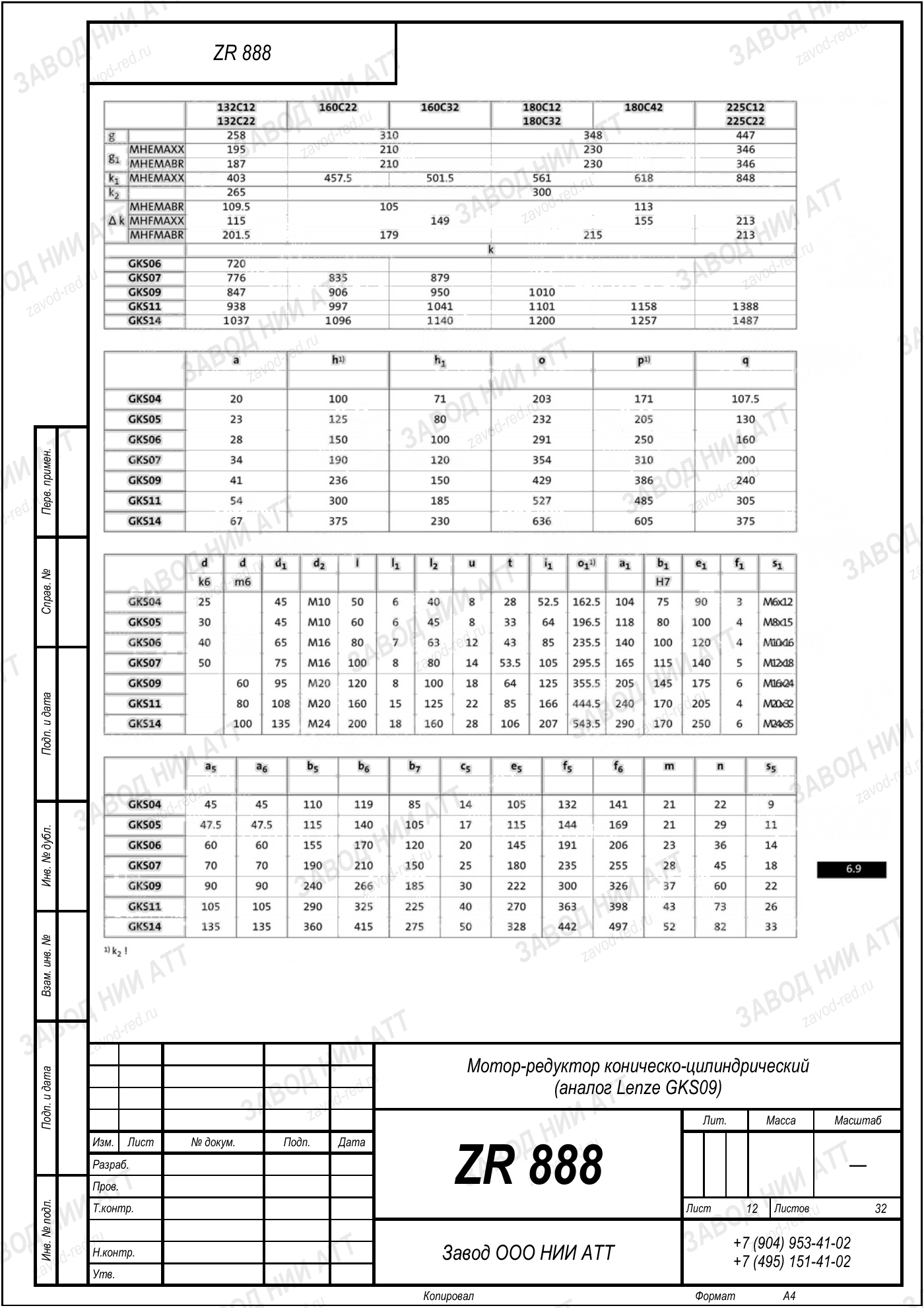

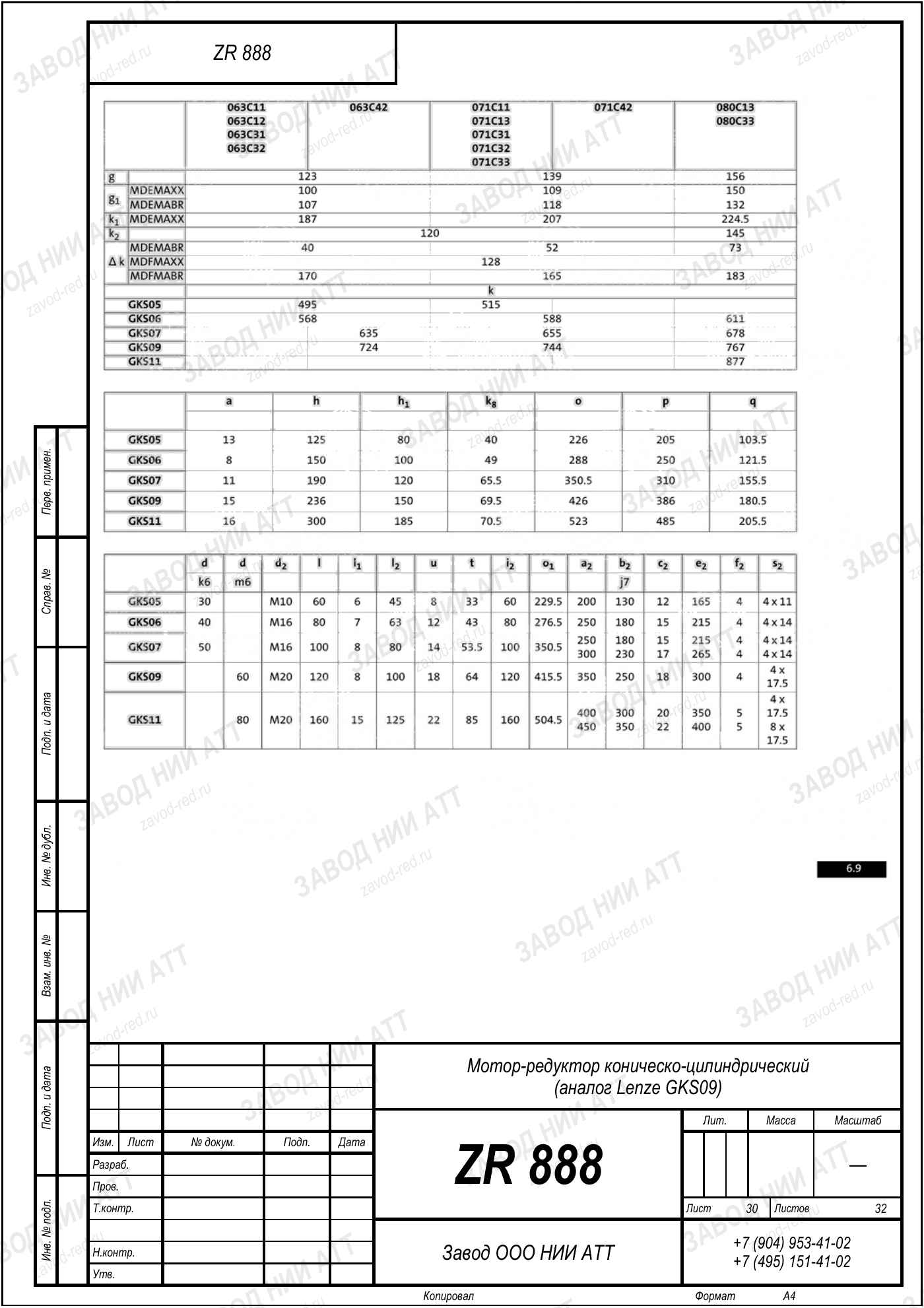

Габаритный и присоединительный чертёж модели Lenze GKS 09 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Lenze GKS 09 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | GKS | показывает, какая передача внутри корпуса — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 09 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=126,91 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 1,1 кВт | у этого исполнения; та же модель собирается и под 0,1–1,5 кВт |
| Момент на выходе | 1450 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 09, GST 09 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 126,91 — отсюда 7,2 об/мин на выходе, и мощность двигателя 1,1 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Замена по нашему каталогу — ZR 888. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
В этом же типоразмере 09 у производителя есть обозначения GFL 09, GST 09 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL09, GST09. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 888 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Прежде чем оформлять Lenze GKS 09, сверьте четыре числа: по ним позиция и определяется.
Наш ZR 888 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
После обкатки масло меняют по конкретной позиции: исполнение тихоходное, и срок замены тут свой. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Быстрее или медленнее на выходе — соседние передаточные Lenze GKS 09, корпус не меняется:
На выходном валу 7,2 об/мин при стандартных 1450 об/мин на входе. Передаточное 126,91 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1450 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 1,1 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 888 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Ключ — передаточное число. Оно фиксирует 7,2 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
По названию Lenze GKS 09 исполнение не определить — нужны числа. Эта позиция — тихоходное исполнение: 7,2 об/мин на выходе и момент 1450 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 888.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKS 09 · 1,1 кВт, i=126,91 (эта позиция) | ZR 888 |
| Lenze GKS 09 · прочие исполнения (0,12–22 кВт, i=7,21–5240) | ZR 888 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
