Lenze GKS 06 i=123,54 с двигателем 0,25 кВт — тихоходное исполнение, 11 об/мин на выходе при моменте 225 Н·м. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Позиция для густых сред: шнеки, скребковые транспортёры, мешалки. Момент высокий — как раз под задачи нагруженных конвейеров, норий и подъёмников; сверьте сечение ответного вала — на таком моменте ломается именно он.
Что даёт эта позиция на машине. При 11 об/мин и моменте 225 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,12 м/с при тяговом усилии 2250 Н; через шкив ⌀160 мм на выходной вал придёт около 2812 Н радиальной нагрузки. 0,25 кВт на 380 В — это примерно 0,8 А в рабочем режиме, посадка — фланец IEC 71. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Время 5,5 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Ряд Lenze GKS 06 не заканчивается одной позицией: 56 передаточных, от 6,57 до 145,14. Это исполнение 53-е по счёту: следующая ступень вниз по скорости — i=123,85 (12 об/мин), вверх — i=108,29 (13 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 0,25 кВт — 3-я мощность из 12. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Lenze GKS 06 поставляем под заказ; наш аналог — ZR 868, встаёт на штатное место без переделки рамы.

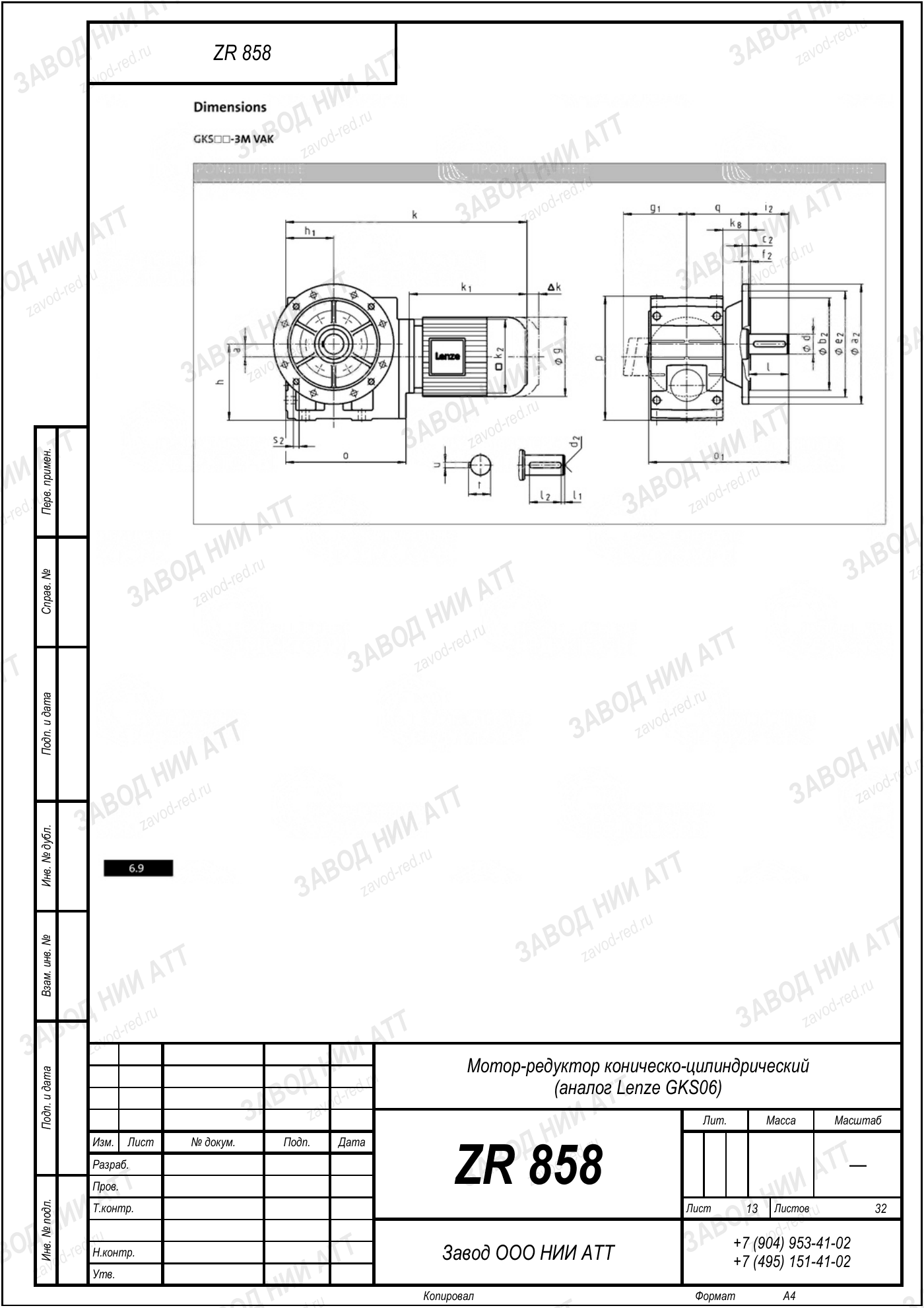

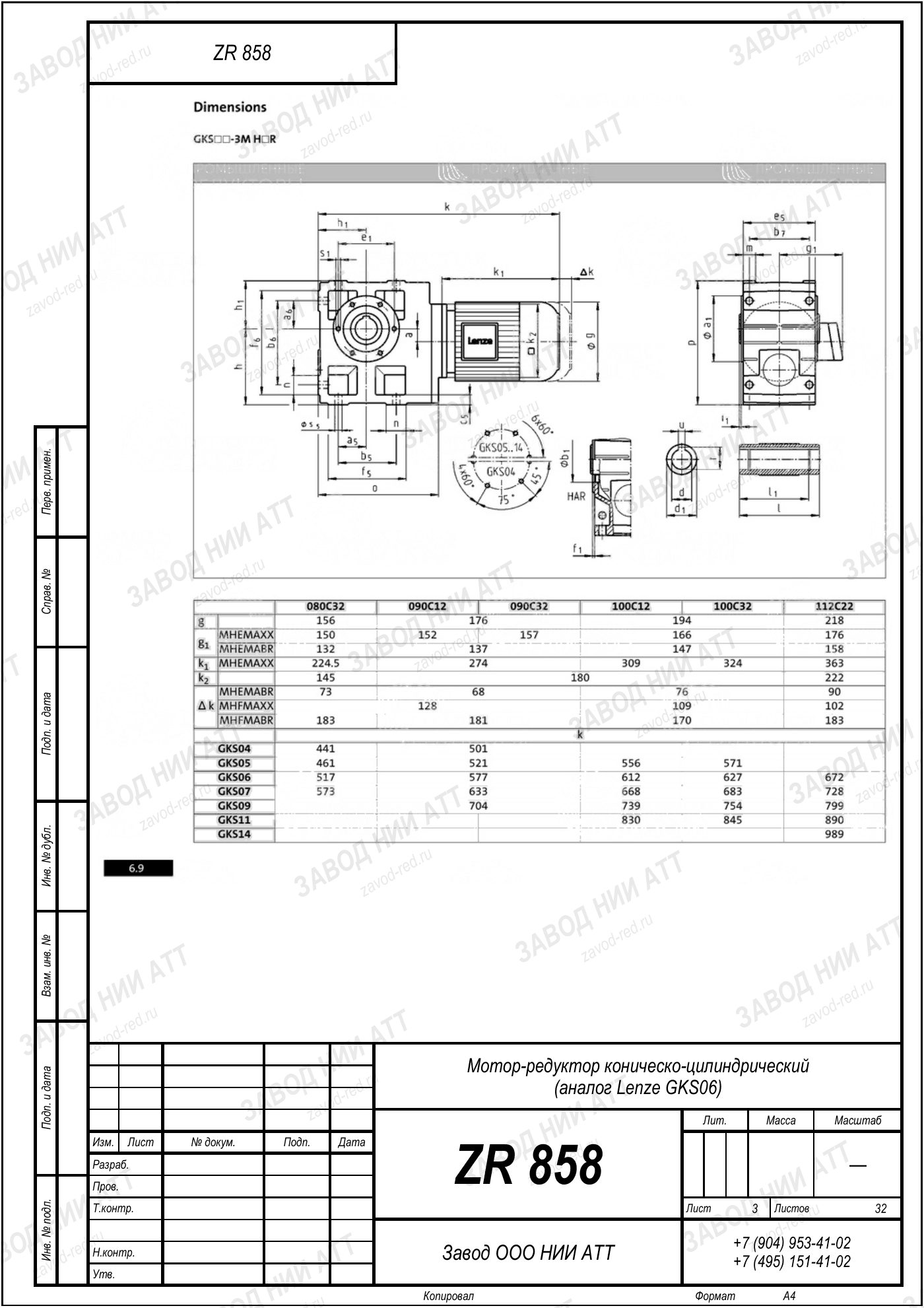

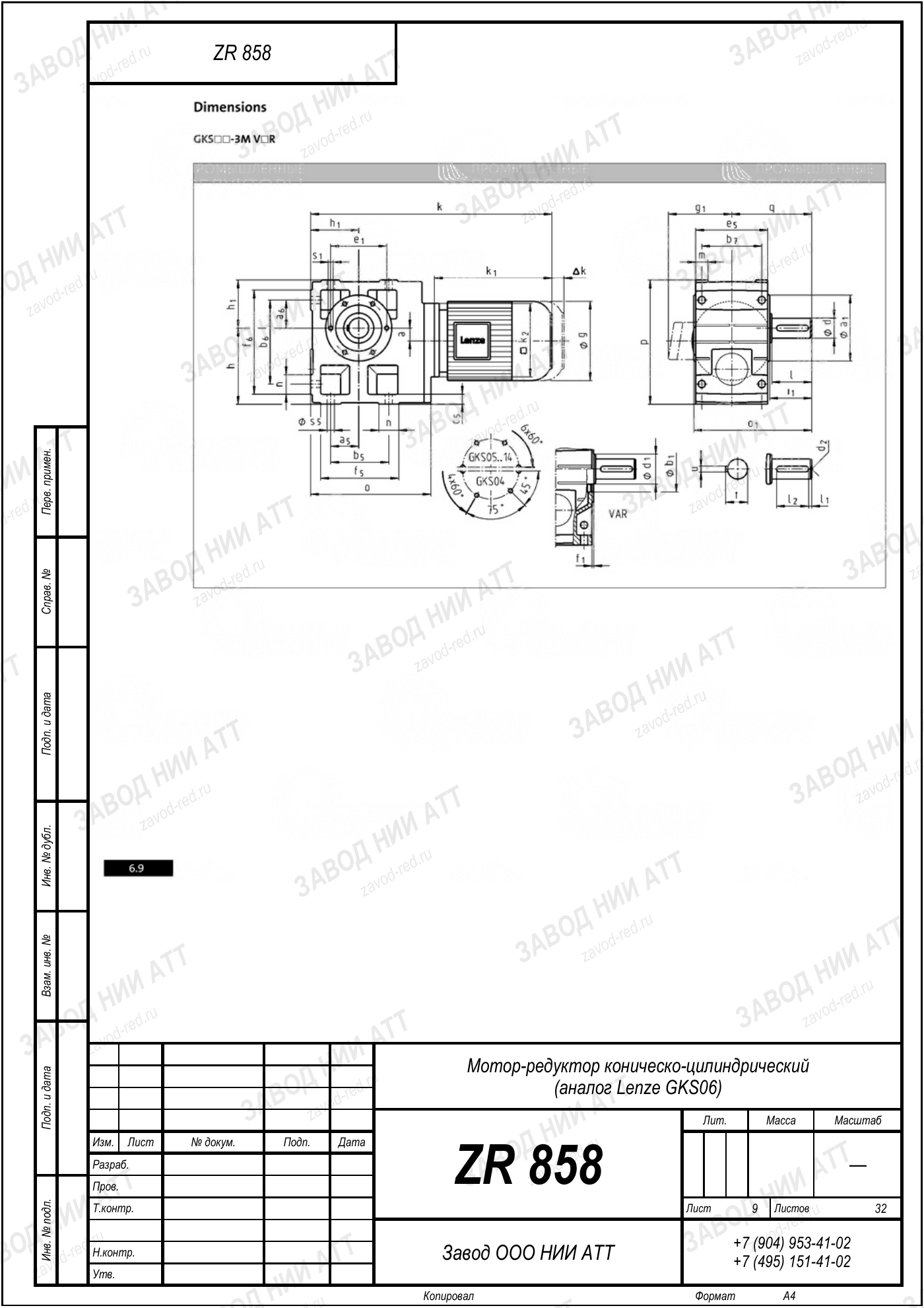

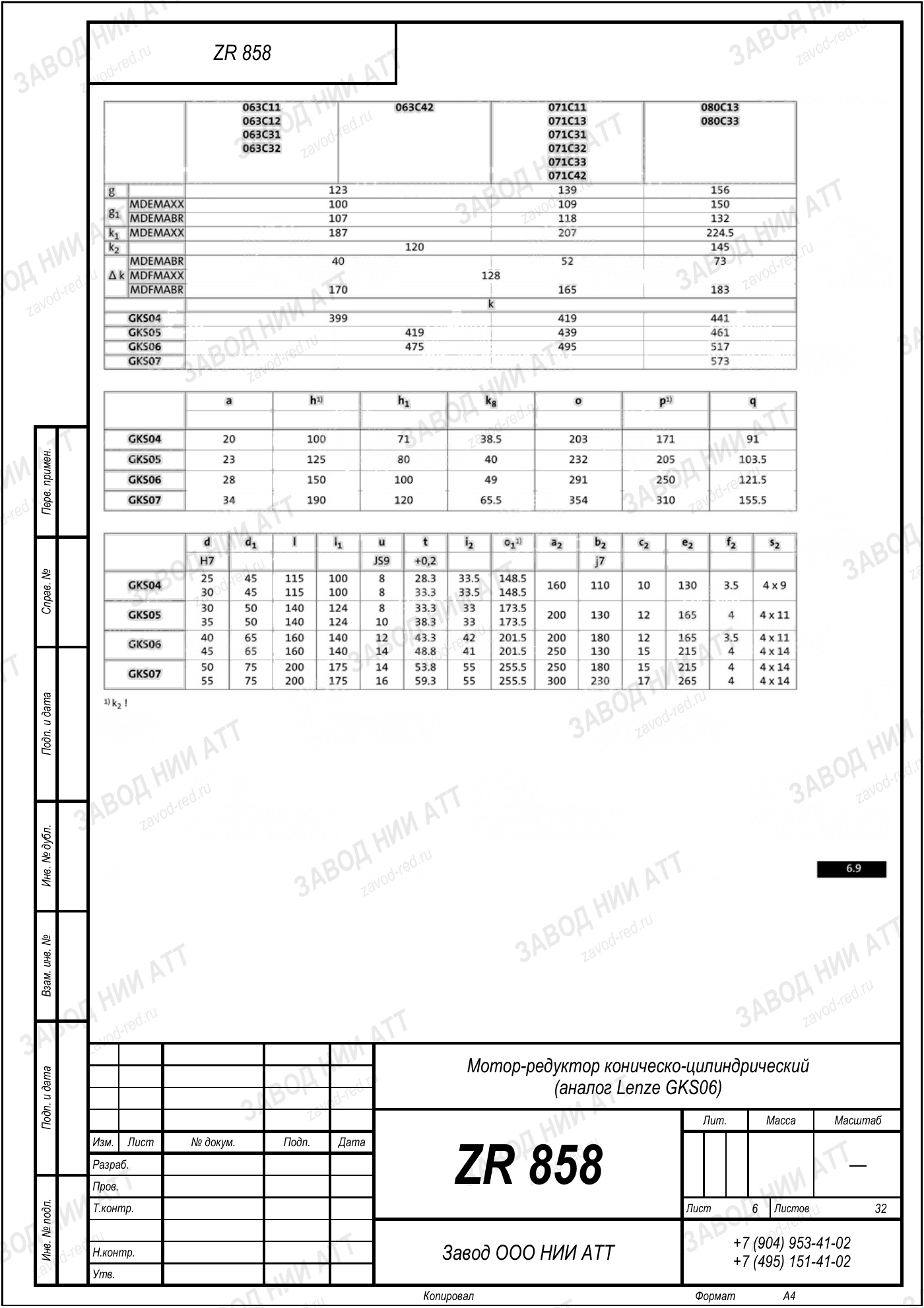

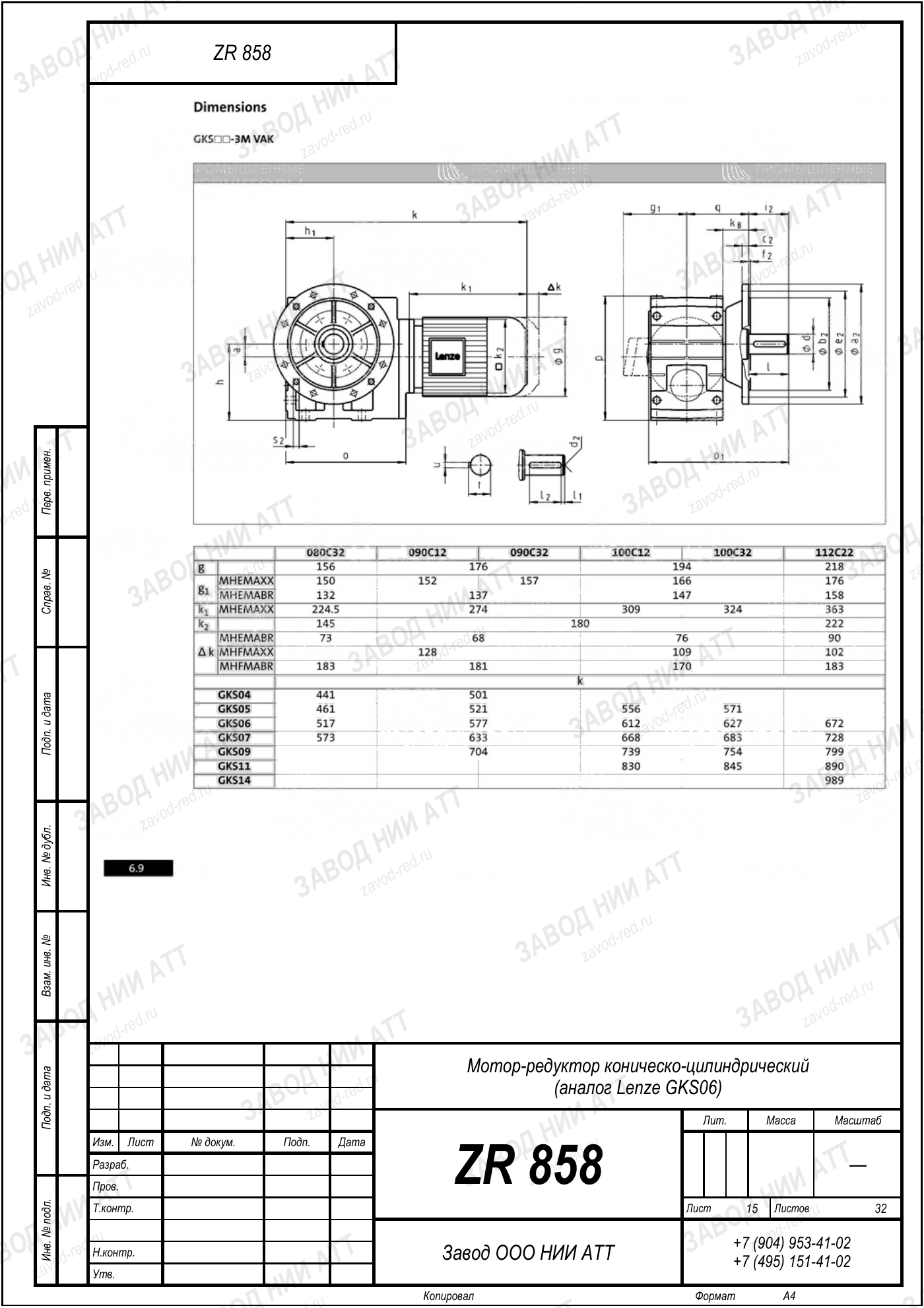

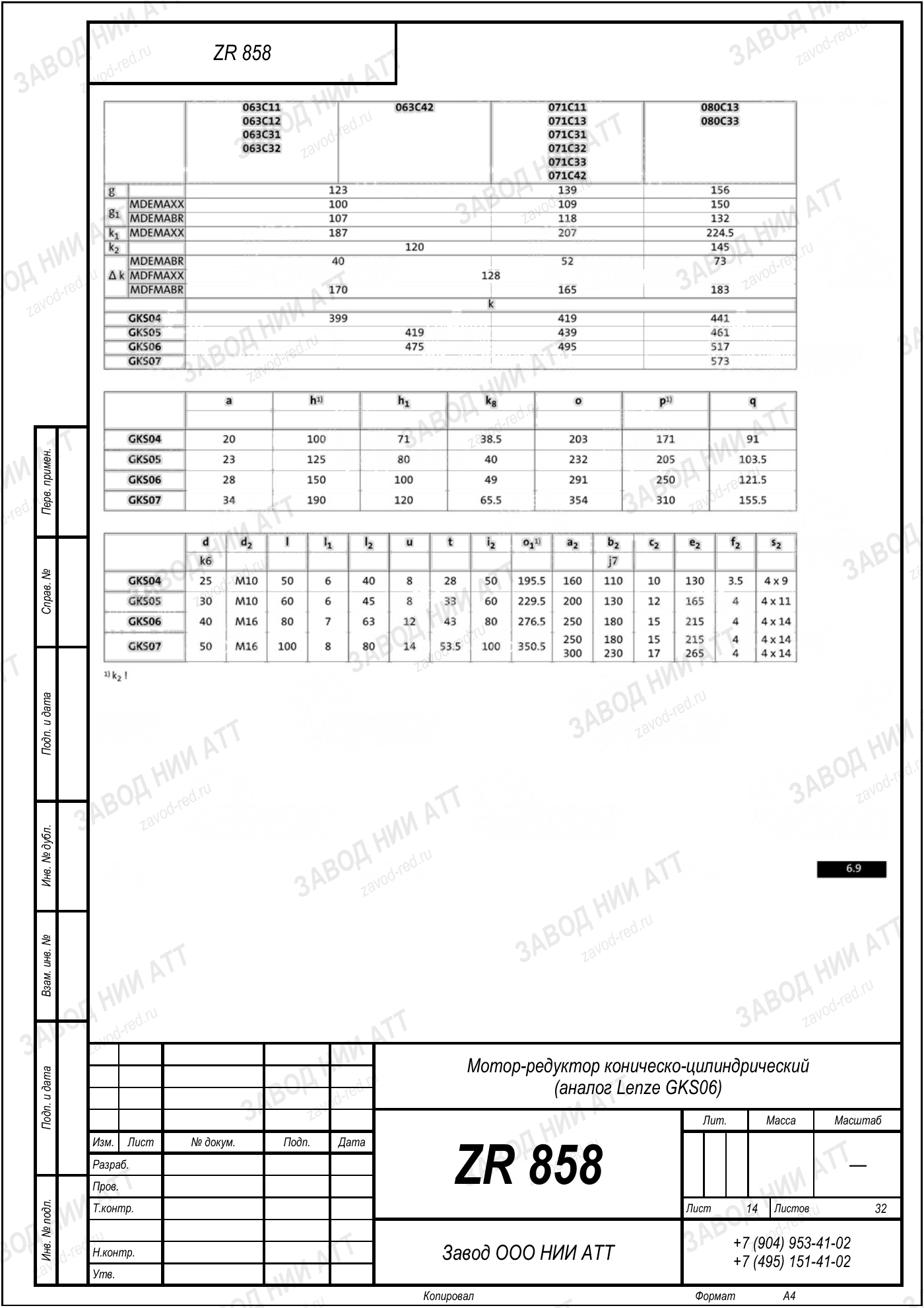

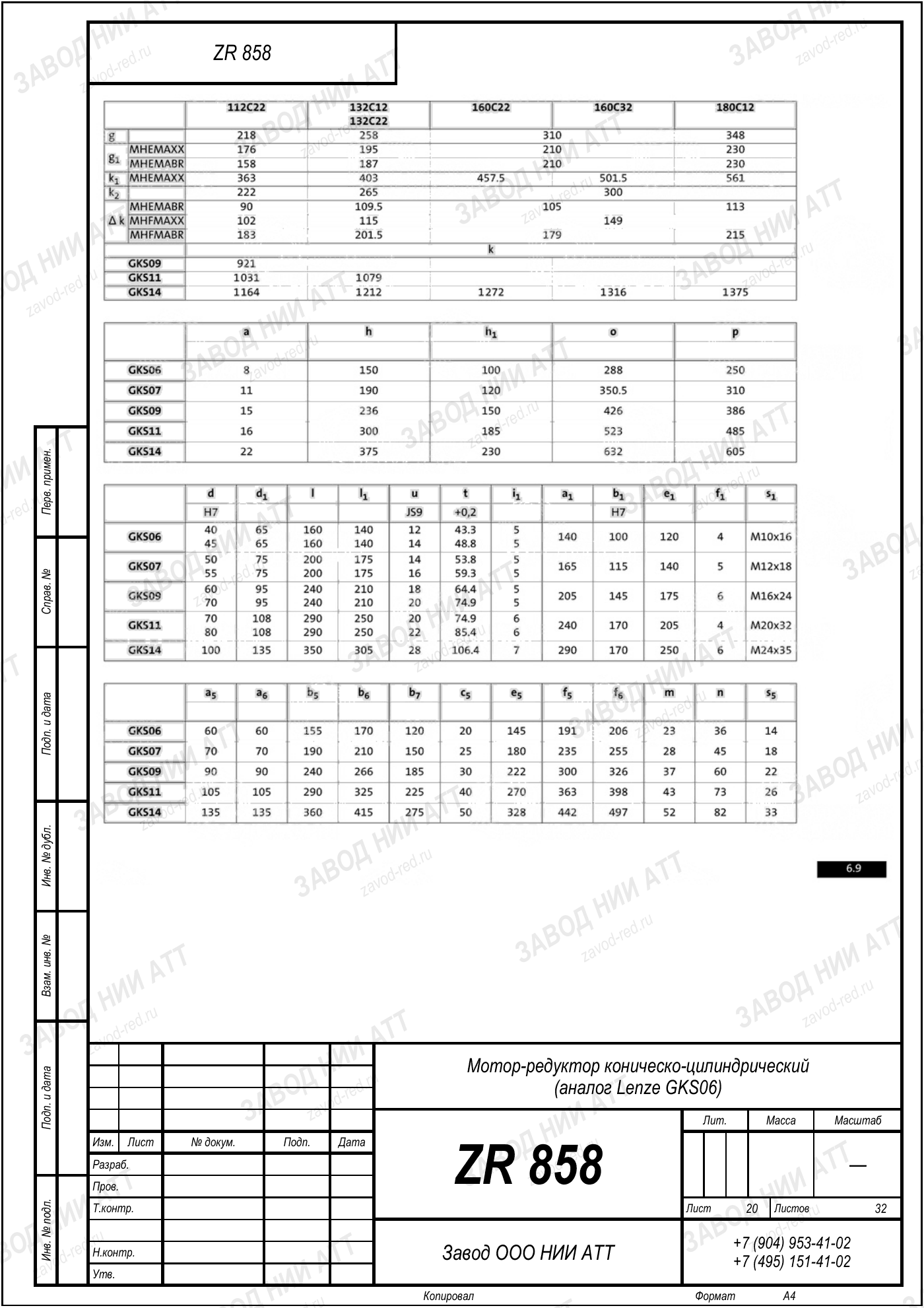

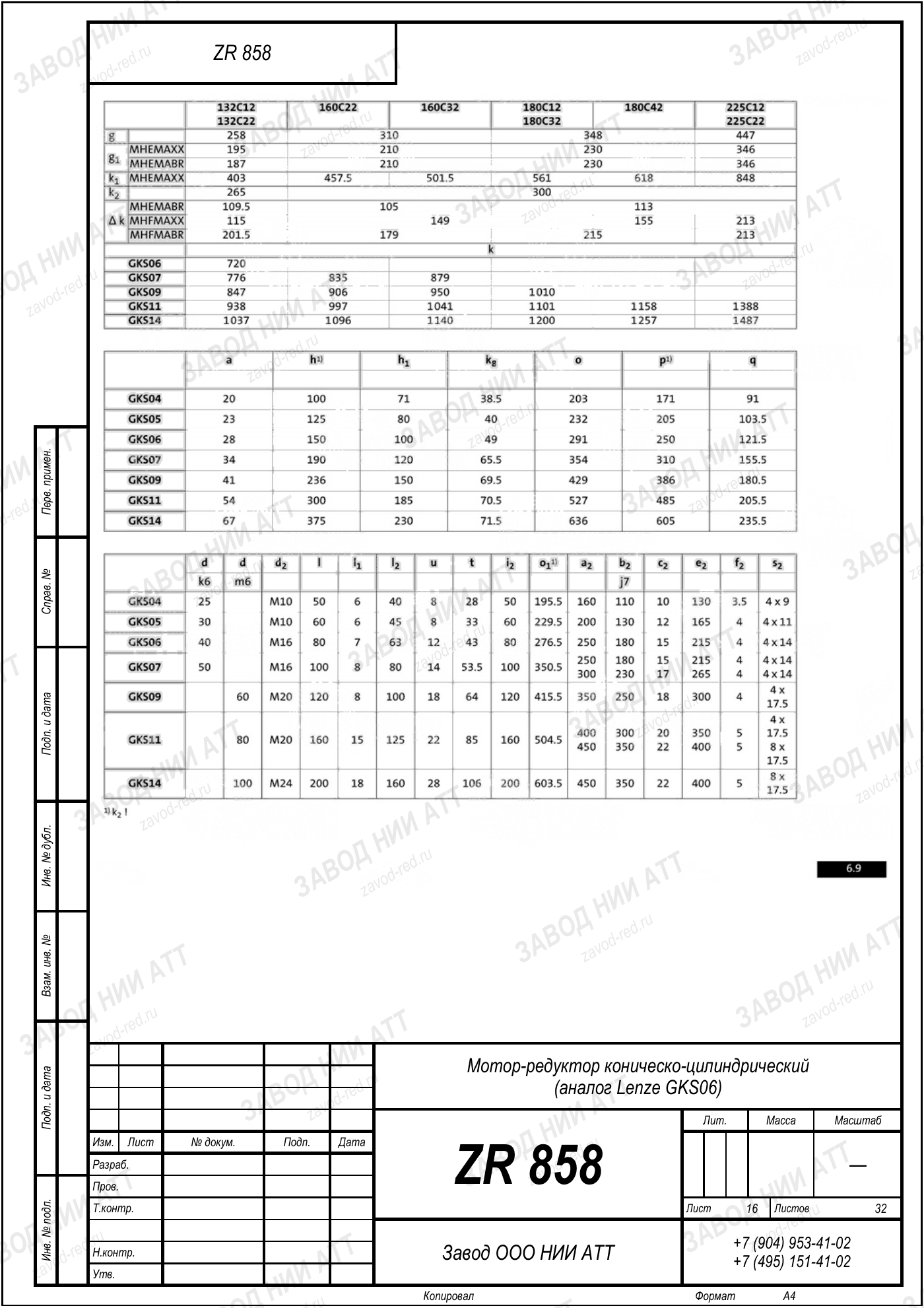

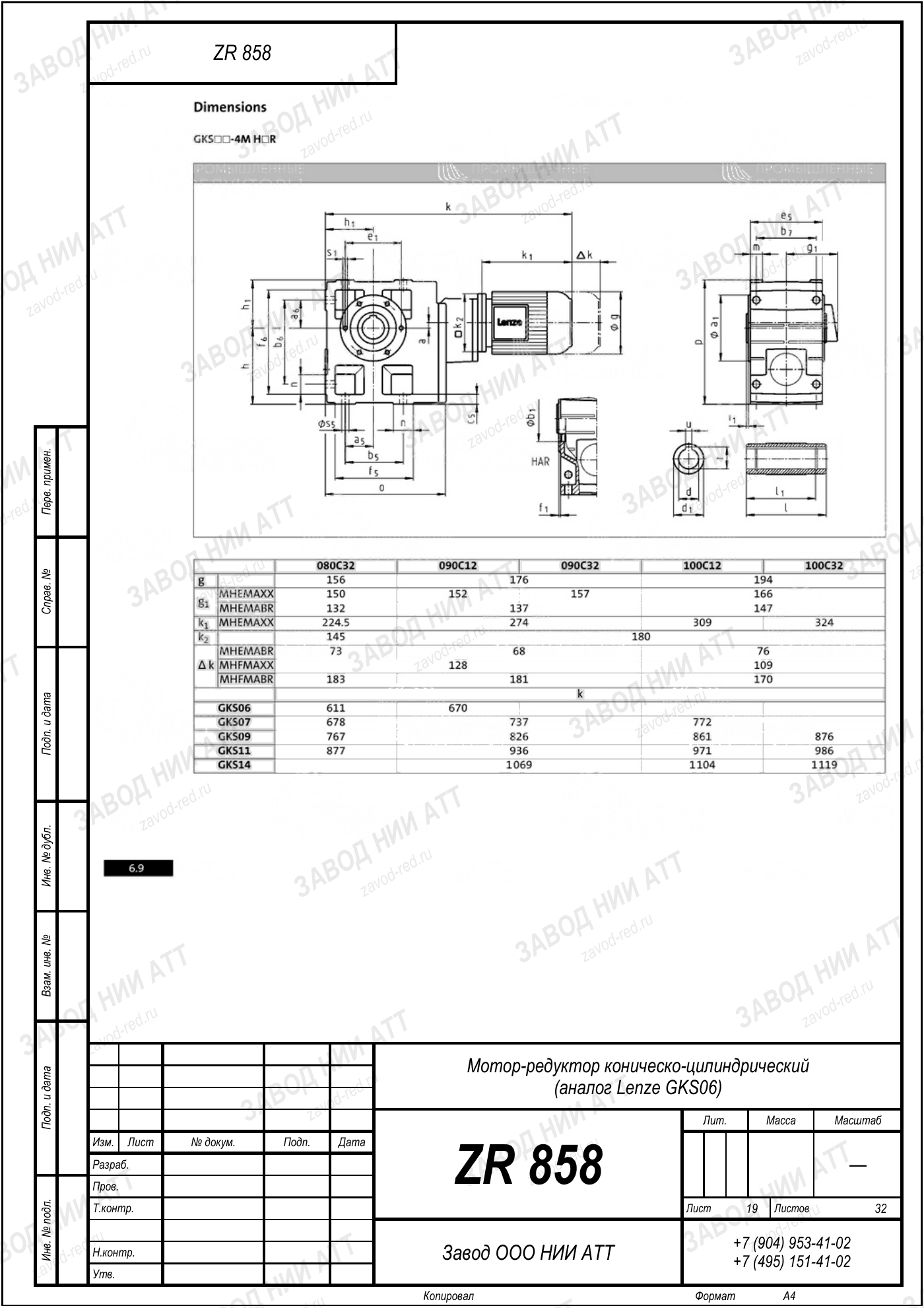

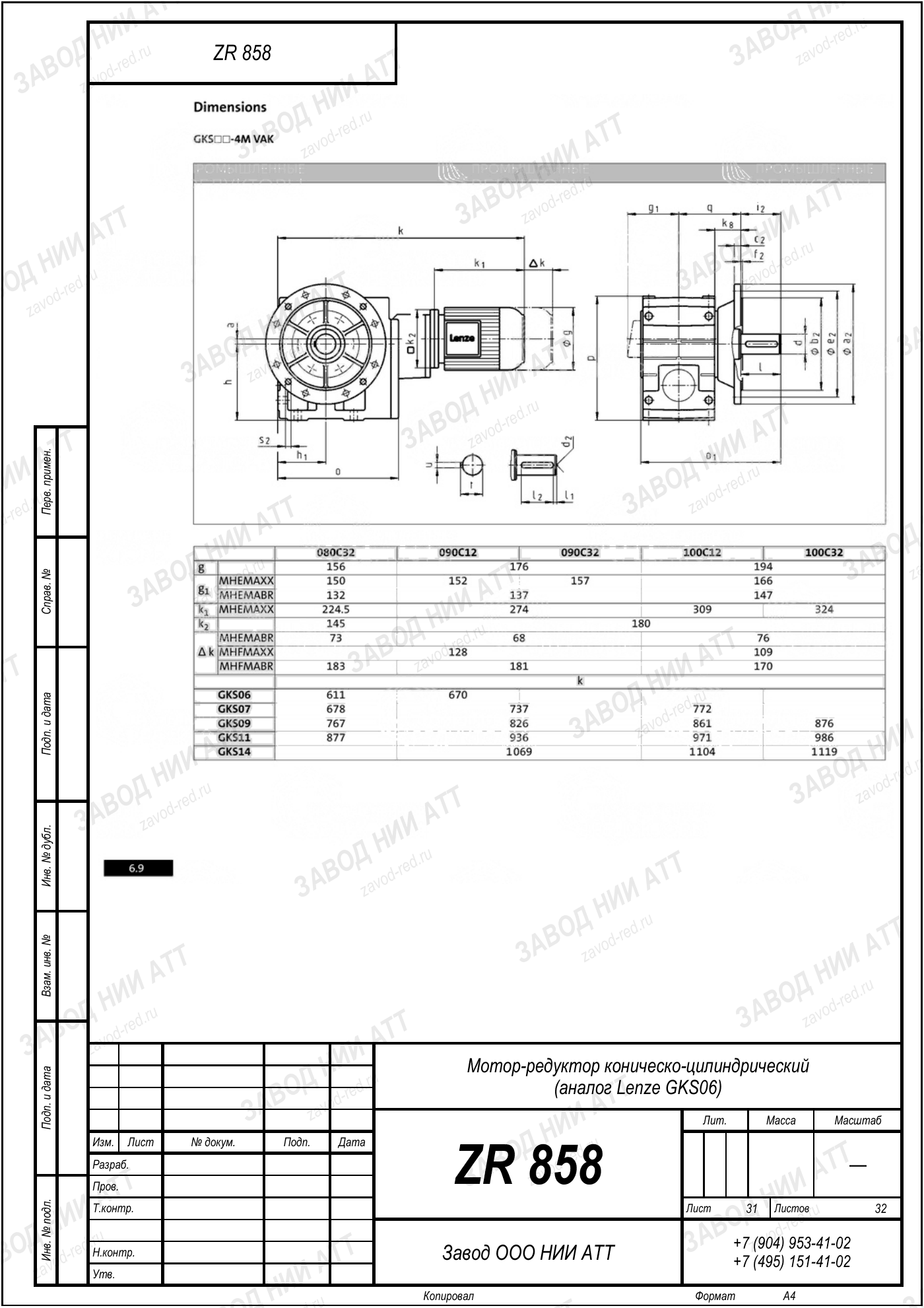

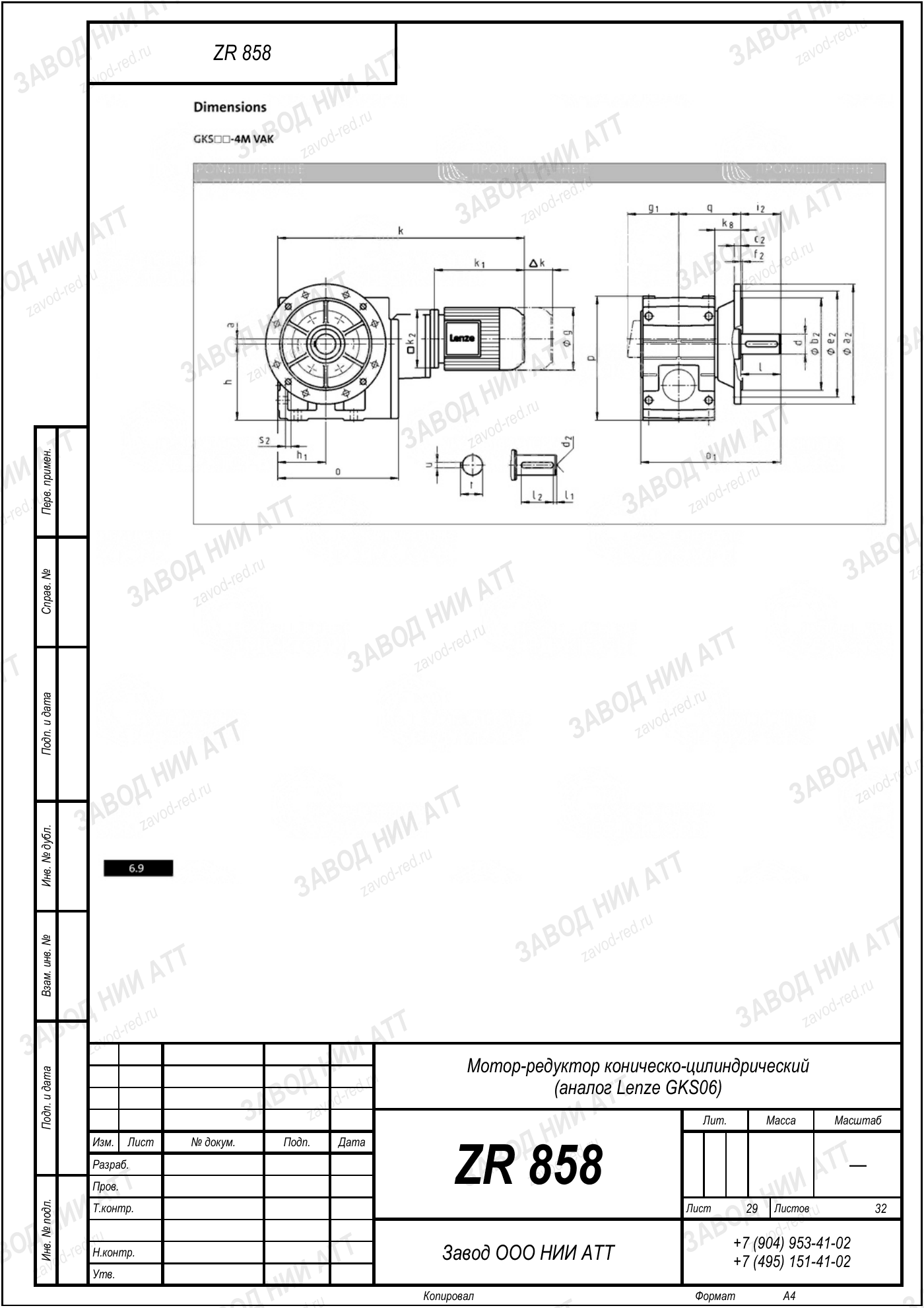

Габаритный и присоединительный чертёж модели Lenze GKS 06 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Lenze GKS 06 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | GKS | семейство редукторов с общей кинематикой — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 06 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=123,54 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 0,25 кВт | в этой комплектации; все позиции модели вместе закрывают 0,1–5,5 кВт |
| Момент на выходе | 225 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 06, GSS 06, GST 06, GKR 06 | другие обозначения этого производителя |
| Обозначения модели | GKS 06, GSS 06 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 123,54 — отсюда 11 об/мин на выходе, и мощность двигателя 0,25 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Соответствие в нашей номенклатуре — ZR 868, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как GKS 06, GSS 06 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: GKS06, GSS06. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 06 у производителя есть обозначения GFL 06, GSS 06, GST 06, GKR 06 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL06, GSS06, GST06, GKR06. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 868 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
У Lenze GKS 06 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
По размерам ZR 868 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Регламент задаёт скорость: исполнение здесь тихоходное, график ТО берут по его строке, а не общий на модель. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Не подошли обороты — соседние исполнения Lenze GKS 06 на том же корпусе:
На выходном валу 11 об/мин при стандартных 1450 об/мин на входе. Передаточное 123,54 — это отношение входной скорости к выходной.
Номинальный момент на выходе 225 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,25 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Наложите чертёж ZR 868 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Ключ — передаточное число. Оно фиксирует 11 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
По названию Lenze GKS 06 исполнение не определить — нужны числа. Эта позиция — тихоходное исполнение: 11 об/мин на выходе и момент 225 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
ZR 868 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKS 06 · 0,25 кВт, i=123,54 (эта позиция) | ZR 868 |
| Lenze GKS 06 · прочие исполнения (0,1–5,5 кВт, i=6,57–145,14) | ZR 868 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
