Перед вами среднетихоходное исполнение ряда Lenze GKS 05: i=35,39 с двигателем 0,75 кВт, выход 39 об/мин при моменте 184 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Позиция для ленточных и цепных конвейеров, элеваторов, питателей. Момент средний — как раз под задачи конвейеров до метра шириной и перемешивающих устройств; запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Что даёт эта позиция на машине. При 39 об/мин и моменте 184 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,64 м/с при тяговом усилии 1168 Н; через шкив ⌀160 мм на выходной вал придёт около 2300 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 0,75 кВт фланец IEC 80. Ток около 2,1 А — если пускатель на линии слабее, менять придётся и его. Скорость ленты проще считать от оборота: 1,5 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Не подошло это передаточное — в ряду Lenze GKS 05 их 29, от 5,81 до 131,87. Это исполнение 17-е по счёту: следующая ступень вниз по скорости — i=39,61 (37 об/мин), вверх — i=31,3 (46 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,75 кВт — 6-я мощность из 10. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Lenze GKS 05 доступен как импортная поставка; замена из нашей номенклатуры — ZR 848, посадка один в один.

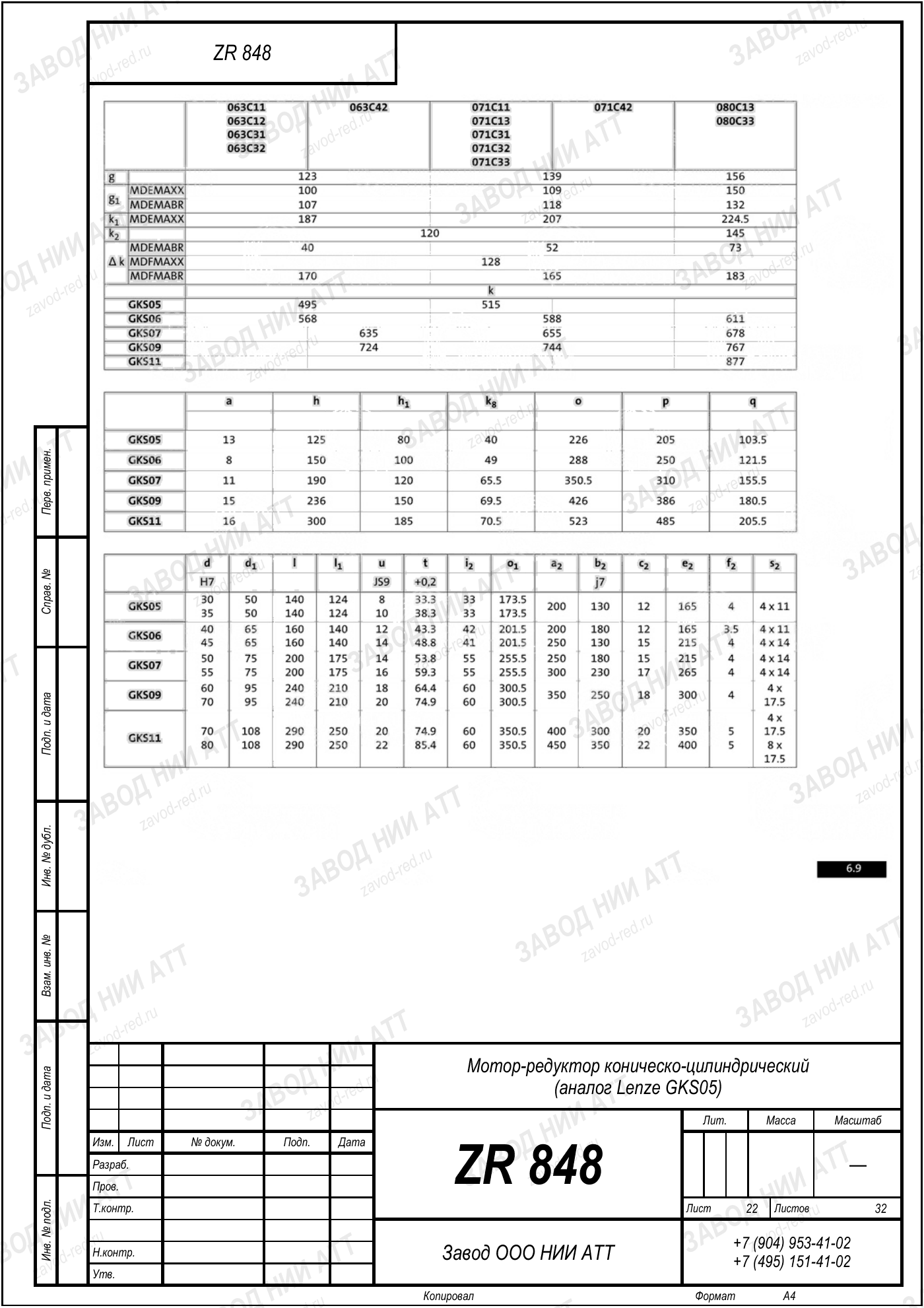

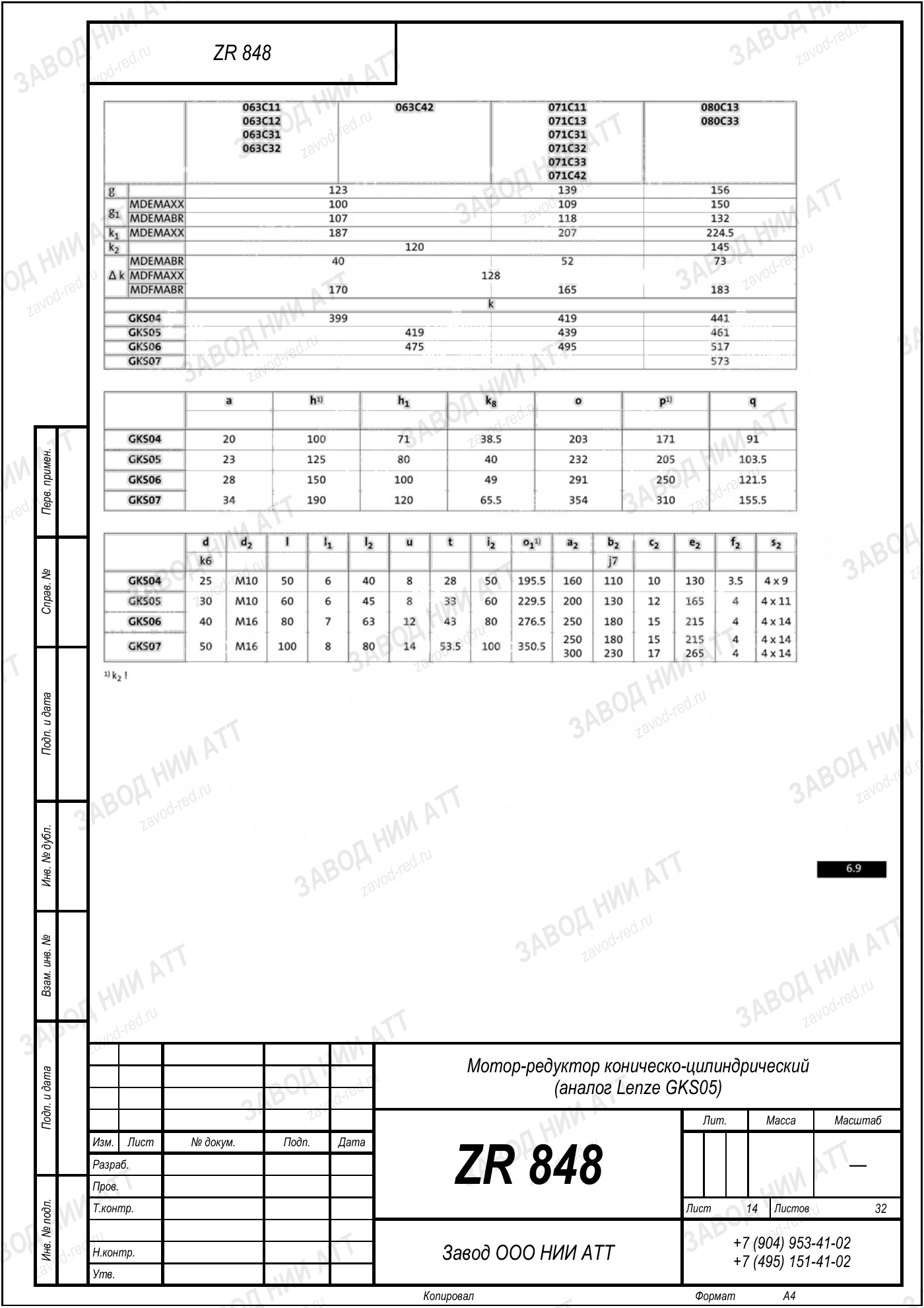

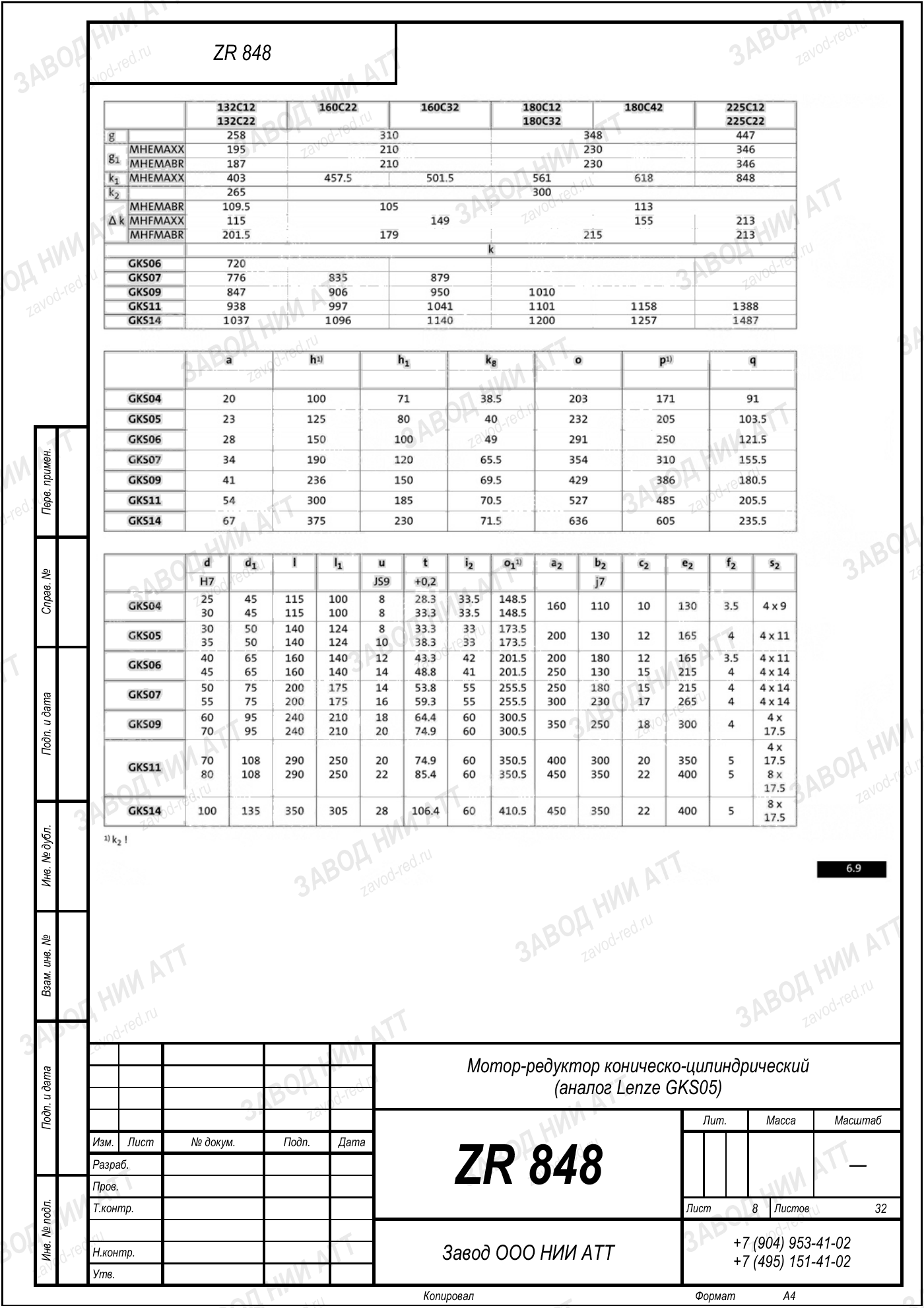

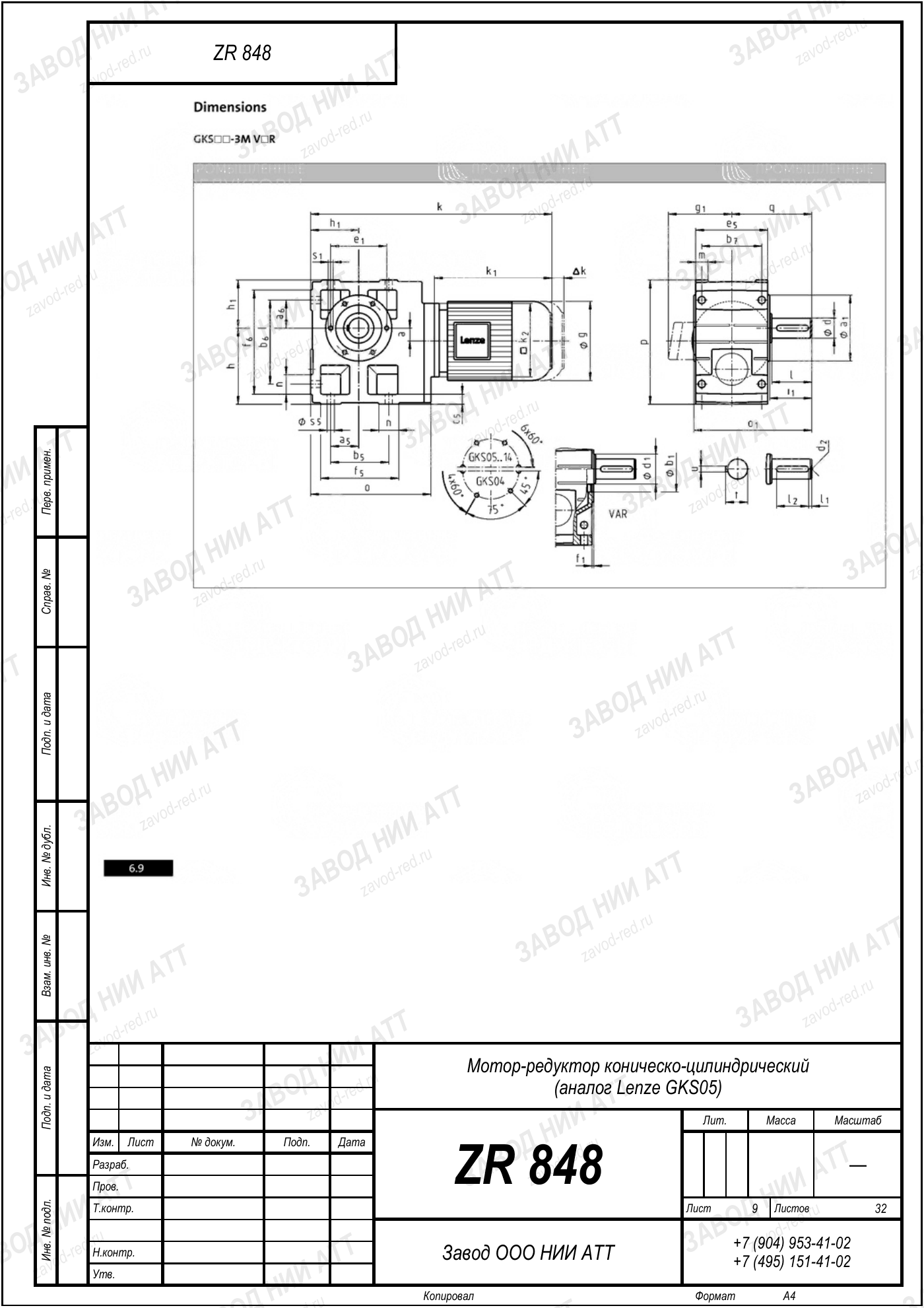

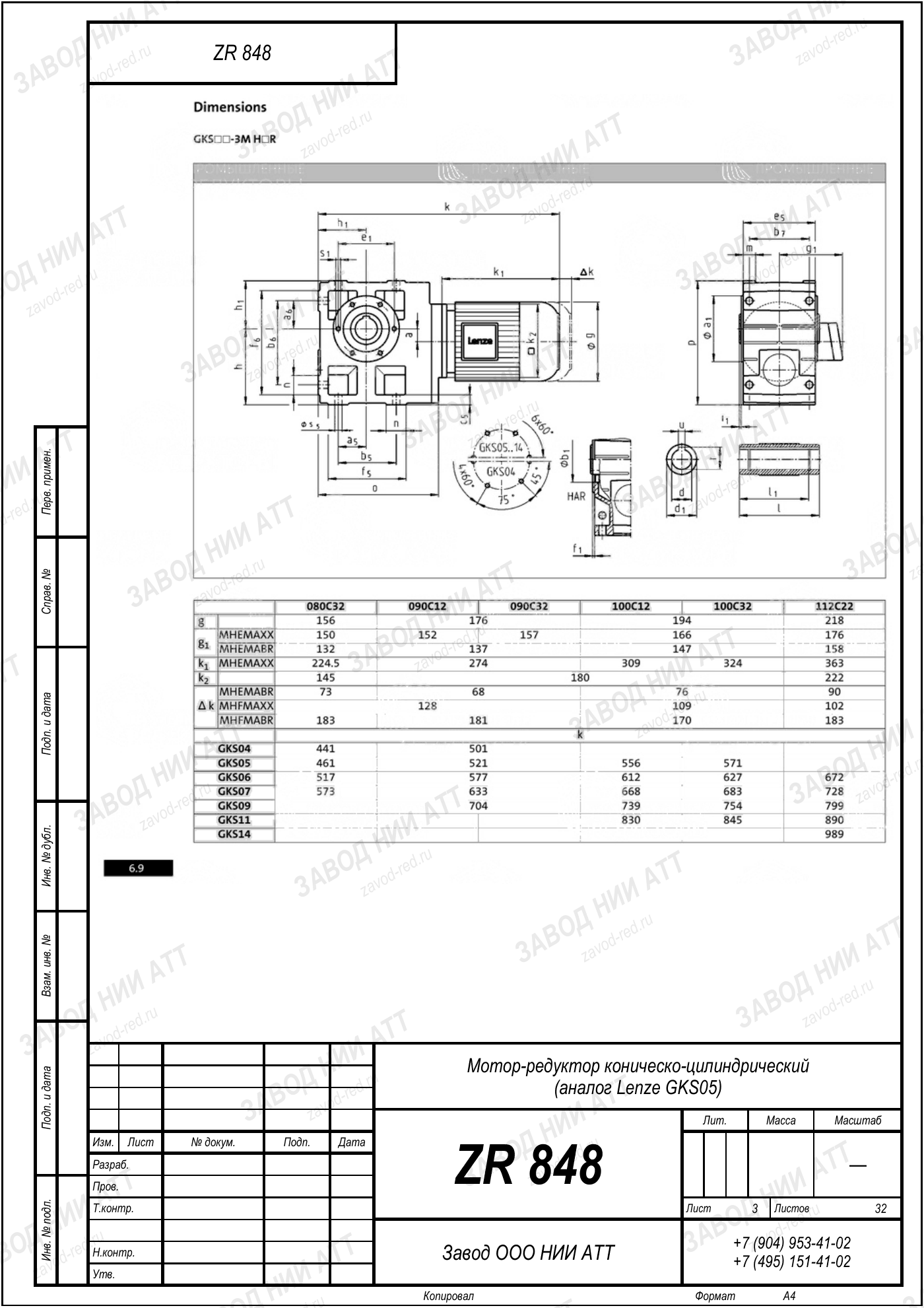

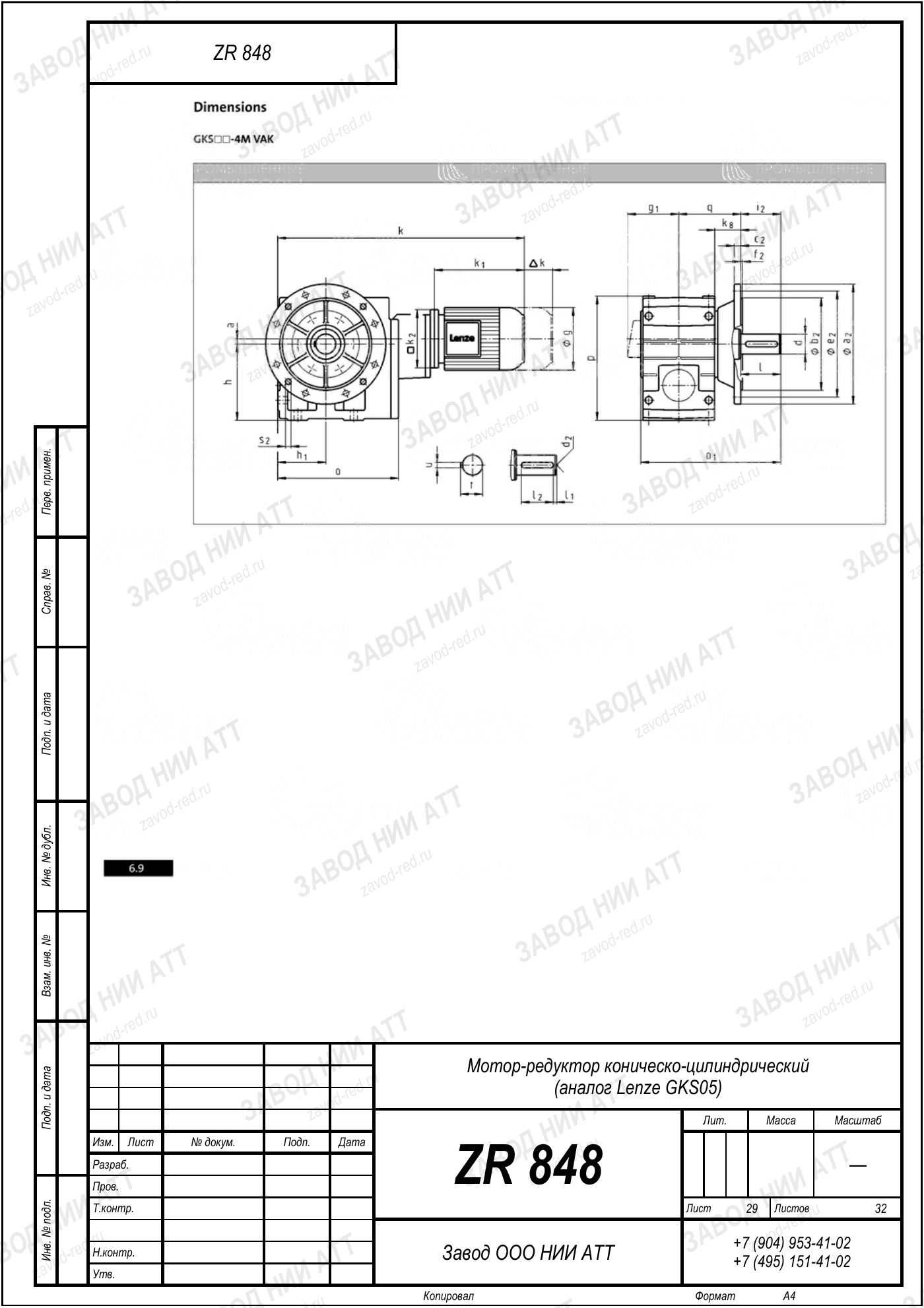

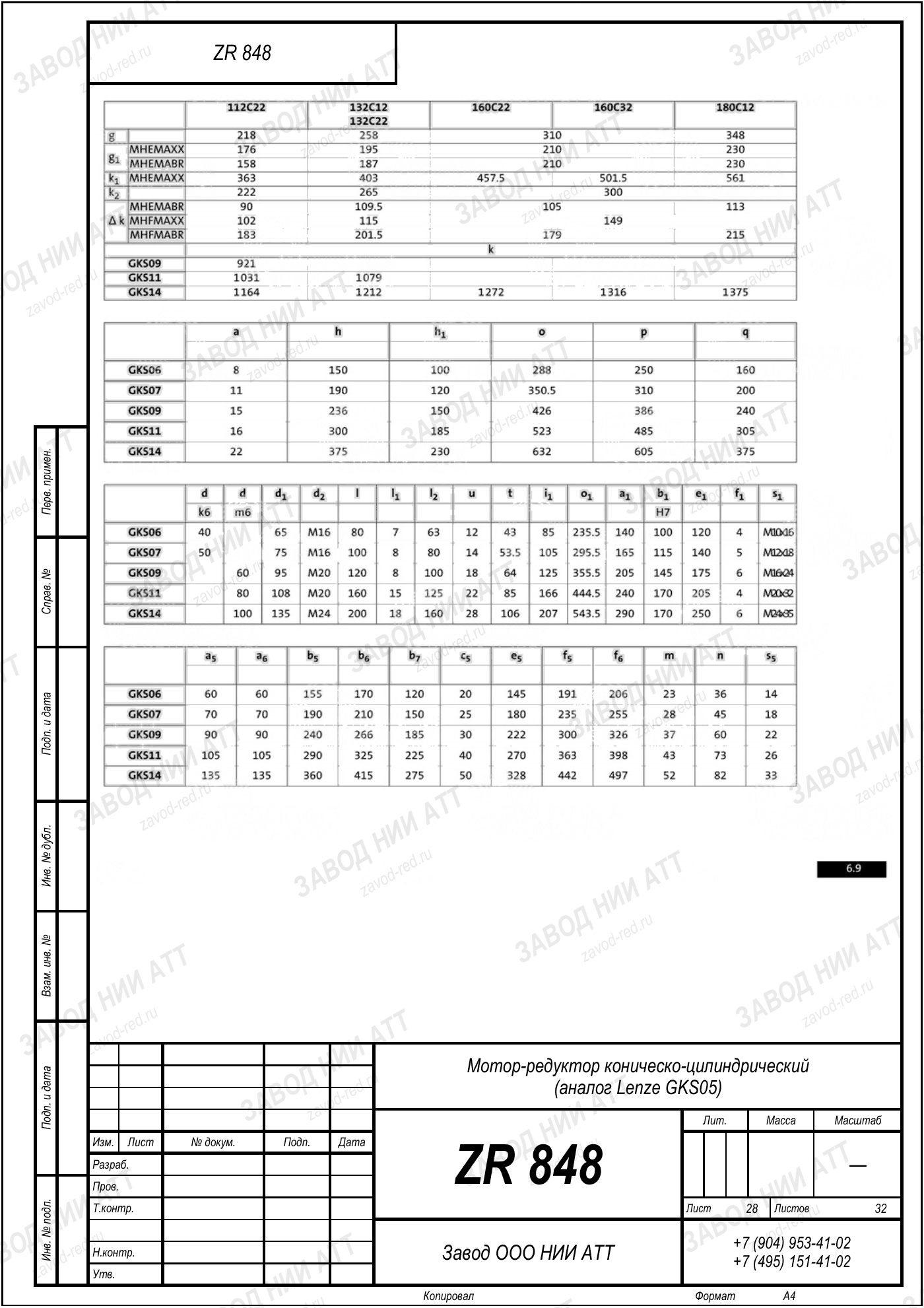

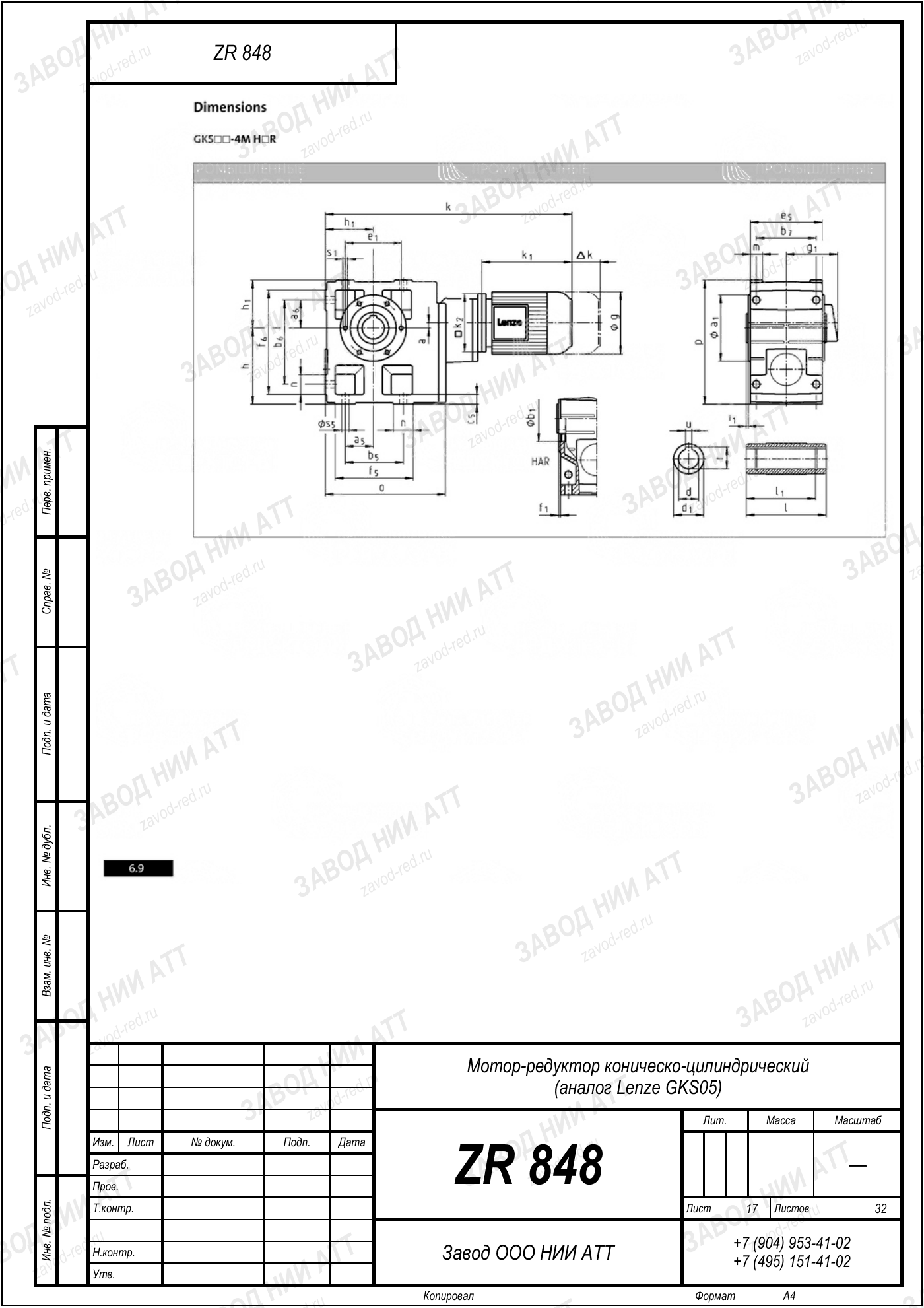

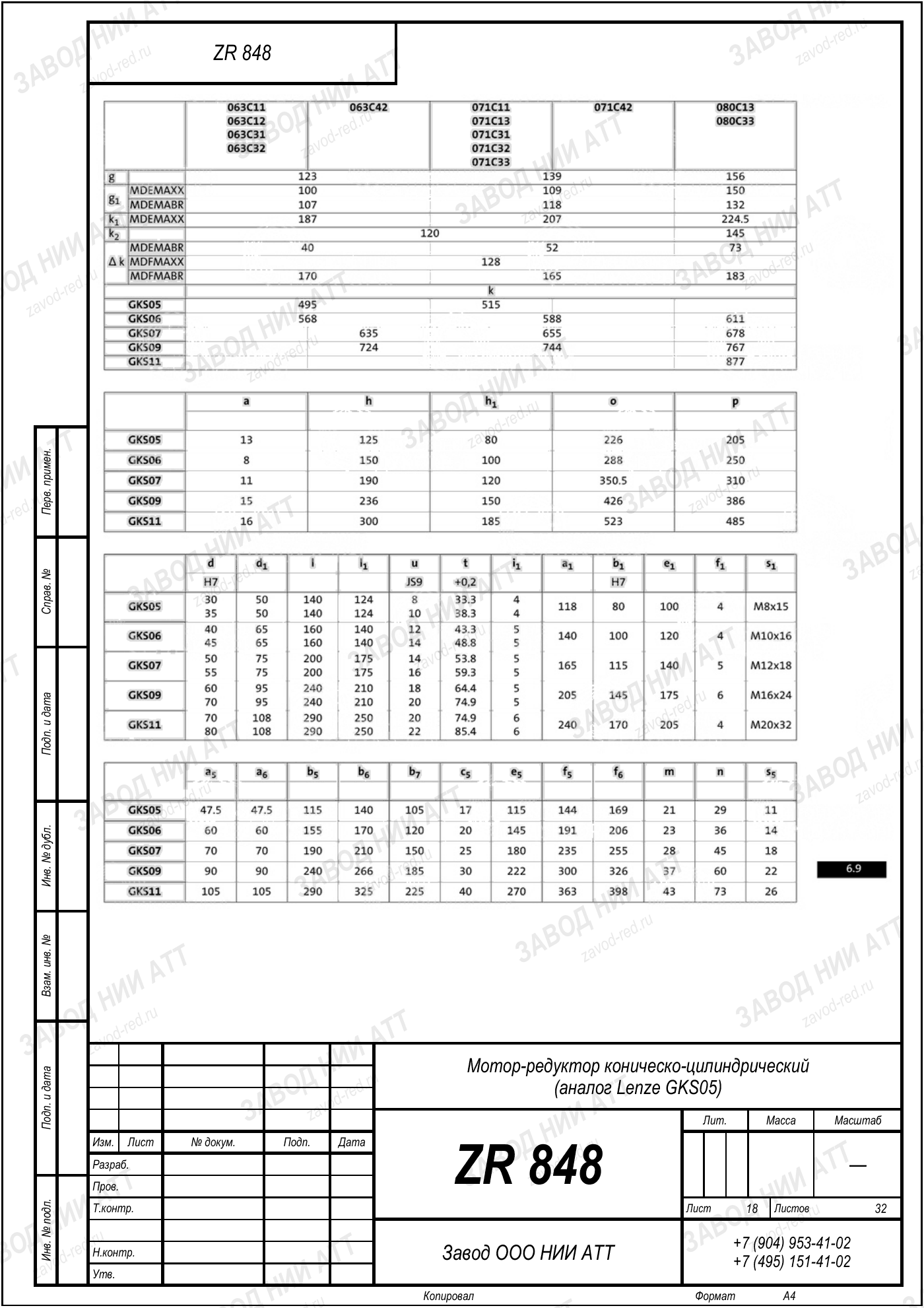

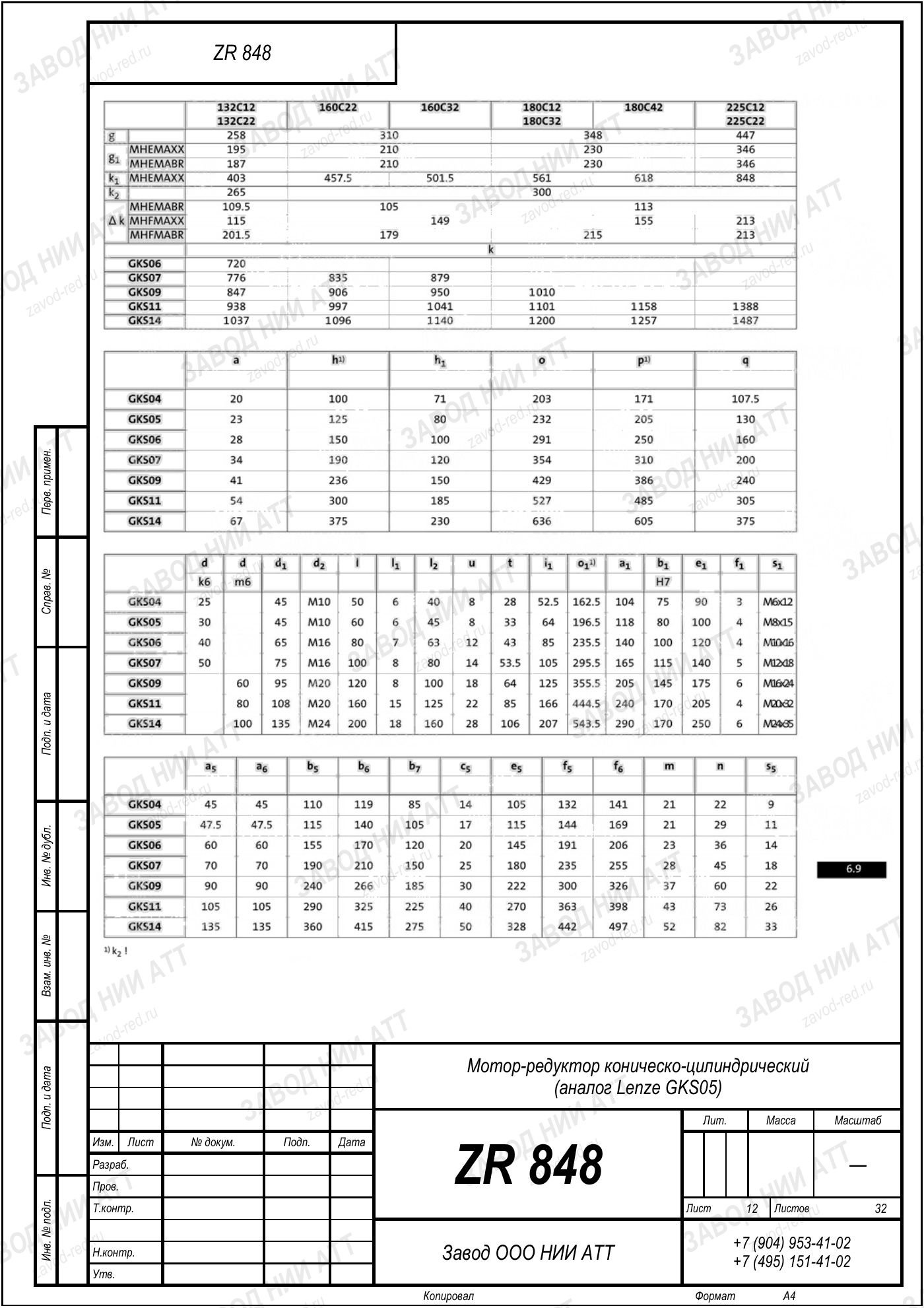

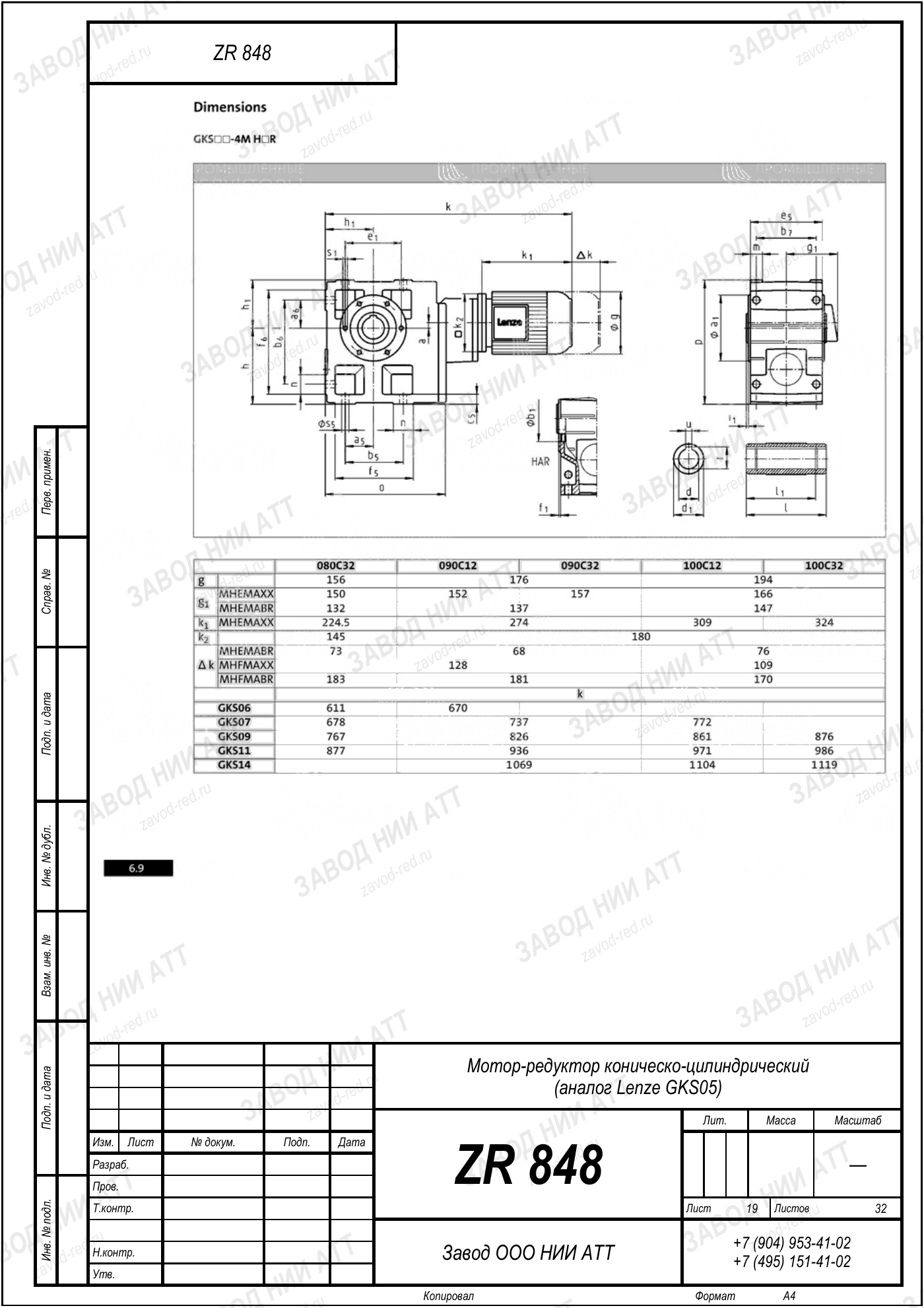

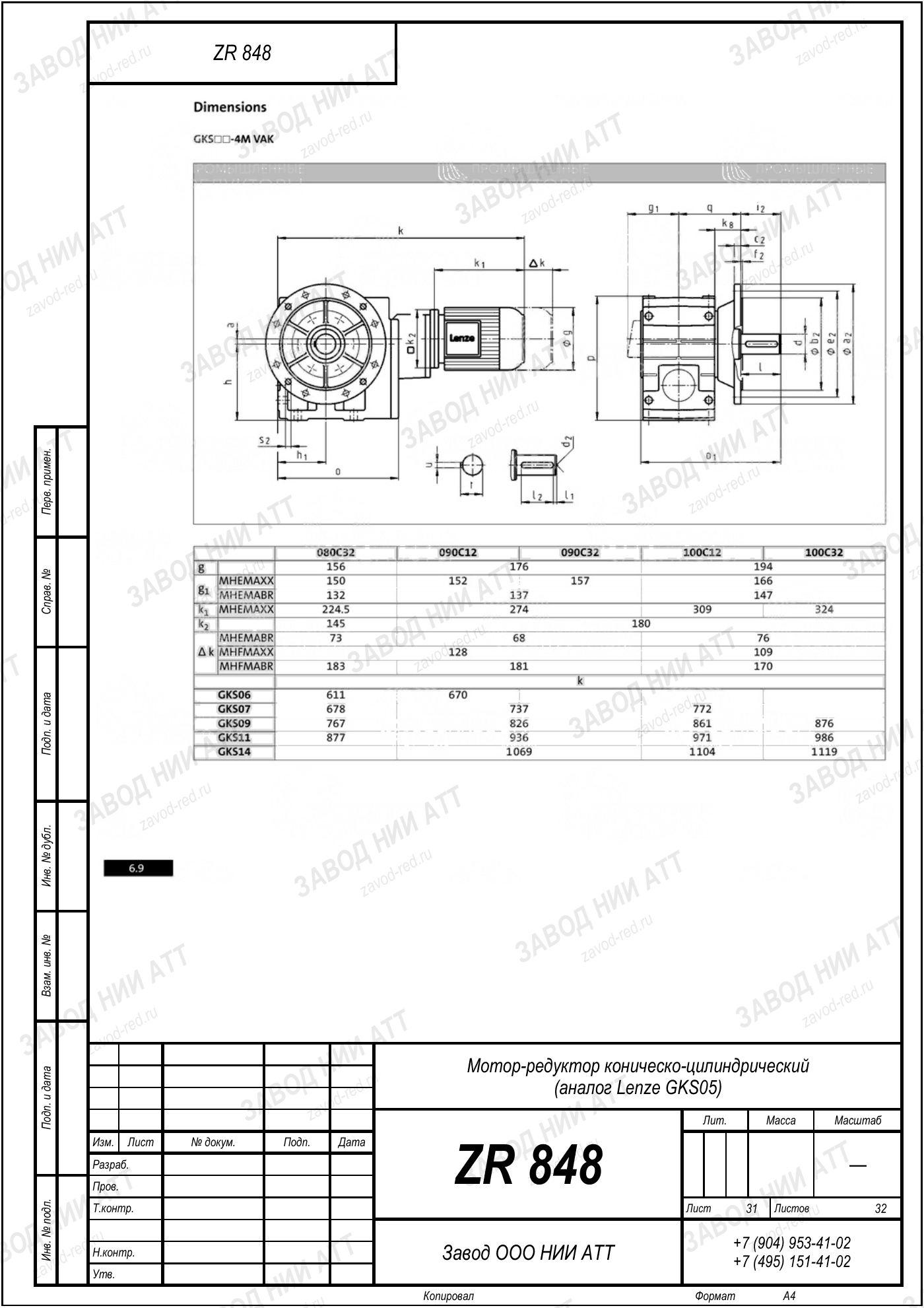

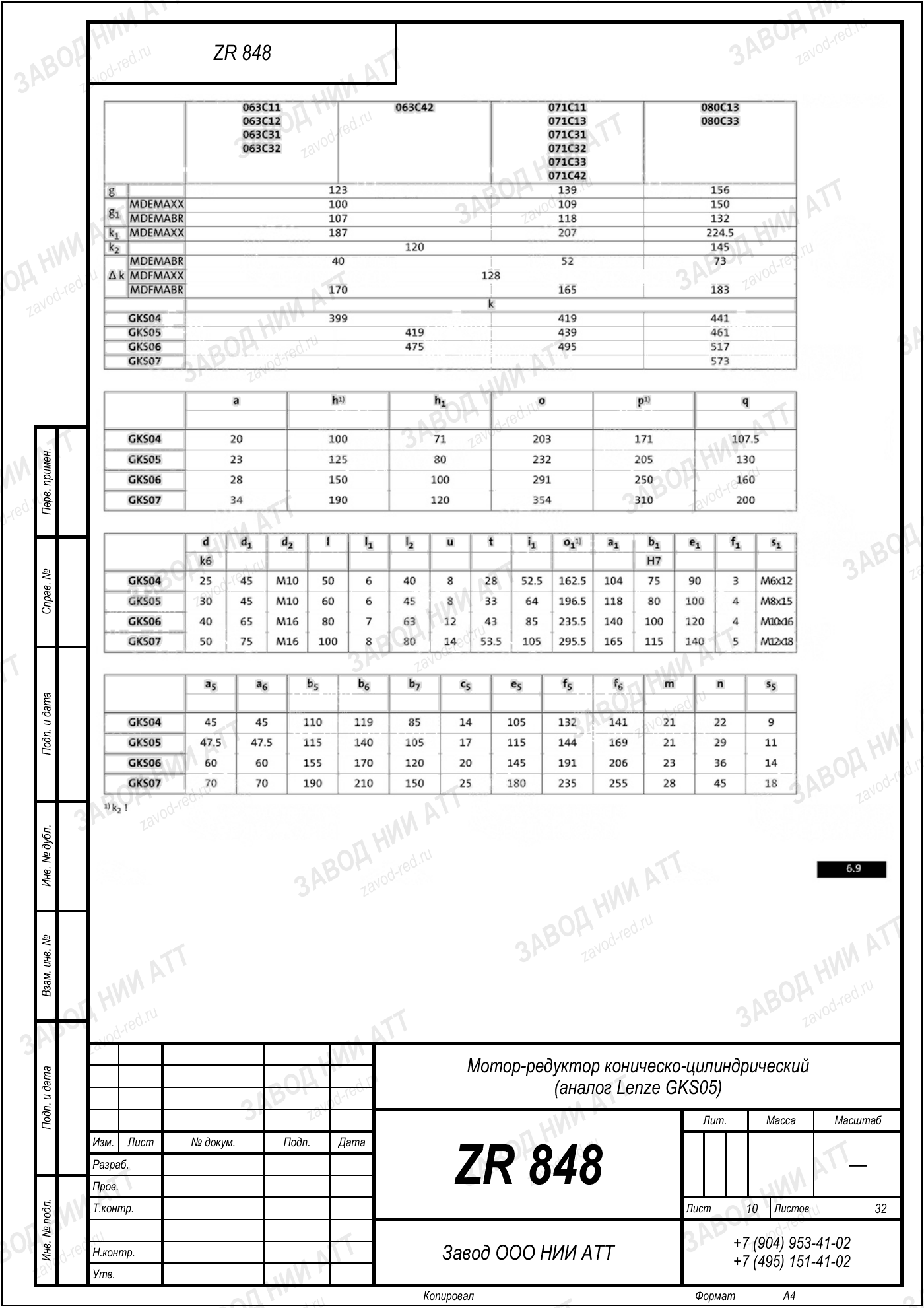

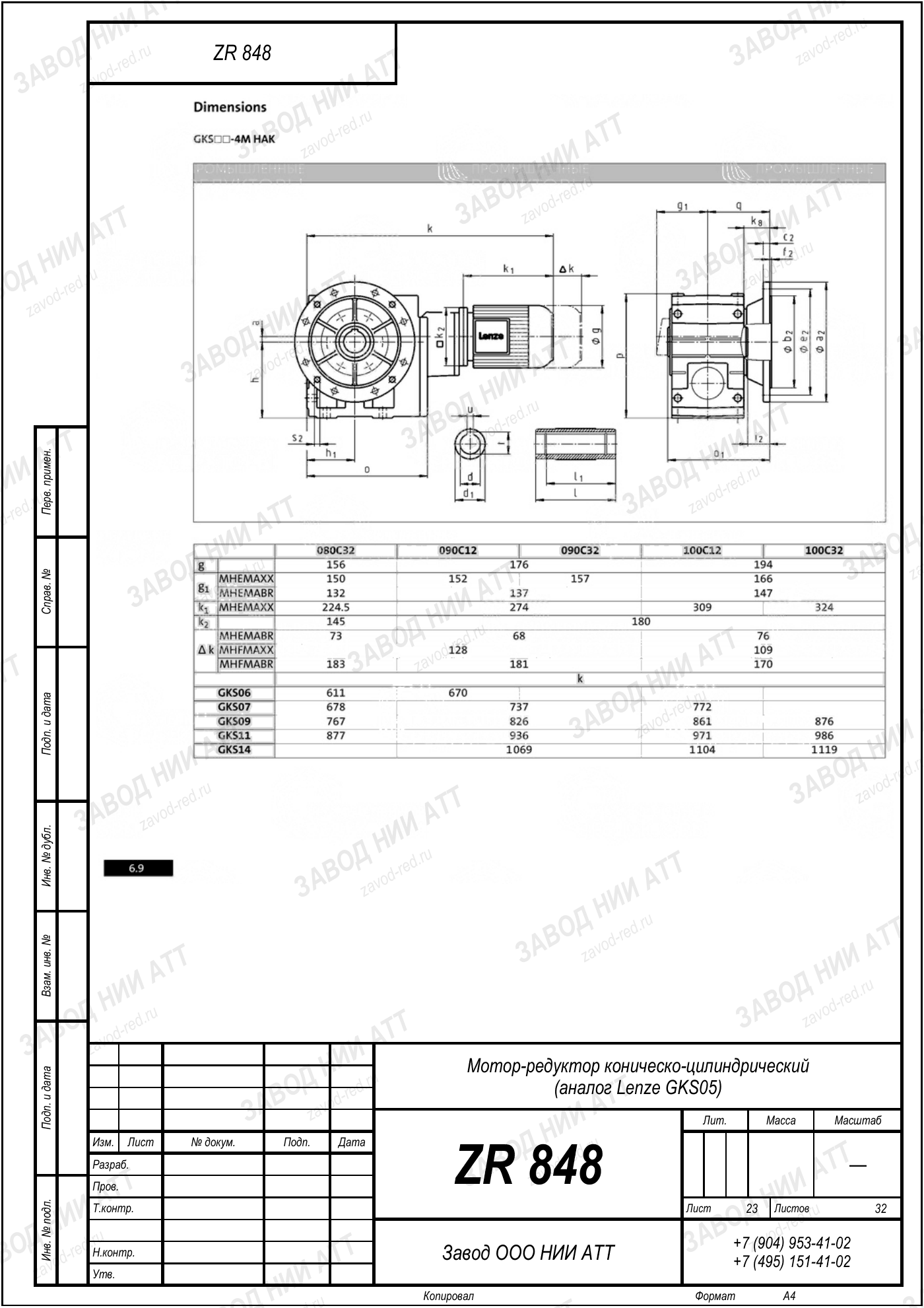

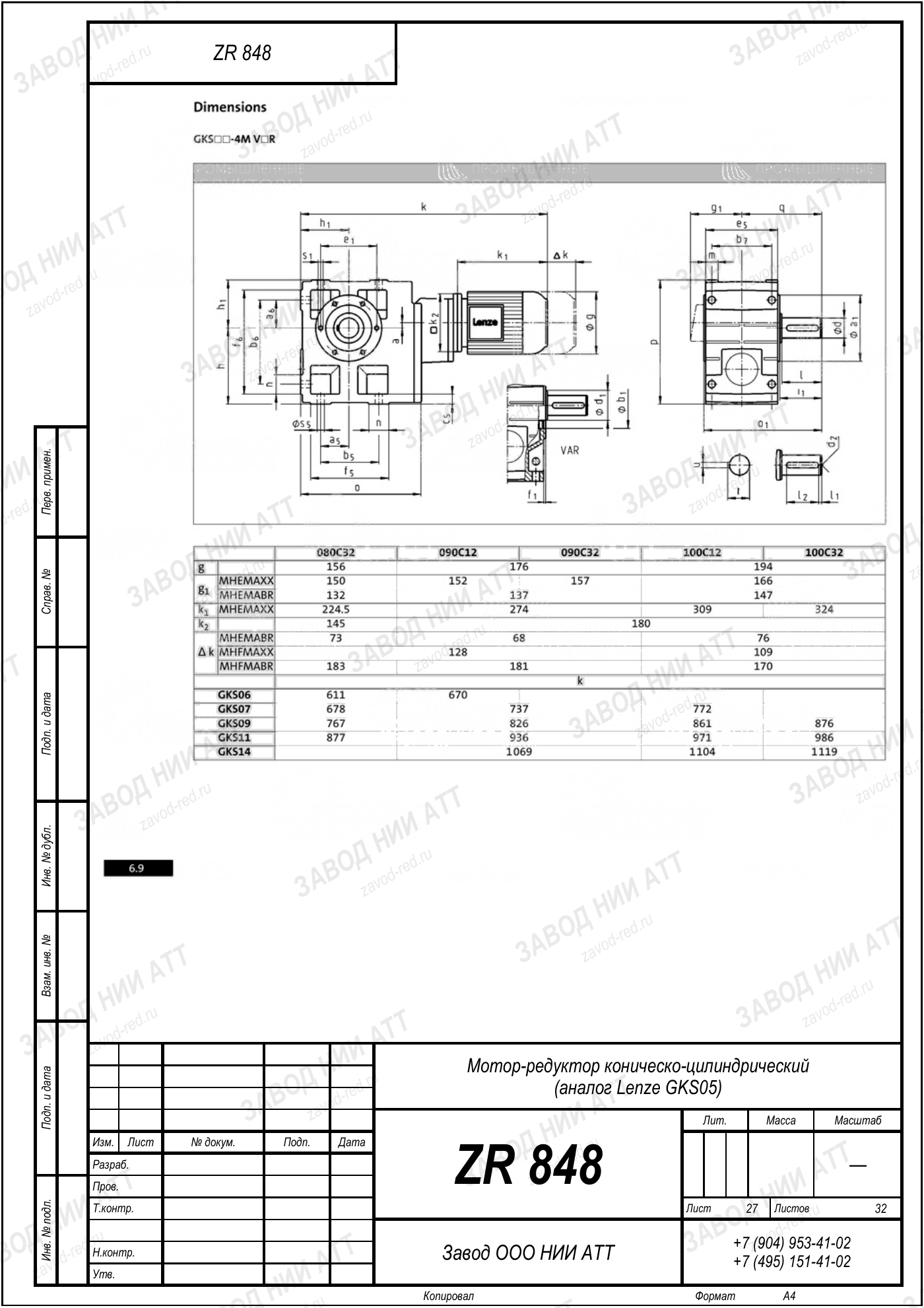

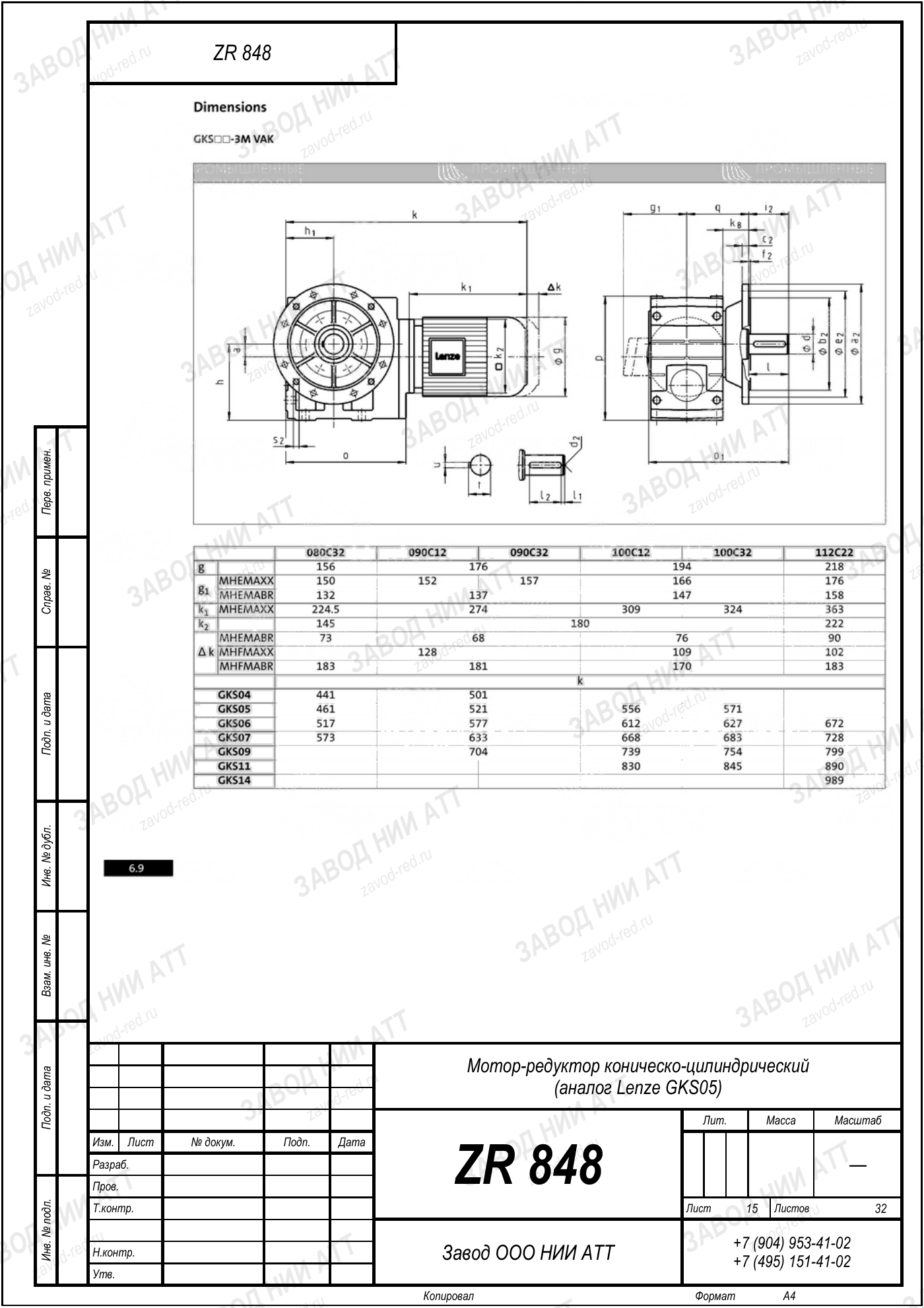

Габаритный и присоединительный чертёж модели Lenze GKS 05 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Lenze GKS 05 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | GKS | одна серия — одна схема передачи, здесь коническо-цилиндрический |
|---|---|---|
| Типоразмер | 05 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=35,39 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 0,75 кВт | фактическая для этой сборки; модель как семейство — 0,1–3 кВт |
| Момент на выходе | 184 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GSS 05, GKR 05, GFL 05, GST 05 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 35,39 — отсюда 39 об/мин на выходе, и мощность двигателя 0,75 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Соответствие в нашей номенклатуре — ZR 848, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 05 у производителя есть обозначения GSS 05, GKR 05, GFL 05, GST 05 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GSS05, GKR05, GFL05, GST05. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 848 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда Lenze GKS 05 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Аналог ZR 848 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Ближайшие передаточные в ряду Lenze GKS 05 — габарит общий, обороты на выходе другие:
На выходном валу 39 об/мин при стандартных 1450 об/мин на входе. Передаточное 35,39 — это отношение входной скорости к выходной.
Номинальный момент на выходе 184 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,75 кВт. Дайте мощность и обороты мотора, посчитаем.
Для монтажа меняется только шильдик: ZR 848 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Ключ — передаточное число. Оно фиксирует 39 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Внешне позиции Lenze GKS 05 не различить: разница внутри, в передаче. Эта позиция — среднетихоходное исполнение: 39 об/мин на выходе и момент 184 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
ZR 848 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKS 05 · 0,75 кВт, i=35,39 (эта позиция) | ZR 848 |
| Lenze GKS 05 · прочие исполнения (0,1–3 кВт, i=5,81–131,87) | ZR 848 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
