Позиция Lenze GKS 04 i=6,37 с двигателем 3 кВт относится к быстроходное исполнениям ряда: 220 об/мин при моменте 130 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Такая скорость нужна в приводах центрифуг, дымососов и машин с маховиком, момент средний — это привод транспортёров средней производительности и мешалок. Учтите: консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Что даёт эта позиция на машине. При 220 об/мин и моменте 130 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 2,3 м/с при тяговом усилии 1300 Н; через шкив ⌀250 мм на выходной вал придёт около 1040 Н радиальной нагрузки. На монтаж уходят три цифры: 3 кВт, фланец IEC 100 и 6,9 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,3 с, быстрее делает только меньшее передаточное число.
Место в ряду. Вилка передаточных у Lenze GKS 04 — от 5,36 до 106,38, внутри 27 ступеней. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=6,8 (213 об/мин), вверх — i=5,36 (271 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Под заказ идёт оригинальный Lenze GKS 04, со склада — ZR 838: сажается на то же место, раму переделывать не нужно.

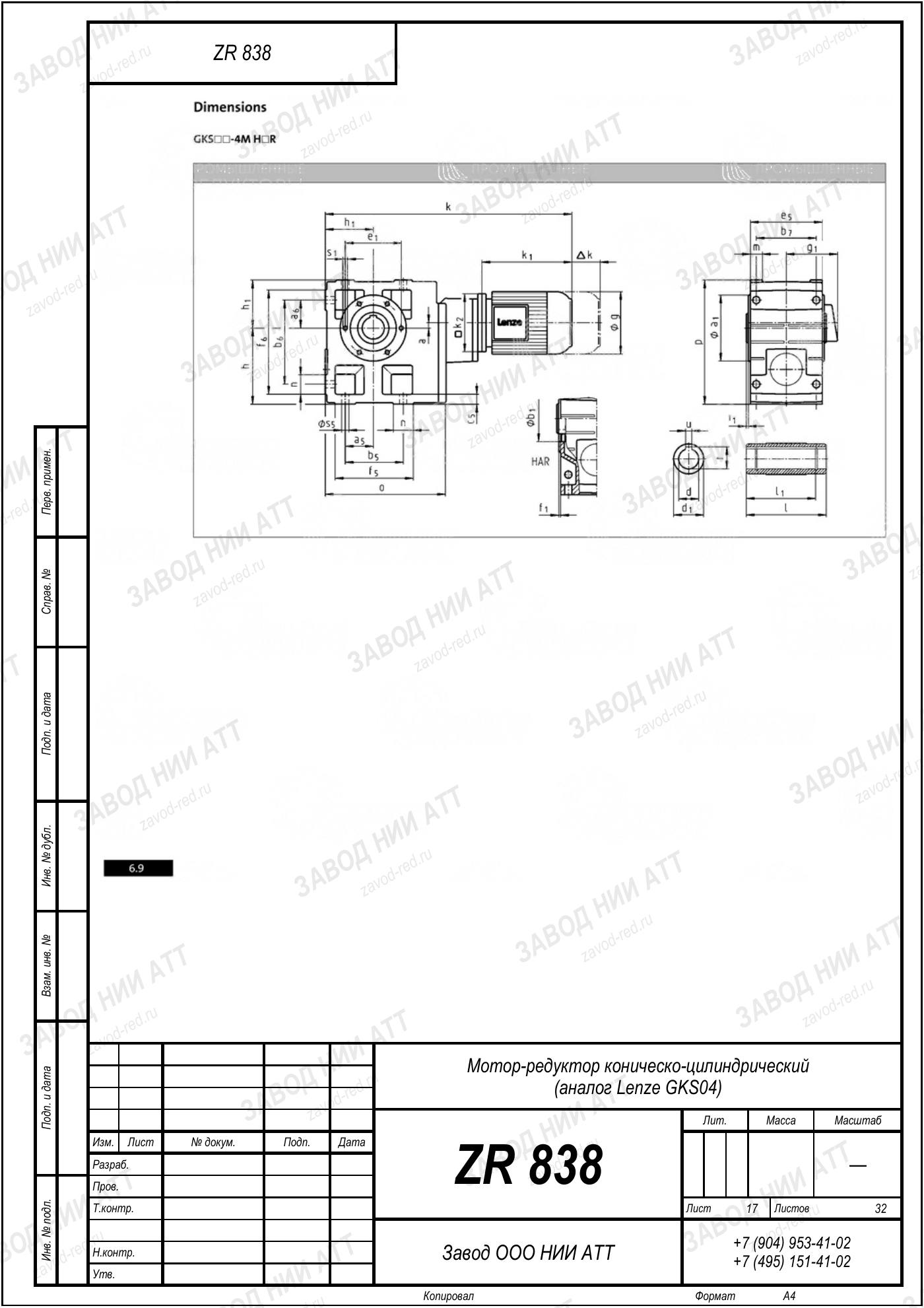

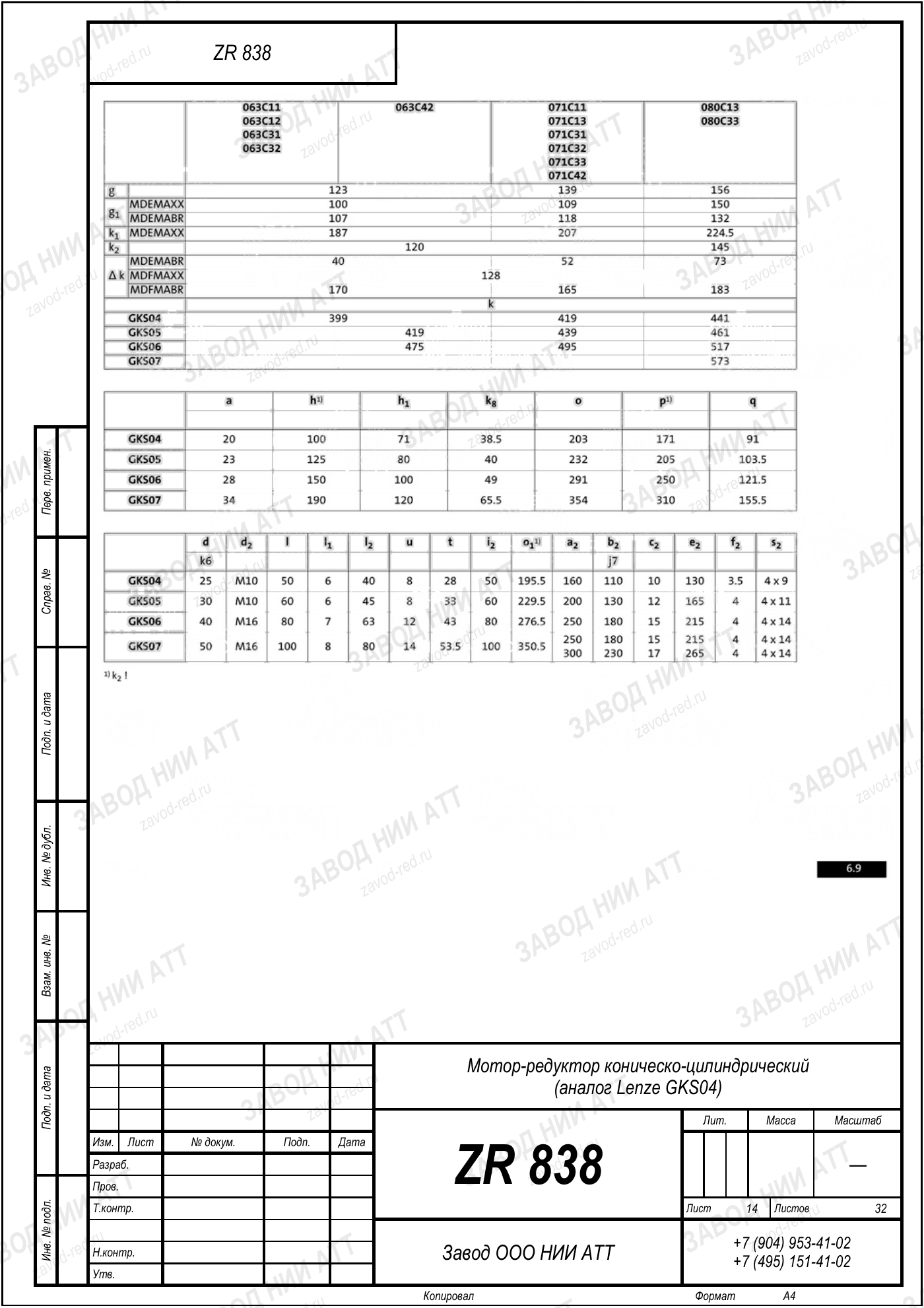

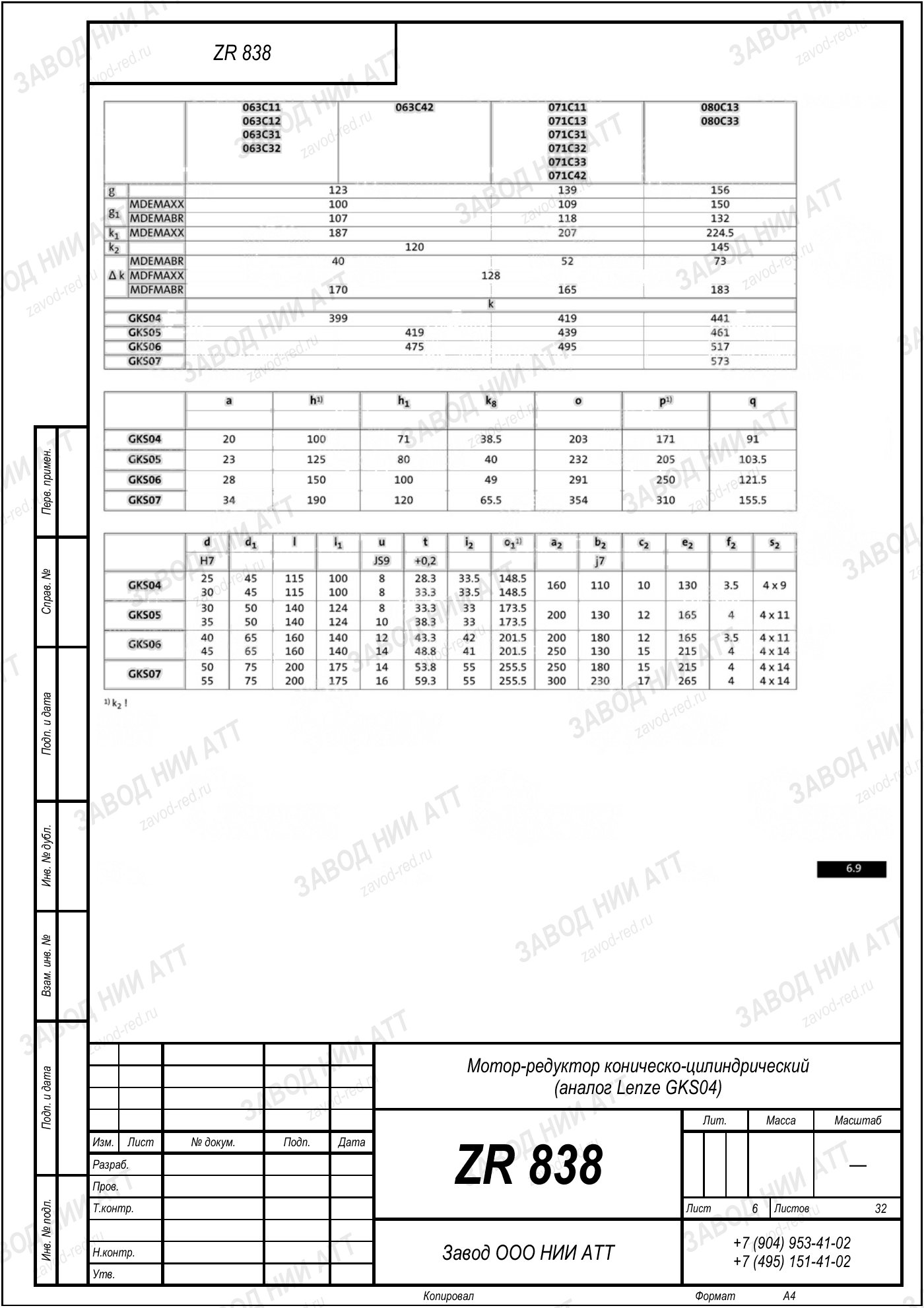

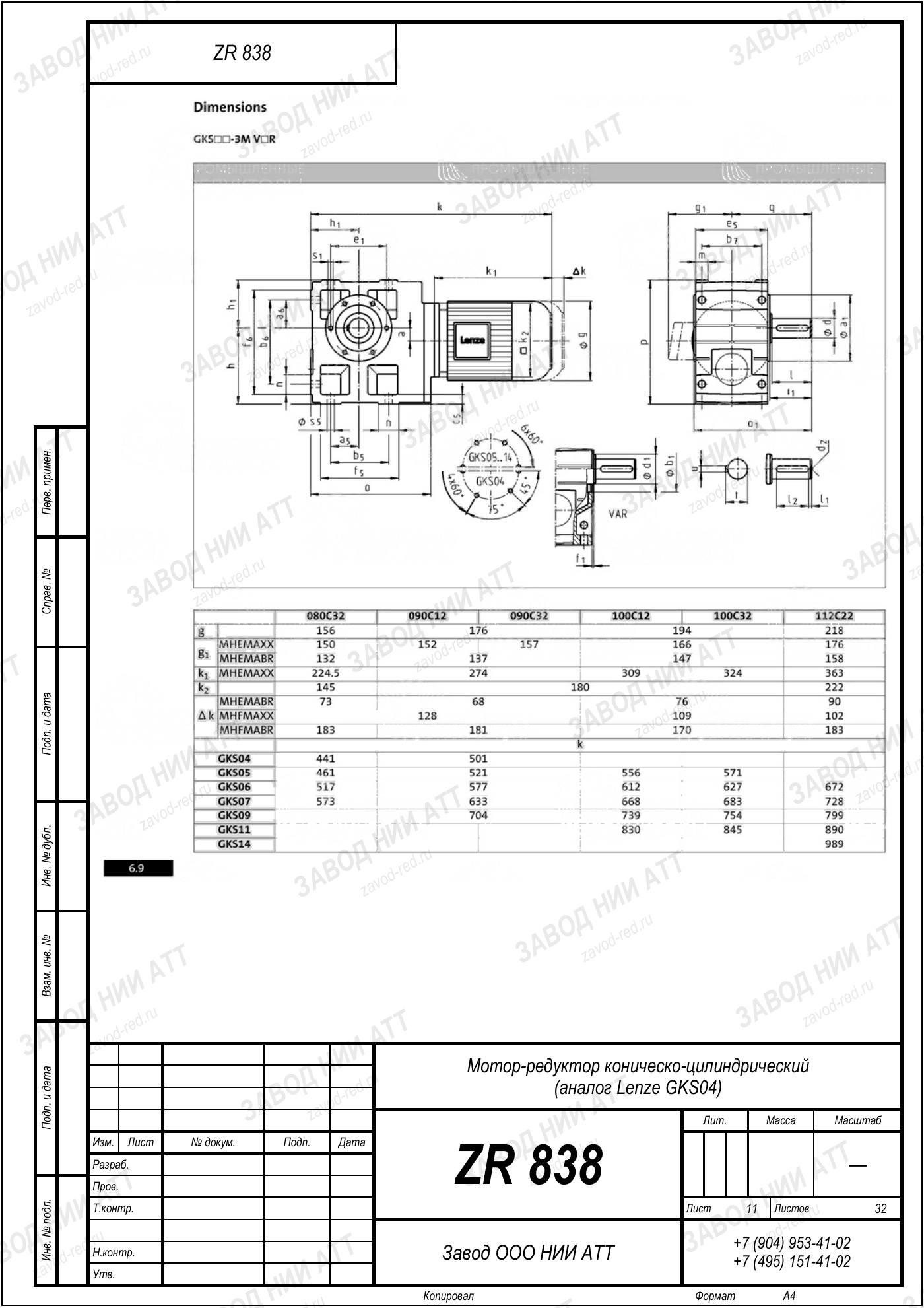

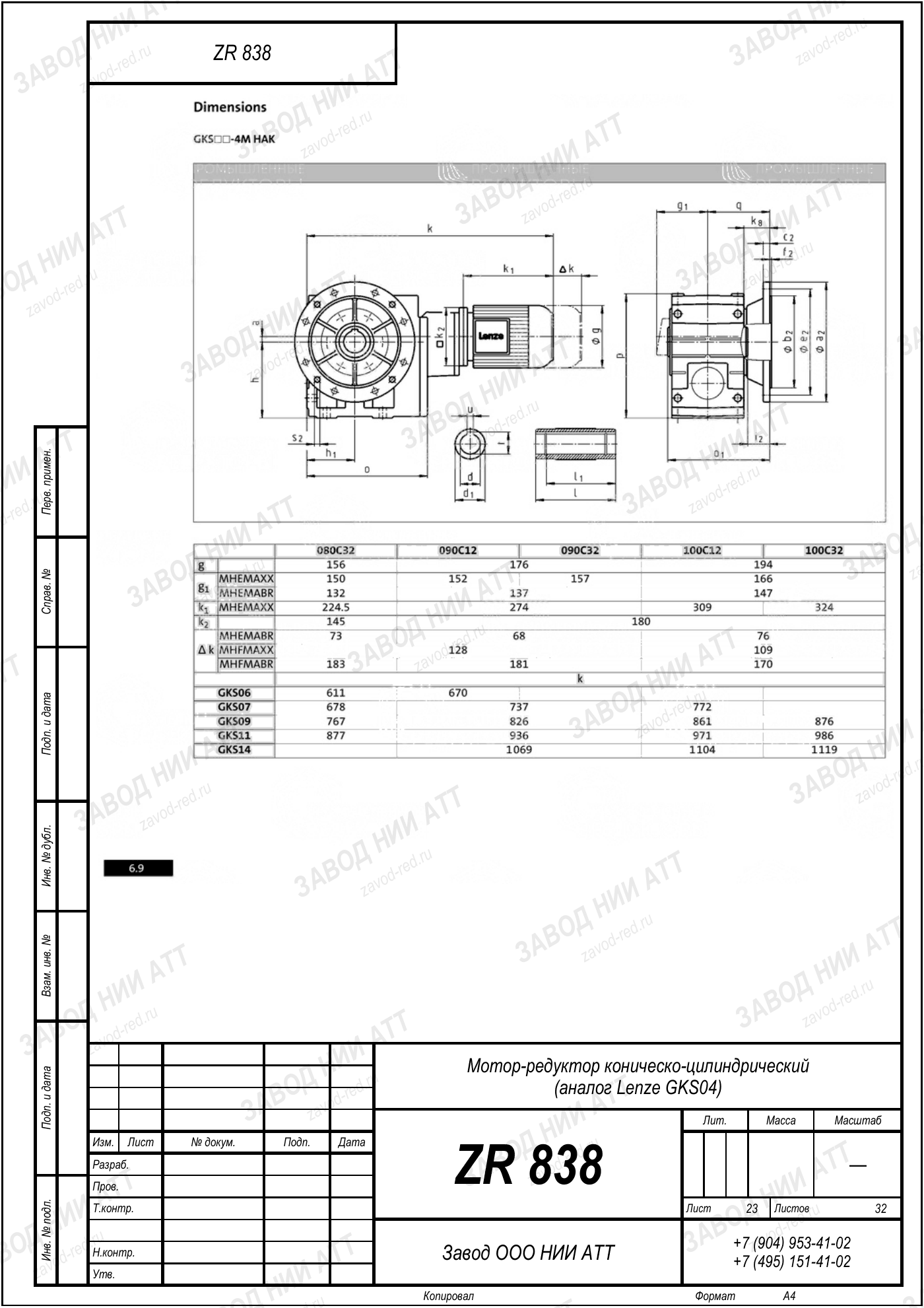

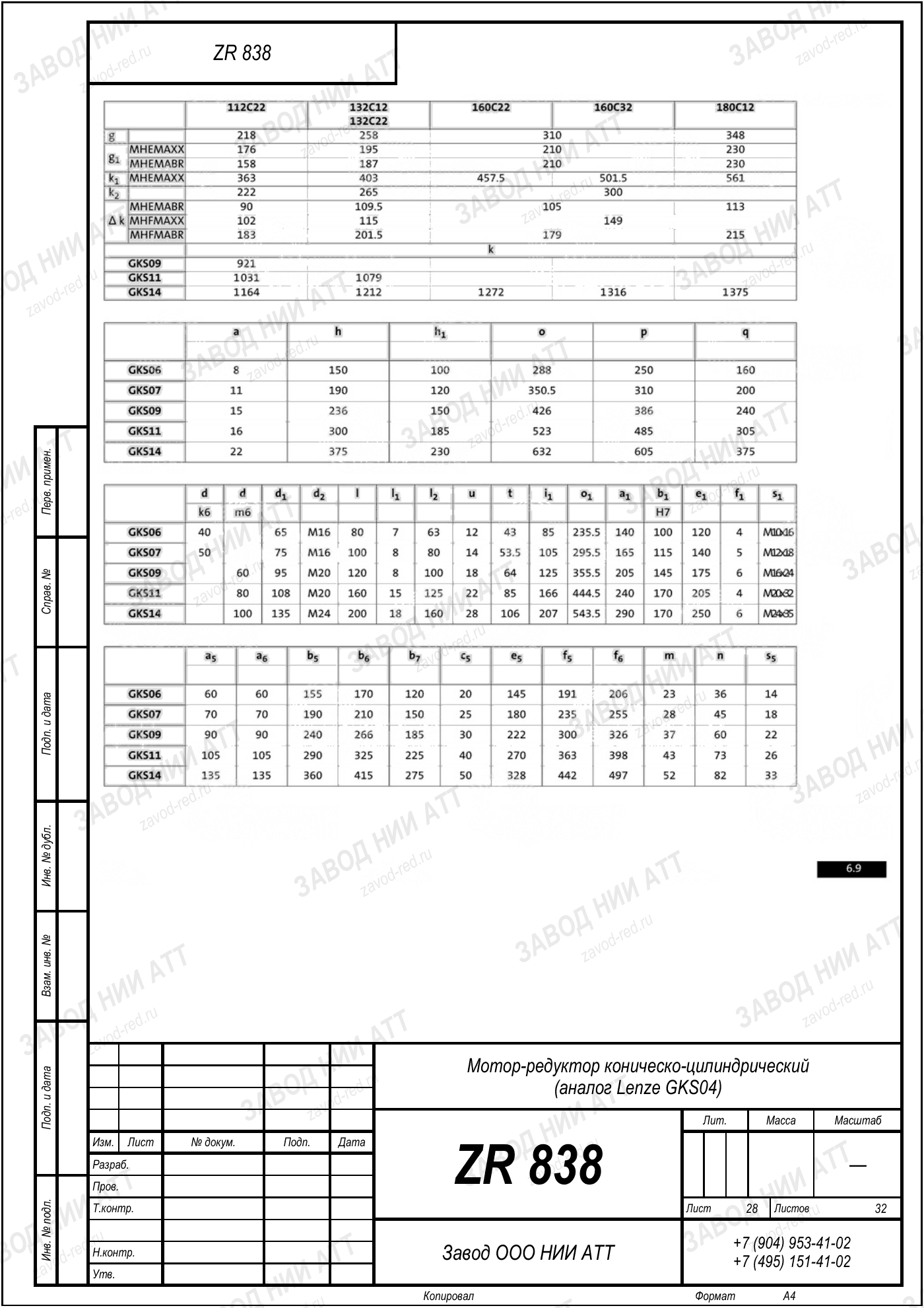

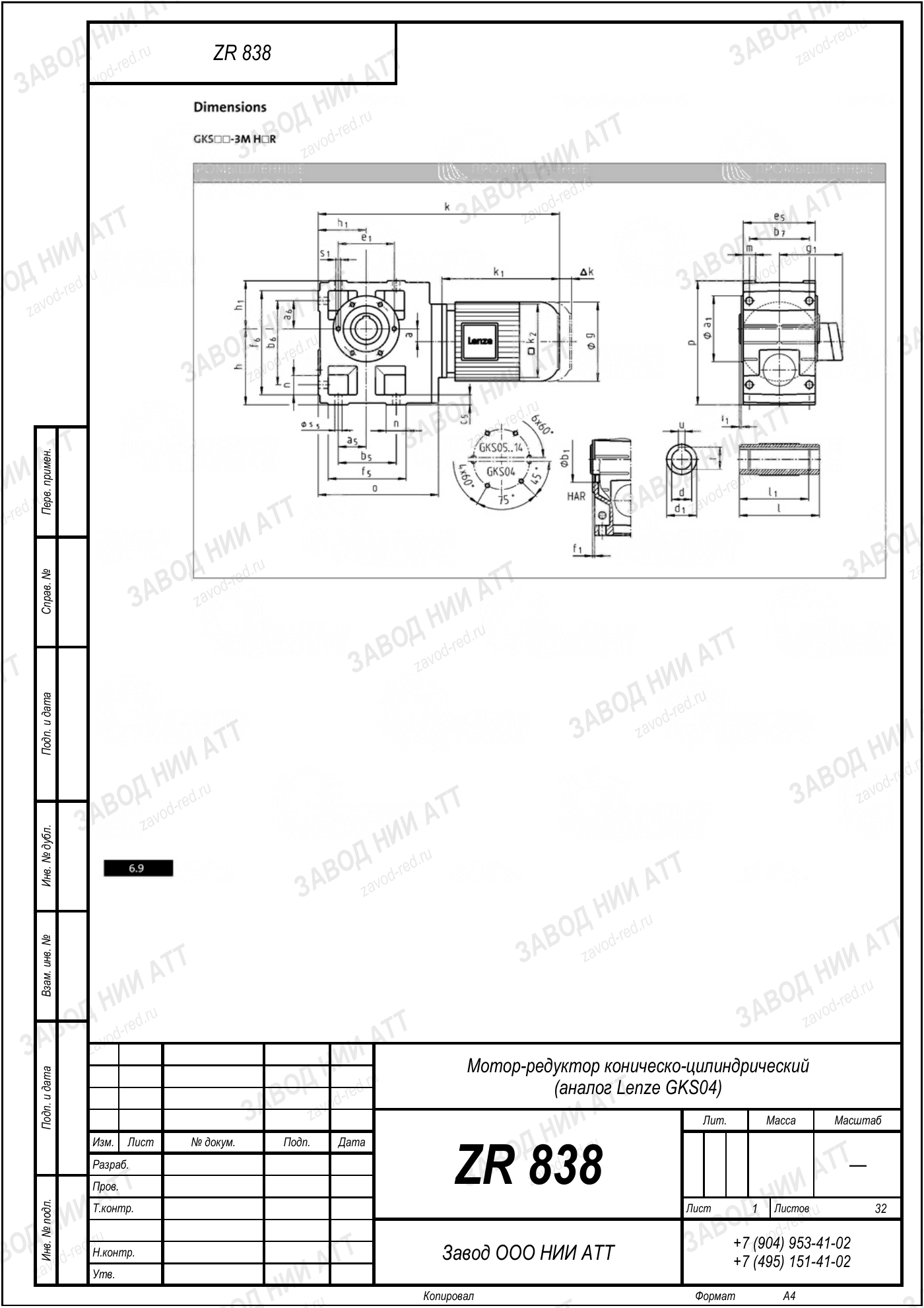

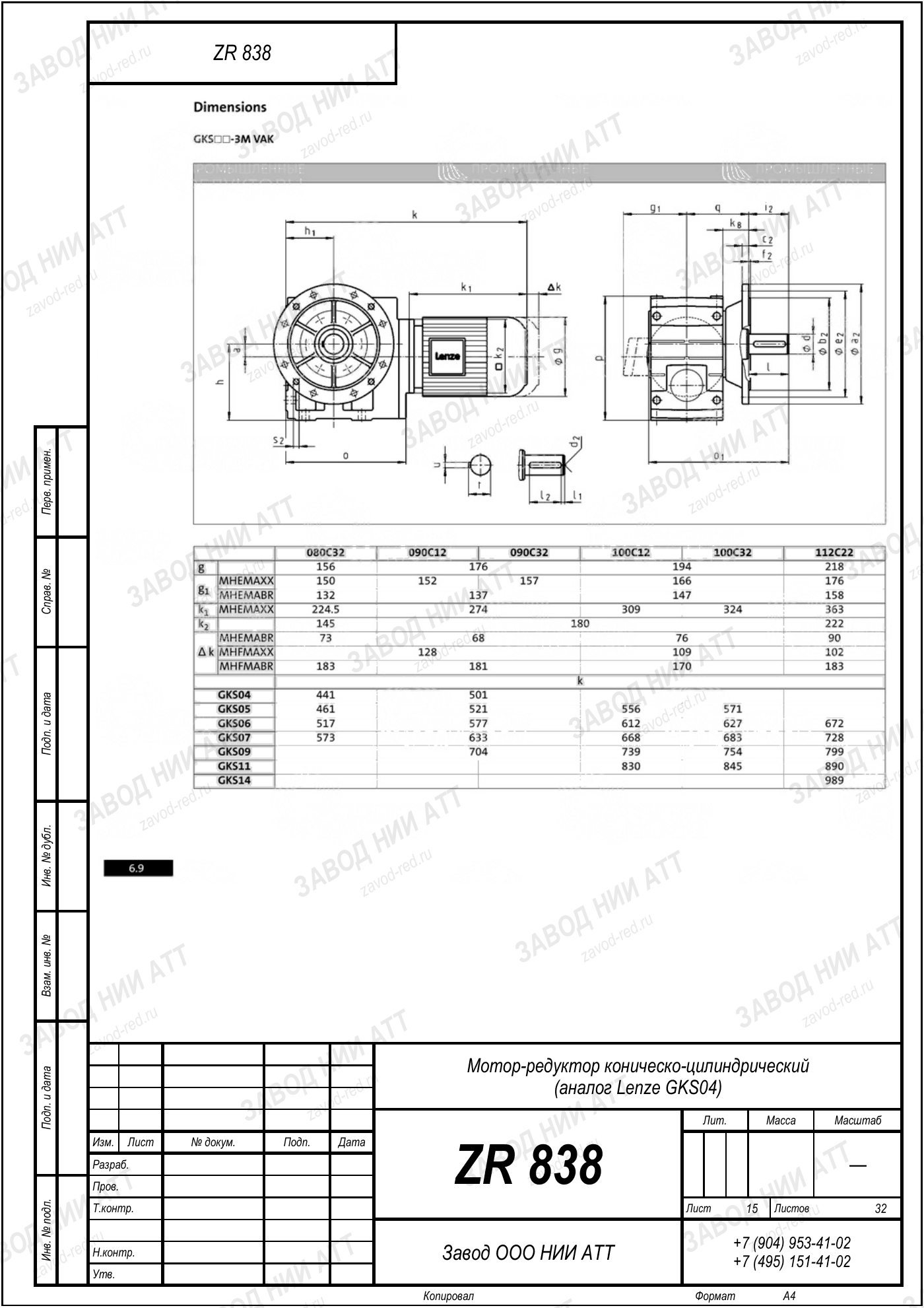

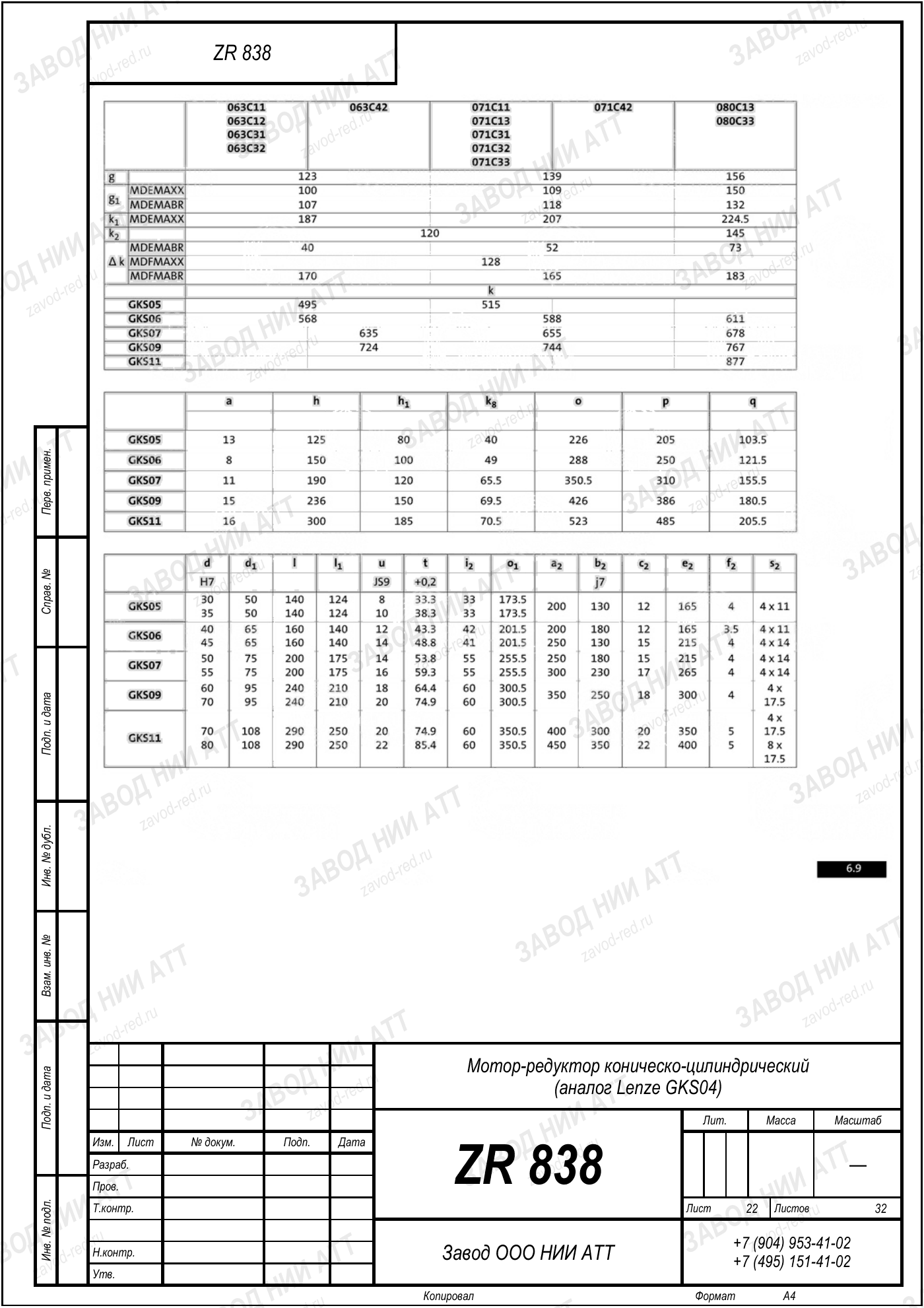

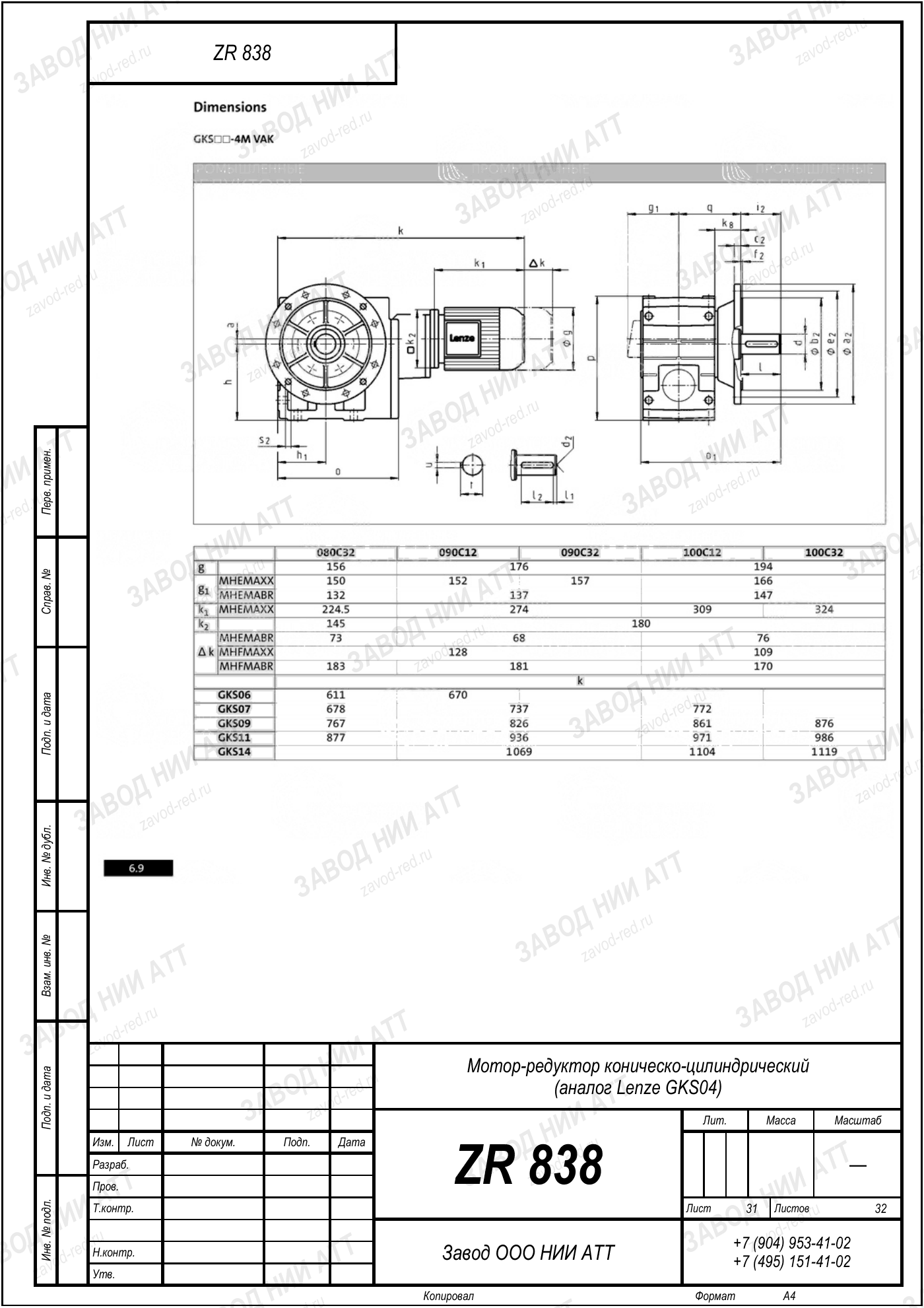

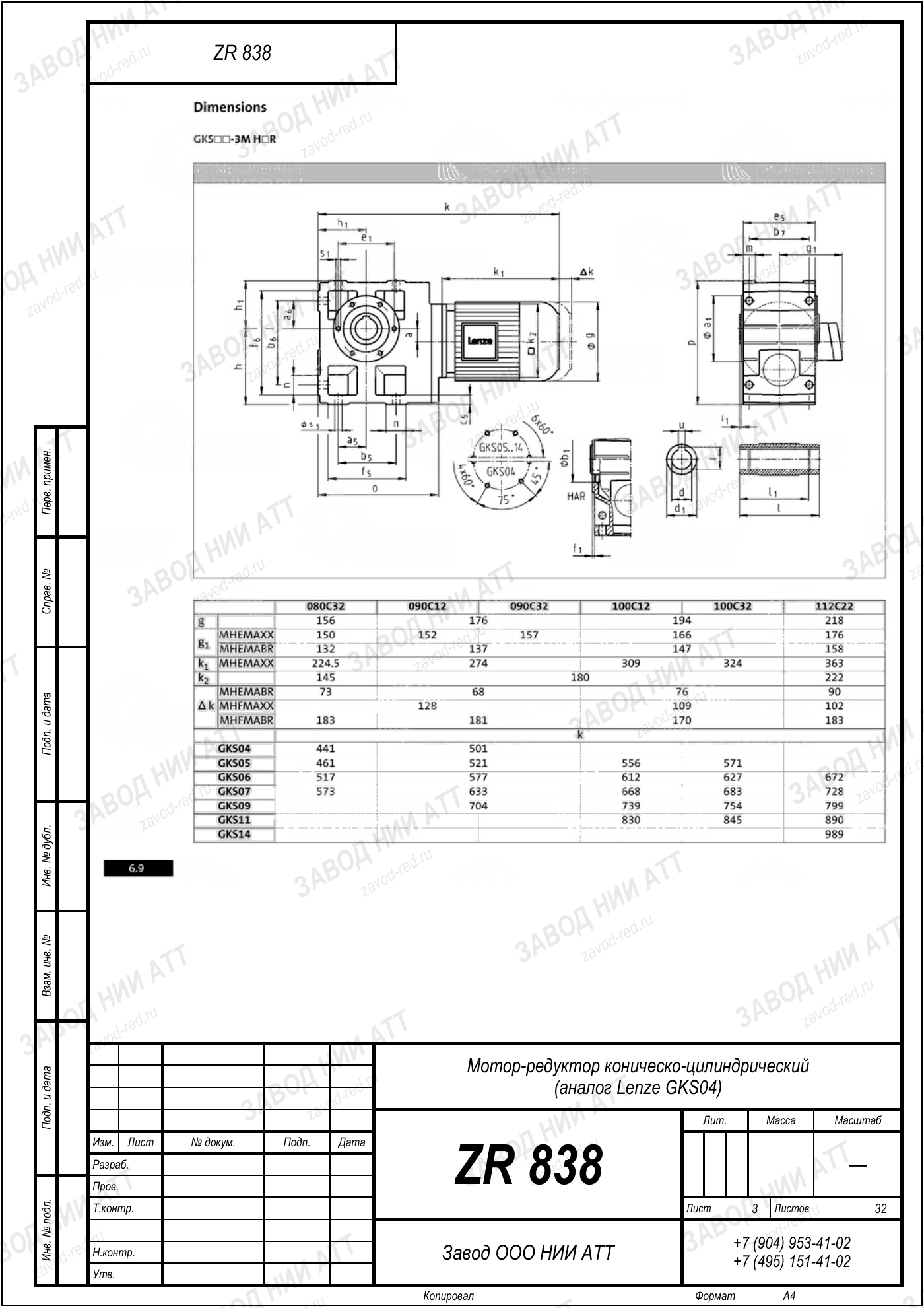

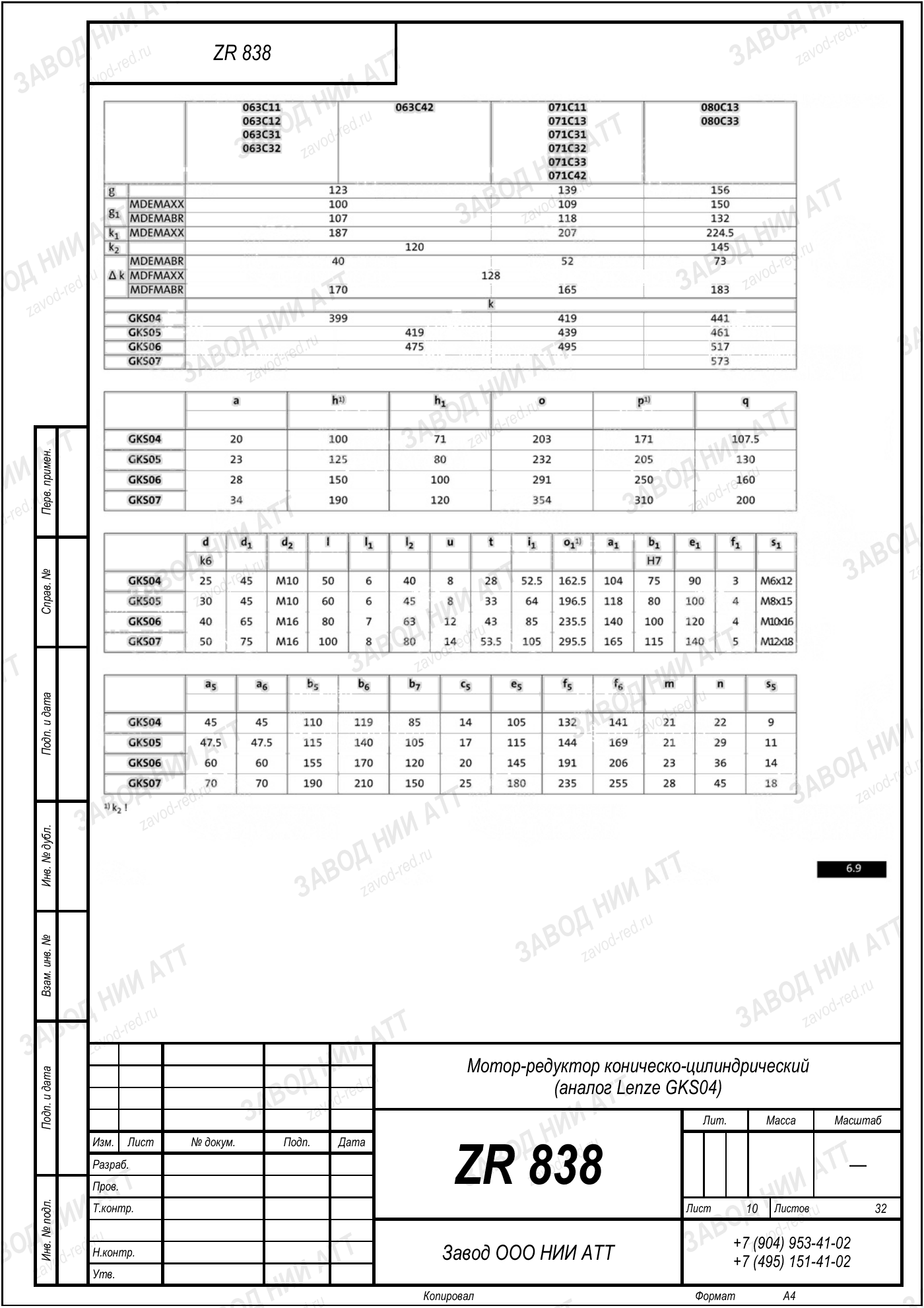

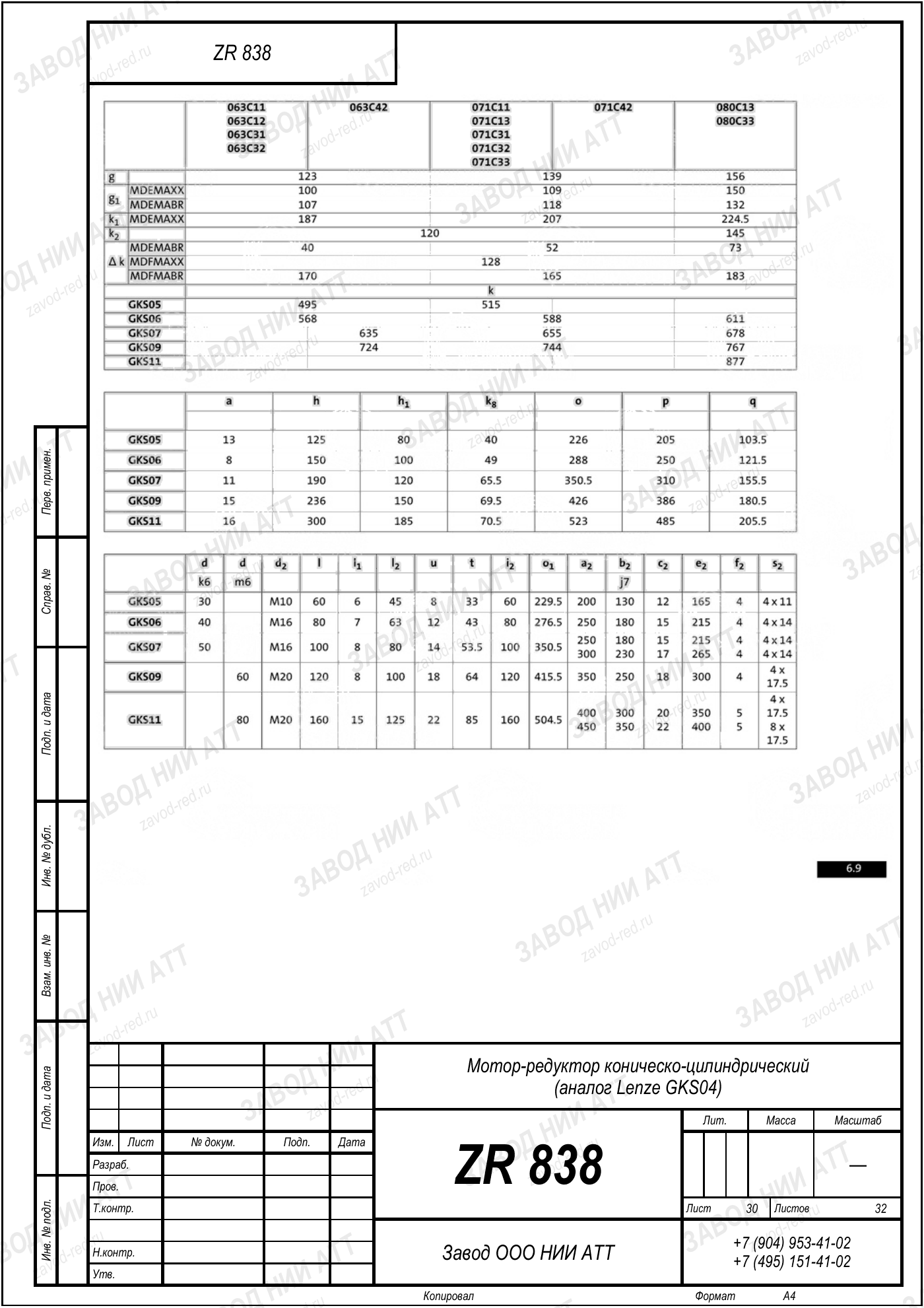

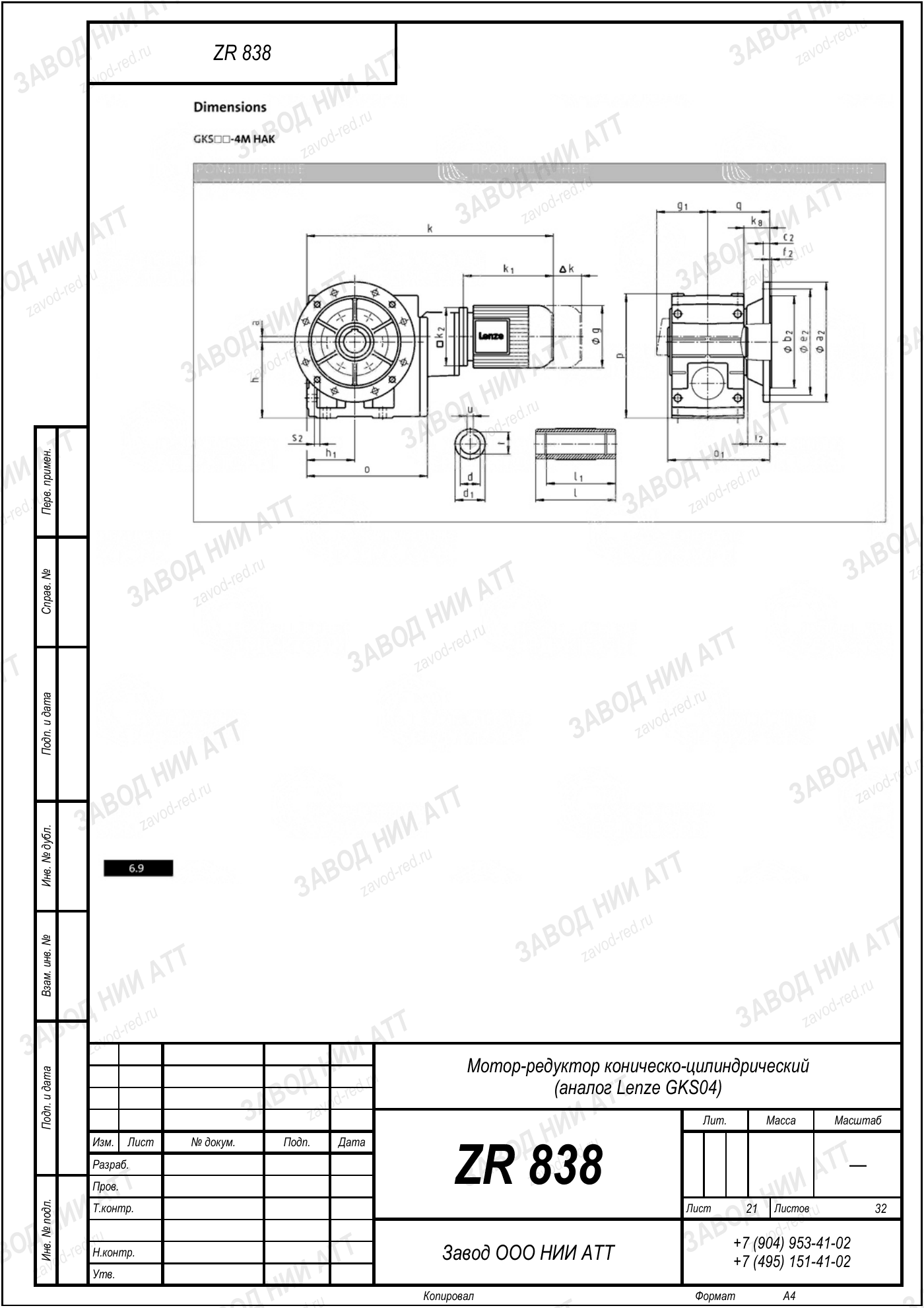

Габаритный и присоединительный чертёж модели Lenze GKS 04 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Lenze GKS 04 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | GKS | одна серия — одна схема передачи, здесь коническо-цилиндрический |
|---|---|---|
| Типоразмер | 04 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=6,37 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 3 кВт | у этого исполнения; та же модель собирается и под 0,1–3 кВт |
| Момент на выходе | 130 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 04, GKR 04, GSS 04 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 6,37 — отсюда 220 об/мин на выходе, и мощность двигателя 3 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Замена по нашему каталогу — ZR 838. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
В этом же типоразмере 04 у производителя есть обозначения GFL 04, GKR 04, GSS 04 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL04, GKR04, GSS04. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 838 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Lenze GKS 04.
Наш ZR 838 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Скорость даёт нагрев и вибрацию — через неделю работы проверьте биение муфты и крепёж основания.
Обороты на выходе другие — и обслуживание другое: быстроходное исполнение по общей таблице ряда не обслуживают. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Быстрее или медленнее на выходе — соседние передаточные Lenze GKS 04, корпус не меняется:
На выходном валу 220 об/мин при стандартных 1450 об/мин на входе. Передаточное 6,37 — это отношение входной скорости к выходной.
Номинальный момент на выходе 130 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 3 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
ZR 838 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Смотрите на обороты: эта позиция даёт 220 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Внешне позиции Lenze GKS 04 не различить: разница внутри, в передаче. Эта позиция — быстроходное исполнение: 220 об/мин на выходе и момент 130 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 838.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKS 04 · 3 кВт, i=6,37 (эта позиция) | ZR 838 |
| Lenze GKS 04 · прочие исполнения (0,1–3 кВт, i=5,36–106,38) | ZR 838 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
