Lenze GKR 06 с передаточным i=76,56 с двигателем 0,55 кВт выдаёт 18 об/мин при моменте 295 Н·м — среднетихоходное исполнение ряда. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Позиция для цепных конвейеров, норий и тарельчатых питателей. Момент высокий — как раз под задачи тяжёлых транспортёров и элеваторов; проверьте прочность ответного вала машины: он часто слабее редукторного.
Что даёт эта позиция на машине. При 18 об/мин и моменте 295 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,19 м/с при тяговом усилии 2950 Н; через шкив ⌀160 мм на выходной вал придёт около 3688 Н радиальной нагрузки. Двигатель 0,55 кВт с фланцем IEC 80 тянет 1,6 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Скорость ленты проще считать от оборота: 3,3 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. 28 передаточных на Lenze GKR 06: с 6,57 ряд начинается, на 145,14 заканчивается. Это исполнение 22-е по счёту: следующая ступень вниз по скорости — i=90,26 (16 об/мин), вверх — i=69,12 (21 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 0,55 кВт — 5-я мощность из 12. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Lenze GKR 06 и нашим ZR 858 с теми же присоединительными размерами.

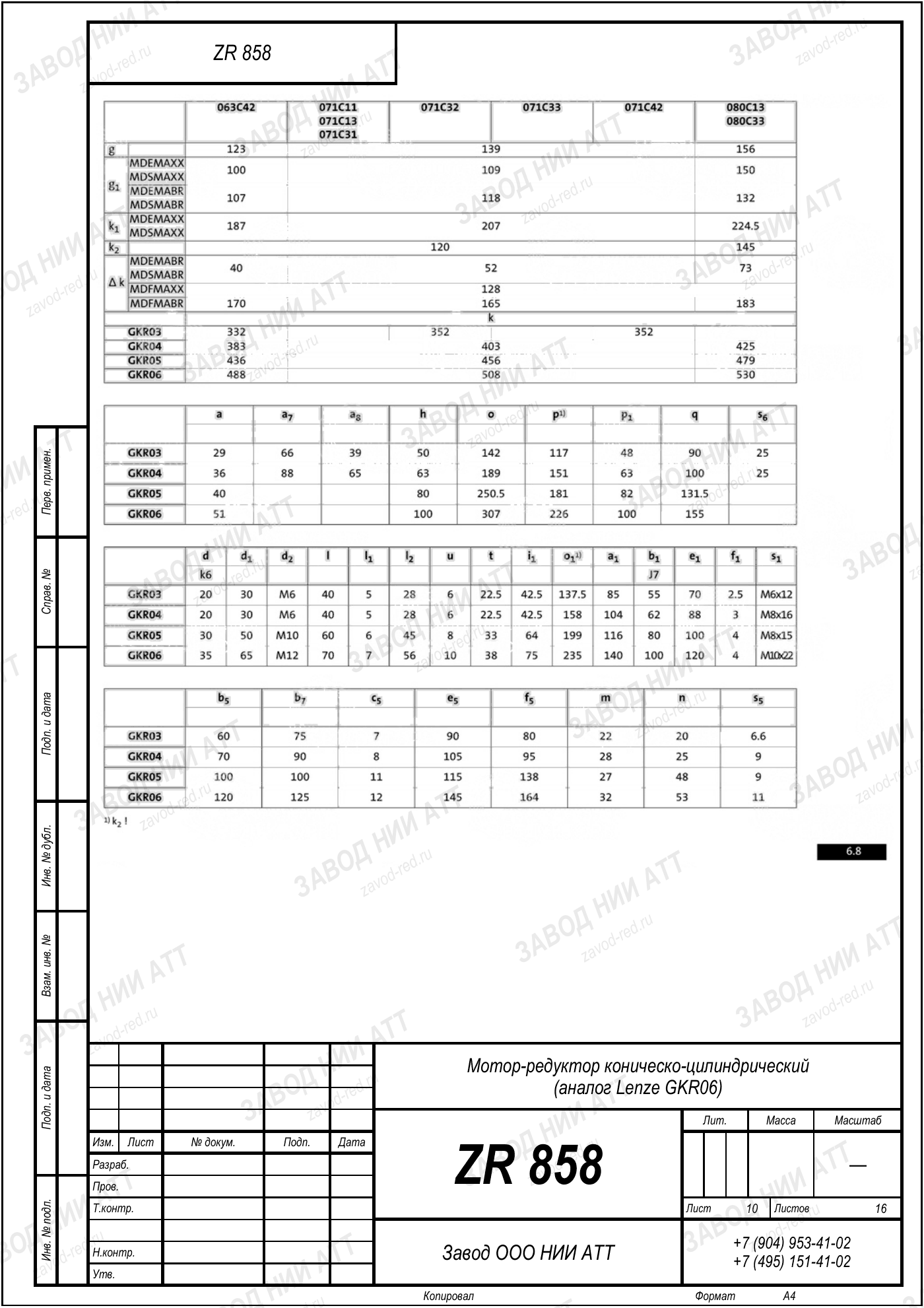

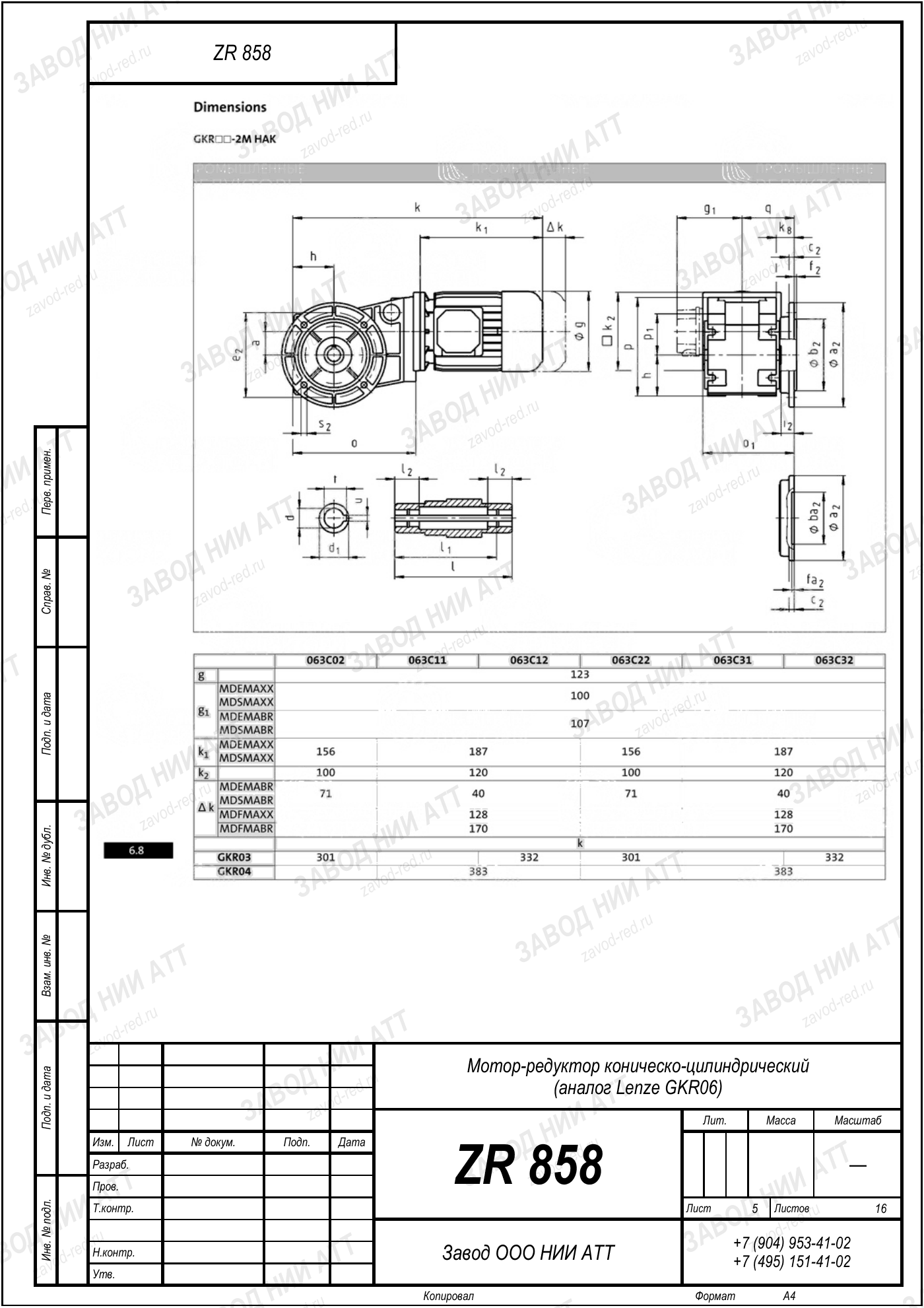

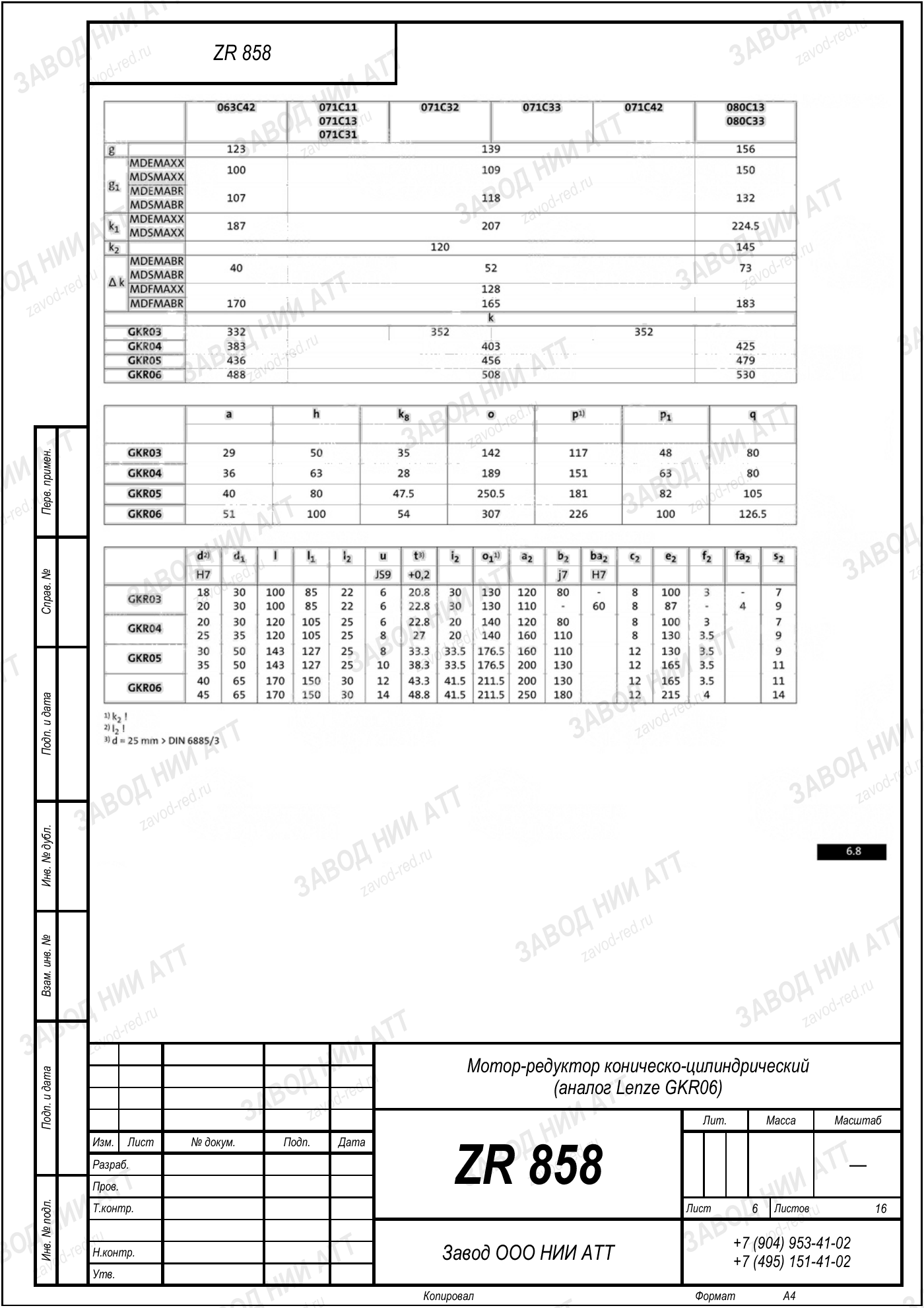

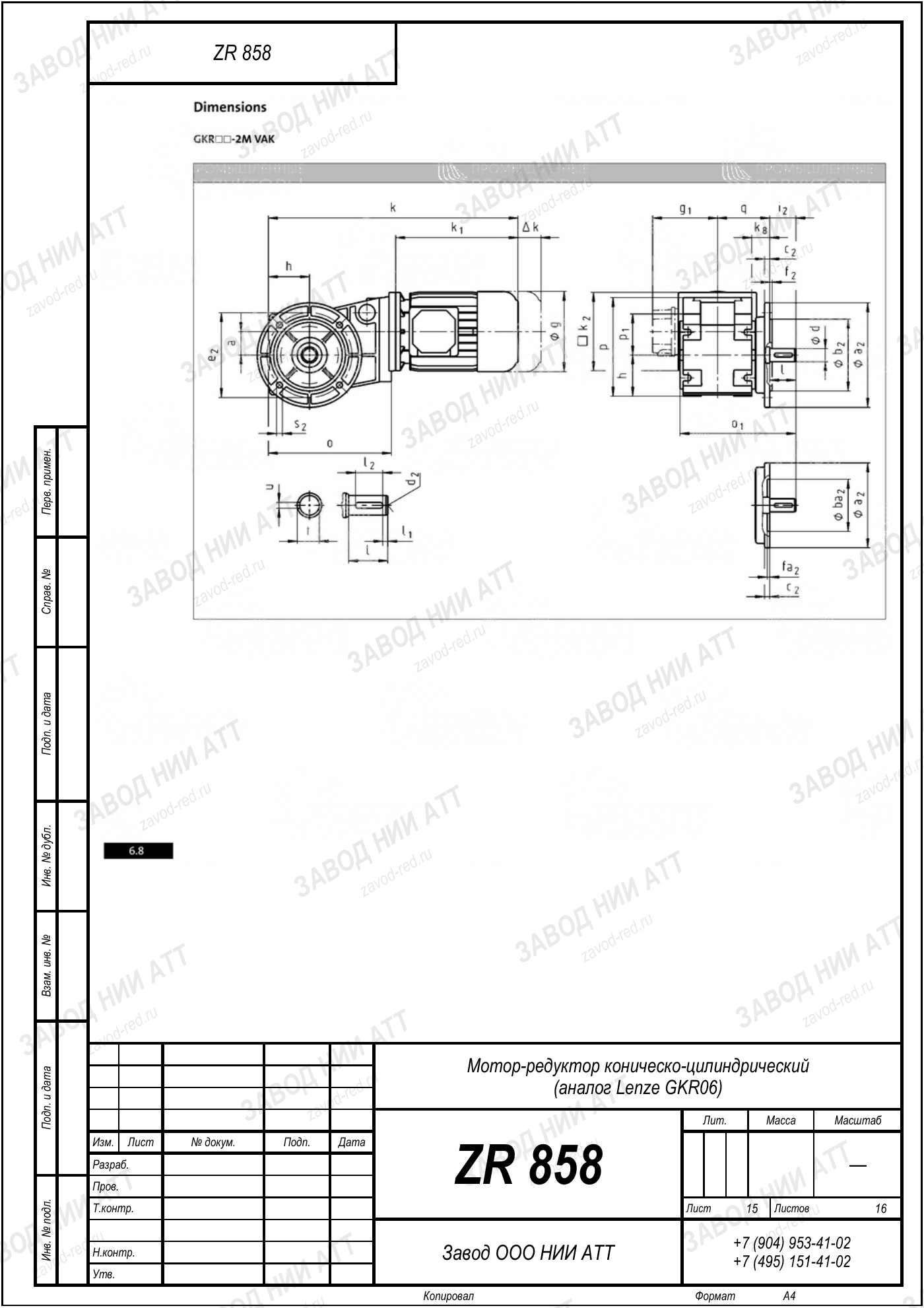

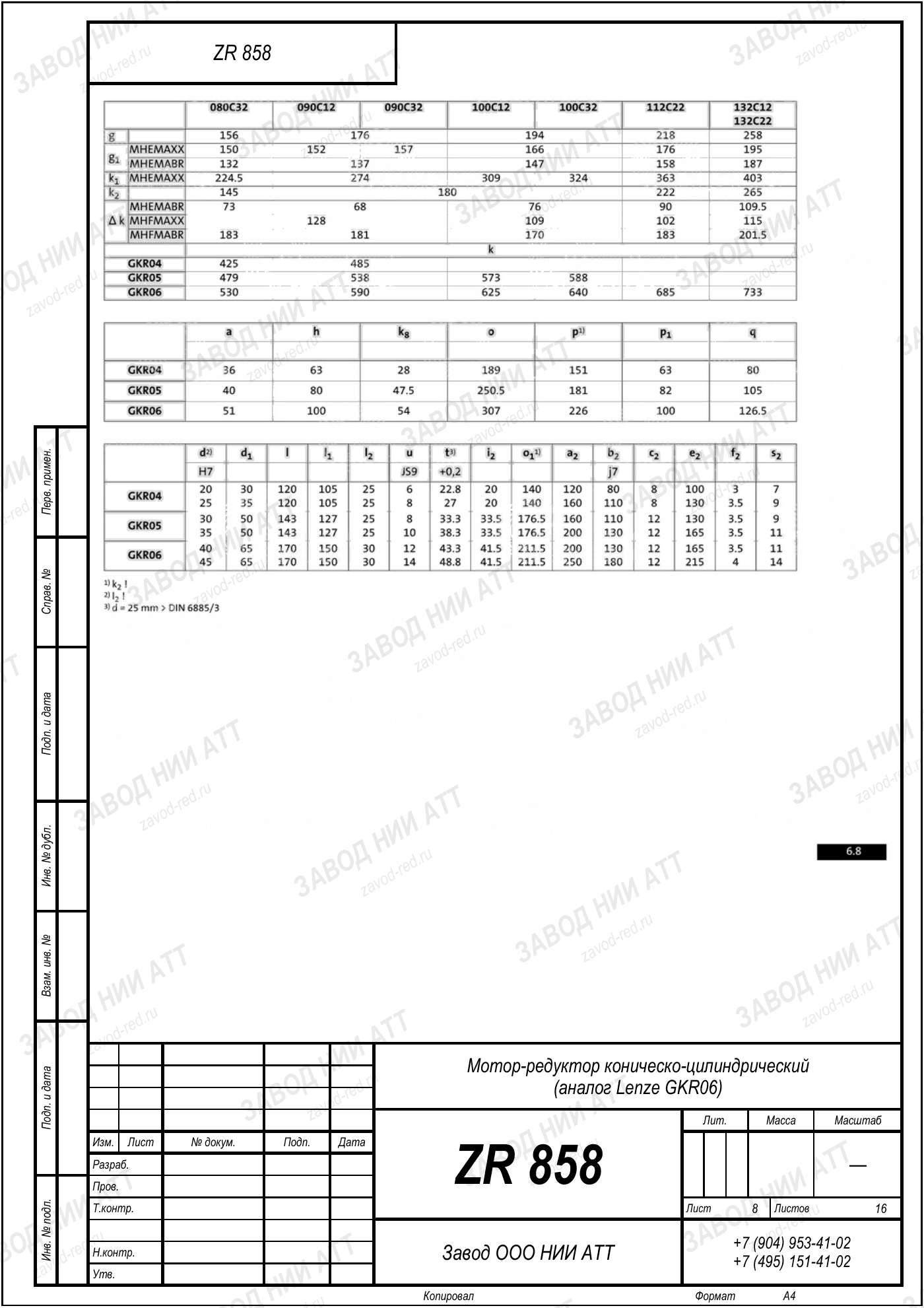

Габаритный и присоединительный чертёж модели Lenze GKR 06 — нажмите на лист, чтобы увеличить. Листов: 16. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Lenze GKR 06 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | GKR | конструктивный признак всей линейки: редуктор коническо-цилиндрический |
|---|---|---|
| Типоразмер | 06 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Передаточное число | i=76,56 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 0,55 кВт | мотор именно этой позиции; по модели он подбирается в пределах 0,1–5,5 кВт |
| Момент на выходе | 295 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 06, GSS 06, GKS 06, GST 06 | другие обозначения этого производителя |
| Обозначения модели | GKR 06, GKS 06, GSS 06 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 76,56 — отсюда 18 об/мин на выходе, и мощность двигателя 0,55 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Этой позиции отвечает ZR 858 — соответствие считаем по нагрузке, а не по таблице кодов.
Производитель обозначает эту машину как GKR 06, GKS 06, GSS 06 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: GKR06, GKS06, GSS06. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 06 у производителя есть обозначения GFL 06, GSS 06, GKS 06, GST 06 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL06, GSS06, GKS06, GST06. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 858 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
В ряду Lenze GKR 06 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Присоединительные размеры у ZR 858 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Один типоразмер Lenze GKR 06, разные обороты и момент на выходном валу:
На выходном валу 18 об/мин при стандартных 1450 об/мин на входе. Передаточное 76,56 — это отношение входной скорости к выходной.
Номинальный момент на выходе 295 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,55 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 858 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 18 об/мин — от них и пляшите при подборе Lenze GKR 06.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
У Lenze GKR 06 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 18 об/мин на выходе и момент 295 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 858.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKR 06 · 0,55 кВт, i=76,56 (эта позиция) | ZR 858 |
| Lenze GKR 06 · прочие исполнения (0,1–5,5 кВт, i=6,57–145,14) | ZR 858 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
