Позиция Lenze GKR 05 i=104,37 с двигателем 0,18 кВт относится к тихоходное исполнениям ряда: 8,3 об/мин при моменте 205 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Скорость этой позиции востребована в приводах густых сред: шнеки, скребковые транспортёры, мешалки. Момент высокий: рабочая зона — привод тяжёлых элеваторов и цепных транспортёров, но сверьте сечение ответного вала — на таком моменте ломается именно он.
Что даёт эта позиция на машине. При 8,3 об/мин и моменте 205 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,09 м/с при тяговом усилии 2050 Н; через шкив ⌀160 мм на выходной вал придёт около 2562 Н радиальной нагрузки. 0,18 кВт на 380 В — это примерно 0,6 А в рабочем режиме, посадка — фланец IEC 63. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. На один оборот тихоходного вала уходит 7,2 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Не подошло это передаточное — в ряду Lenze GKR 05 их 29, от 5,81 до 131,87. Это исполнение 27-е по счёту: следующая ступень вниз по скорости — i=121,48 (12 об/мин), вверх — i=90,86 (16 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,18 кВт — 2-я мощность из 10. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Оригинал Lenze GKR 05 везём под заказ. Наш ZR 848 повторяет посадочные размеры — основание и обвязка остаются прежними.

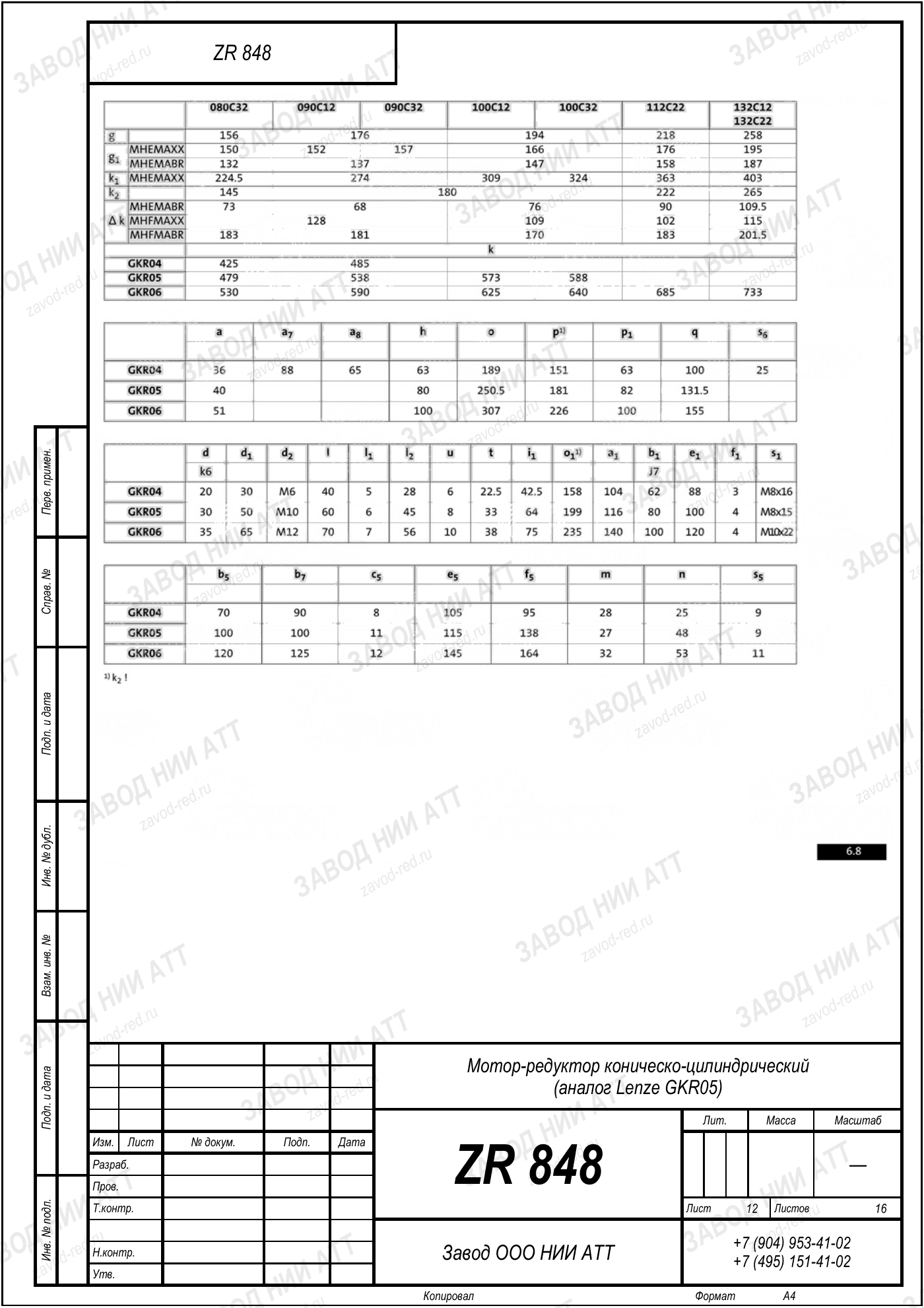

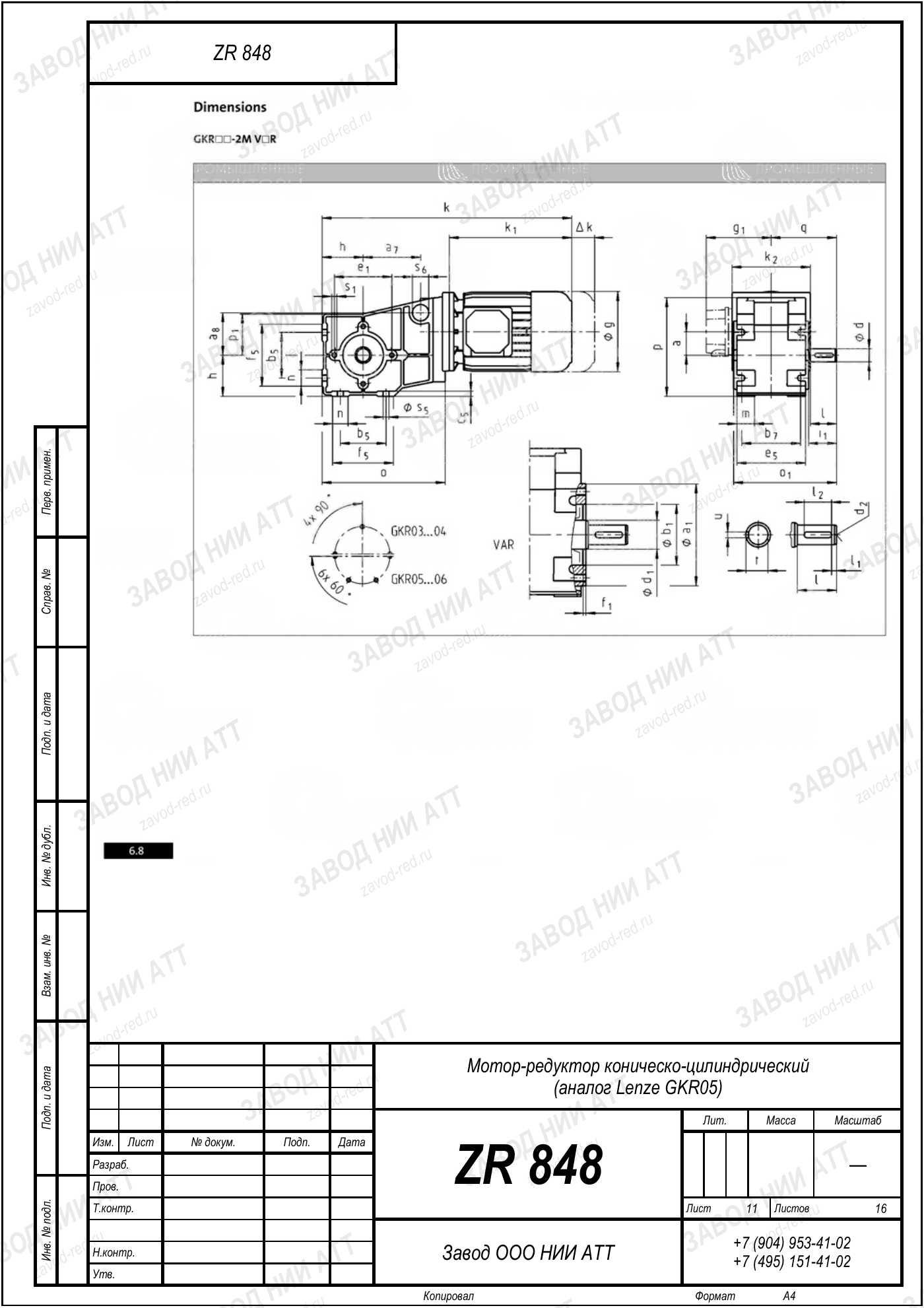

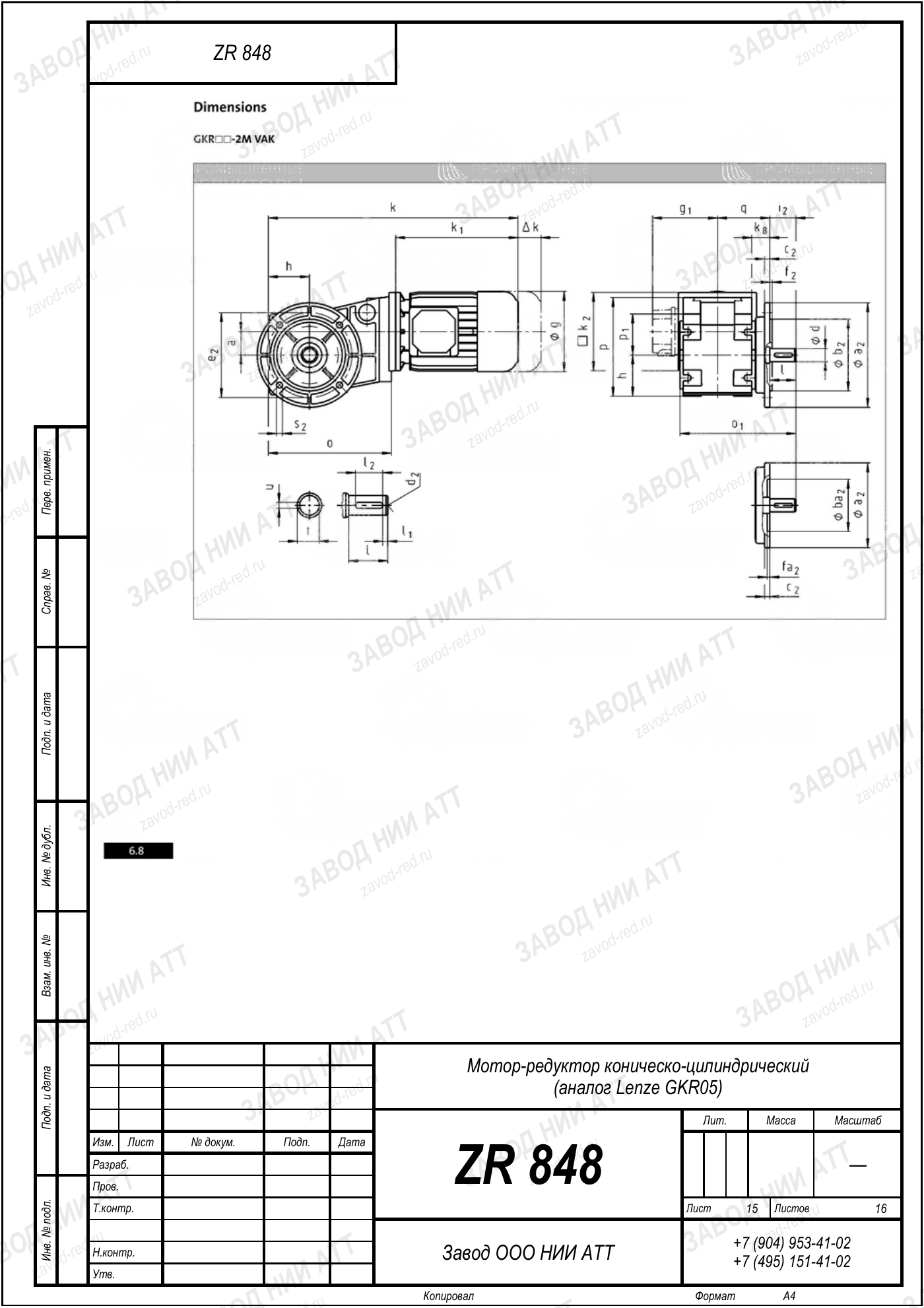

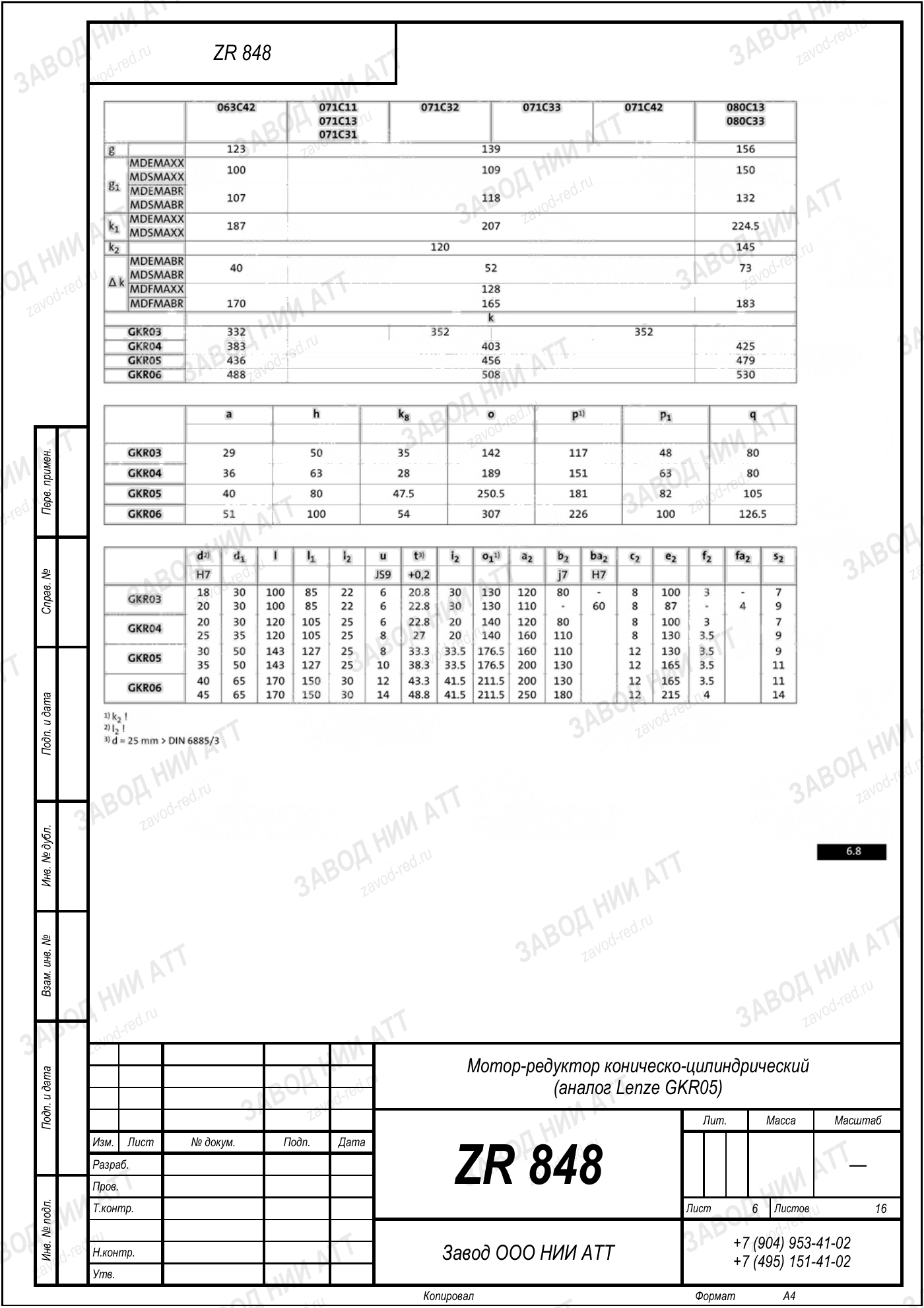

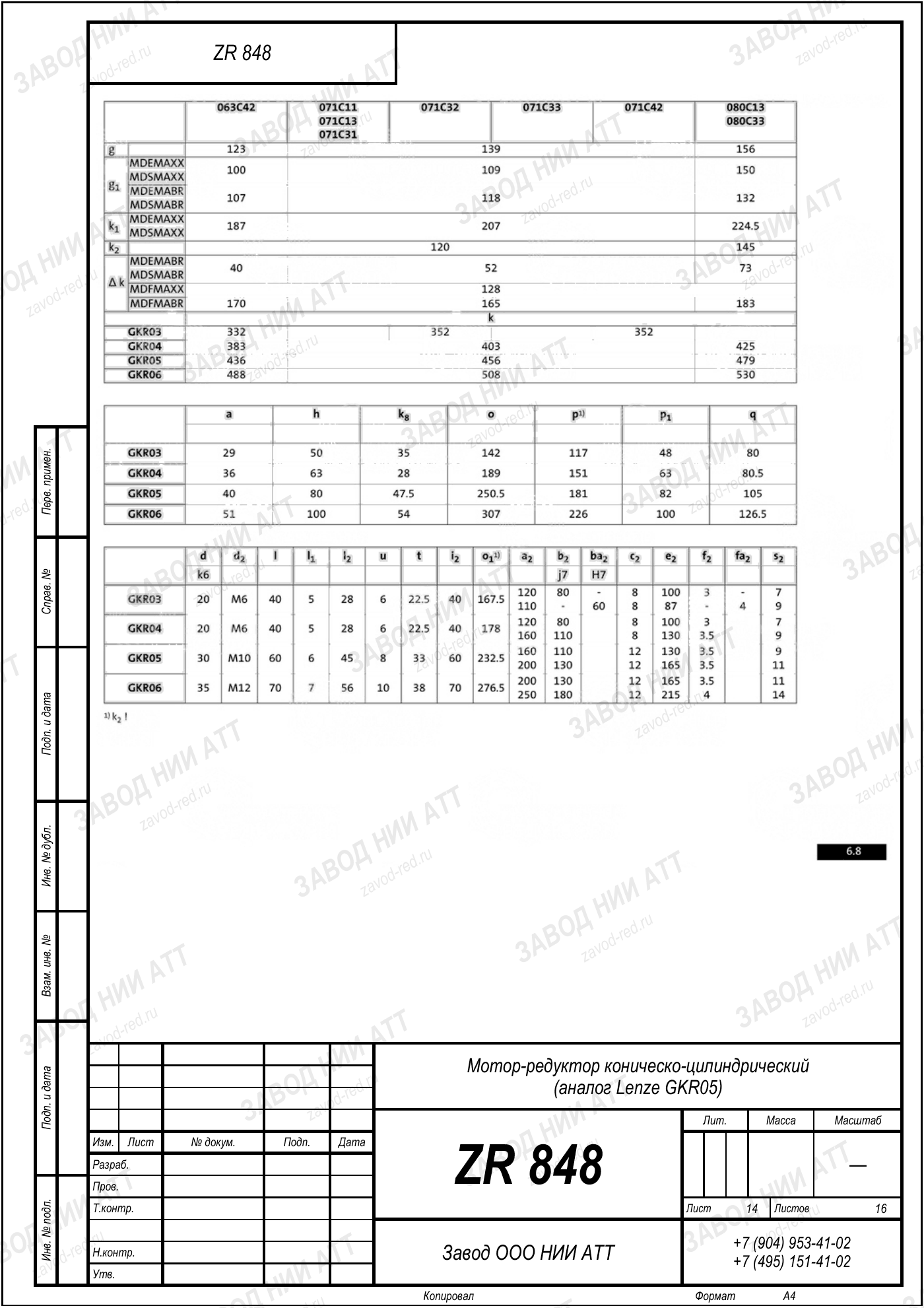

Габаритный и присоединительный чертёж модели Lenze GKR 05 — нажмите на лист, чтобы увеличить. Листов: 16. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Lenze GKR 05 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | GKR | показывает, какая передача внутри корпуса — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 05 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=104,37 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 0,18 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–3 кВт |
| Момент на выходе | 205 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GKS 05, GSS 05, GFL 05, GST 05 | другие обозначения этого производителя |
| Обозначения модели | GKR 05, GKS 05, GSS 05 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 104,37 — отсюда 8,3 об/мин на выходе, и мощность двигателя 0,18 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Соответствие в нашей номенклатуре — ZR 848, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как GKR 05, GKS 05, GSS 05 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: GKR05, GKS05, GSS05. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 05 у производителя есть обозначения GKS 05, GSS 05, GFL 05, GST 05 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GKS05, GSS05, GFL05, GST05. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 848 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
У Lenze GKR 05 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
ZR 848 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
Масло, уплотнения, периодичность осмотра — под тихоходное исполнение всё это считают отдельно. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
Ближайшие передаточные в ряду Lenze GKR 05 — габарит общий, обороты на выходе другие:
На выходном валу 8,3 об/мин при стандартных 1450 об/мин на входе. Передаточное 104,37 — это отношение входной скорости к выходной.
Номинальный момент на выходе 205 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,18 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
Присоединительные размеры ZR 848 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Сравните 8,3 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Lenze GKR 05.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Ряд Lenze GKR 05 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — тихоходное исполнение: 8,3 об/мин на выходе и момент 205 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 848.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKR 05 · 0,18 кВт, i=104,37 (эта позиция) | ZR 848 |
| Lenze GKR 05 · прочие исполнения (0,1–3 кВт, i=5,81–131,87) | ZR 848 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
