Перед вами среднескоростное исполнение ряда Lenze GKR 04: i=23,36 с двигателем 0,37 кВт, выход 59 об/мин при моменте 60 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Применение — насосов, барабанов, намотчиков, вальцов. Момент средний, чего достаточно для конвейеров до метра шириной и перемешивающих устройств; при подборе консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Что даёт эта позиция на машине. При 59 об/мин и моменте 60 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,62 м/с при тяговом усилии 600 Н; через шкив ⌀160 мм на выходной вал придёт около 750 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 0,37 кВт нужен и фланец IEC 71 по посадке, и линия, держащая 1,1 А при 380 В. Не сойдётся одно из двух — привод не пустят. Тихоходный вал проворачивается за 1 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Под нужные обороты у Lenze GKR 04 есть из чего выбрать: 27 передаточных, от 5,36 до 106,38. Это исполнение 13-е по счёту: следующая ступень вниз по скорости — i=24,99 (58 об/мин), вверх — i=20,19 (72 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,37 кВт — 4-я мощность из 10. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Эту позицию закрываем двумя путями: поставкой оригинала Lenze GKR 04 и нашим ZR 838 с теми же присоединительными размерами.

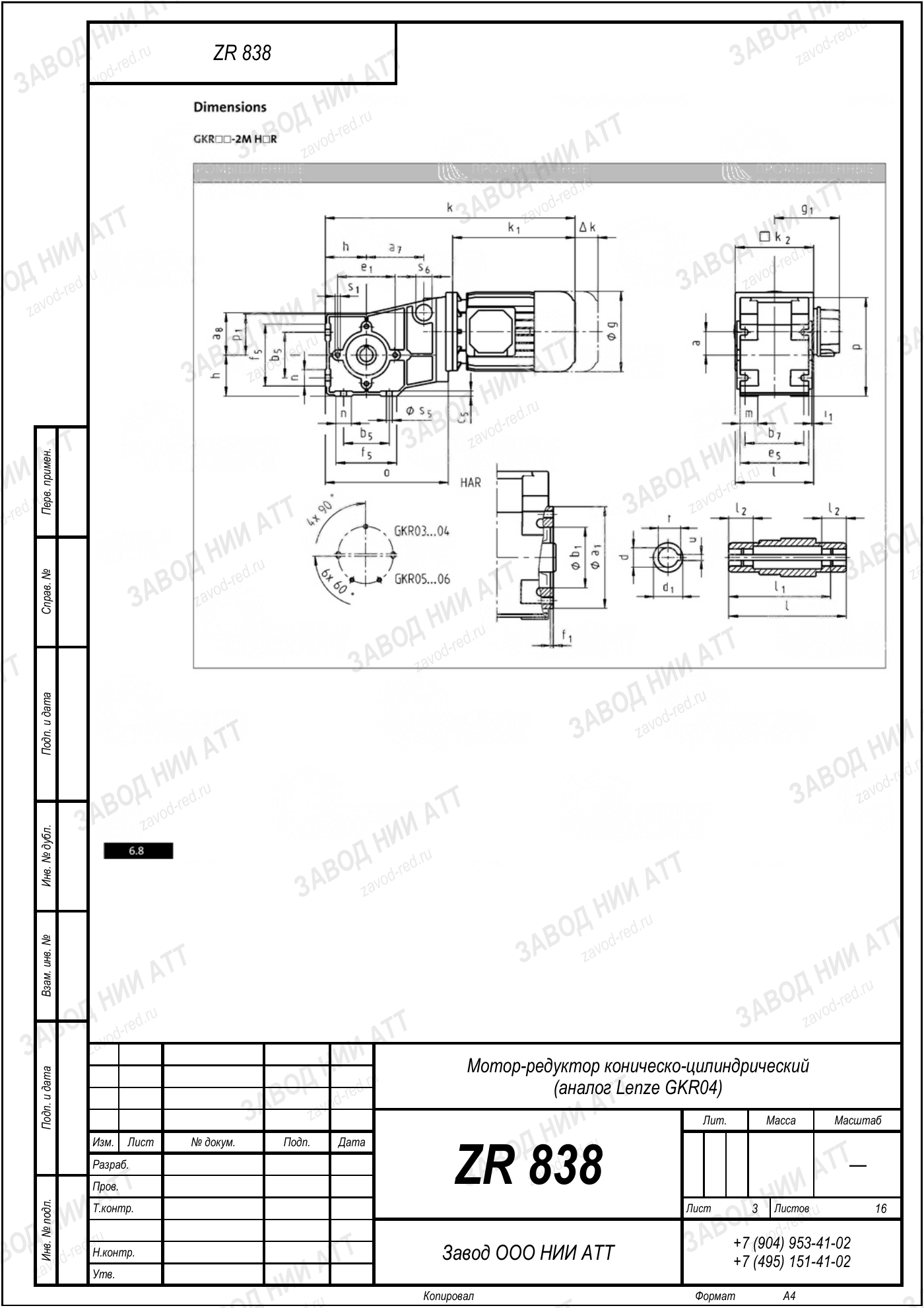

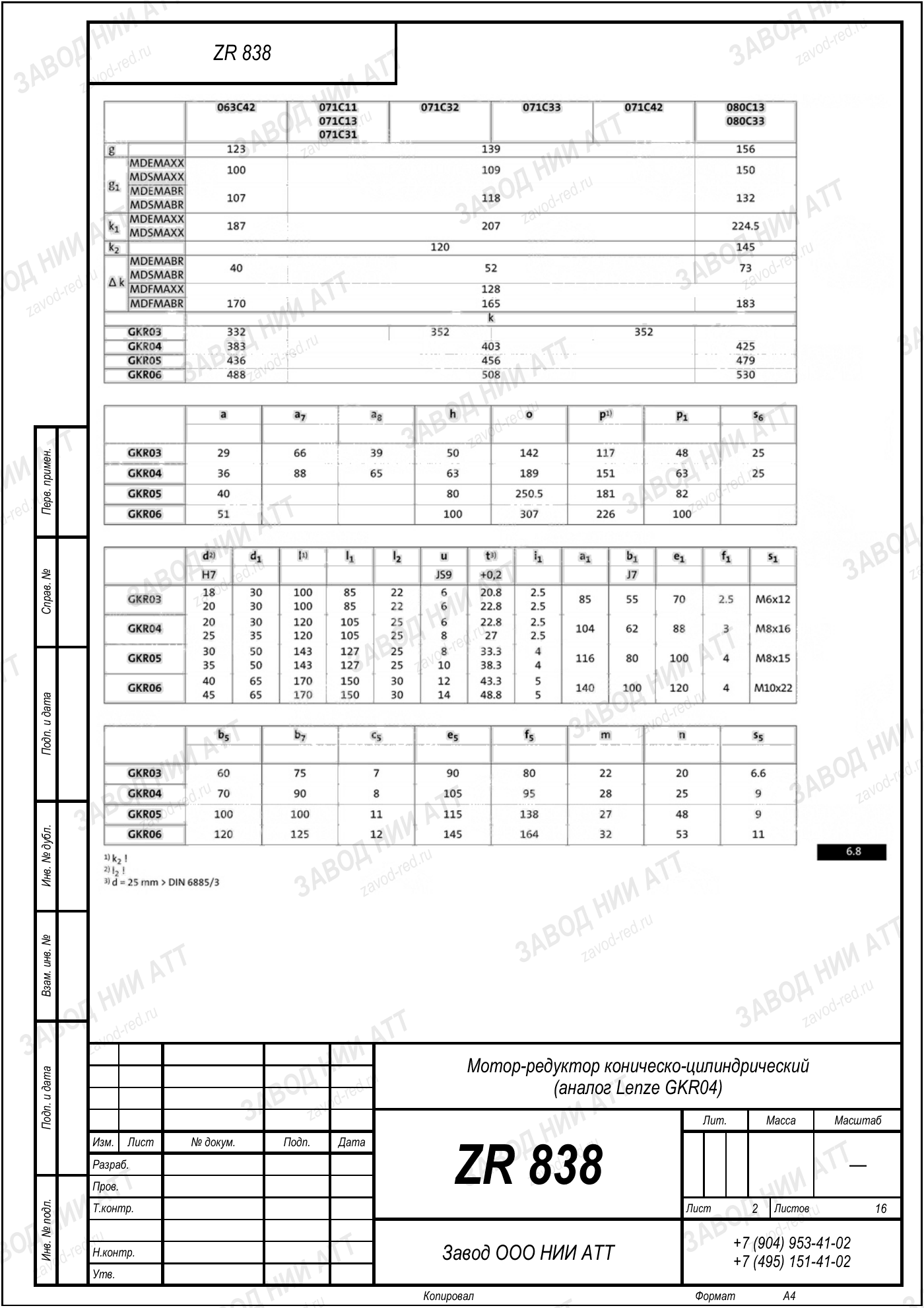

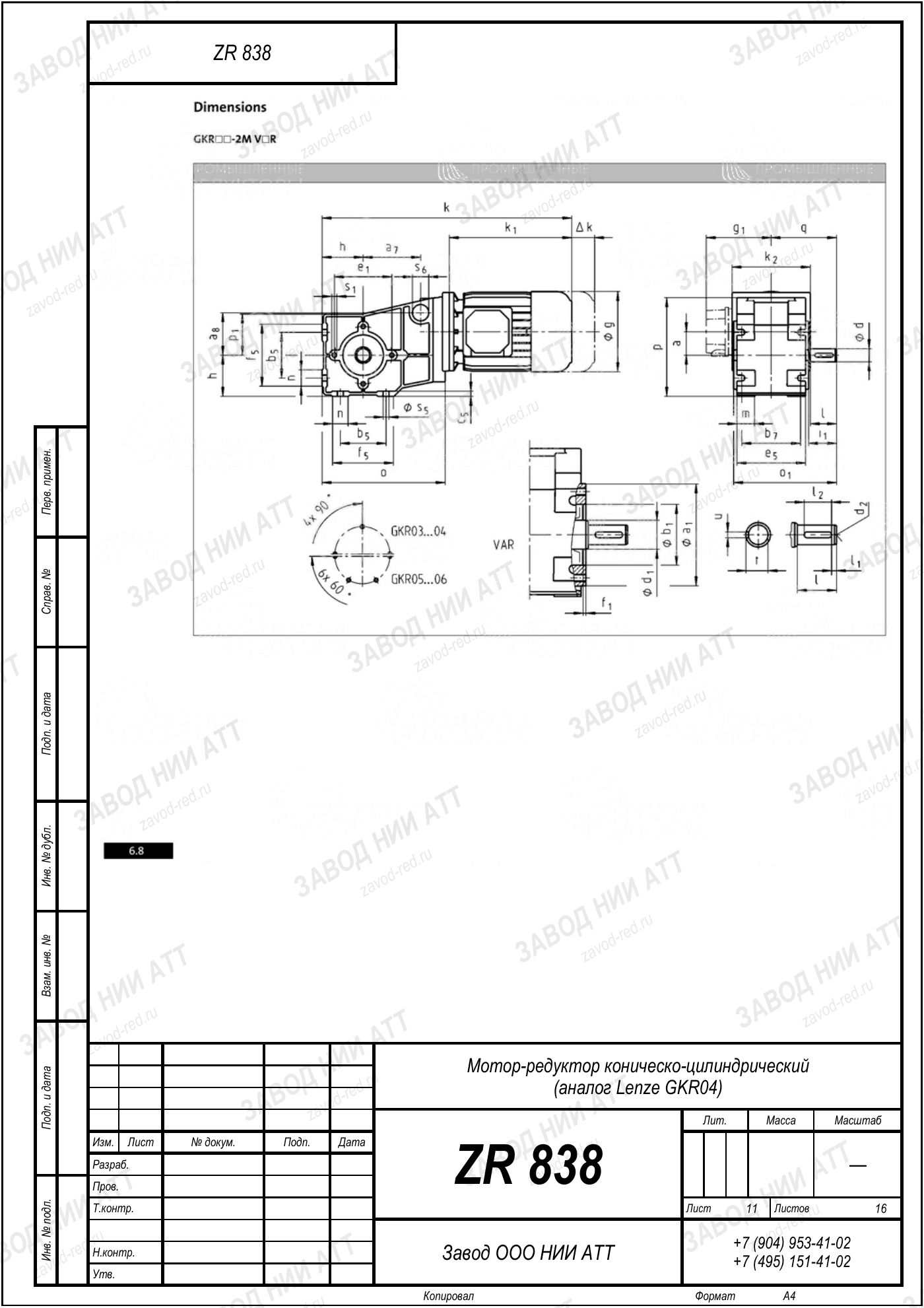

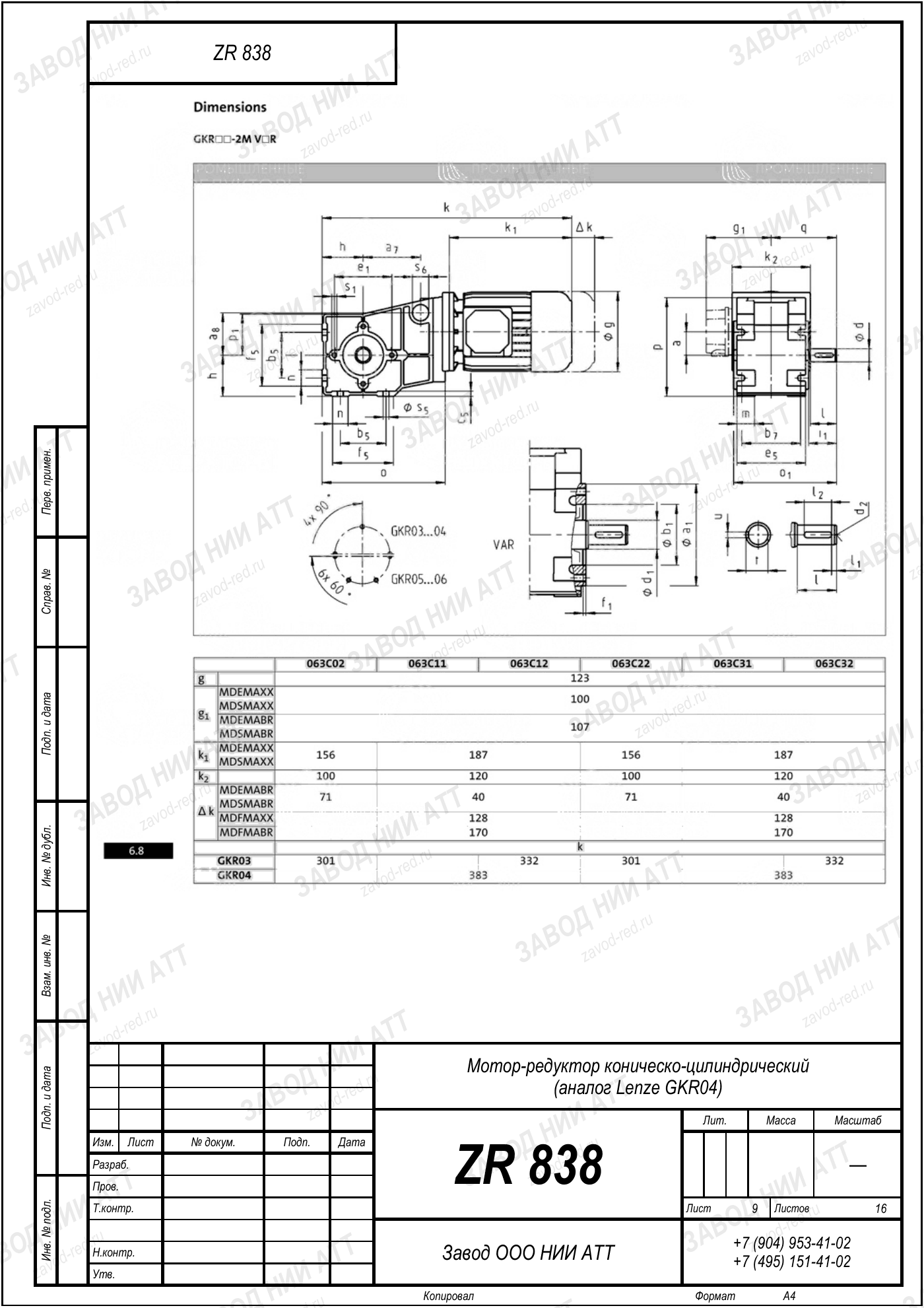

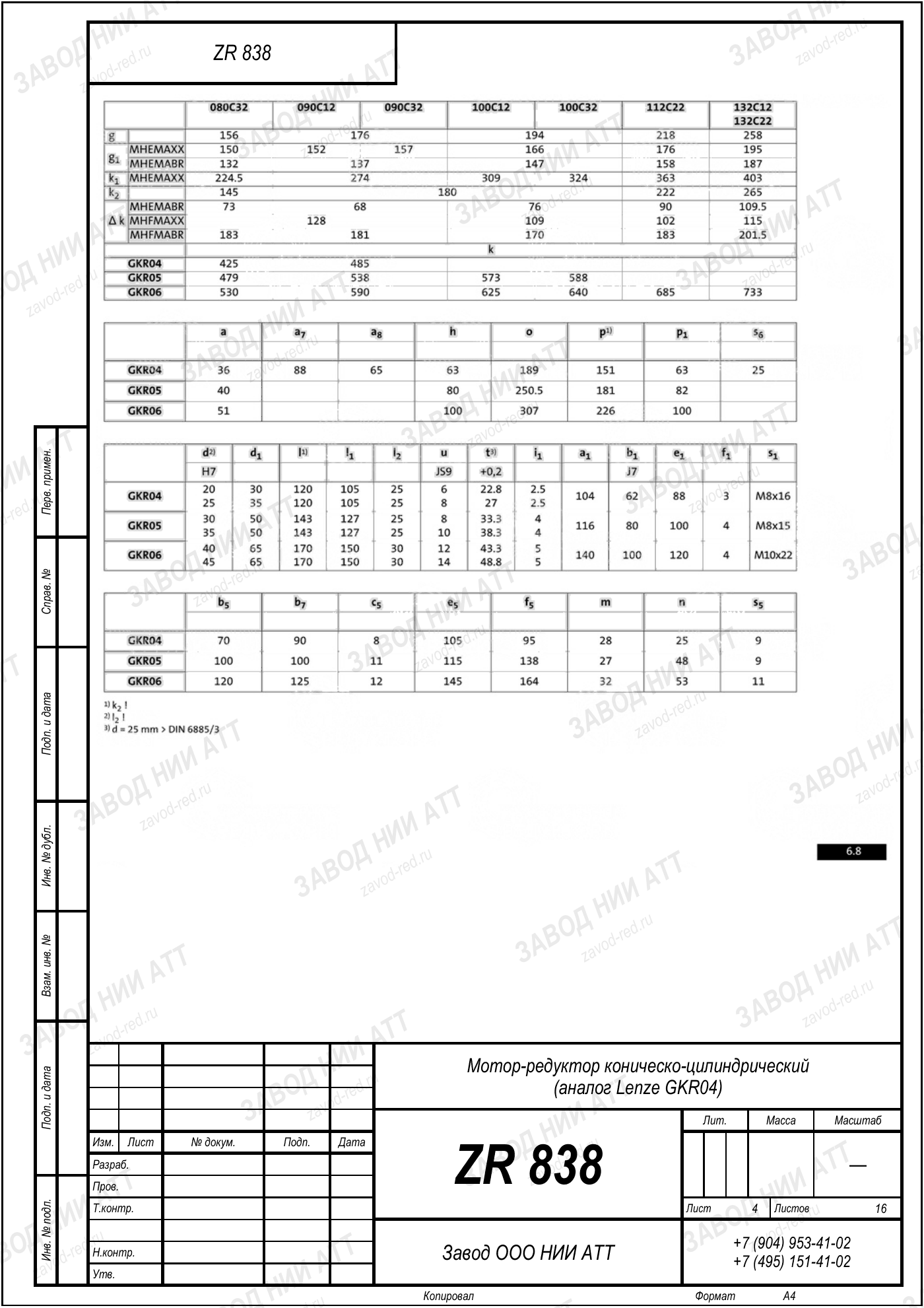

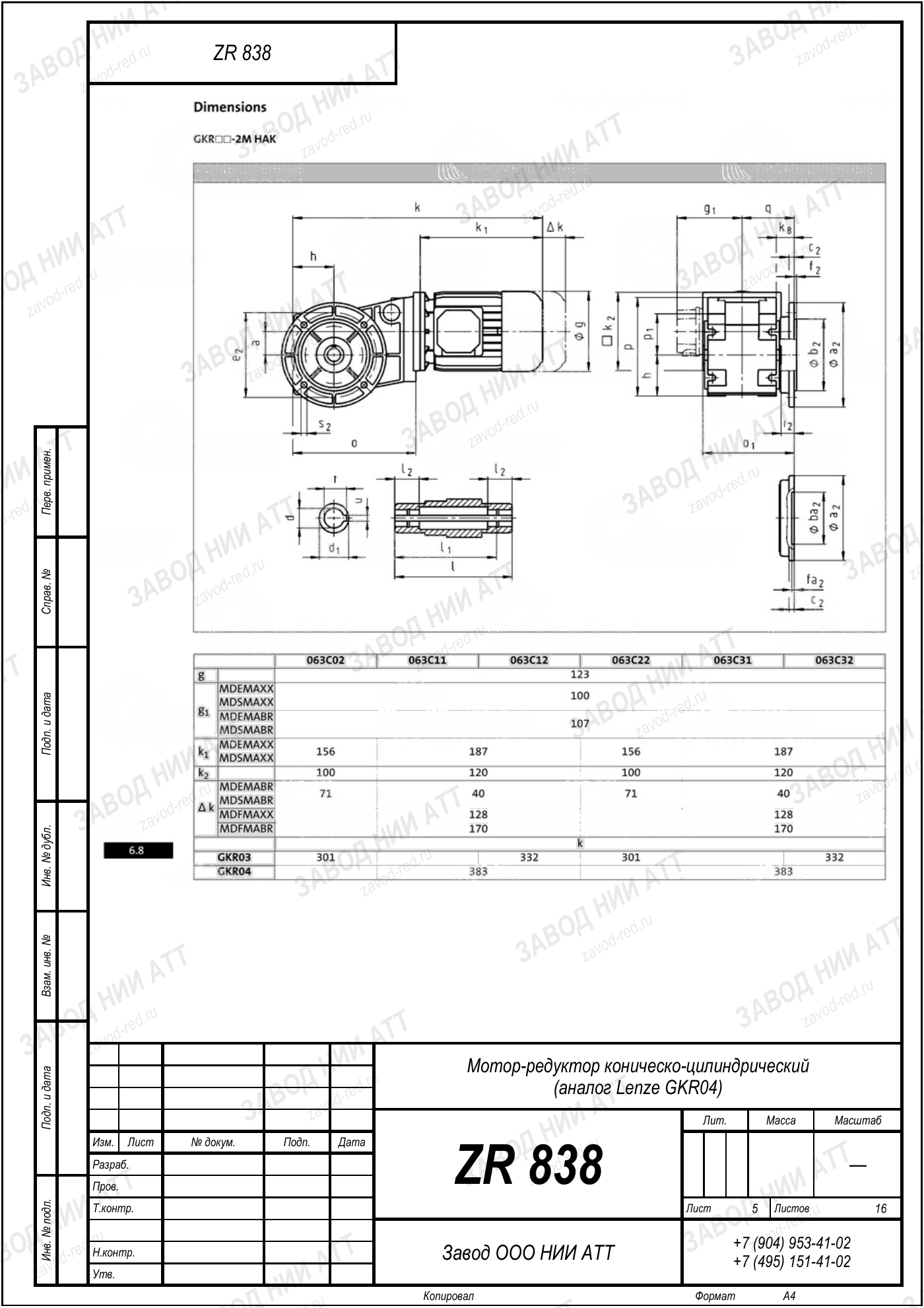

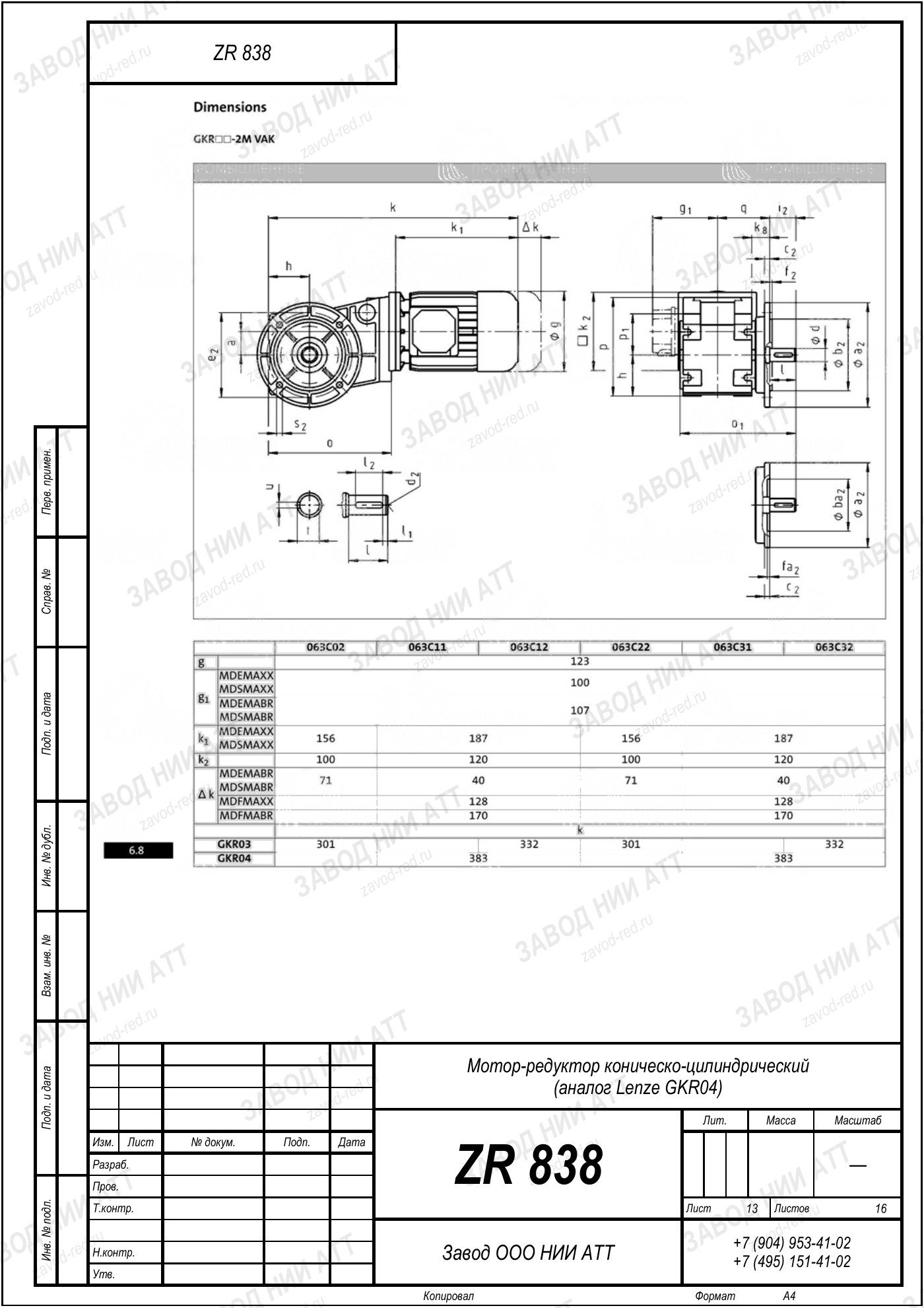

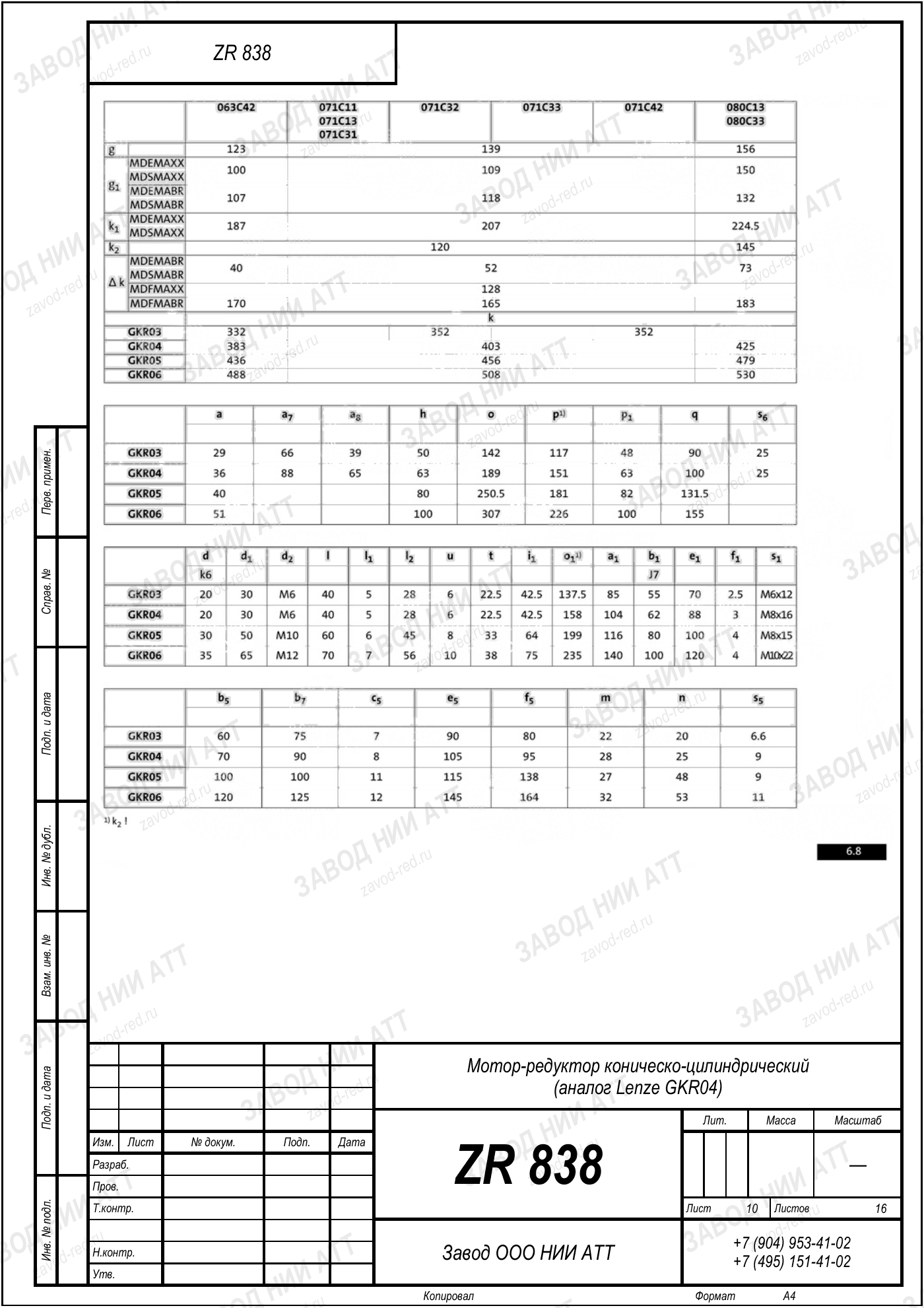

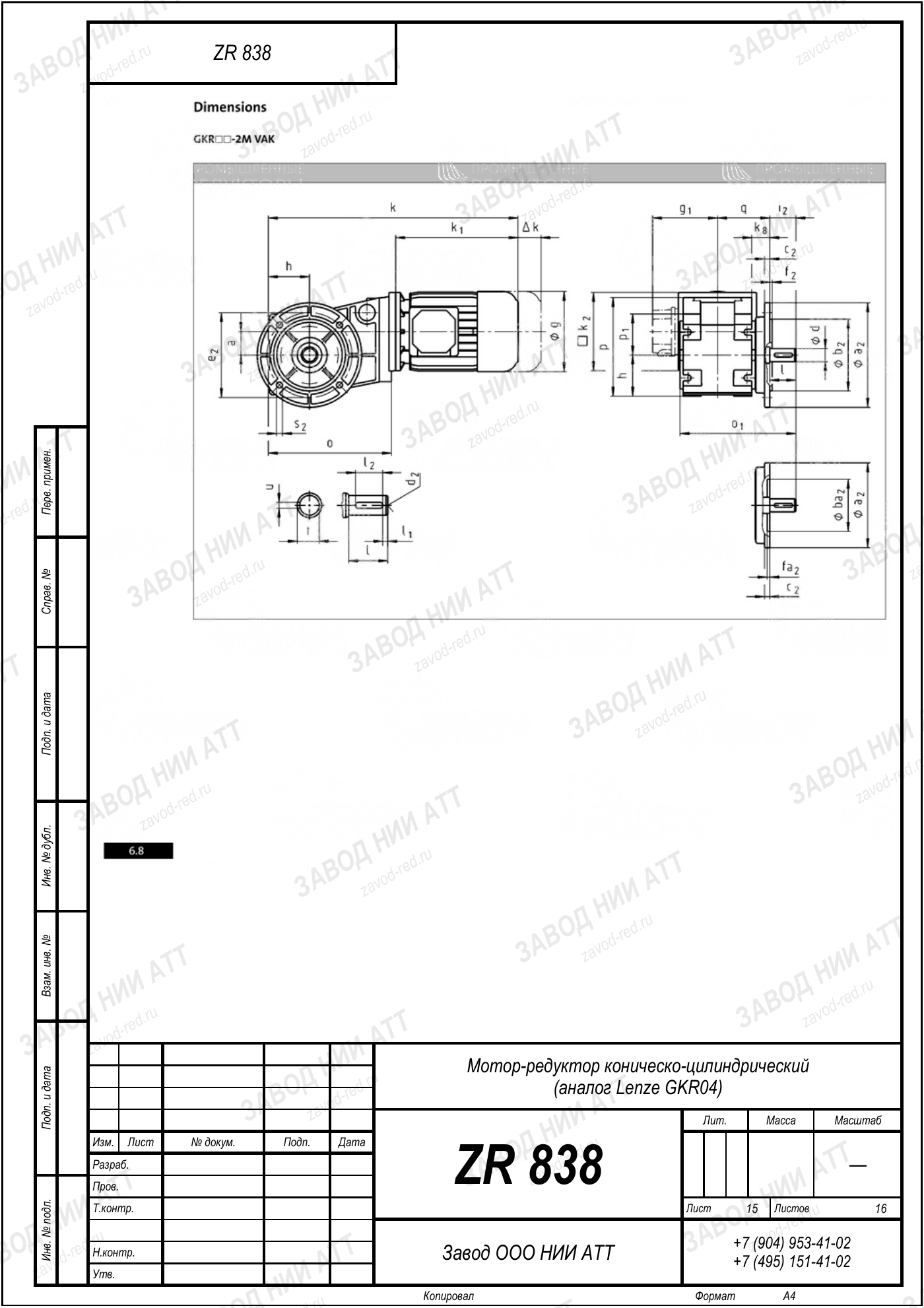

Габаритный и присоединительный чертёж модели Lenze GKR 04 — нажмите на лист, чтобы увеличить. Листов: 16. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Lenze GKR 04 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | GKR | кинематическая схема редуктора — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 04 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=23,36 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 0,37 кВт | для этой позиции; вся линейка модели укладывается в 0,1–3 кВт |
| Момент на выходе | 60 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 04, GSS 04, GKS 04 | другие обозначения этого производителя |
| Обозначения модели | GKR 04, GKS 04, GSS 04 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 23,36 — отсюда 59 об/мин на выходе, и мощность двигателя 0,37 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
По нашему ряду это ZR 838; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как GKR 04, GKS 04, GSS 04 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: GKR04, GKS04, GSS04. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 04 у производителя есть обозначения GFL 04, GSS 04, GKS 04 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL04, GSS04, GKS04. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 838 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Заказ по одному названию Lenze GKR 04 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Наш ZR 838 встаёт на то же основание; сверяем момент, обороты и вылет вала.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
В паспорте смотрите строку именно этой позиции: исполнение среднескоростное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
В обозначении Lenze GKR 04 меняется передаточное число — габарит и крепление прежние:
На выходном валу 59 об/мин при стандартных 1450 об/мин на входе. Передаточное 23,36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 60 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Формально да, но это уже другой расчёт: под 0,37 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Для монтажа меняется только шильдик: ZR 838 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Ключ — передаточное число. Оно фиксирует 59 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Внешне позиции Lenze GKR 04 не различить: разница внутри, в передаче. Эта позиция — среднескоростное исполнение: 59 об/мин на выходе и момент 60 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 838.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKR 04 · 0,37 кВт, i=23,36 (эта позиция) | ZR 838 |
| Lenze GKR 04 · прочие исполнения (0,1–3 кВт, i=5,36–106,38) | ZR 838 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
