Ступень i=25,3 в корпусе Lenze GFL 14 с двигателем 90 кВт даёт 58 об/мин при моменте 14700 Н·м; по классу это среднескоростное исполнение. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Обороты этой позиции идут в приводы барабанных машин, насосов и наматывателей. По моменту ряд предельный — хватает для крупных валков и приводов с ударной нагрузкой, и всё же без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Что даёт эта позиция на машине. При 58 об/мин и моменте 14700 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,61 м/с при тяговом усилии 147000 Н; через шкив ⌀200 мм на выходной вал придёт около 147000 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 165 А, а не по табличным 90 кВт; на посадку это не влияет, фланец остаётся IEC 280. Тихоходный вал проворачивается за 1 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Ряд по Lenze GFL 14 перекрывает 4,68…170,83 — это 30 ступеней. Это исполнение 15-е по счёту: следующая ступень вниз по скорости — i=26,86 (54 об/мин), вверх — i=24,57 (59 об/мин). По двигателю ряд идёт от 5,5 до 90 кВт, здесь 90 кВт — 13-я мощность из 13. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Lenze GFL 14 поставляем под заказ; наш аналог — ZR 6126, встаёт на штатное место без переделки рамы.

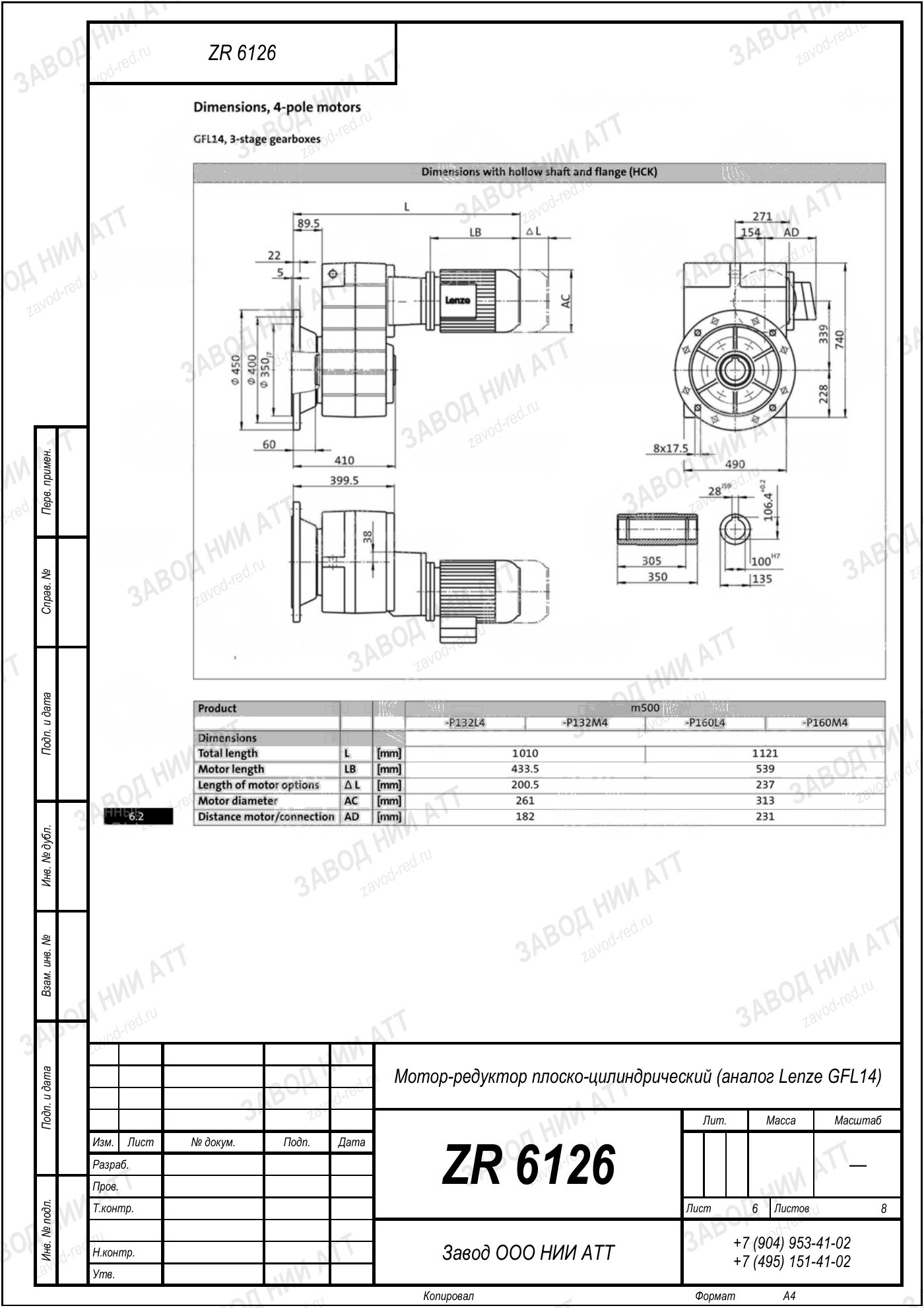

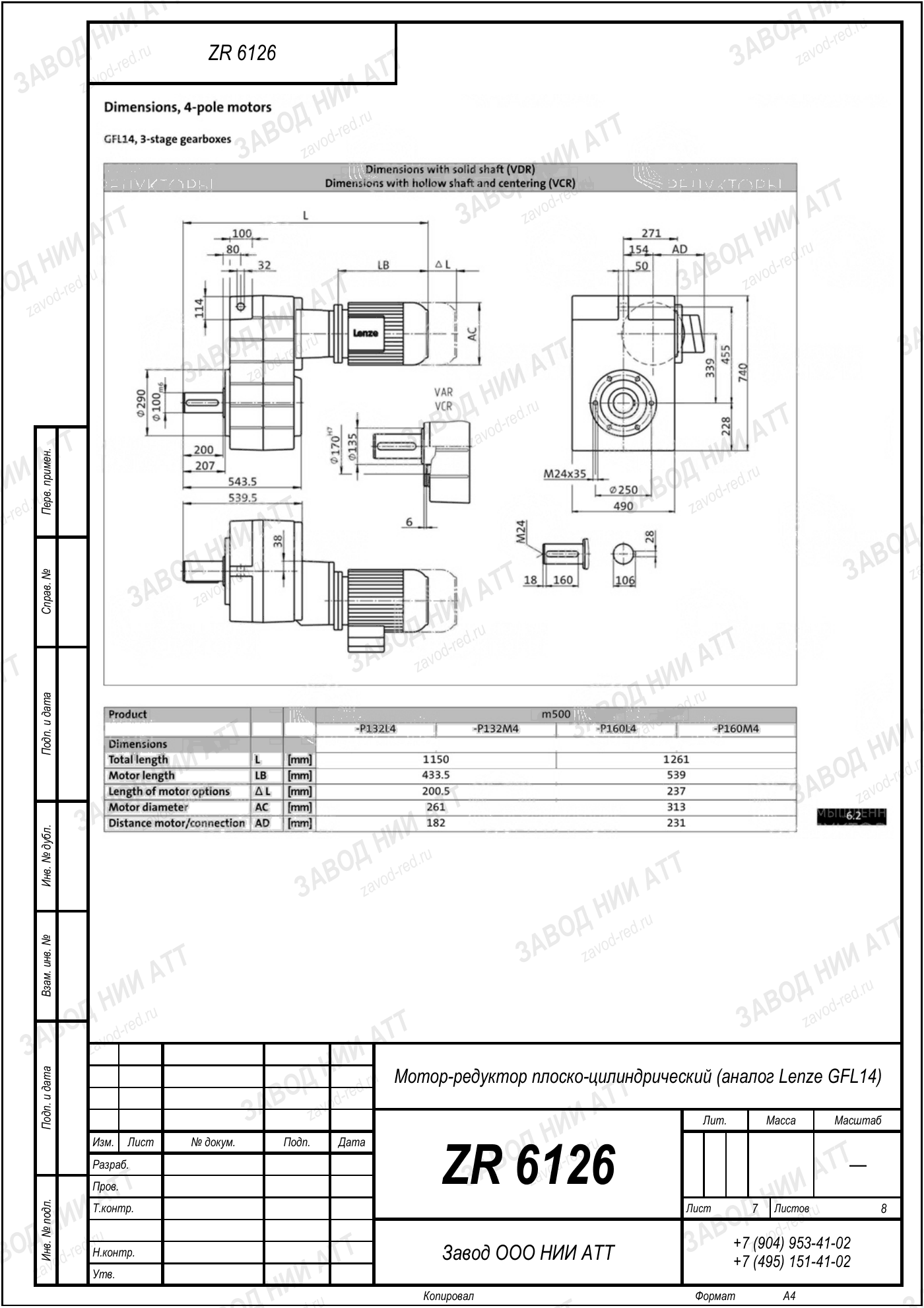

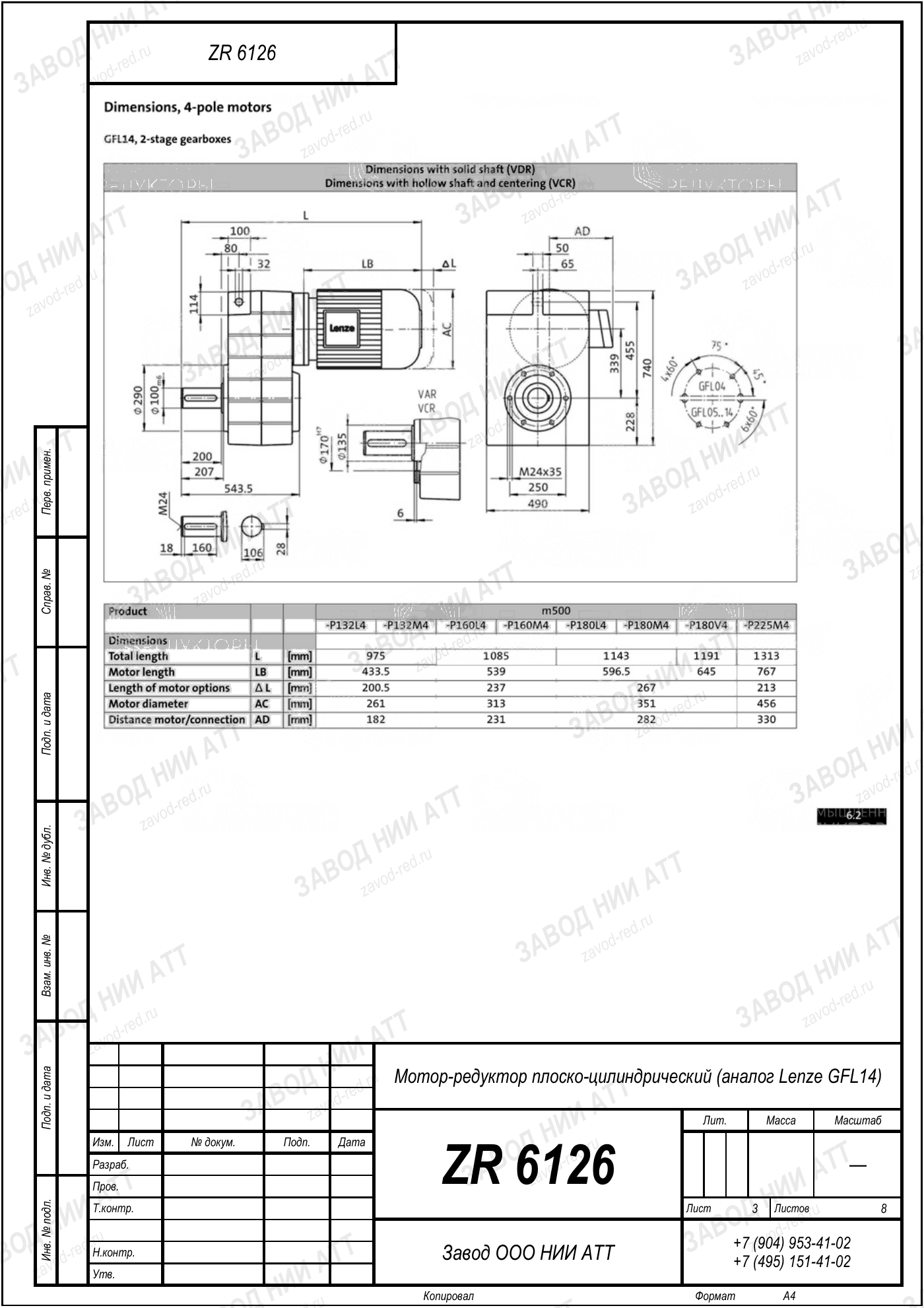

Габаритный и присоединительный чертёж модели Lenze GFL 14 — нажмите на лист, чтобы увеличить. Листов: 8. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Lenze GFL 14 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | GFL | кинематическая схема редуктора — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 14 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=25,3 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 90 кВт | задаёт момент на выходе этой позиции; вилка по модели — 5,5–90 кВт |
| Момент на выходе | 14700 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GKS 14, GST 14 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 25,3 — отсюда 58 об/мин на выходе, и мощность двигателя 90 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
В нашей номенклатуре этой позиции соответствует ZR 6126: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 14 у производителя есть обозначения GKS 14, GST 14 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GKS14, GST14. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 6126 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У Lenze GFL 14 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Геометрия у ZR 6126 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Не переносите сюда сроки соседа по ряду — среднескоростное исполнение изнашивается иначе. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Соседи Lenze GFL 14 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 58 об/мин при стандартных 1450 об/мин на входе. Передаточное 25,3 — это отношение входной скорости к выходной.
Номинальный момент на выходе 14700 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 90 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Сверлить и резать под ZR 6126 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Ключ — передаточное число. Оно фиксирует 58 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
По названию Lenze GFL 14 исполнение не определить — нужны числа. Эта позиция — среднескоростное исполнение: 58 об/мин на выходе и момент 14700 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
ZR 6126 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GFL 14 · 90 кВт, i=25,3 (эта позиция) | ZR 6126 |
| Lenze GFL 14 · прочие исполнения (5,5–90 кВт, i=4,68–170,83) | ZR 6126 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
