Позиция Lenze GFL 11 i=19,2 с двигателем 30 кВт относится к среднескоростное исполнениям ряда: 77 об/мин при моменте 3730 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Применение — центробежных насосов, намоточных устройств и вальцов. Момент предельный, чего достаточно для прокатных валков и приводов с частыми ударами; при подборе без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Что даёт эта позиция на машине. При 77 об/мин и моменте 3730 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 1,27 м/с при тяговом усилии 23683 Н; через шкив ⌀200 мм на выходной вал придёт около 37300 Н радиальной нагрузки. Двигатель 30 кВт с фланцем IEC 200 тянет 57 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Скорость ленты проще считать от оборота: 0,8 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Выходные обороты задаёт передаточное — у Lenze GFL 11 их 64, от 6,22 до 14767. Это исполнение 9-е по счёту: следующая ступень вниз по скорости — i=21,76 (67 об/мин), вверх — i=16,58 (87 об/мин). По двигателю ряд идёт от 0,12 до 45 кВт, здесь 30 кВт — 18-я мощность из 20. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Lenze GFL 11 поставляем под заказ; наш аналог — ZR 6106, встаёт на штатное место без переделки рамы.

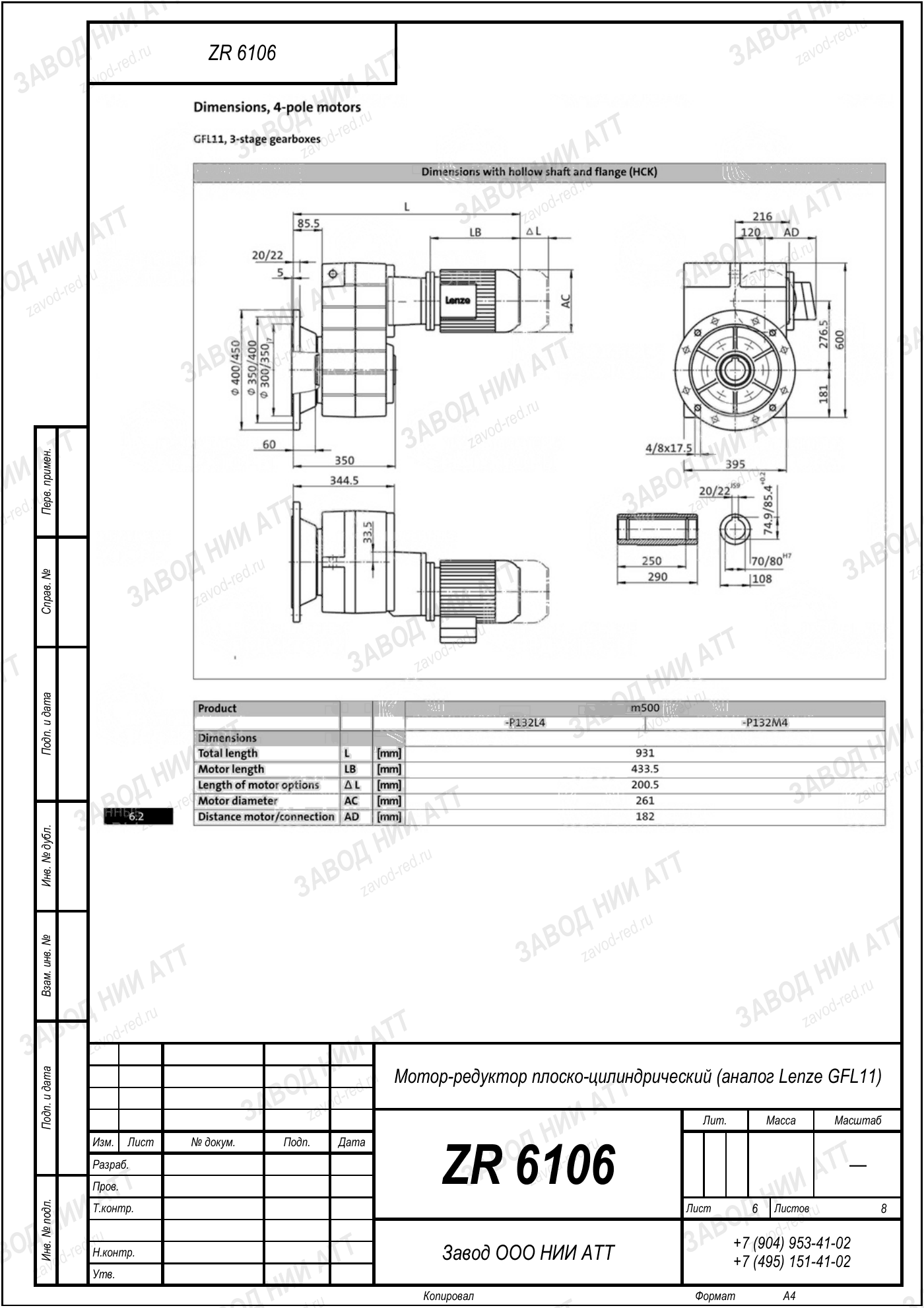

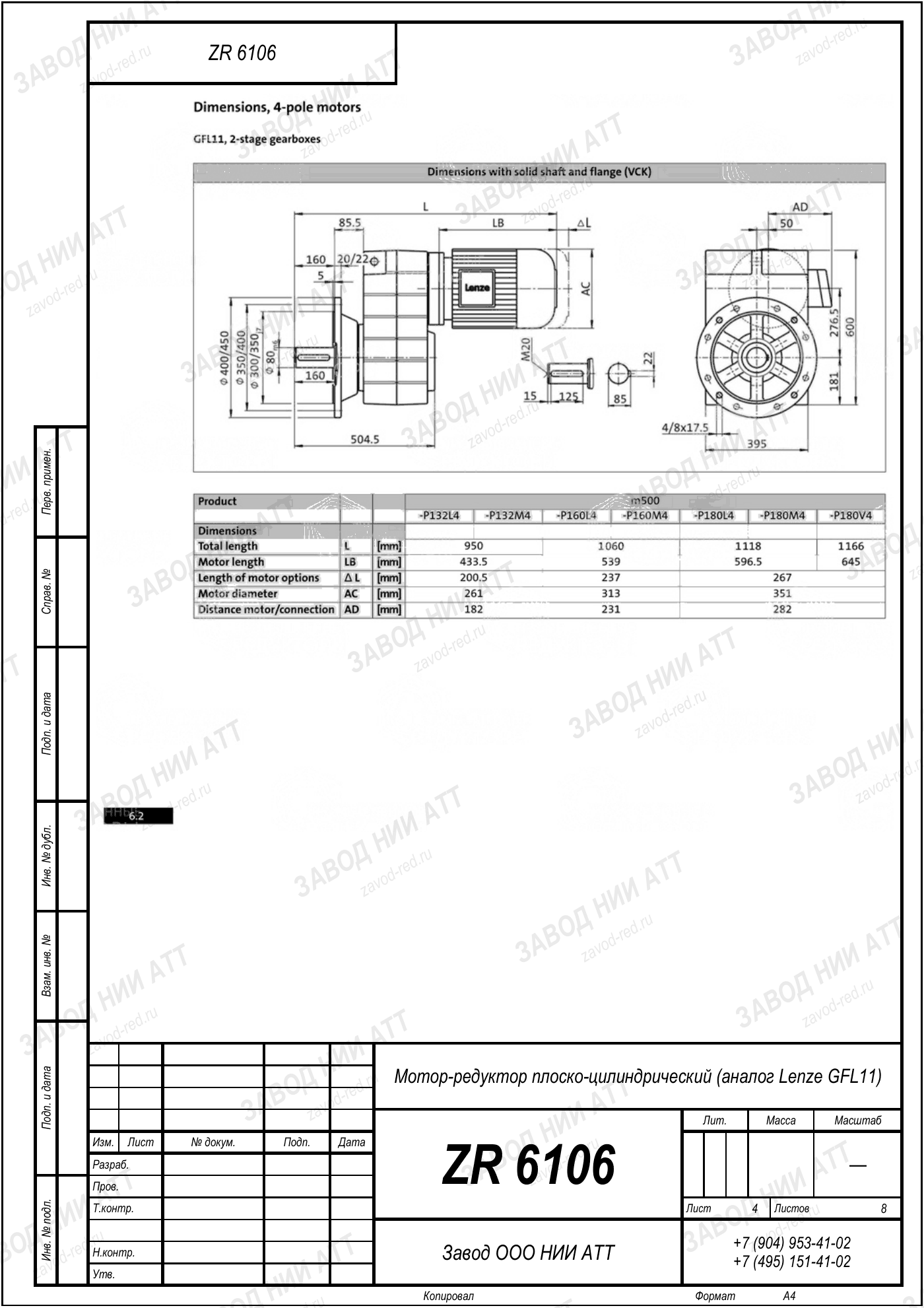

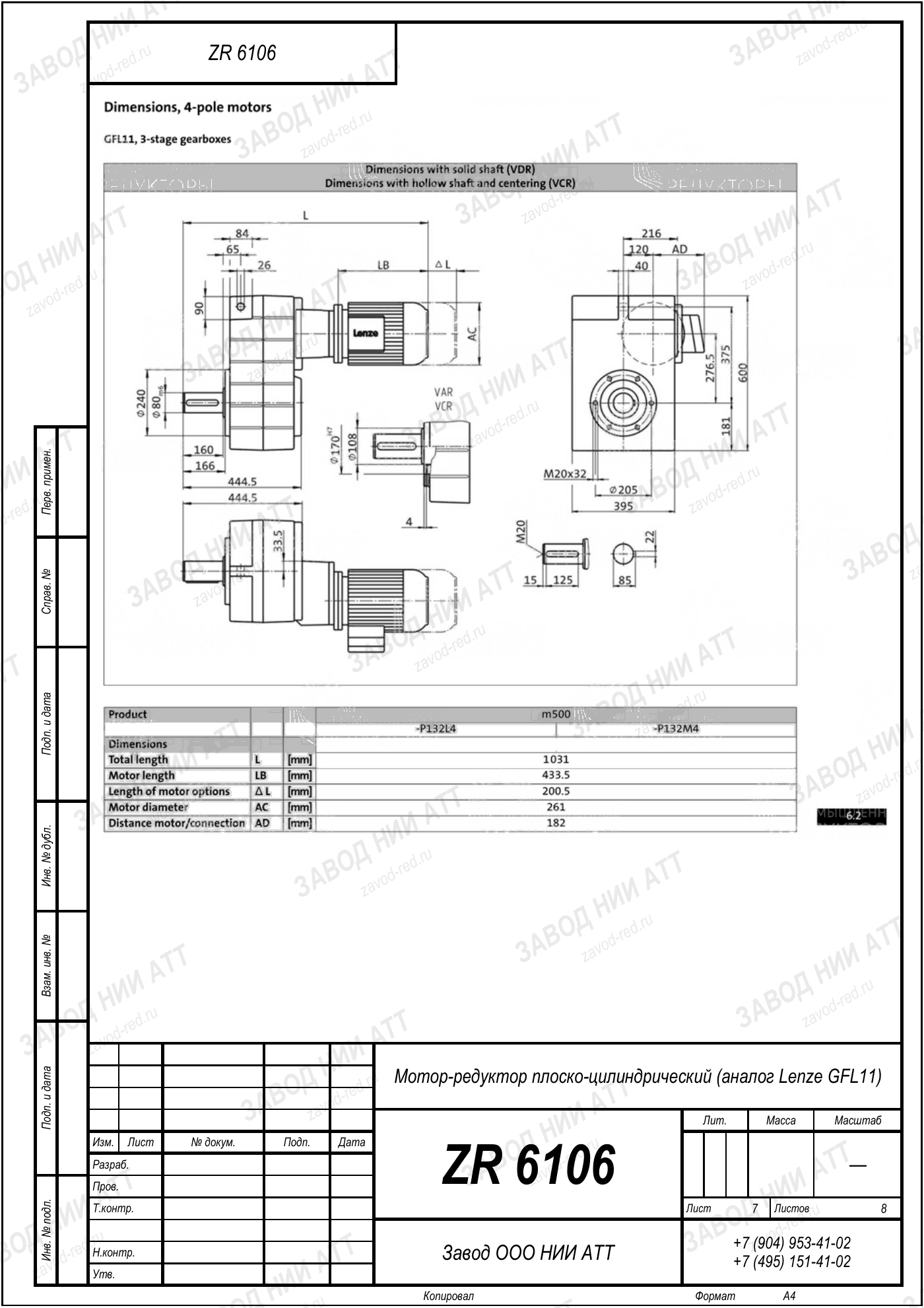

Габаритный и присоединительный чертёж модели Lenze GFL 11 — нажмите на лист, чтобы увеличить. Листов: 8. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Lenze GFL 11 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | GFL | одна серия — одна схема передачи, здесь плоско-цилиндрический |
|---|---|---|
| Типоразмер | 11 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=19,2 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 30 кВт | у этого исполнения; та же модель собирается и под см. модель |
| Момент на выходе | 3730 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GKS 11, GST 11 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 19,2 — отсюда 77 об/мин на выходе, и мощность двигателя 30 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Наш аналог: ZR 6106. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 11 у производителя есть обозначения GKS 11, GST 11 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GKS11, GST11. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6106 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
По размерам ZR 6106 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Масло, уплотнения, периодичность осмотра — под среднескоростное исполнение всё это считают отдельно. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Нужен другой момент на выходе — исполнения Lenze GFL 11 с соседним передаточным, корпус общий:
На выходном валу 77 об/мин при стандартных 1450 об/мин на входе. Передаточное 19,2 — это отношение входной скорости к выходной.
Номинальный момент на выходе 3730 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 30 кВт — пришлите данные, посчитаем.
Для монтажа меняется только шильдик: ZR 6106 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Lenze GFL 11 обороты другие: выше передаточное — медленнее вал и больше момент.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Каталог Lenze GFL 11 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднескоростное исполнение: 77 об/мин на выходе и момент 3730 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 6106.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GFL 11 · 30 кВт, i=19,2 (эта позиция) | ZR 6106 |
| Lenze GFL 11 · прочие исполнения (0,12–45 кВт, i=6,22–14767) | ZR 6106 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
