Lenze GFL 07 i=48,37 с двигателем 4 кВт — среднетихоходное исполнение. Выходной вал вращается со скоростью 29 об/мин при моменте 1300 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Скорость этой позиции востребована в приводах ленточных транспортёров, ковшовых элеваторов и питателей. Момент очень высокий: рабочая зона — привод дробилок, мельниц и крупных барабанных машин, но основание должно быть жёстким — реактивный момент разворачивает корпус.
Что даёт эта позиция на машине. При 29 об/мин и моменте 1300 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,38 м/с при тяговом усилии 10400 Н; через шкив ⌀200 мм на выходной вал придёт около 13000 Н радиальной нагрузки. Габарит по IEC у двигателя 4 кВт — 112, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 8,9 А от сети 380 В. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 2,1 с, быстрее делает только меньшее передаточное число.
Место в ряду. Ряд по Lenze GFL 07 перекрывает 4,28…281,71 — это 42 ступеней. Это исполнение 24-е по счёту: следующая ступень вниз по скорости — i=55,27 (26 об/мин), вверх — i=43,58 (33 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 4 кВт — 10-я мощность из 14. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Под заказ идёт оригинальный Lenze GFL 07, со склада — ZR 676: сажается на то же место, раму переделывать не нужно.

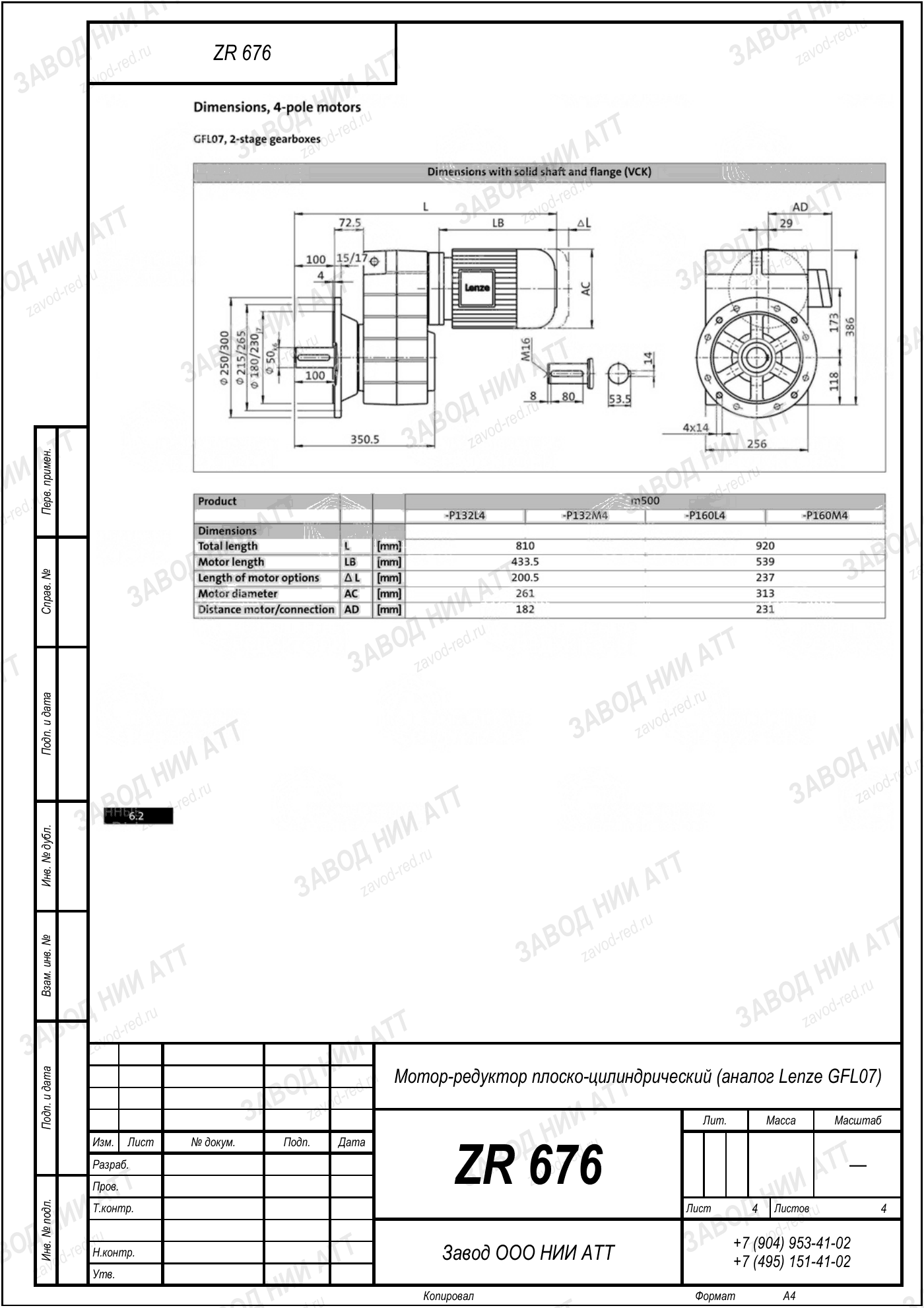

Габаритный и присоединительный чертёж модели Lenze GFL 07 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Lenze GFL 07 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | GFL | указывает, какой передачей понижаются обороты — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 07 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=48,37 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 4 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,2–11 кВт |
| Момент на выходе | 1300 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GKS 07, GSS 07, GST 07 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 48,37 — отсюда 29 об/мин на выходе, и мощность двигателя 4 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
По нашему ряду это ZR 676; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 07 у производителя есть обозначения GKS 07, GSS 07, GST 07 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GKS07, GSS07, GST07. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 676 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда Lenze GFL 07 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Чтобы ZR 676 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Одного регламента на всю модель не бывает: среднетихоходное исполнение обслуживают по своему графику. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Соседние по передаточному исполнения Lenze GFL 07 — установочные размеры те же, выходная скорость другая:
На выходном валу 29 об/мин при стандартных 1450 об/мин на входе. Передаточное 48,37 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1300 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 4 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 676 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 29 об/мин, соседние по ряду — свои значения.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Определить нужное исполнение Lenze GFL 07 по виду нельзя — только по числам с шильда. Эта позиция — среднетихоходное исполнение: 29 об/мин на выходе и момент 1300 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 676.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GFL 07 · 4 кВт, i=48,37 (эта позиция) | ZR 676 |
| Lenze GFL 07 · прочие исполнения (0,18–11 кВт, i=4–282) | ZR 676 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
