Innovari FA 41 i=6,05 с двигателем 3 кВт — быстроходное исполнение, 231 об/мин на выходе при моменте 124 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Скорость под вентиляторов, центрифуг, приводов с маховой массой; момент средний — это уровень привода транспортёров средней производительности и мешалок. Оговорка: консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Что даёт эта позиция на машине. При 231 об/мин и моменте 124 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 3,81 м/с при тяговом усилии 787 Н; через шкив ⌀250 мм на выходной вал придёт около 992 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 6,9 А, а не по табличным 3 кВт; на посадку это не влияет, фланец остаётся IEC 100. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,3 с, быстрее делает только меньшее передаточное число.
Место в ряду. На один типоразмер Innovari FA 41 приходится 36 передаточных: нижняя граница 3,77, верхняя 128,51. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=6,74 (215 об/мин), вверх — i=5,21 (278 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Под заказ идёт оригинальный Innovari FA 41, со склада — ZR 636: сажается на то же место, раму переделывать не нужно.

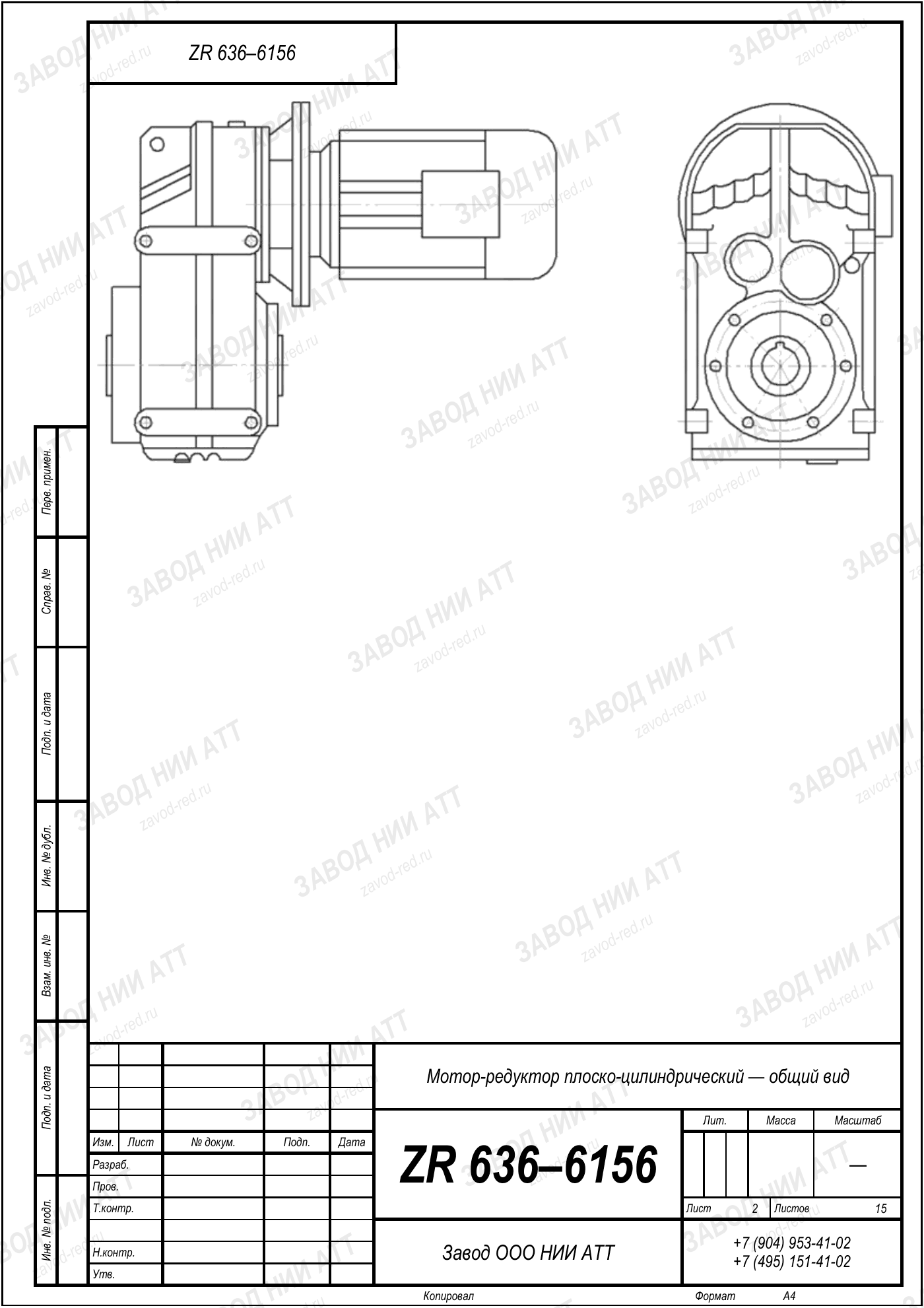

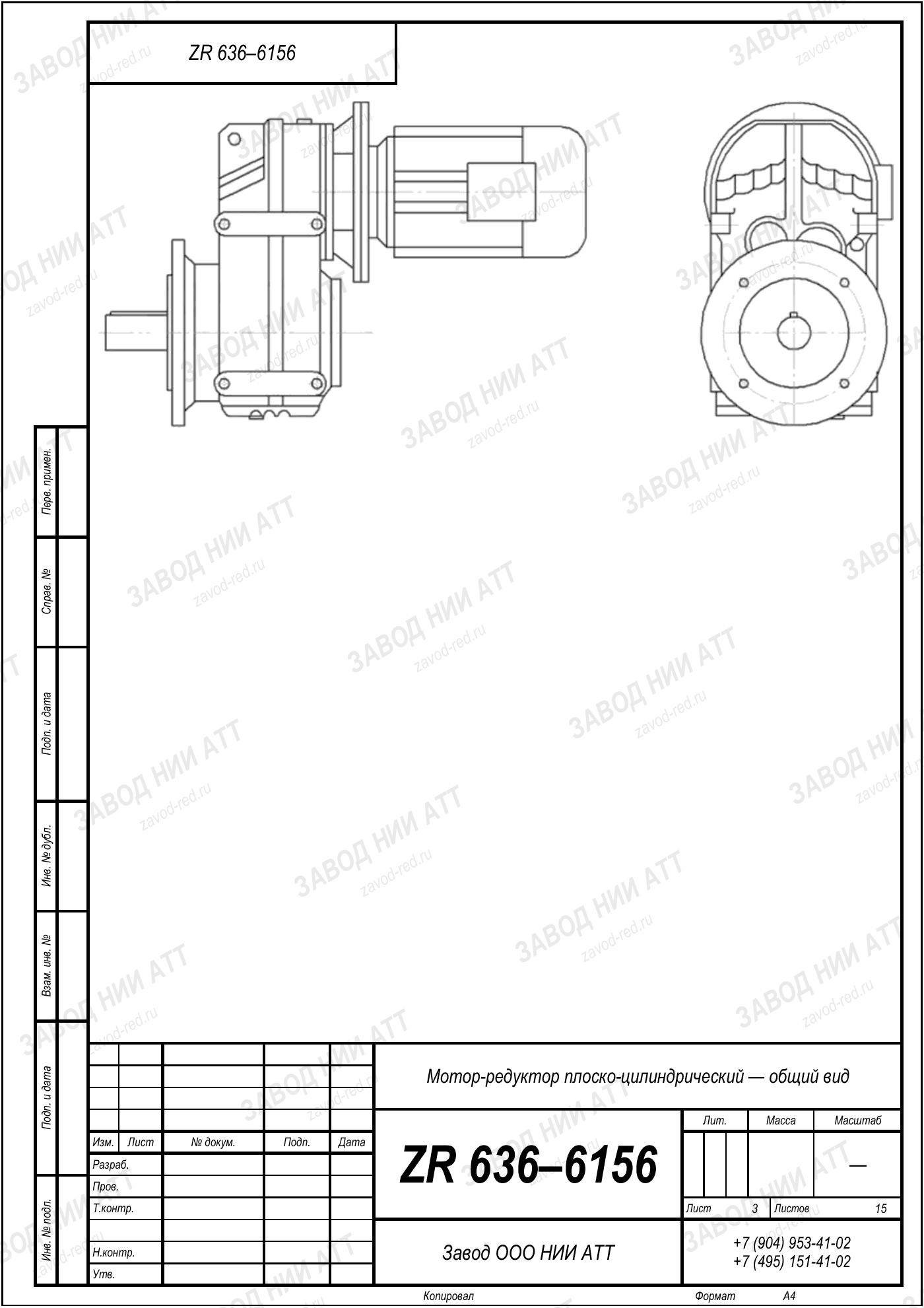

Чертёж оригинала Innovari FA 41 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 636: присоединительные размеры те же, замена без переделки узла. Листов: 6, нажмите на лист, чтобы увеличить.
В обозначении Innovari FA 41 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | FA | семейство редукторов с общей кинематикой — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 41 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=6,05 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 3 кВт | для этой позиции; вся линейка модели укладывается в 0,1–3 кВт |
| Момент на выходе | 124 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | FC 73, X 52, B 063 | другие обозначения этого производителя |
| Обозначения модели | FA 41, FA 42, FA 43 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 6,05 — отсюда 231 об/мин на выходе, и мощность двигателя 3 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Соответствие в нашей номенклатуре — ZR 636, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как FA 41, FA 42, FA 43 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: FA41, FA42, FA43. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает FC 73, X 52, B 063 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: FC73, X52, B063. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 636 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Innovari FA 41. Проверьте их по своей машине.
По размерам ZR 636 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Обороты на выходе другие — и обслуживание другое: быстроходное исполнение по общей таблице ряда не обслуживают. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Один типоразмер Innovari FA 41, разные обороты и момент на выходном валу:
На выходном валу 231 об/мин при стандартных 1450 об/мин на входе. Передаточное 6,05 — это отношение входной скорости к выходной.
Номинальный момент на выходе 124 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 3 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 636 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 231 об/мин, вторая — какой момент привод удержит без перегрева.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Марка Innovari FA 41 говорит о габарите, а не о скорости и моменте. Эта позиция — быстроходное исполнение: 231 об/мин на выходе и момент 124 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 636.
